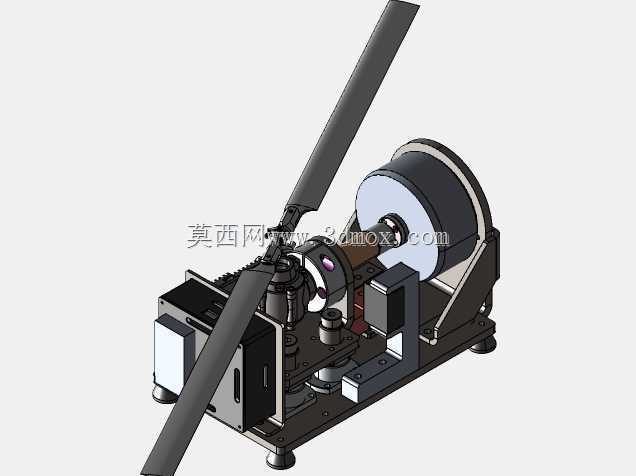

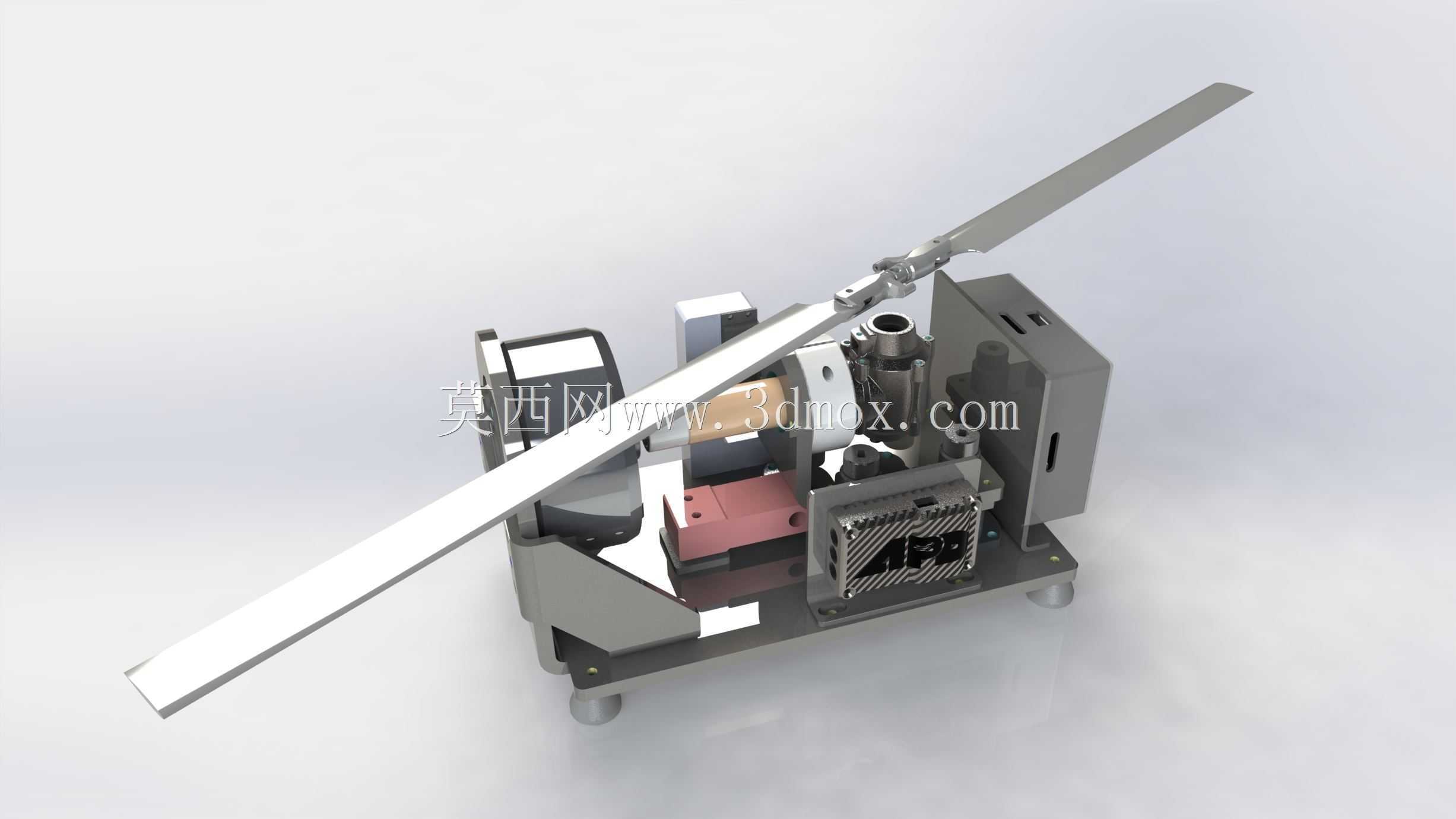

无人机旋翼转子动力性能试验台架

　　这套台架的设计出发点，是解决中小型旋翼无人机动力总成在地面全工况测试环节的安全防护与数据采集痛点，日常使用场景覆盖航电实验室动力选型、无人机生产线下线抽检、旋翼动力改装方案验证三个核心场景。在实际测试作业中，测试人员不需要将旋翼装配到整机上开展试飞，就可以直接在台架上完成不同桨叶规格、不同动力配比下的推力输出、转速稳定性、振动幅值、持续运行温升等核心参数的采集，既省去了反复试飞的场地协调与空域申请流程，也能彻底避免高转速旋翼在测试过程中因桨叶失效、固定螺栓松脱、动力系统故障飞出造成的人员伤害与设备损毁风险。

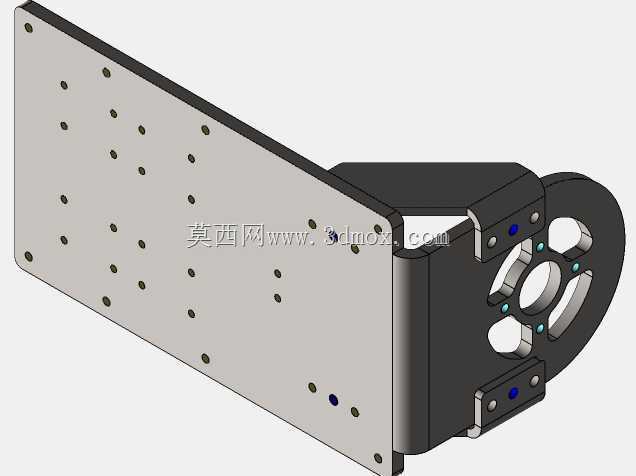

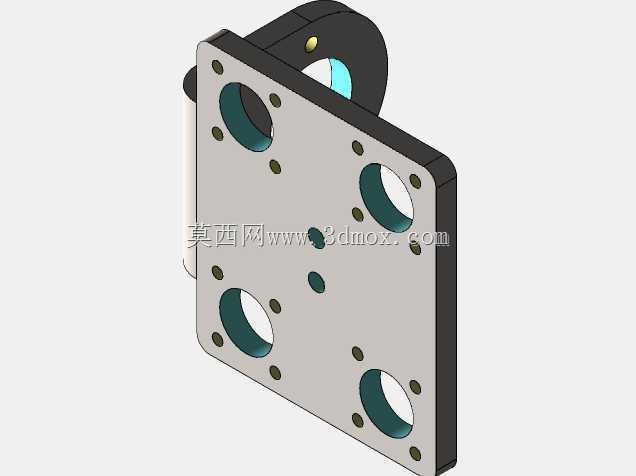

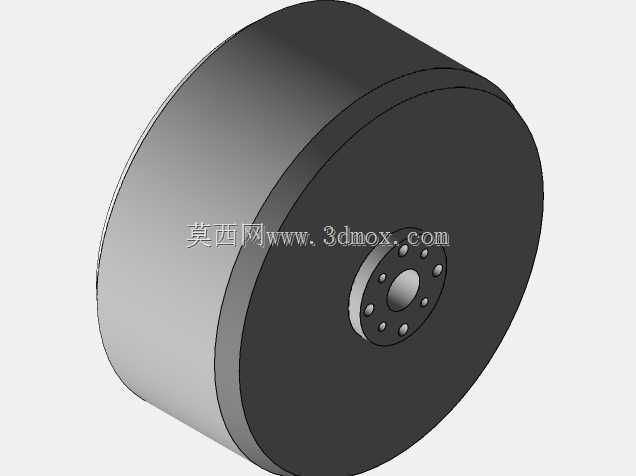

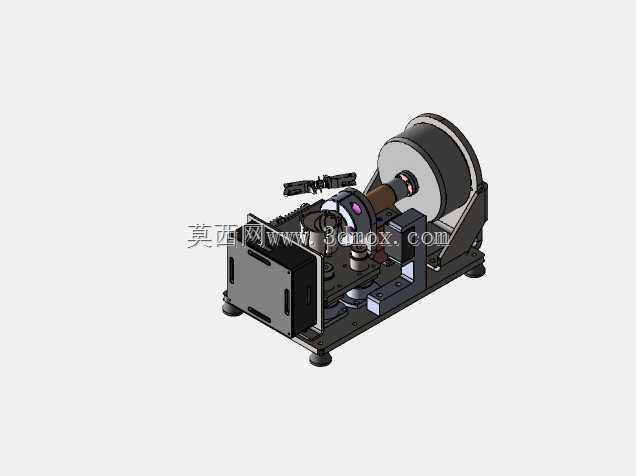

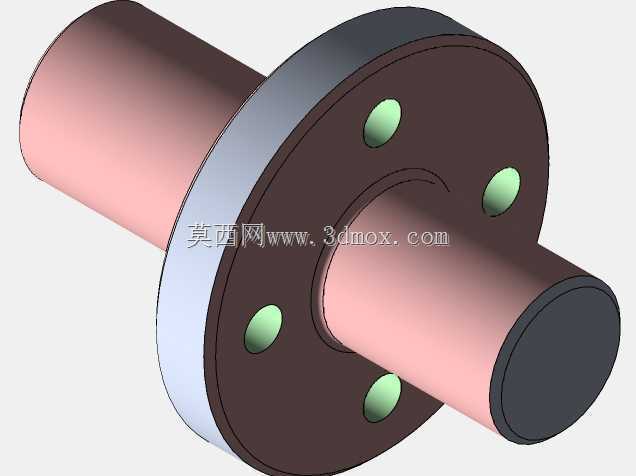

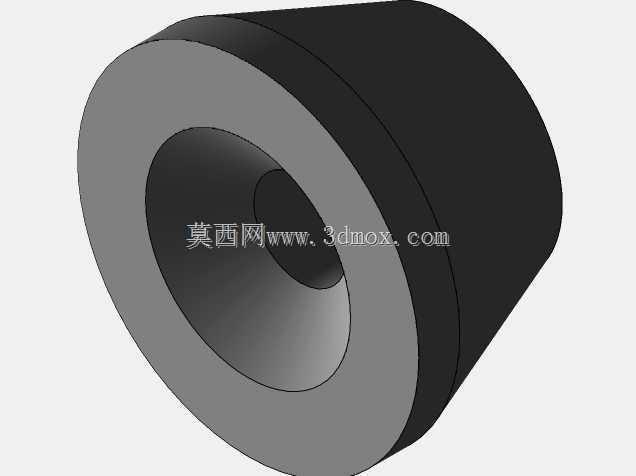

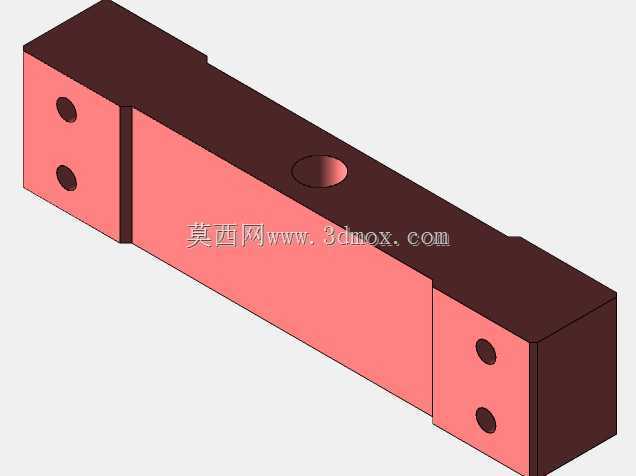

　　从结构布局来看，整套台架采用卧式承载的底座设计，底部预留四个可调支撑脚，既可以在平整的实验台面上直接放置调平，也可以通过底座预留的安装孔位锁固在地面预埋的承重基座上，适配大推力测试工况下的抗倾覆需求。台架的核心安装工位设置在底座中部，主轴夹持座采用可换式接口设计，既可以适配不同轴径的旋翼转子输出轴，也可以根据测试需求换装扭矩传感器、转速编码器、拉力传感器等采集模块，传感器的走线槽全部集成在底座内部的空腔中，避免外露走线被高速旋转的桨叶剐蹭。

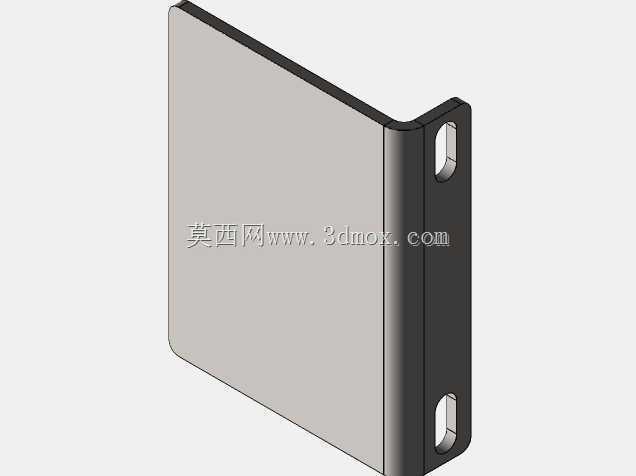

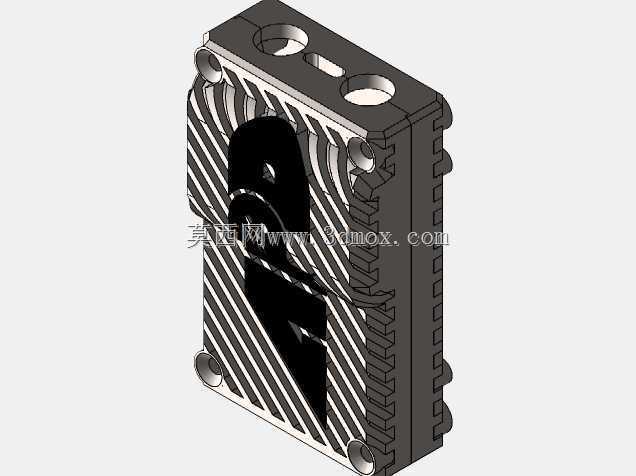

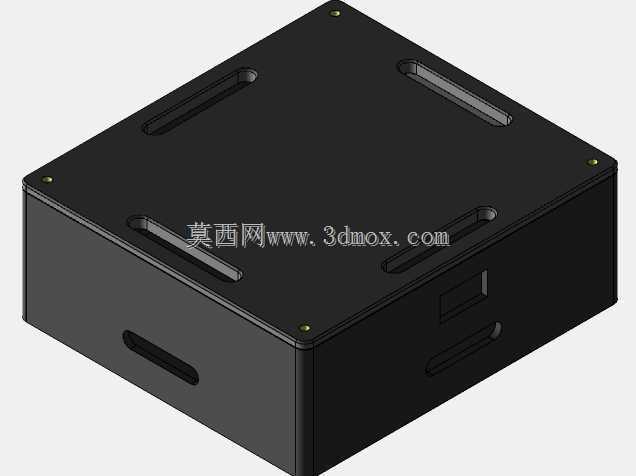

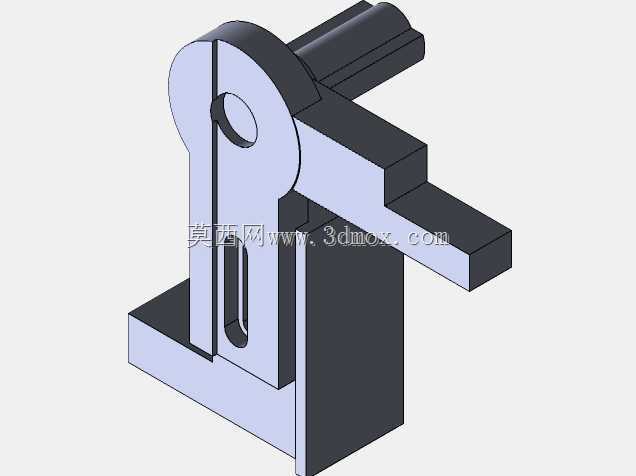

　　台架左侧设置了集成式的电控安装仓，仓内预留了标准的电气安装导轨与散热风道，测试用的电调、供电模块、数据采集板卡都可以直接固定在仓内的安装位上，电控仓的侧板采用快拆结构，日常检修接线时不需要拆解整个台架，仅需松开侧边的手拧螺丝即可打开仓门。台架右侧设置了可调节的防护挡板安装位，测试过程中可以根据旋翼的旋转直径调整挡板的伸出高度，在不遮挡传感器采样线路的前提下，形成侧向的物理防护屏障，即便测试过程中出现桨叶断裂的极端情况，碎块也会被挡板拦截，不会向侧向飞出。

　　整套台架的旋翼安装工位预留了足够的旋转安全间隙，以适配最大测试推力50kg、持续输出功率16kW级别的旋翼转子，桨叶旋转平面的上下方都预留了不小于200mm的安全距离，避免桨叶在高速旋转产生形变时剐蹭台架本体。底座的承载框架采用折弯钢板拼焊后做时效处理，焊接完成后整体铣削加工主轴安装面与底座底面，保证主轴的同轴度与底座的平面度公差控制在0.05mm以内，从基础结构上抑制高转速运行时的共振问题。

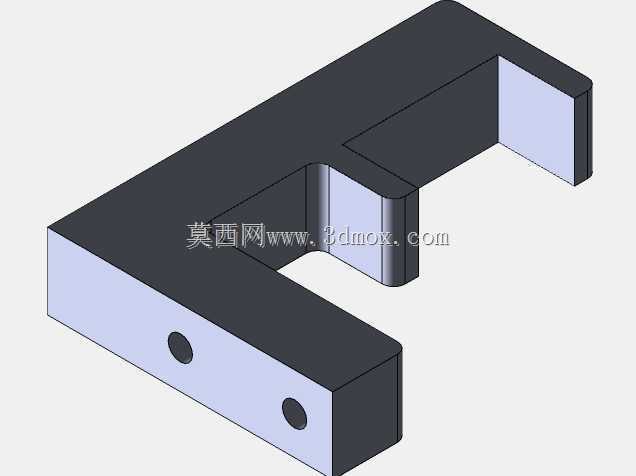

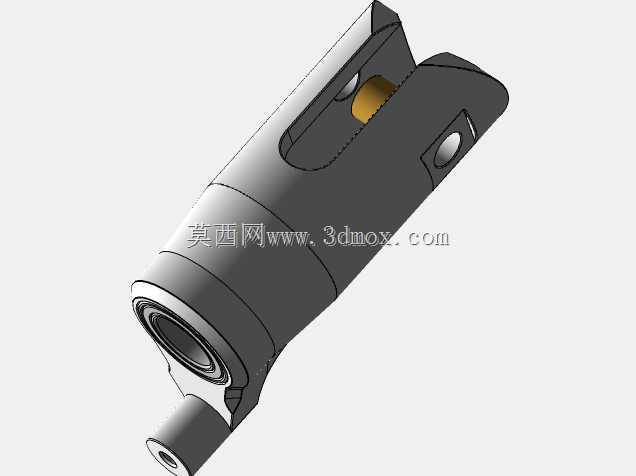

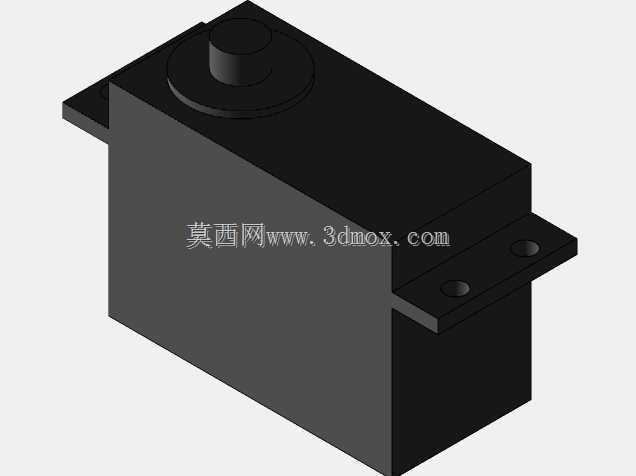

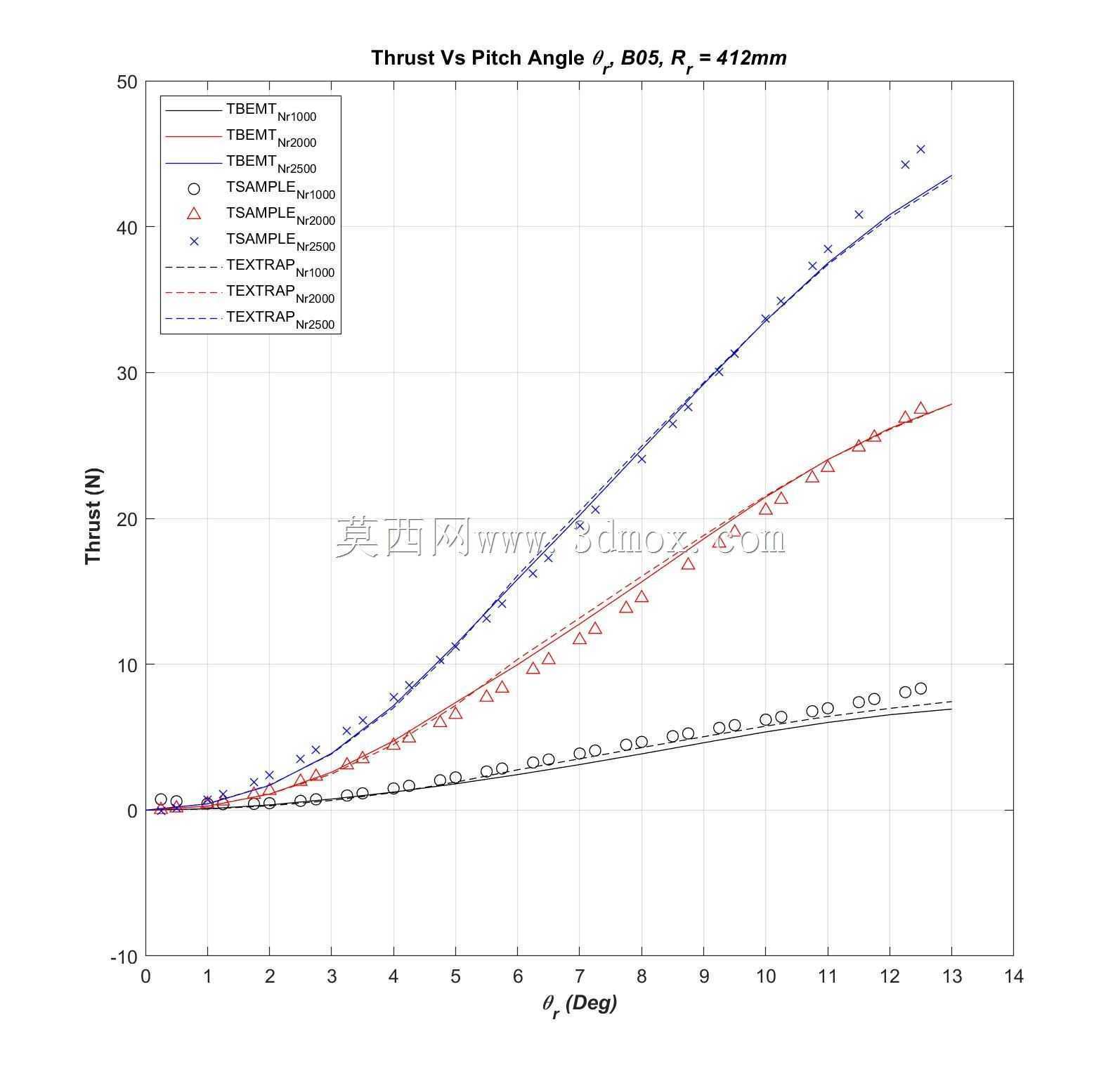

　　在设计思路上，这套台架没有采用复杂的一体化铸造结构，而是全部采用模块化的钣金与机加工零件拼接，所有的功能模块都通过螺栓定位连接，测试人员可以根据不同的测试对象快速更换夹持座、防护组件、传感器安装支架，既可以完成单旋翼转子的静推力测试，也可以拓展加装变距机构，完成可变距旋翼的全行程变距性能测试。台架的前端预留了数据采集终端的安装支架位，测试时可以直接将显示屏、数显仪表固定在支架上，实时读取当前的推力、转速、扭矩、温度数据，不需要额外外接摆放桌面的采集设备，让整个测试工位的走线与布局更加整洁。

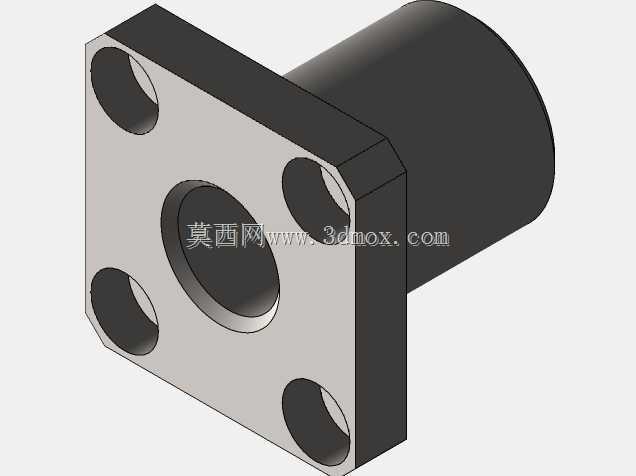

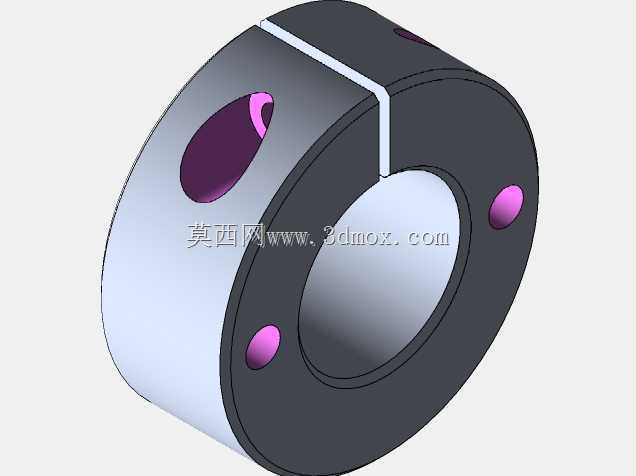

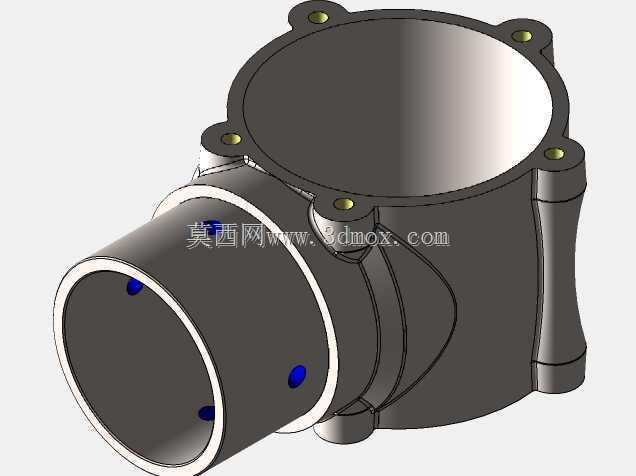

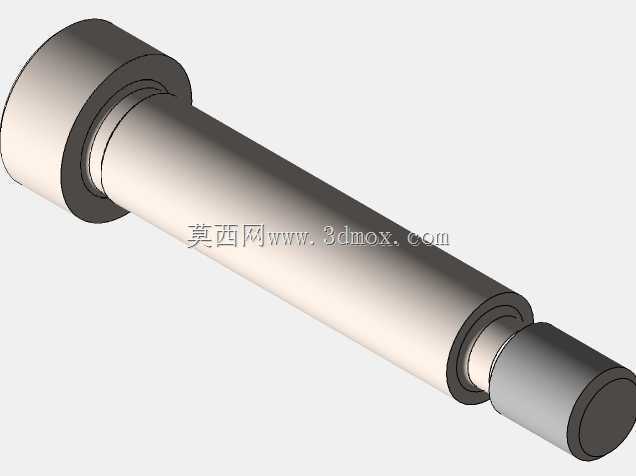

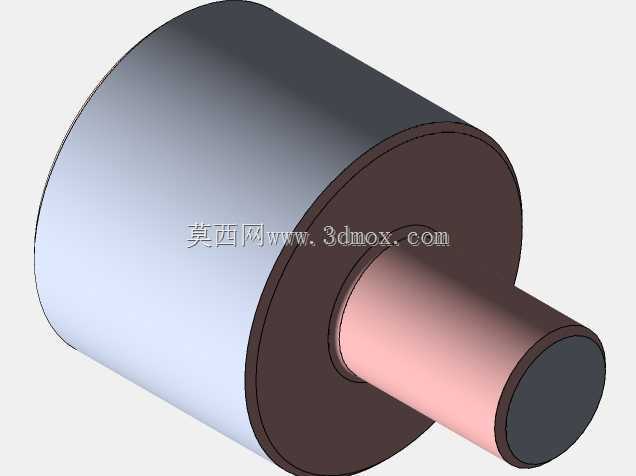

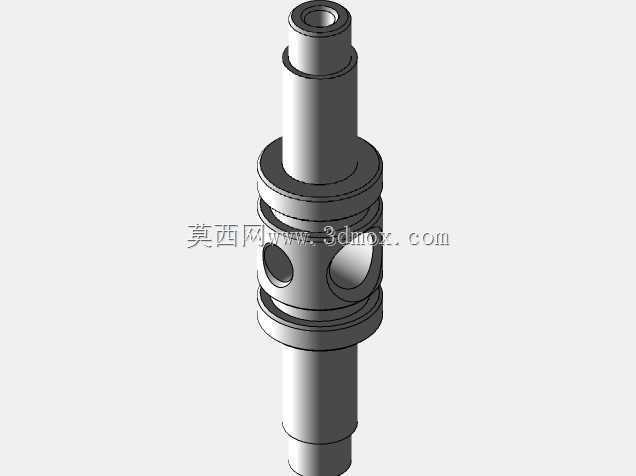

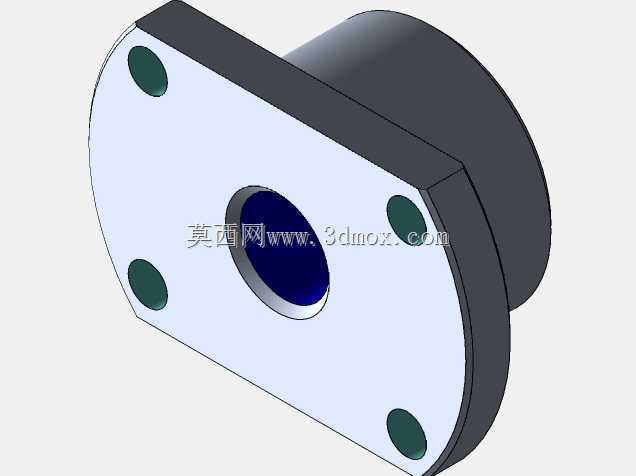

　　针对高转速测试的安全冗余设计，台架的主轴夹持部位采用双轴承支撑结构，两个角接触轴承背对背安装，既可以承受旋翼旋转产生的径向离心力，也可以承受推力测试过程中产生的轴向拉力，轴承座外侧设置了冗余的防脱挡圈，即便轴承出现失效卡滞的情况，转子也不会从夹持位脱出。底座的配重经过针对性优化，整机重心落在底座支撑面的中心位置，在满推力测试的工况下，台架自身的重量就可以抵消大部分反推力，不需要额外加装压重块就可以保持稳定，只有在开展极限过载测试时，才需要通过底座的安装孔将台架锁固在地面。

　　台架的外形轮廓在设计时就考虑了实验室的转运与摆放需求，整体宽度控制在常规实验台的容纳范围内，底座两侧预留了叉车孔与吊装孔，需要在不同测试车间转运时，可以直接用手动液压叉车搬运，不需要拆解台架上的零部件。所有外露的结构件都做了倒角钝化处理，没有尖锐的棱角，测试人员在安装桨叶、接线调试的过程中不会被边角划伤，电控仓的散热风道采用下进风上出风的走向，进风口设置了防尘滤网，避免实验室环境中的粉尘进入电调与采集模块内部，延长电气部件的使用寿命。
