大涵道涡扇航空发动机进气机匣

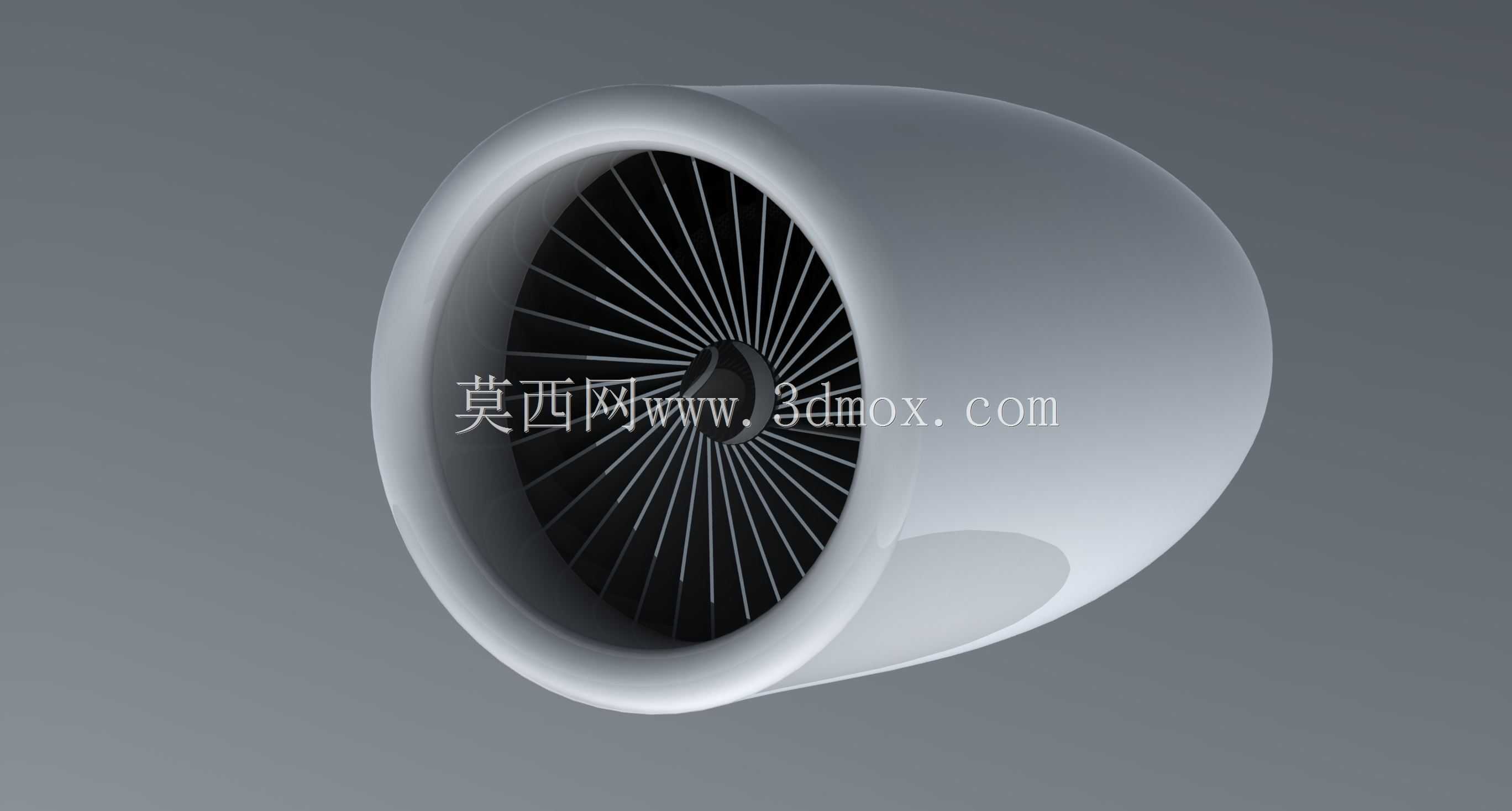

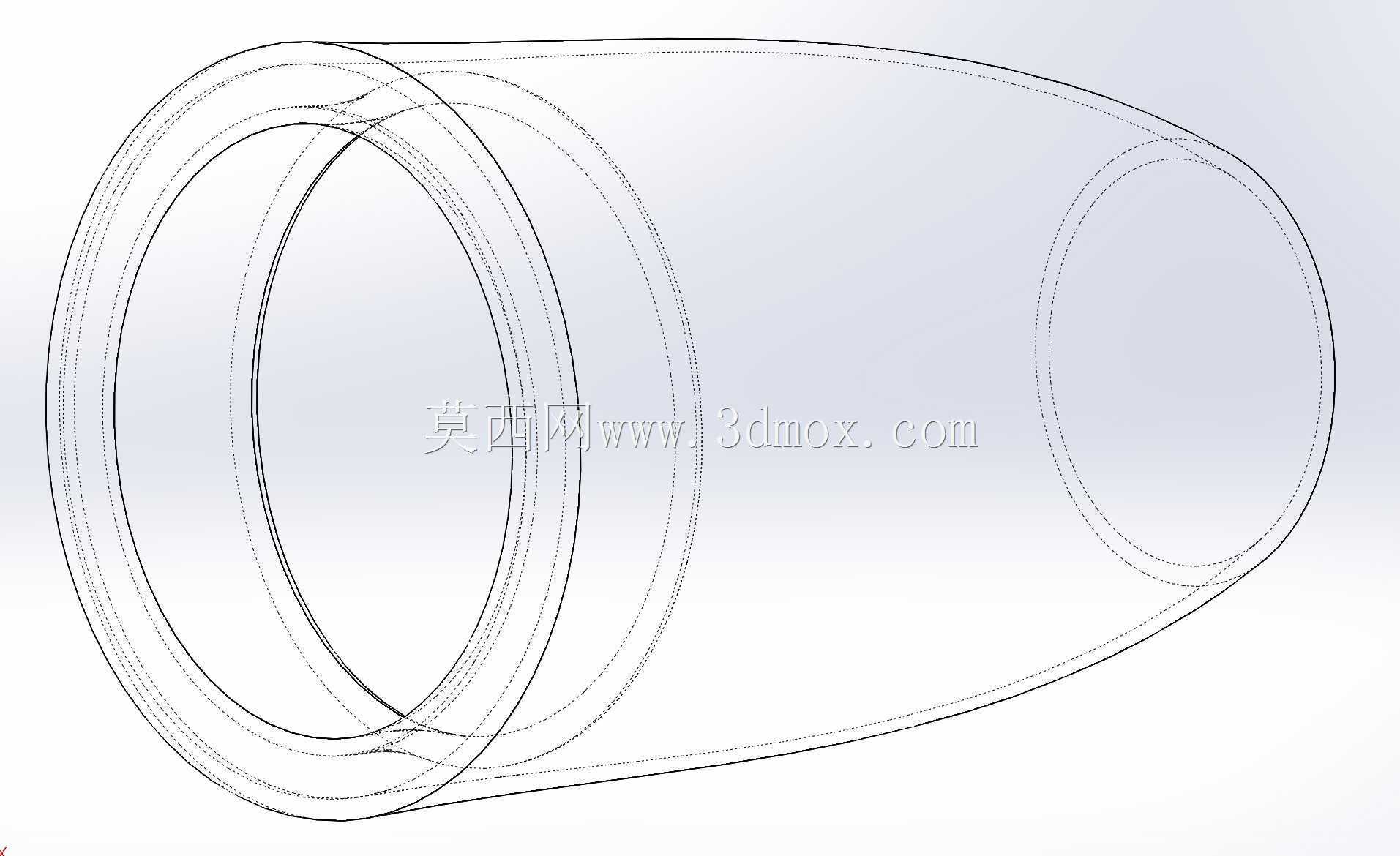

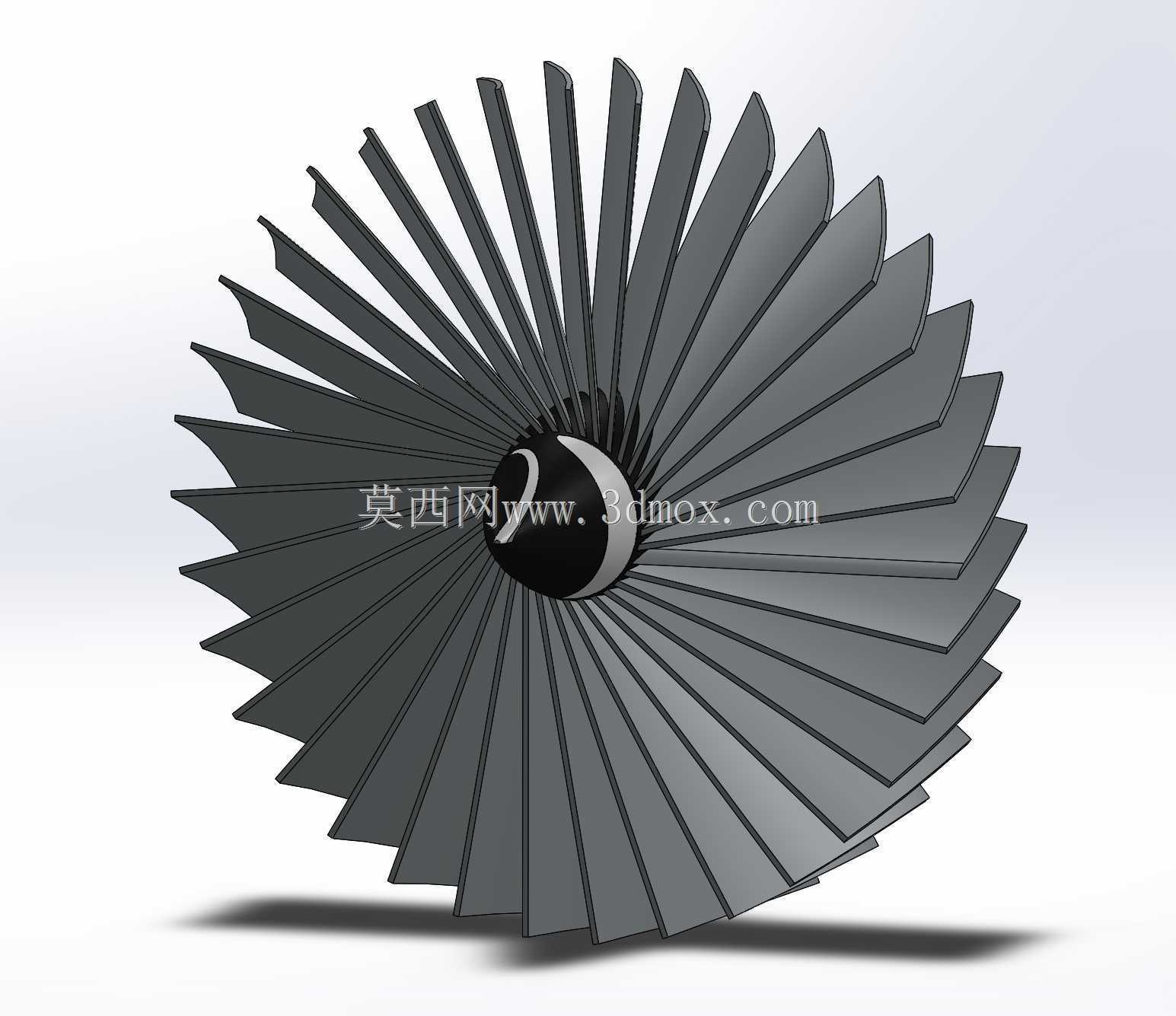

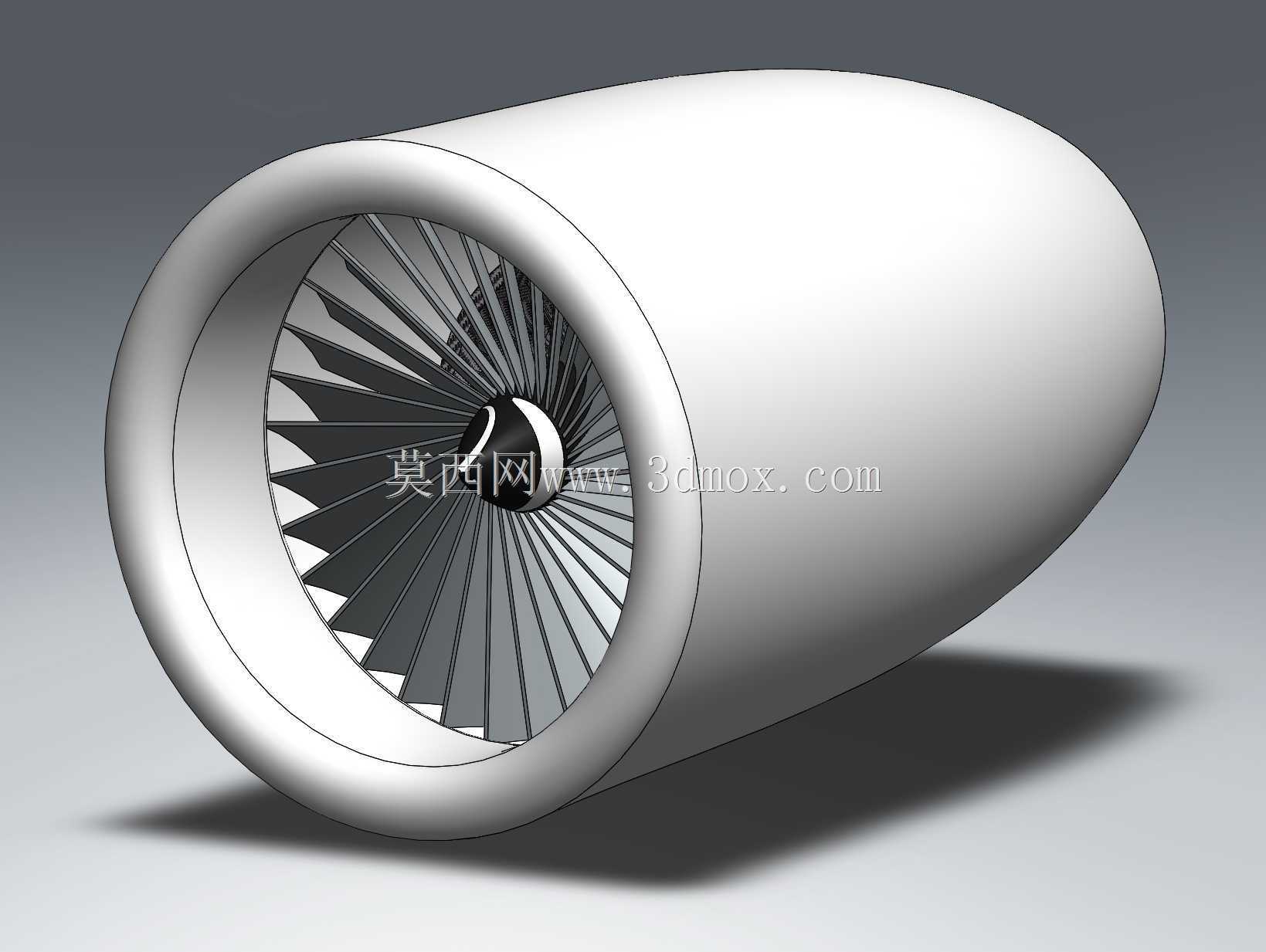

　　这套三维数模聚焦民用大涵道比涡扇发动机最前端的进气短舱与风扇段，把整机外观辨识度最高的部分单独抽离出来做结构表达，适合航空科普展陈、教学演示、概念方案评审以及外形比例校核使用。从工程视角看，进气段虽然不承担燃烧做功任务，却直接决定来流进入风扇转子前的流场品质：短舱唇口需要在起飞、爬升、巡航乃至侧风工况下都保持顺滑的进气引导，避免局部气流分离造成喘振裕度下降；外涵道外壁则要兼顾气动减阻与噪声抑制，曲面连续度直接影响整机阻力和进场噪声水平。建模时先以短舱轴线为基准建立旋转特征，唇口前缘采用大圆角椭圆剖面，向后平滑过渡到圆筒段，保证母线曲率没有突变；内部风扇轮毂同样按回转体思路搭建，再在轮盘上阵列布置宽弦掠形叶片。叶片并非简单平板，

　　而是带有扭向、弯掠和厚度渐变的叶型，从叶根到叶尖安装角逐步变化，以匹配不同半径处的线速度，使沿叶高的做功分布更均匀。数模中叶片数量、叶尖与机匣的间隙、轮毂比都参照常见大涵道发动机的视觉比例设定，叶尖留有微小径向间隙，既体现真实装配关系，也避免转动干涉。短舱下半部可见吊挂连接的整流过渡区，这一区域在实际飞机上负责把发动机载荷传递给机翼或机身挂架，曲面需要与短舱外壁、吊挂前缘连续拼接，建模时用放样和边界混合保证相接处光顺。安装边界方面，进气机匣后端要与风扇机匣、外涵道壳体对接，轴向定位面通常设在法兰结合面，周向用螺栓均布锁紧；前端唇口内部布置防冰腔引气管路，短舱外表面还要预留传感器、涡流发生器和维护口盖的位置。

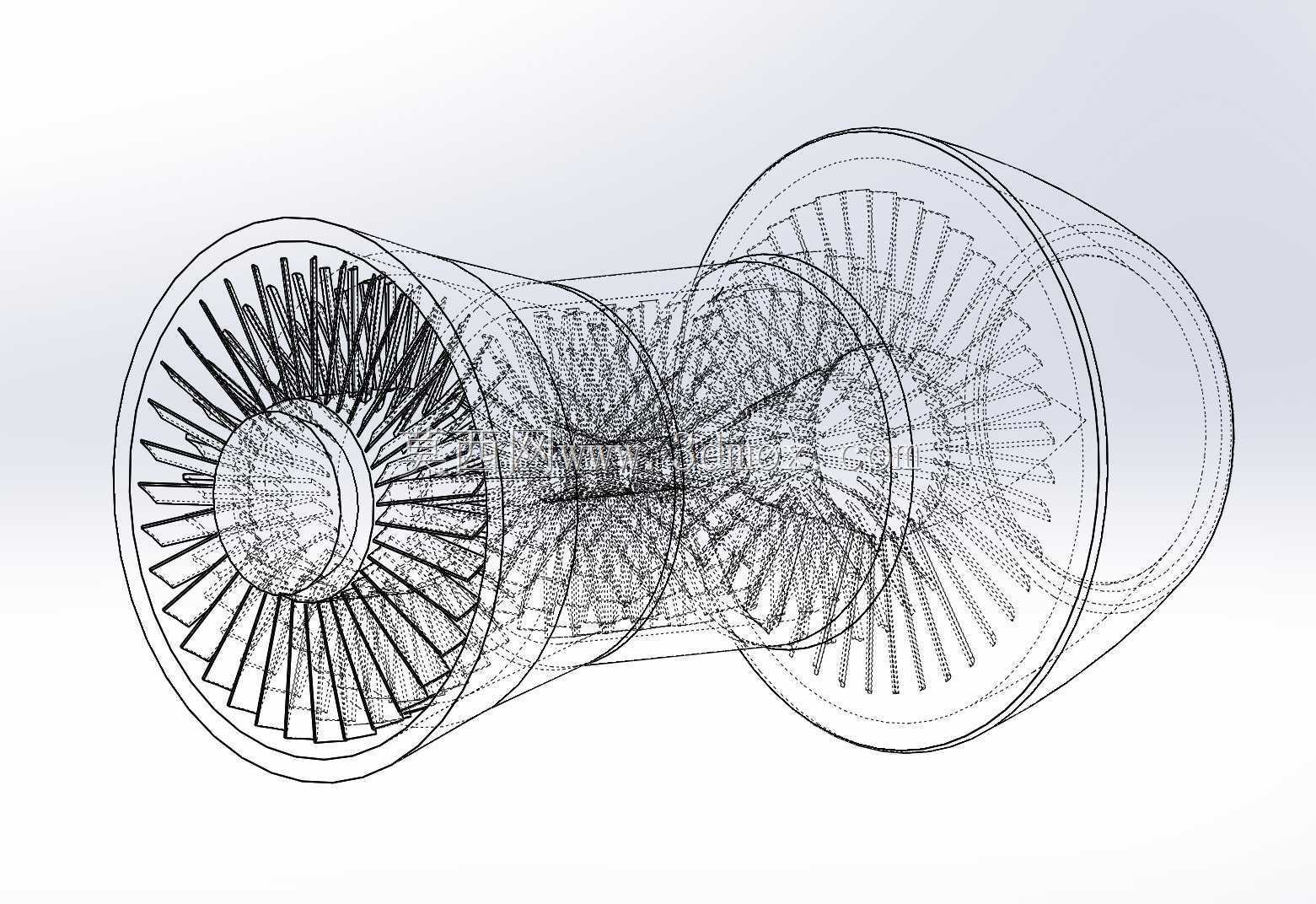

　　虽然该数模偏向外观与原理展示，未细化压气机、燃烧室、涡轮等热端部件，但把进气道—风扇—短舱这一模块的空间包络、叶盘装配关系和气动外形表达得比较完整。用于展项时可直接剖切展示叶片阵列和气流通道，用于教学时可据此说明涵道比、轮毂比、叶尖间隙等参数对推力和效率的影响，用于工业设计时则能作为飞机翼下吊挂布局和短舱涂装分模的参考基准。
