V型六缸汽车动力总成结构三维数模

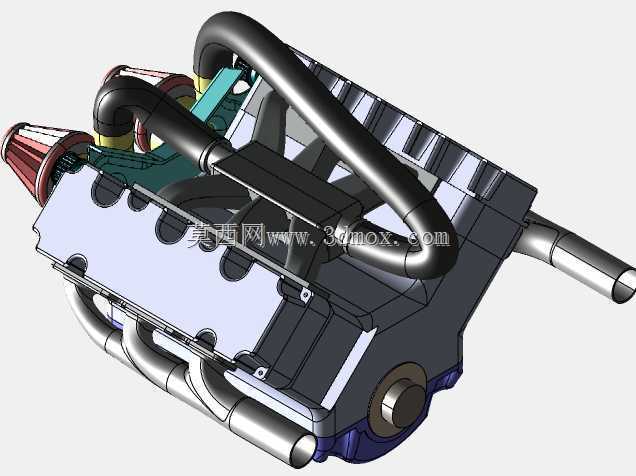

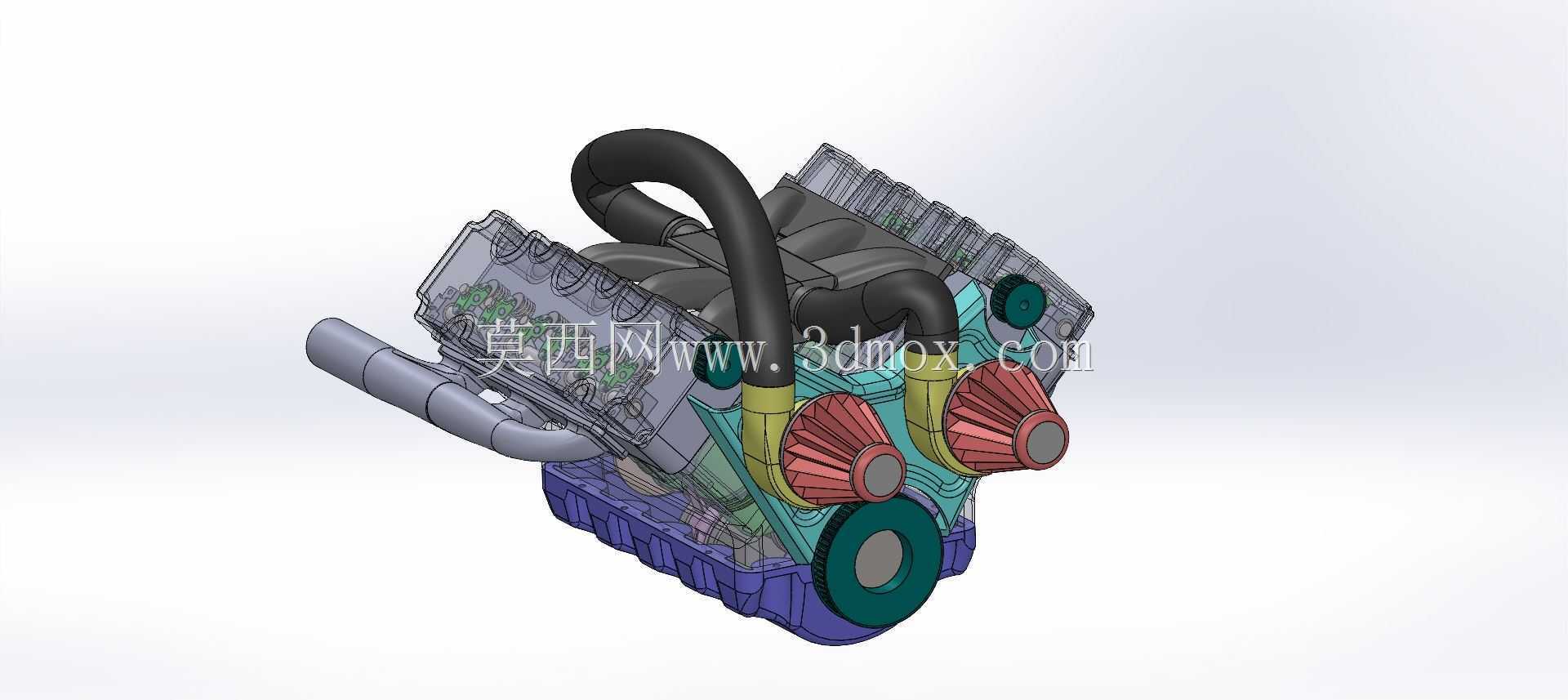

　　这套V型六缸动力装置的三维结构数模，围绕乘用车与轻型商用车前置动力舱的实际布置需求搭建，整体采用两列气缸呈夹角对置的V型布局，相比直列六缸结构大幅压缩了轴向长度，同时保留六缸机型做功冲程重叠度高、运转平顺性好的固有优势，在整车总装环节可有效缩短动力舱纵向占用空间，给前端冷却模块、转向机及碰撞吸能结构预留出充足布置余量，适配后驱平台纵置安装、四驱平台分动器对接等多种整车架构。

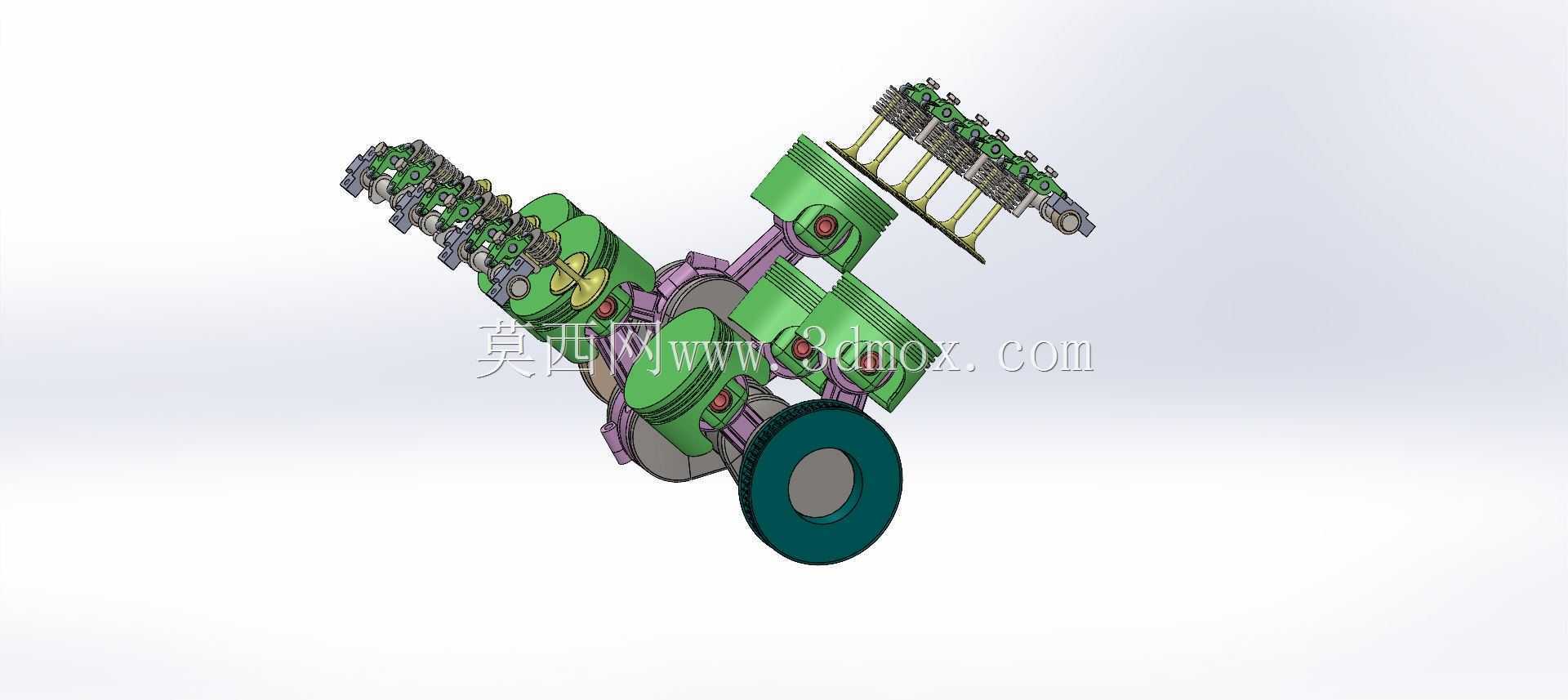

　　从实际使用场景来看，该类动力单元主要承担车辆全工况下的动力输出职能，城市道路低速跟车工况下，V型布局的平衡特性可抵消大部分一阶往复惯性力，降低曲轴与主轴承座的交变载荷；高速巡航工况下，六缸连续做功的特性让扭矩输出曲线更平缓，减少传动系的扭振冲击；大负荷爬坡或急加速工况时，两列气缸的进气歧管独立导引气流，配合前端轮系驱动的附属部件，可稳定输出峰值扭矩。建模过程中对缸体、缸盖、活塞连杆组、曲轴飞轮组、进排气歧管、冷却水道、润滑油路以及前端附件驱动轮系都做了分件表达，各部件之间的装配关系按照真实发动机的装配顺序约束，缸体下部的油底壳轮廓、缸盖上部的气门室罩盖形态、侧面伸出的进排气管路走向均参照实际装机边界处理。

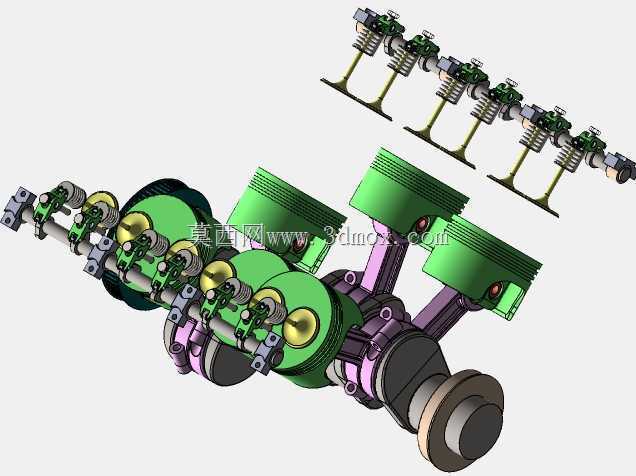

　　结构设计层面，V型夹角的选取兼顾了两列气缸的布置空间与整机高度平衡，夹角区域预留了进气歧管或共用进气腔体的安装位置，两侧缸盖分别布置独立的冷却水道接口，冷却水从缸体前端进水、沿缸套周围上行至缸盖，最终从后端节温器腔体汇流排出，建模时保留了水道的腔体走向，可直接用于后续冷却系统流场分析的几何参考。曲轴采用全支撑结构，每个连杆轴颈之间都设置主轴颈承载，连杆大头采用剖分式结构与曲轴轴颈配合，活塞顶部的燃烧室凹坑、环槽位置都做了简化但准确的几何表达，能够直观呈现曲柄连杆机构将活塞往复直线运动转化为曲轴旋转运动的完整传动路径。外部管路方面，粗径的进气软管从空气滤清器侧延伸至节气门体，再分配至两列进气歧管，排气歧管从缸盖侧面向下汇聚，对接下方排气系统的安装法兰，管路的弯曲半径、卡箍安装位置都按照实际装配空间校核，避免与周边悬置支架、空调管路产生运动干涉。

　　安装边界上，数模明确给出了整机的外形包络面，缸体两侧的发动机悬置安装凸台坐标、前端轮系的皮带轮端面位置、后端与变速箱对接的飞轮壳法兰轮廓都做了准确定义，整车总装时可直接将该数模导入动力舱装配环境，核对发动机与前纵梁、副车架、转向传动轴之间的静态间隙，同时模拟发动机在扭矩作用下的悬置位移，校核极限工况下周边部件的安全距离。前端轮系集成了发电机、冷却液泵、空调压缩机等附件的安装位，各附件的固定支架螺栓孔位置、皮带缠绕路径都清晰呈现，维修场景下可借助该数模预判附件拆装的操作空间，确认不用大规模拆解周边部件即可完成常规维保作业。整个模型的几何细节兼顾了结构展示与工程分析需求，既可以作为汽车动力总成结构教学的演示载体，也能为新车型动力舱适配改装、附属部件开发提供可靠的三维几何参照。
