涡扇喷气式航空发动机结构演示造型

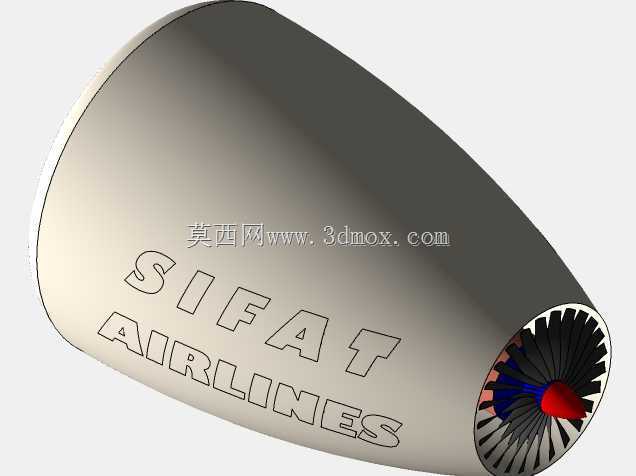

　　这套航空涡扇动力装置的三维结构造型，还原了民用大涵道比喷气发动机前端进气与压气机段的核心布局，在航空装备教学、动力结构科普、展会演示装置开发以及航空类文创产品设计场景中都有很高的参考价值。从实际工程用途来看，该造型完整呈现了喷气发动机最具辨识度的外部整流罩与内部多级风扇转子组合形态，既可以作为航空院校讲解燃气涡轮工作原理的具象演示载体，也能为航空主题展馆的互动展项、缩比仿真摆件的结构设计提供直接的外形参照，帮助设计人员快速理清进气整流、叶片排布、转子同轴装配的空间逻辑。

　　从功能特性的角度拆解，该造型最核心的部分是前端大直径风扇转子组件：数十片弯掠构型的风扇叶片沿轮毂周向均匀阵列，叶片型线从叶根到叶尖采用连续变厚度扭转设计，叶根位置厚度更大以承载高速旋转产生的巨大离心载荷，叶尖区域适度减薄以降低气动阻力，同时叶片前缘做圆弧钝化处理，避免气流在大流量进气工况下产生前缘分离。叶片后方衔接多级压气机轮盘，各级轮盘直径沿气流流向逐级收窄，对应压气机段对进气逐步增压的工作逻辑，所有转子部件共用同一根中心主轴，保证高速转动时的动平衡精度。外部的流线型整流罩从进气唇口开始向后平滑收束，唇口位置做圆角过渡，避免进气时产生局部涡流，整流罩内壁与风扇叶尖之间预留均匀的径向间隙，既避免转子转动时与机匣发生刮蹭，又能尽可能减少叶尖漏气损失，提升整段进气增压的效率。中心整流锥采用纺锤形流线造型，引导进入内涵道的气流均匀向四周叶片通道分流，避免中心区域出现气流滞止区。

　　设计思路上，这套造型优先保证气动外形的流畅性与结构装配的合理性：整体轮廓遵循涡扇发动机短舱的经典流线构型，外部曲面全程采用G2连续过渡，没有突兀的折角，既符合高速气流下的减阻需求，也让外观质感更加顺滑精致。内部转子部分严格按照同轴装配逻辑搭建，所有叶片的安装角、周向间距保持一致，轮盘与主轴之间采用止口定位结构，还原实际发动机转子组件的装配关系，拆解后可以清晰展示每一级叶片、轮盘、中心轴的配合关系，完全满足结构演示的需求。在细节处理上，整流罩采用半透明质感的表现形式，可以直接透过外壳观察到内部完整的风扇与压气机叶片排布，不用拆解外壳就能直观展示内部转子的布局形式，非常适合教学演示与展示类场景使用。

　　从安装边界与尺寸适配的角度来看，该造型为轴向对称回转结构，整体轴向长度与最大进气直径的比例约为1.8:1，重心落在中心主轴的轴线上，作为展示摆件使用时，只需在底部设置小型支撑座即可稳定放置，支撑点位选在整流罩下方的刚性区域，不会触碰内部转子结构。如果用于3D打印制作缩比演示模型，可根据展示场景的尺寸需求等比例缩放，最小可制作成长度150毫米左右的桌面摆件，最大可放大至1米级的展会展项；缩放过程中需注意叶片最小壁厚的适配，缩小打印时可适当加厚叶根区域，避免细小叶片在打印或搬运过程中发生断裂。如果用于航空类虚拟场景或者动画制作，该模型的曲面分件逻辑清晰，可单独给转子组件设置旋转动画，模拟发动机运转时风扇转动的状态，配合半透明外壳可以同时展示外部形态与内部工作过程，不需要额外调整曲面拓扑结构。整套造型没有冗余的细碎结构，各部件分块合理，既可以整体装配展示完整外形，也可以分件拆解展示内部转子、整流罩、中心锥各自的结构特点，适配从科普教学到展示设计的多类使用需求。
