多爪式自适应抓取提取器结构设计

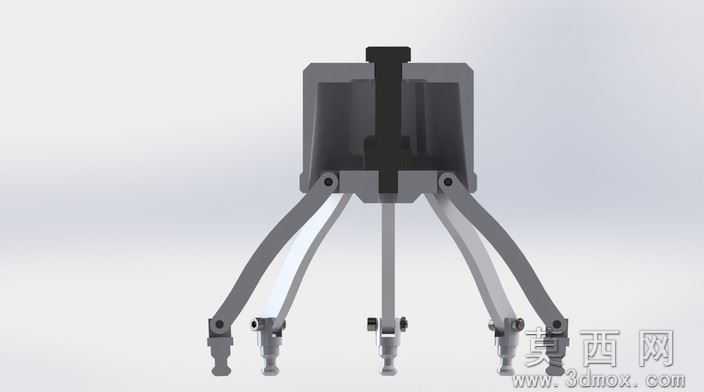

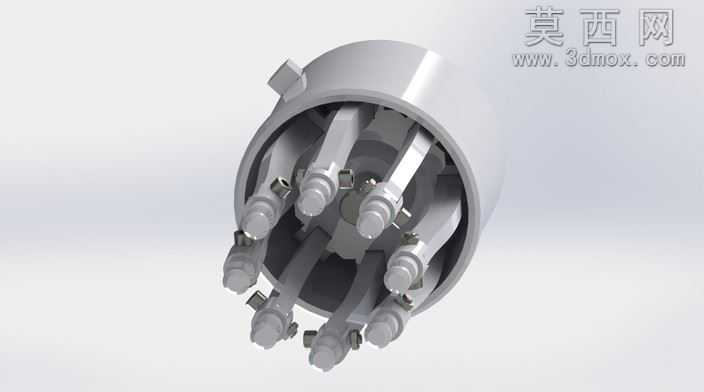

本作品为多爪式自适应抓取提取器的三维结构设计，整体采用SolidWorks完成全参数化建模，建模过程中严格遵循机械设计的公差配合规范，对每一个零部件的尺寸、装配约束关系都进行了精准定义，确保模型可直接用于后续的工程图导出、运动仿真以及实物加工参考。模型整体采用圆柱筒状外壳作为主体承载结构，外壳内部均匀排布多组独立的夹爪组件，每一组夹爪都通过铰接结构与内部的联动驱动盘相连，能够实现同步的径向伸缩动作，可自适应贴合不同外形轮廓的被抓取工件，避免传统两爪、三爪夹具对异形工件夹持不稳、易损伤工件表面的问题。在材质设定上，主体外壳选用高强度铝合金材质，在保证结构刚性的同时有效降低整体自重；夹爪接触端采用聚氨酯防滑材质，既能够提升夹持摩擦力，又可以避免夹取过程中刮伤工件表面；内部铰接销轴、联动驱动盘采用调质处理的45号钢材质，保证反复动作下的结构强度与耐磨性能。渲染阶段采用工作室级光照环境，对金属材质的反光特性、非金属材质的漫反射效果都进行了精细化调整，清晰呈现出内部夹爪的排布结构、铰接点的连接细节以及整体的装配关系。设计思路上，该提取器可作为自动化生产线的末端执行器使用，适配工业机器人、自动化移栽设备的抓取需求，多爪均匀施力的结构设计能够让夹持力均匀分布在工件周向，既可以抓取规则的圆柱类工件，也能够适配外形存在一定不规则度的异形工件，夹爪的行程范围可通过调整内部驱动盘的移动距离进行调节，具备较强的通用性。建模过程中对所有活动部件都添加了合理的装配间隙，避免实际装配与运动过程中出现卡滞问题，每一处的倒角、退刀槽等工艺结构都按照实际加工要求进行了还原，不存在无法加工的理想化结构，整体结构紧凑，安装接口采用标准的法兰连接形式，可快速适配不同的自动化设备，能够广泛应用于轻工、电子、机械加工等行业的工件上下料、转运抓取工序。
