三叶环形涵道螺旋桨推进结构

　　该结构围绕小型低空飞行器的推进需求展开，核心形式为三片桨叶与外侧环形保护圈一体化布置。与常规裸露螺旋桨相比，外圈不再只是附加防护罩，而是参与整体受力和气动约束：桨叶尖端直接汇入环形壁面，可削弱叶尖绕流带来的能量损失，同时在碰撞墙面、地面或人员附近作业时，外圈先接触障碍物，降低桨叶直接击打外物的风险。这种构型常见于室内巡检无人机、教学实验平台、紧凑式涵道推进单元以及对安全边界较敏感的小型飞行器。

　　从实际用途看，该部件承担旋转产生轴向推力的任务。三片桨叶沿周向均布，相邻叶片之间保持约120度相位，运转时载荷交替进入气流，相比两叶方案在推力脉动、振动传递和姿态控制稳定性方面更均衡。环形外圈将叶尖区域封闭在近似涵道的流场内，气流经过盘面时径向扩散受到限制，有利于提高入口气流组织的连续性。对于需要在狭窄通道、设备夹层或人员周边短时飞行的平台，外圈还能减少桨叶卷入细线、枝叶等异物的概率。

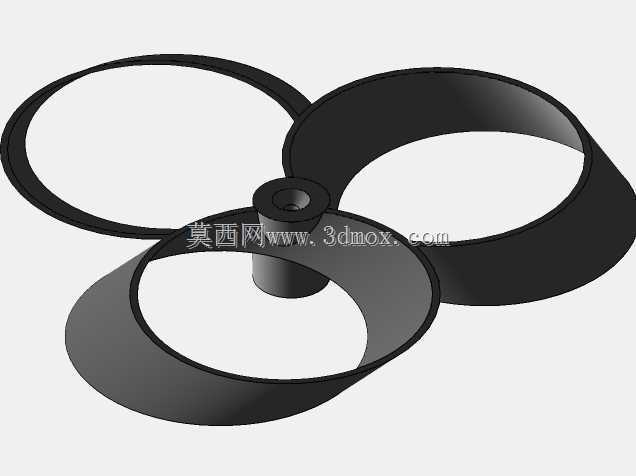

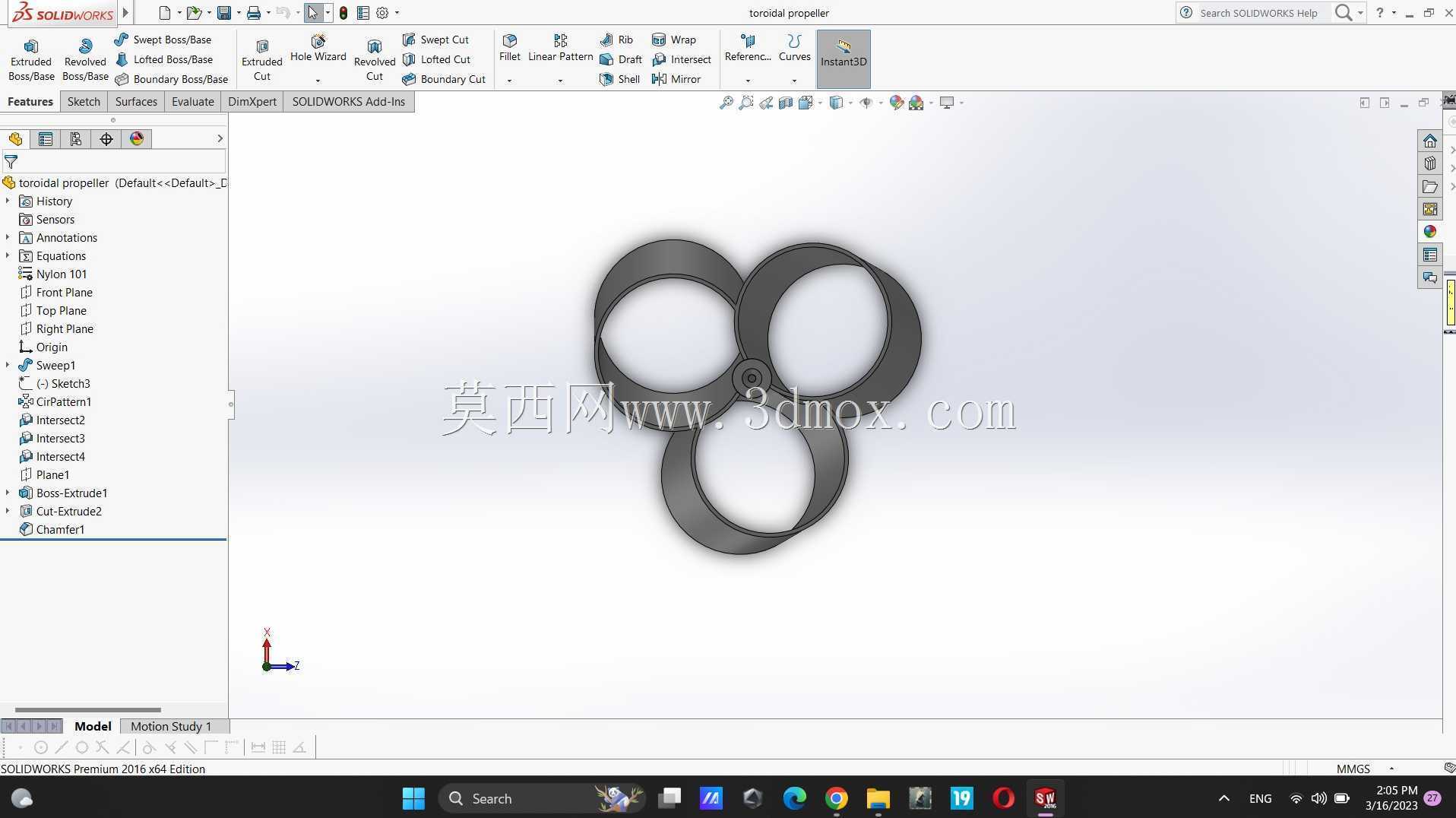

　　外形上，整体呈扁平盘状，三个环形开孔围绕中心轮毂分布，外轮廓连续圆滑，没有外露的尖锐叶尖。中心区域设置轮毂与安装孔位，用于和电机输出轴或转接座配合；桨叶从轮毂向外缘平滑过渡，截面带有扭转和厚度变化，根部厚度较大以承受离心力与弯曲弯矩，靠近环圈处逐渐变薄，以兼顾气动效率和重量控制。环形边框本身具有一定截面高度，既承担叶尖拉力传递，也提高平面外刚度，使薄壁尼龙件在高速旋转时不易发生大幅度颤振。

　　设计思路上，这类零件不能只按静态外观处理。旋转状态下，每片桨叶同时承受气动载荷、离心载荷和周期性振动，根部圆角、叶片厚度分布以及环圈连接处都是应力集中位置。建模时需要保证叶片曲面与环形内壁连续相接，避免在叶尖位置出现台阶或狭缝；中心孔、定位面和紧固件避让区应同轴布置，防止装配后质心偏离旋转轴线。若用于后续加工或打印，还需考虑壁厚均匀性，尤其是叶片根部到环圈的过渡区域，过厚会导致成型收缩和转动惯量增加，过薄则可能在磕碰后断裂。

　　安装边界方面，该推进件的轴向厚度较小，适合布置在电机与机身支架之间。中心轮毂端面需要与电机安装面贴合，轴孔或锁紧孔应按具体动力座尺寸匹配；环形外圈外径决定了飞行器臂展、相邻桨盘间距以及防撞余量。多旋翼布局中，相邻螺旋桨的外圈之间应保留间隙，避免机体受载变形后发生摩擦；机身下方也要考虑起落架高度，使环形桨盘在着陆姿态下不直接压地。由于外圈增加了叶尖附近的实体结构，转动惯量比普通开放桨叶更高，电机选型和电调响应需要结合盘径、桨距与目标转速校核。

　　材料选用尼龙，与其工作状态较为契合。尼龙具有较好的韧性、耐疲劳性和抗冲击能力，在轻微擦碰后不易像脆性材料那样立即碎裂，适合教学、调试和反复起降场景。材料本身密度不高，有利于控制旋转件质量；但尼龙受温湿度影响会产生一定尺寸变化，精密孔位和动平衡要求较高时，应在成型后复核中心孔、安装面和桨叶一致性。若用于批量产品，也可将该三维结构作为样件，进行风阻、推力、噪声和碰撞测试，再对叶片弯扭、环圈截面高度及轮毂夹持方式进行迭代。

　　结构细节上，环形外圈不仅提供防护，还改变了桨盘周围的流场边界。开放螺旋桨的叶尖会形成明显翼尖涡，能量以涡流形式耗散；环形壁面将叶尖涡限制在较小区域内，可在一定程度上改善低速推力表现。但环圈也会带来迎风面积和重量增加，因此设计时需要在安全性、效率和机动性之间取舍。三片叶片的曲面不宜追求过度夸张的桨距，尤其在小型电机驱动条件下，过高桨距会导致启动电流增大、转速响应变慢；较平缓的扭转分布更适合稳定悬停和低速巡航。

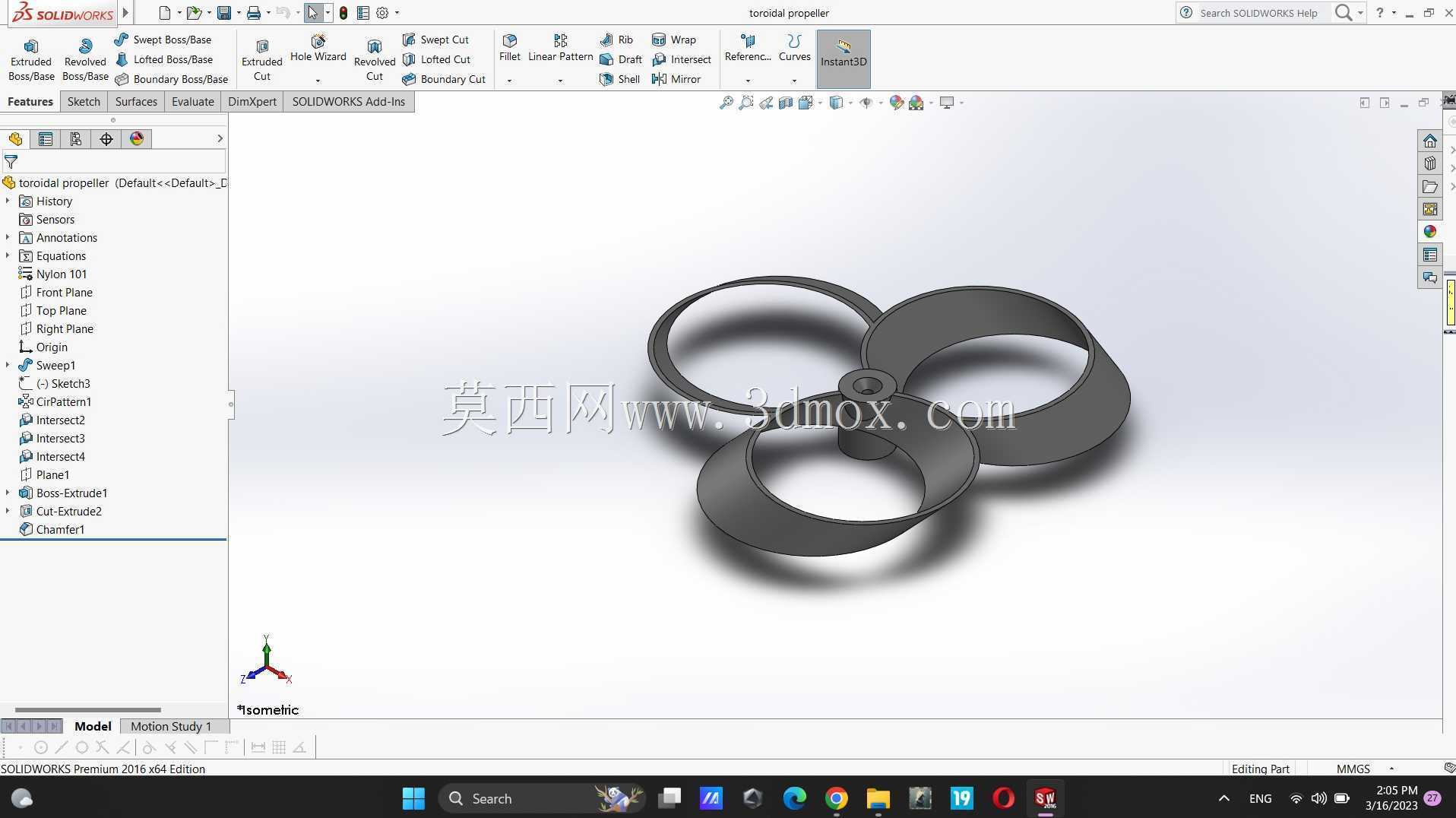

　　从建模流程看，应先确定旋转轴、桨盘外径、中心轮毂直径和环形框截面，再建立单片叶片的基准曲面。叶片型线可由根部到叶尖设置不同弦长与安装角，通过放样形成连续曲面，随后阵列得到三片均布结构。环形外圈与叶片合并为一个实体后，需重点检查交接处的拓扑连续性和拔模或打印支撑方向。中心安装孔周围可适当增加局部加强筋或加厚凸台，但加强结构应尽量周向对称，避免破坏动平衡。完成实体后，还应从装配视角检查电机、螺钉、桨帽和机臂的空间干涉，确保运转时环圈内壁与任何固定件均无接触。

　　在维护与测试层面，这种环形桨每次装机前应检查环圈是否开裂、叶片根部是否发白、中心孔是否磨损。即使外圈能够承受轻微碰撞，冲击后也可能造成叶片角度微小变化，进而引起振动和推力偏差。对于需要长时间飞行的设备，可在结构定型前进行动平衡修正，保证三片桨叶质量分布和气动外形一致。整体来看，该结构把推进、防护和紧凑安装三类需求合并到同一旋转件中，适合作为小型无人机安全推进系统的结构设计参考。
