无人机动力轴连接支撑结构设计

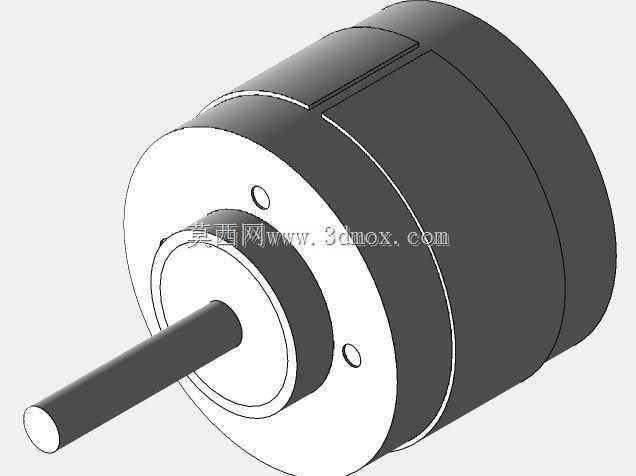

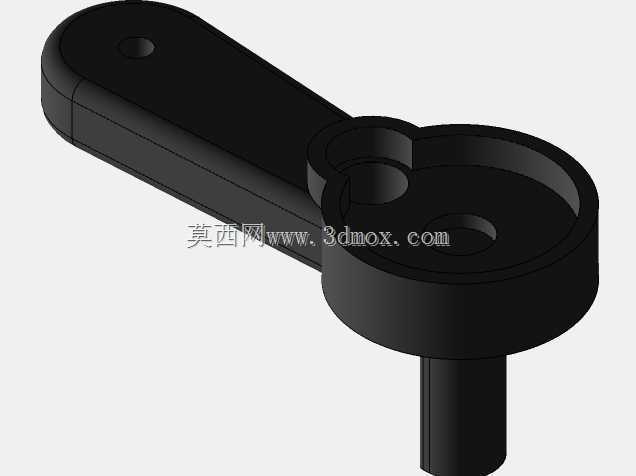

　　在多旋翼无人机的动力传递链路中，这类轴类支撑结构是连接旋翼动力输出端与机架安装位的核心受力部件，日常作业场景里，不管是航拍测绘无人机的长时间巡航，还是农业植保无人机的大载荷飞行，该部件都要持续承受旋翼旋转带来的交变扭矩、飞行姿态调整时的侧向弯矩，以及起降瞬间的冲击载荷，其结构合理性直接决定整机飞行的稳定性与动力传输效率。从结构设计逻辑来看，该部件采用同轴阶梯式构型，上部为等直径长圆柱轴段，表面做光滑圆柱面处理，主要用于与旋翼桨毂的内孔配合，配合段的长度经过匹配计算，既保证足够的接触面积传递扭矩，又避免过长的配合段增加不必要的装配难度与整机重量；下部为直径更大的圆盘式安装基座，基座底面为平整安装面，用于贴合机架的动力安装座，

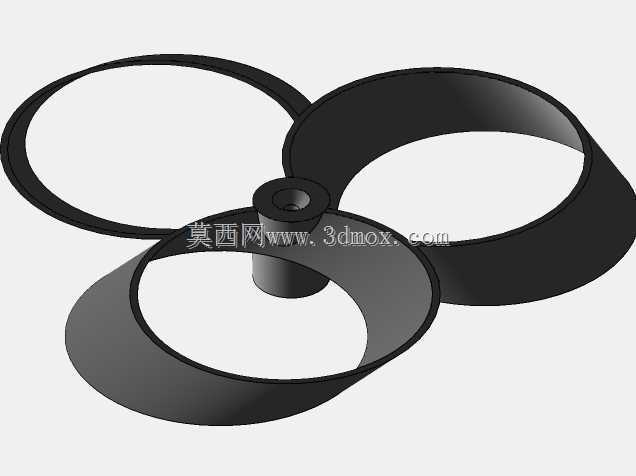

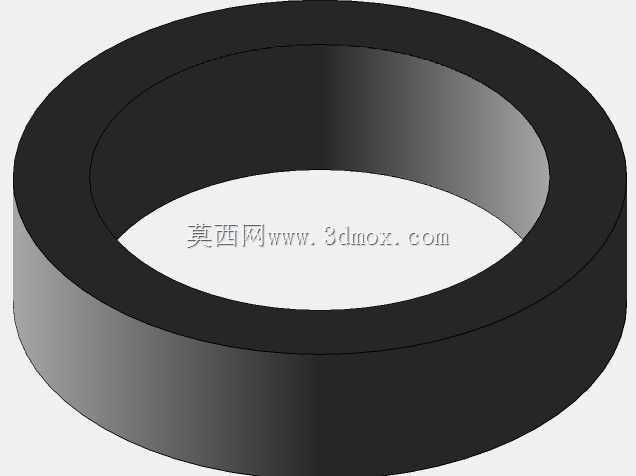

　　通过圆周方向均布的安装点位实现与机架的刚性固定，阶梯过渡位置采用圆角过渡处理，避免应力集中导致的轴段断裂问题，这一细节在高频振动的无人机作业场景中尤为关键，很多早期无人机动力轴断裂故障都源于阶梯位置的直角应力集中。从安装边界来看，上部轴段的外径尺寸与常用环形螺旋桨的桨毂内孔公差带匹配，装配时可通过过盈配合加顶丝锁紧的方式实现周向固定，不需要额外设计键槽结构，既简化了加工工序，也避免键槽对轴体强度的削弱；下部基座的外径尺寸适配主流无人机机臂的动力安装位开孔范围，基座厚度经过强度校核，在保证安装刚性的前提下尽可能做薄，减少不必要的重量占用，毕竟无人机每增加一克无效重量，都会直接影响续航时间与载荷能力。实际应用中，

　　这类轴件的材质通常选用高强度铝合金，通过数控车削一次加工成型，表面做硬质阳极氧化处理，提升耐磨性能与抗腐蚀能力，应对户外作业时的雨水、农药雾气等腐蚀环境。设计过程中需要重点校核两个工况的强度：一是最大油门状态下旋翼全速旋转时的扭矩传递能力，要保证轴体的抗扭强度留有至少1.5倍的安全余量，避免急加速时轴体扭断；二是无人机做急转、侧飞等大机动动作时的侧向受力，此时轴体不仅传递扭矩，还要承受旋翼产生的侧向拉力，阶梯过渡位置的应力值必须控制在材料许用应力范围内。另外，轴段的圆柱度公差需要严格控制，若圆柱度超差，会导致桨毂安装后出现偏心，旋翼旋转时产生额外的振动，轻则影响飞行稳定性，加速机臂减震件的老化，重则导致飞控系统的姿态传感器数据异常，

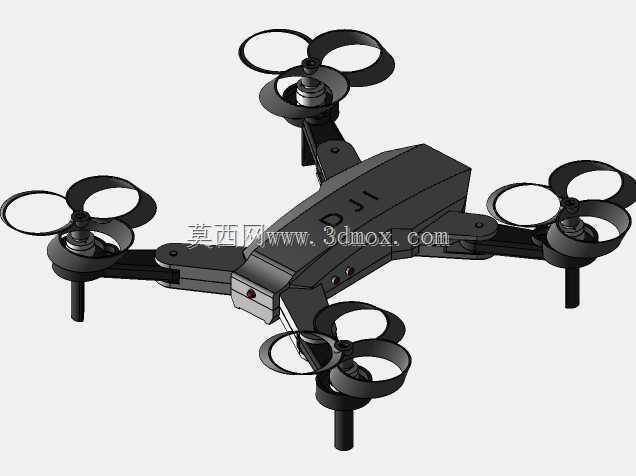

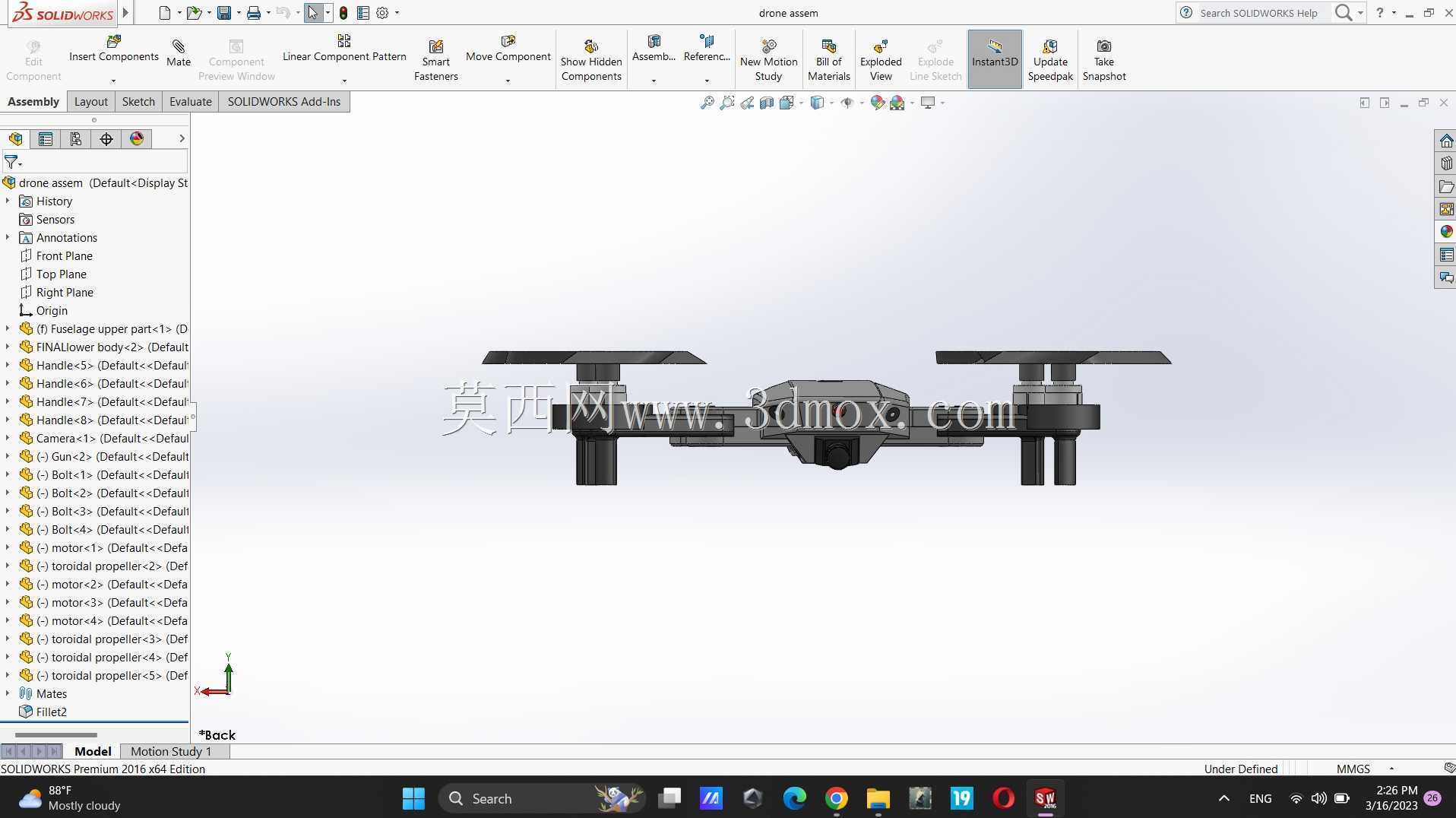

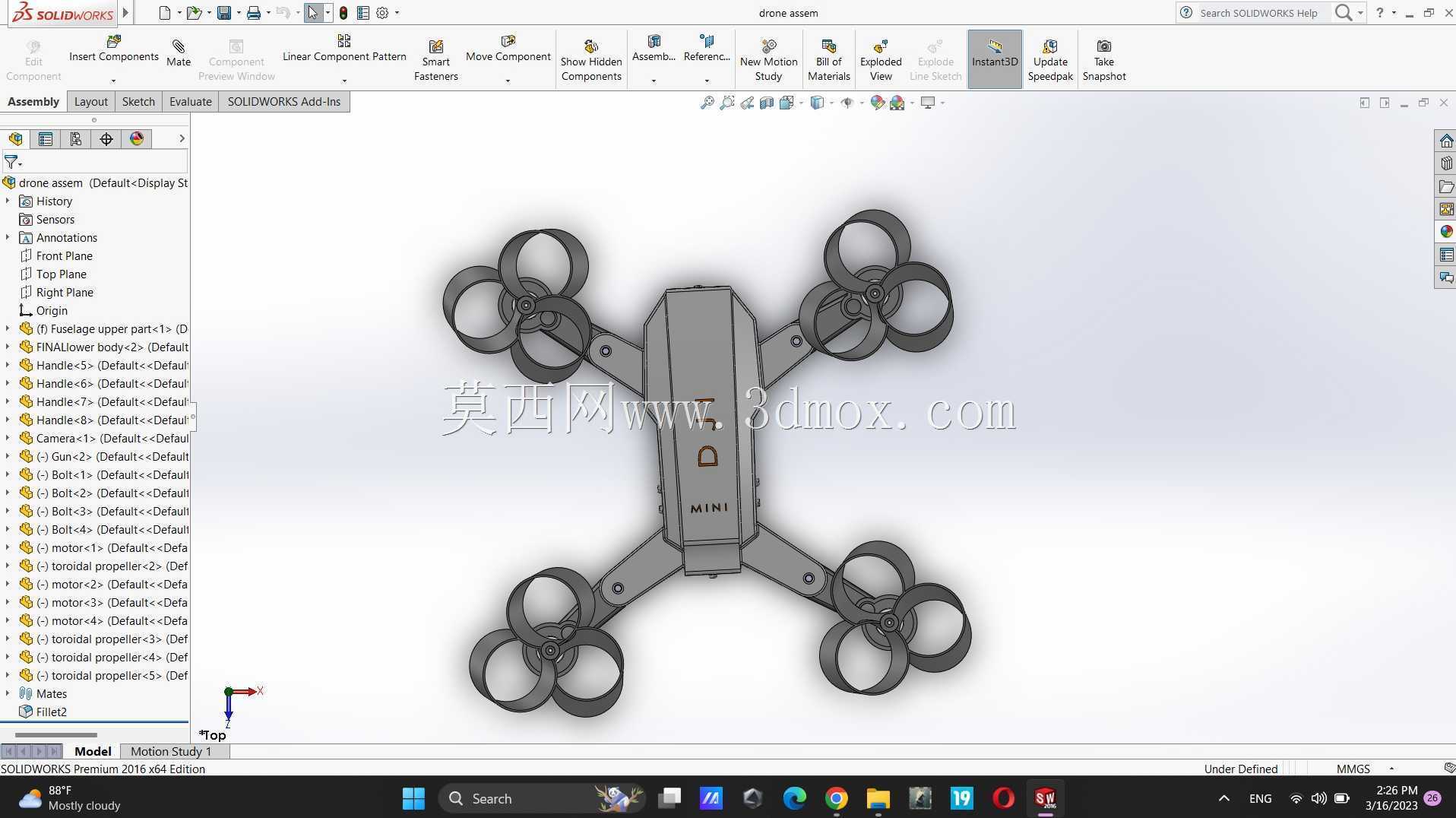

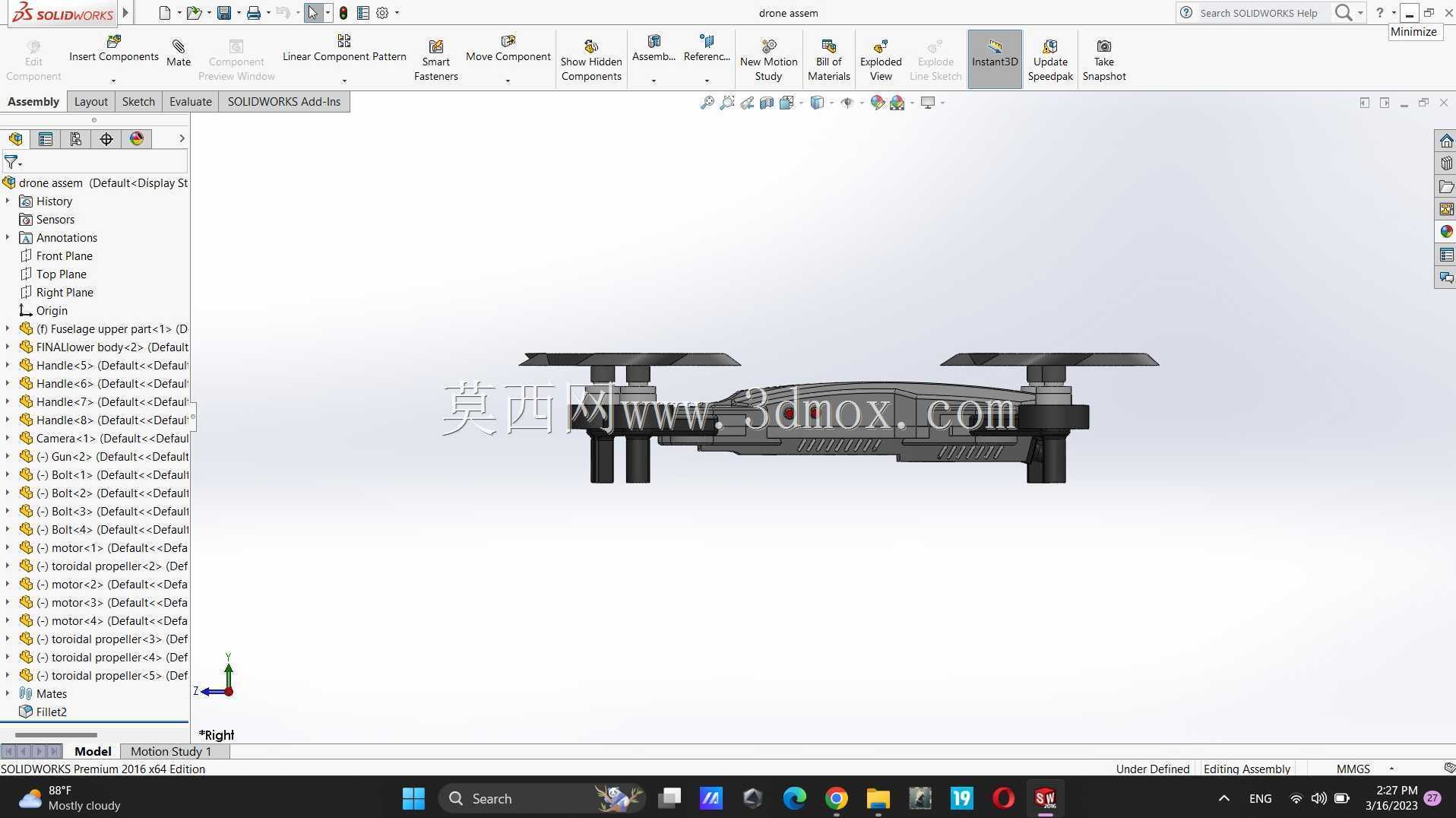

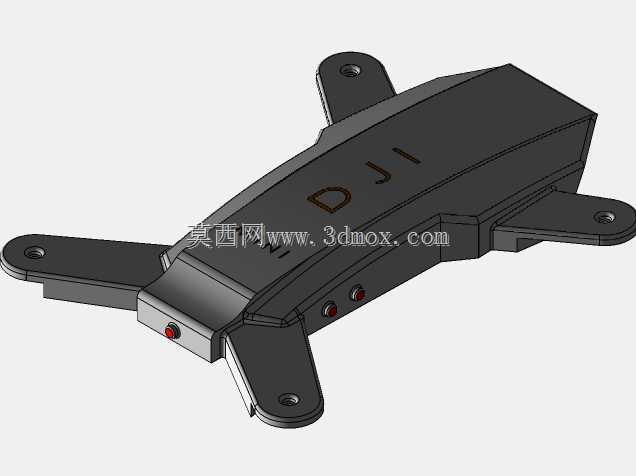

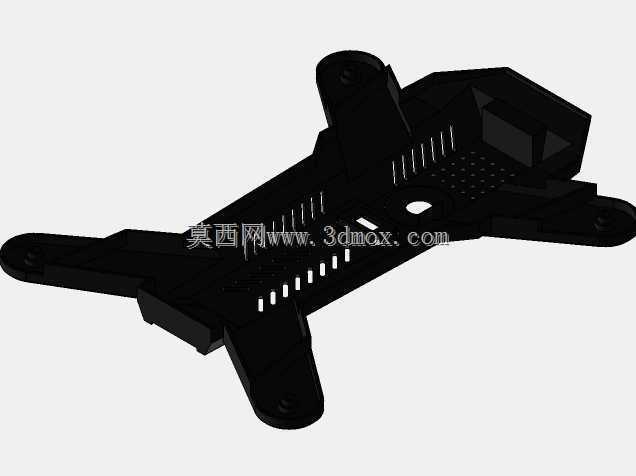

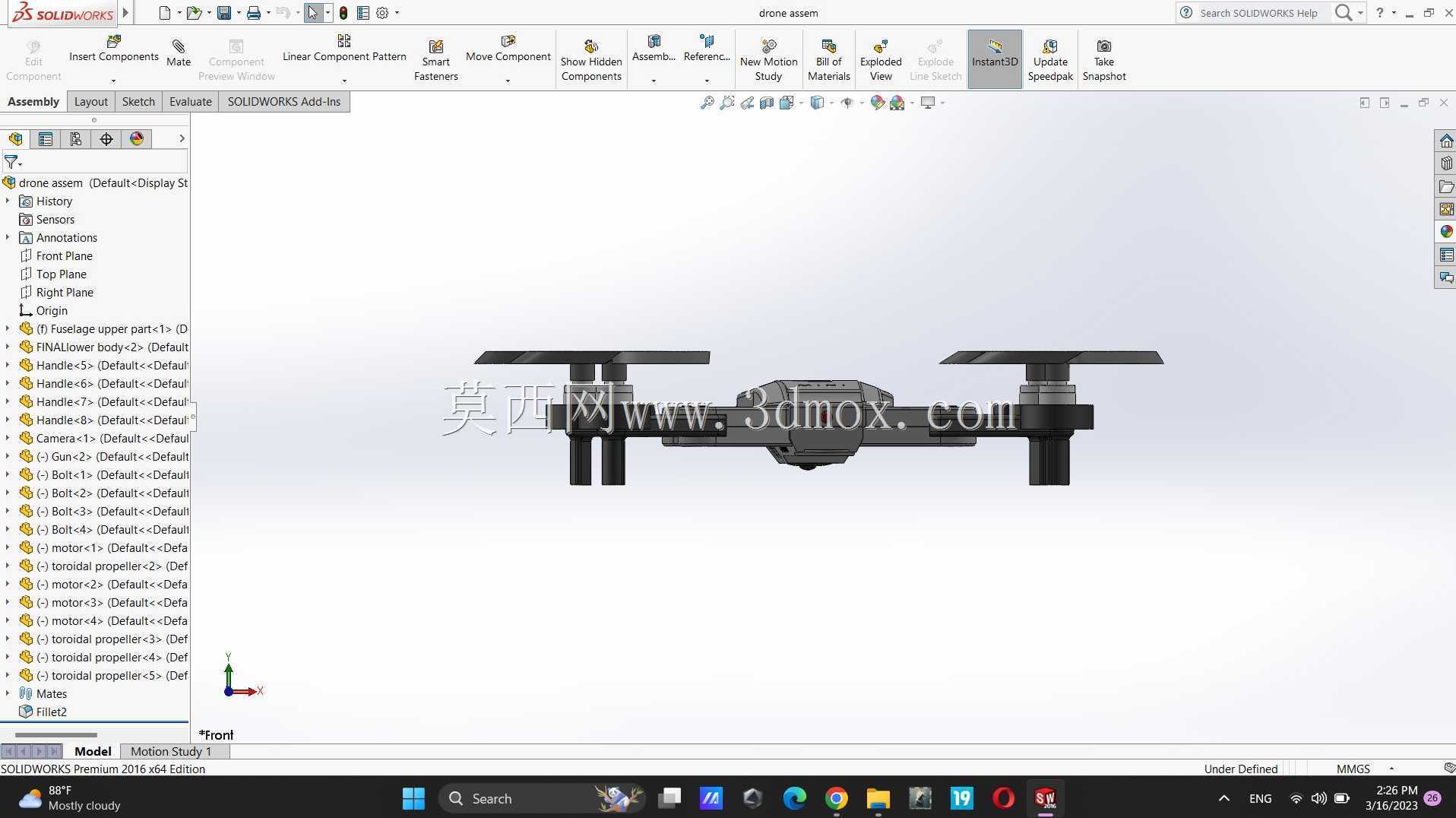

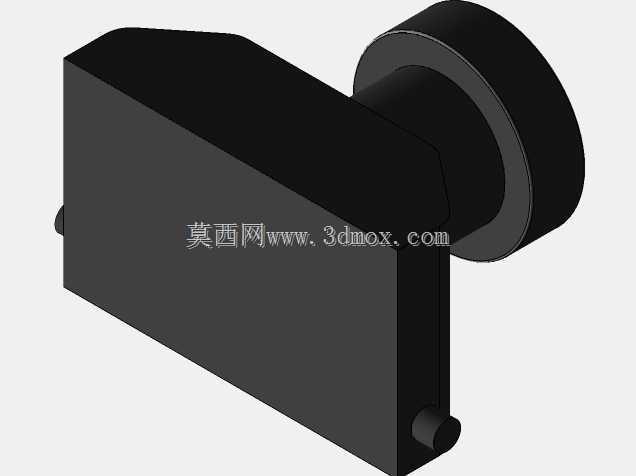

　　引发炸机事故。基座的安装平面平面度同样有严格要求，若安装面不平，锁紧后会导致轴体出现微小倾斜，同样会引入不必要的振动。在装配流程上，该部件需要先将下部基座与机臂安装座通过紧固件锁紧，保证安装面完全贴合无间隙，再将桨毂套入上部轴段，调整好桨叶的动平衡后锁紧顶丝，装配完成后需要手动转动旋翼，检查是否有卡滞、偏心摆动的情况，确认无误后再进行通电测试。这类结构除了应用在大疆环形螺旋桨无人机上，经过尺寸适配调整后，也可用于其他构型的多旋翼无人机、垂直起降固定翼无人机的旋翼动力安装位，是无人机动力系统中通用性较强的基础支撑部件。
