十字轴式万向传动铰接接头结构

　　该万向铰接传动结构主要用于解决两根存在轴线偏角、错位或安装位姿偏差的转轴之间的旋转运动与扭矩传递问题，在工业现场的传动链路里，这类部件常布置在动力输出端与执行负载端之间，尤其适合设备机架存在装配公差、工作段需要小角度摆动、或者轴系无法保证严格同轴的场景。从整机布局来看，这类接头可以单独使用，也可以成对组成传动轴系，广泛出现在输送设备的辊道驱动、工装夹具的摆动机构、小型变位机的动力传递、农业与轻工机械的转角传动，以及需要补偿热变形和安装误差的传动单元中。

　　结构核心采用十字交叉式铰接原理。中部十字件沿两个相互垂直的方向形成摆动轴线，使两端连接部位能够分别绕不同轴颈转动，从而在输入端与输出端之间建立可变角度的运动传递关系。与刚性联轴器相比，它不要求两轴保持严格共线；与柔性弹性联轴器相比，它依靠明确的机械配合面传递载荷，扭转间隙更容易控制，适合需要保持相位关系或传递较稳定扭矩的场合。设计时需要重点关注十字轴颈与配合孔之间的接触状态，既要保证转动灵活，又要避免配合过松造成冲击、噪声和相位滞后。

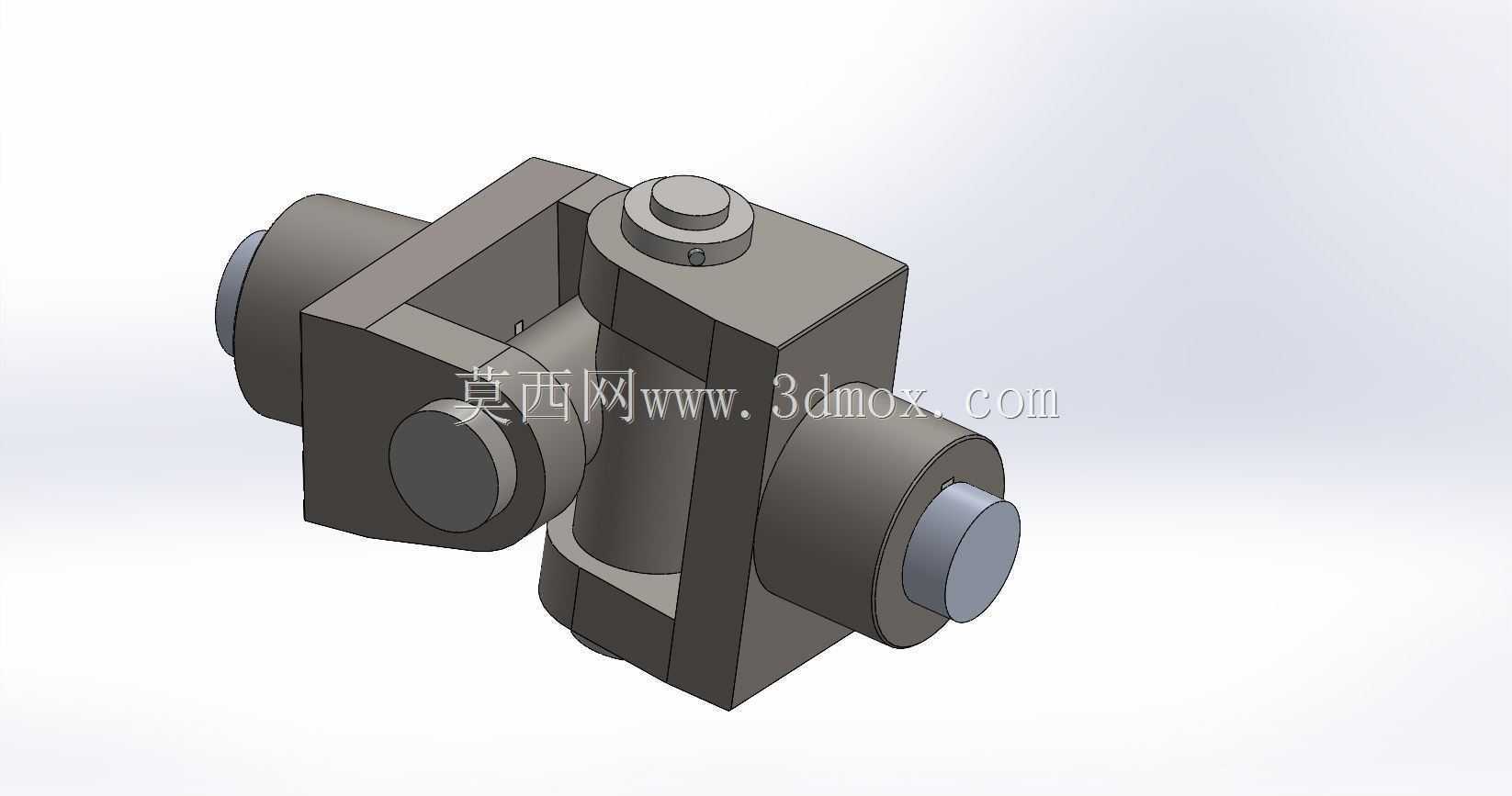

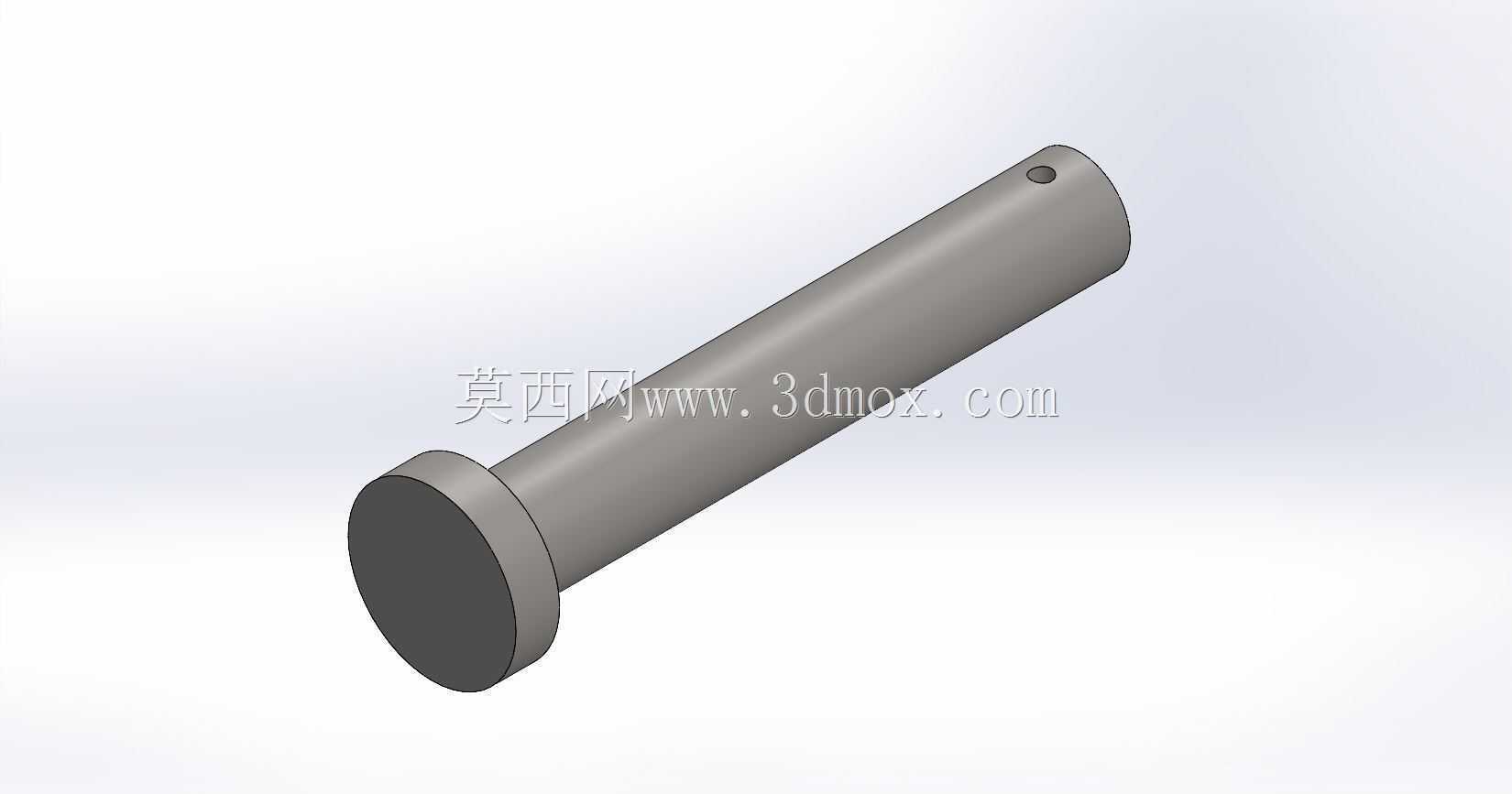

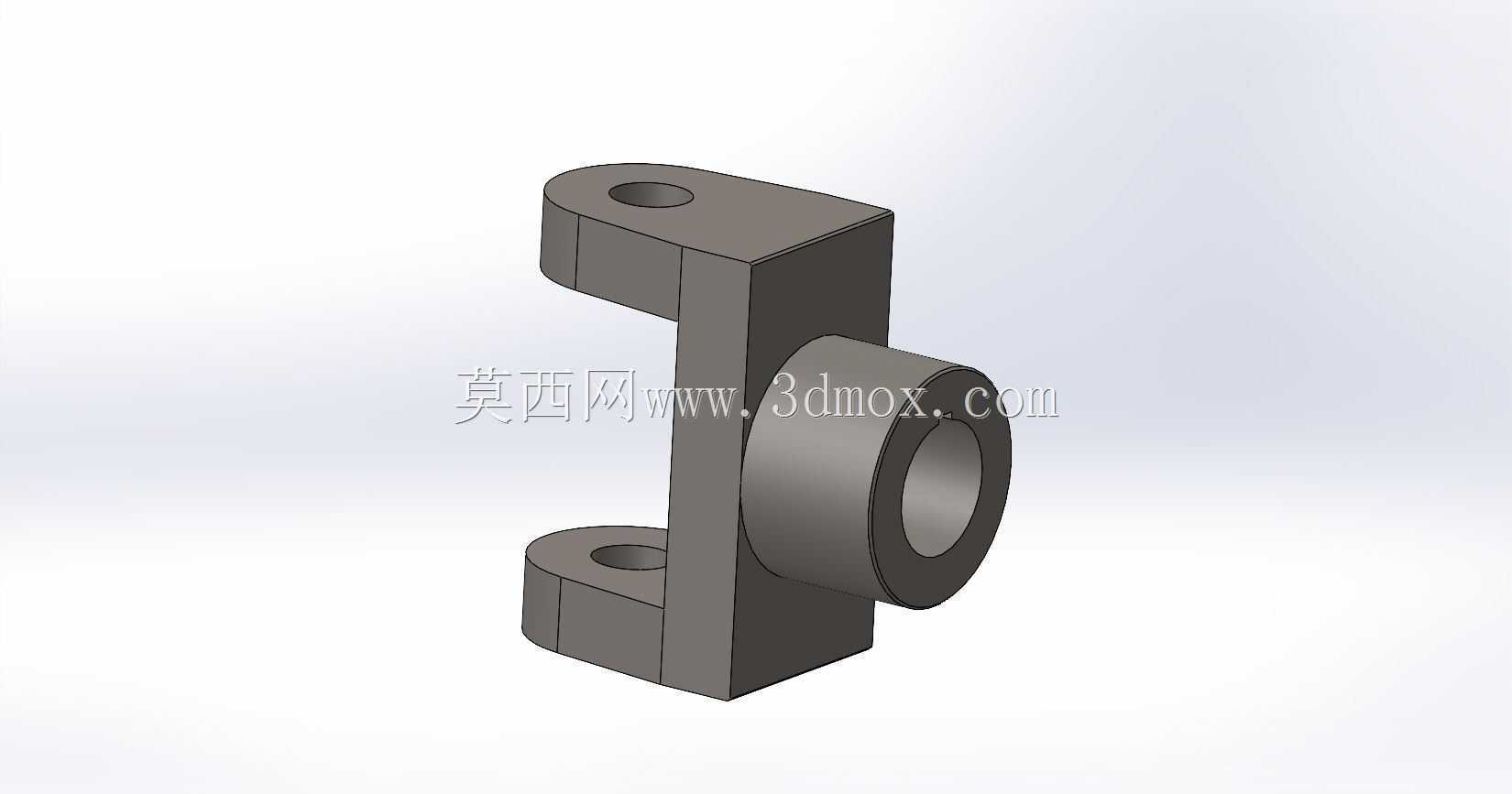

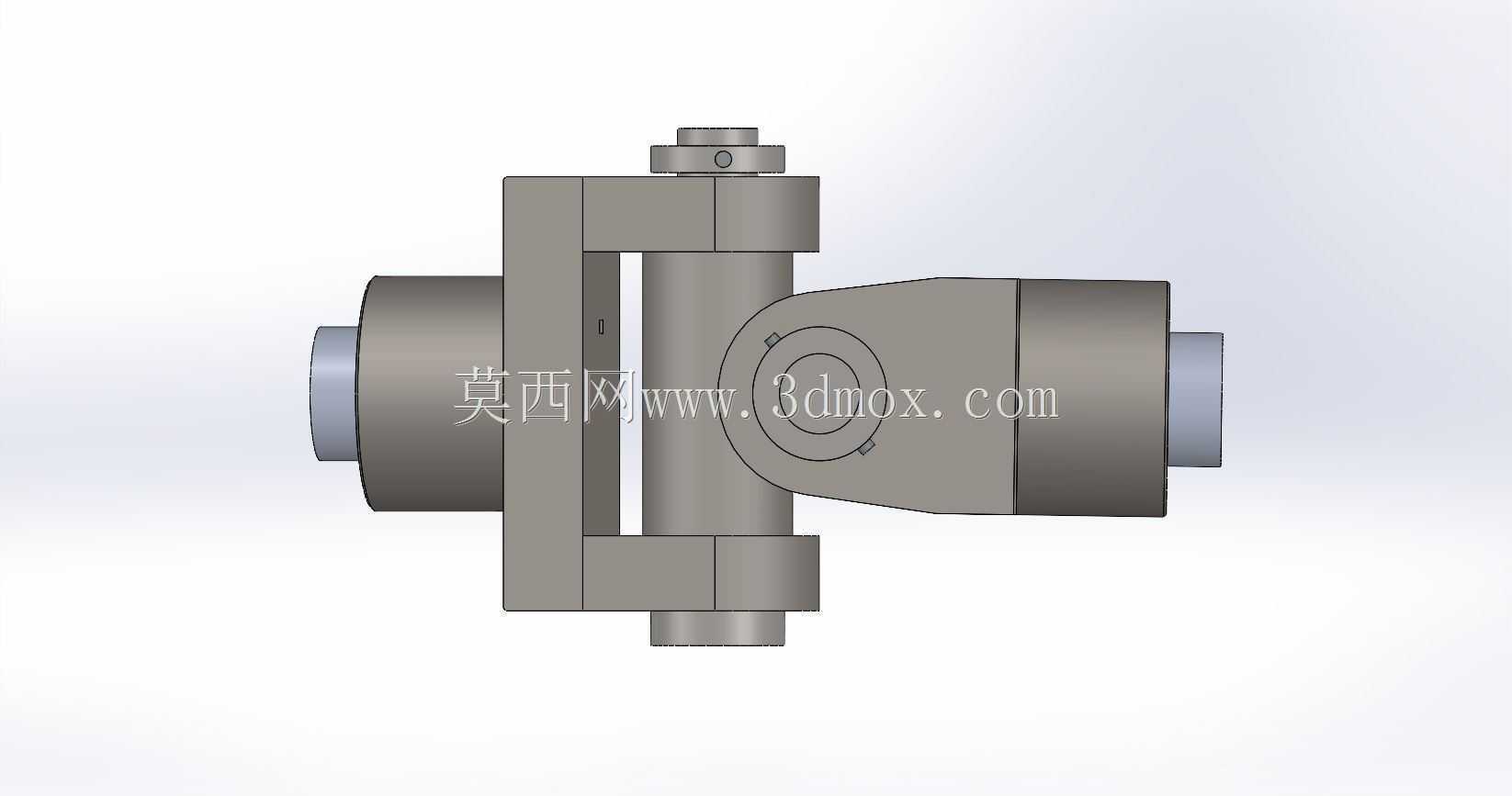

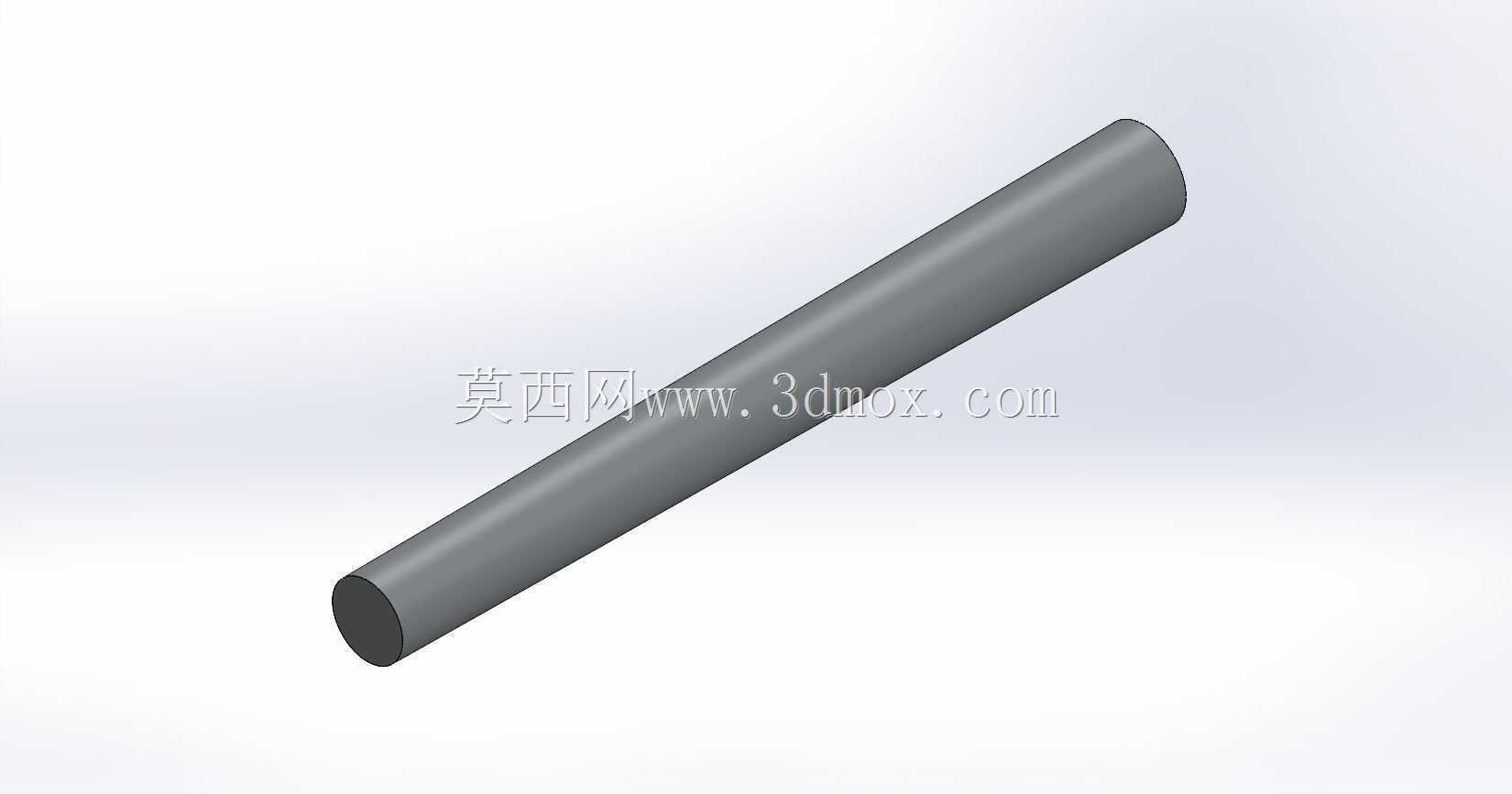

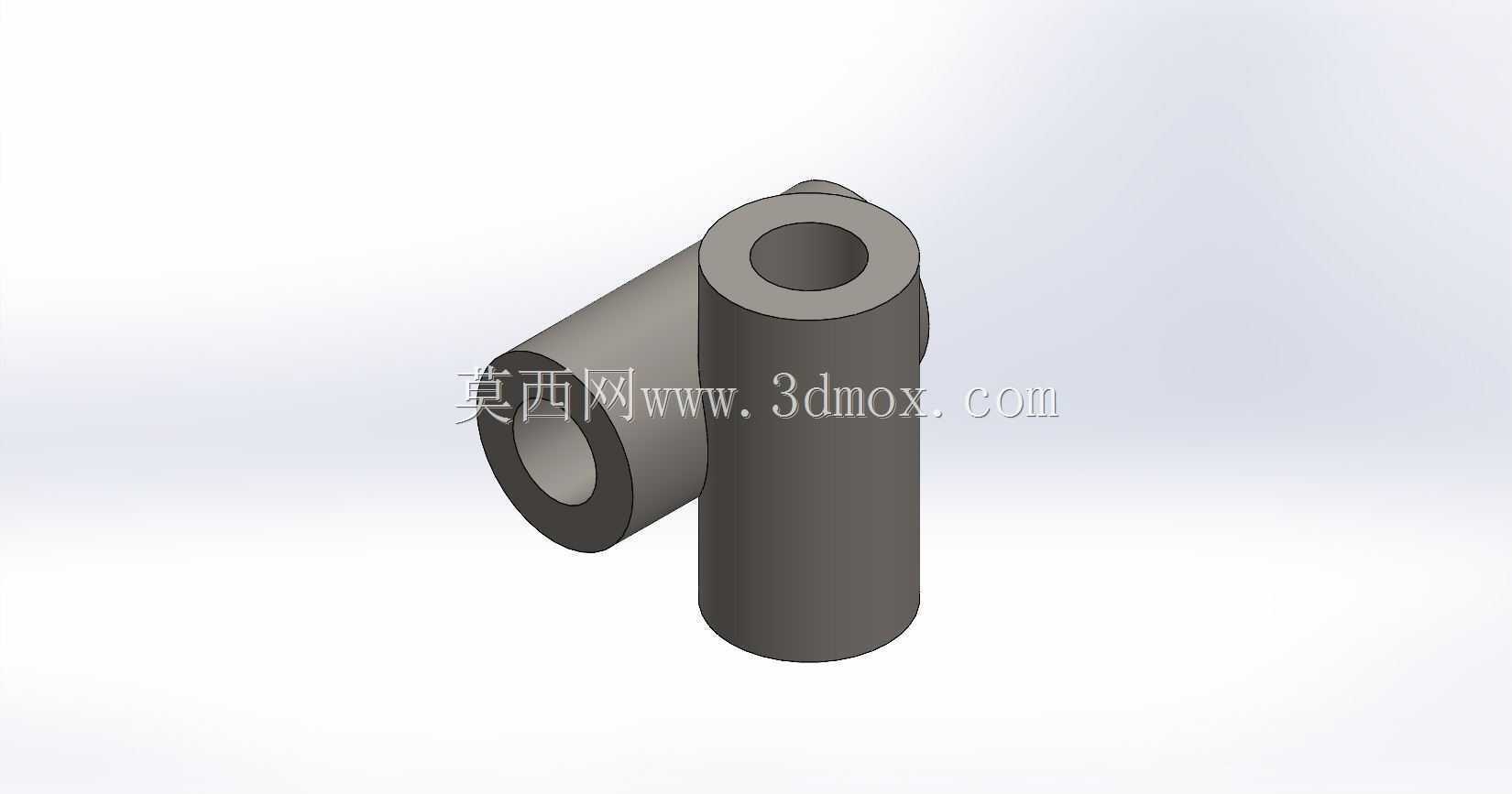

　　模型中的中心块承担交汇支承作用，四个臂部沿十字方向布置，臂端的圆柱轴颈分别与两侧叉形构件形成回转副。叉形端围绕中心块布置，其内孔与十字轴颈相匹配，通过端面限位、销接或压板约束防止轴向脱出。端部轴头用于接入外部传动链路，轴段上可根据需要设置键槽、平面、螺纹孔或销孔，以便与带轮、链轮、法兰、连杆或其他轴套进行周向固定。实际选型时，轴头直径、叉部开口宽度、中心摆动半径以及整体外形包络，都需要与相邻部件的安装空间共同校核。

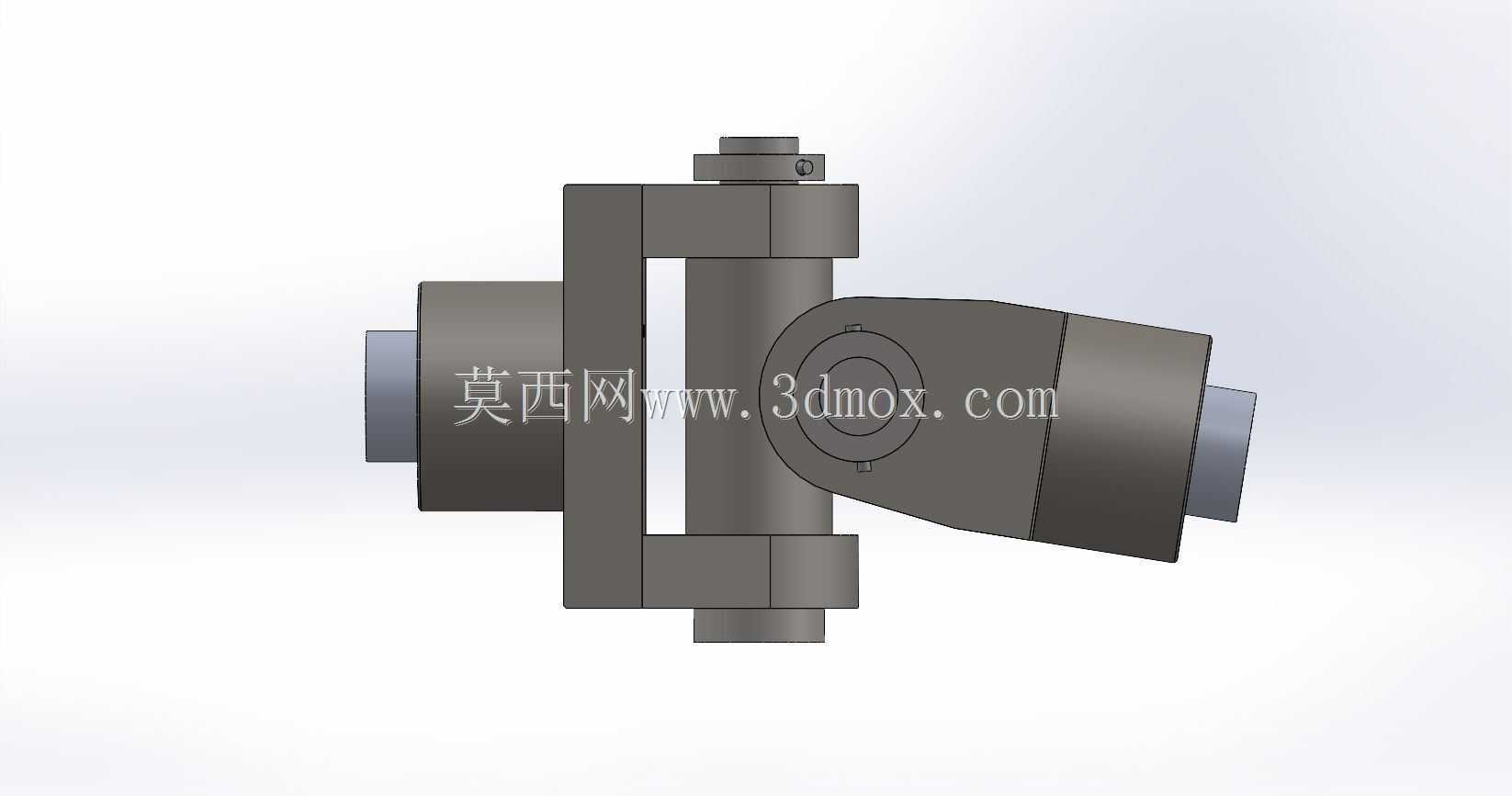

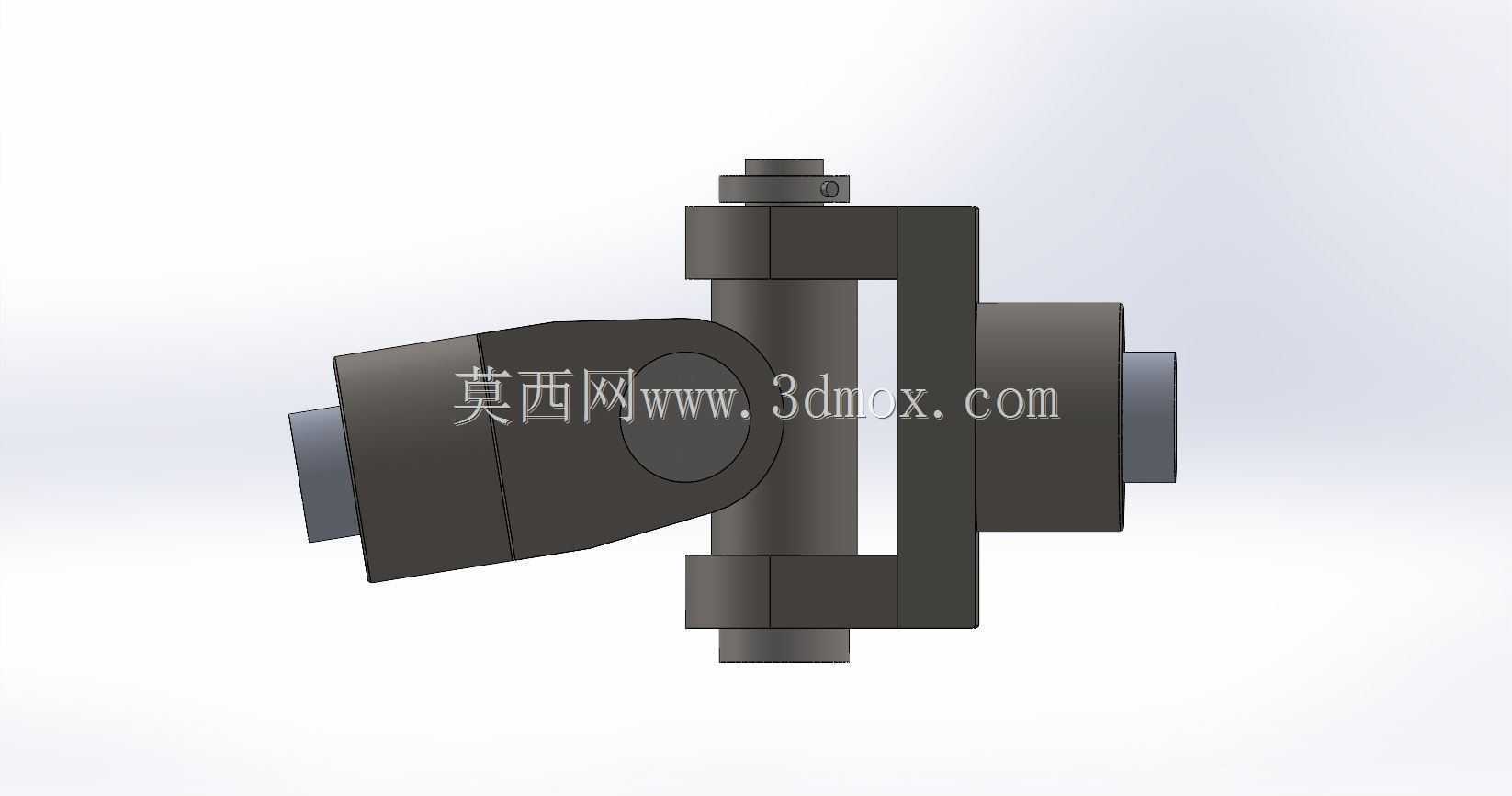

　　从安装边界看，该类接头不能只按轴向长度占位，还必须预留偏角摆动空间。当两轴夹角增大时，叉部外缘、中心块与轴头之间的相对位置会发生变化，若周边机架、护罩或管线距离过近，运动过程中容易发生干涉。因此在三维布局阶段，应分别校核最小夹角、额定工作夹角和极限偏摆位置下的外轮廓扫略范围。输入端与输出端的连接高度也应尽量接近，避免长期在大角度工况下运行导致轴颈局部接触应力升高、润滑条件恶化以及传动效率下降。

　　功能设计上，该结构把连续旋转分解为两个方向的铰接转动：输入端叉架带动十字件绕一组轴颈回转，十字件再通过另一组轴颈推动输出端叉架，使扭矩在偏斜轴之间传递。工作过程中，瞬时角速度并非在所有夹角下都完全恒定，单万向节在大偏角时会产生周期性波动；若设备对转速均匀性要求较高，应采用双万向节布置，并使中间轴两端叉耳相位一致，同时保证输入、输出轴与中间轴的夹角近似相等。这个特性在输送辊、精密进给和高速传动场景中尤其需要提前考虑。

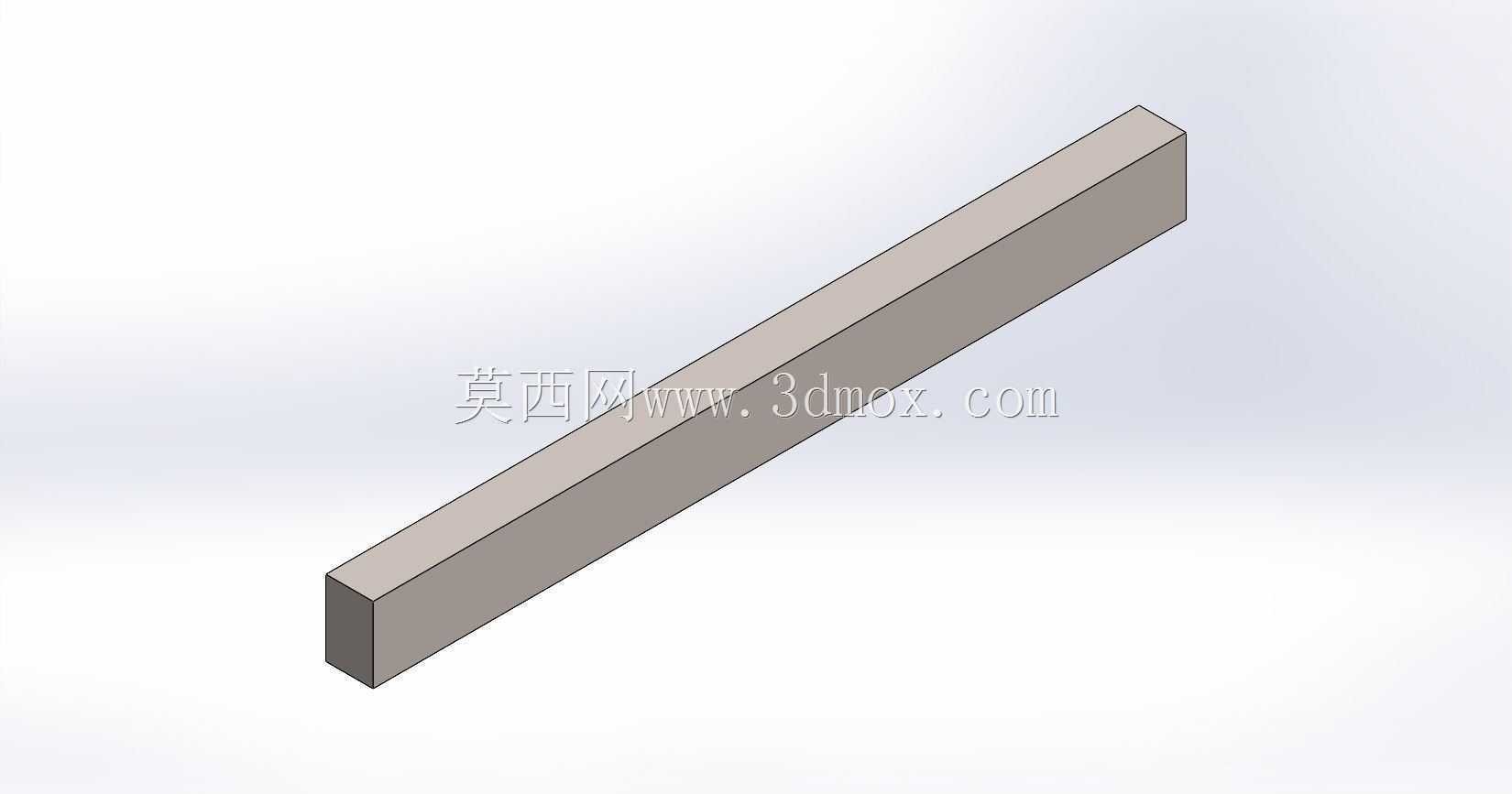

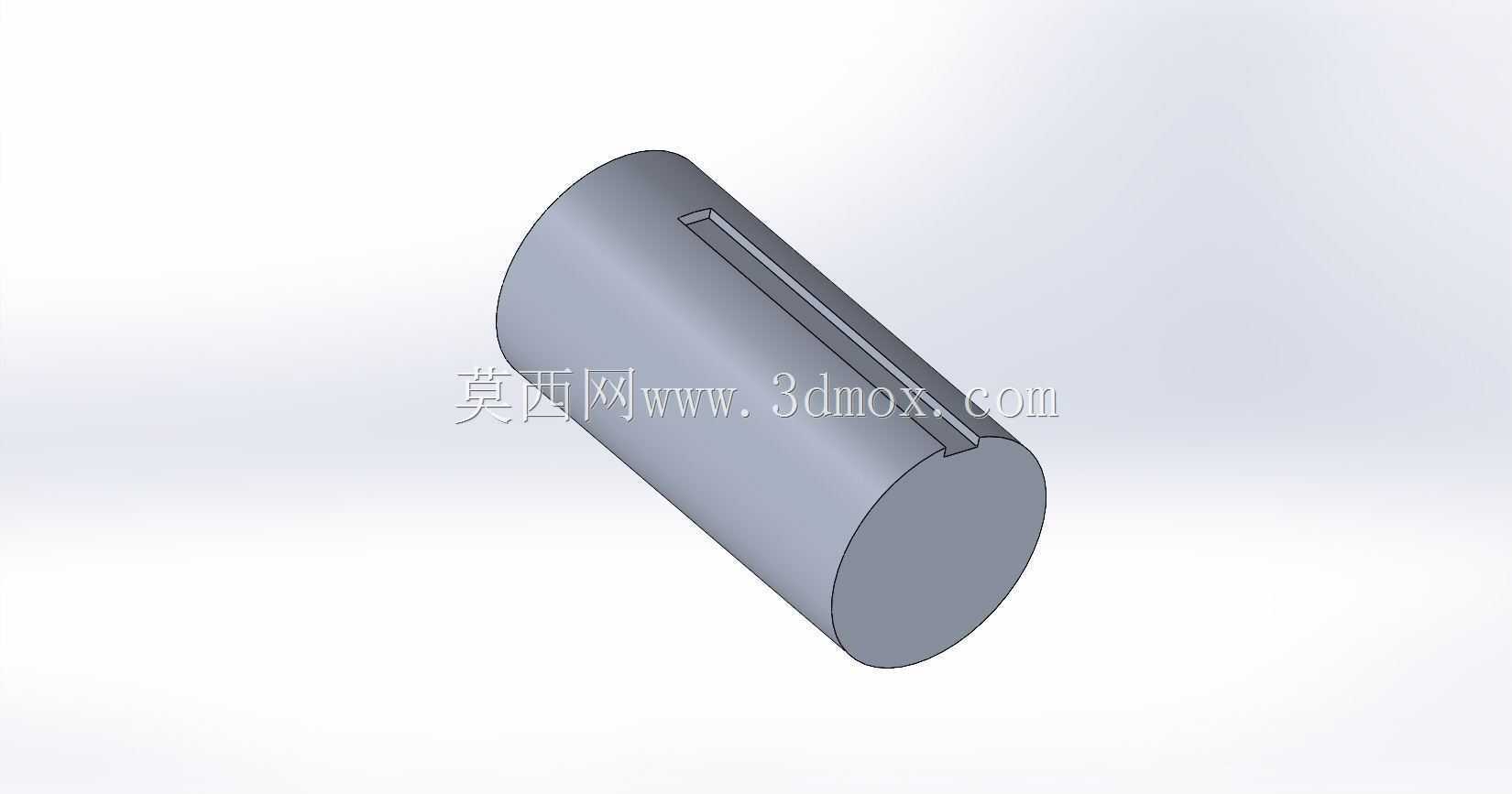

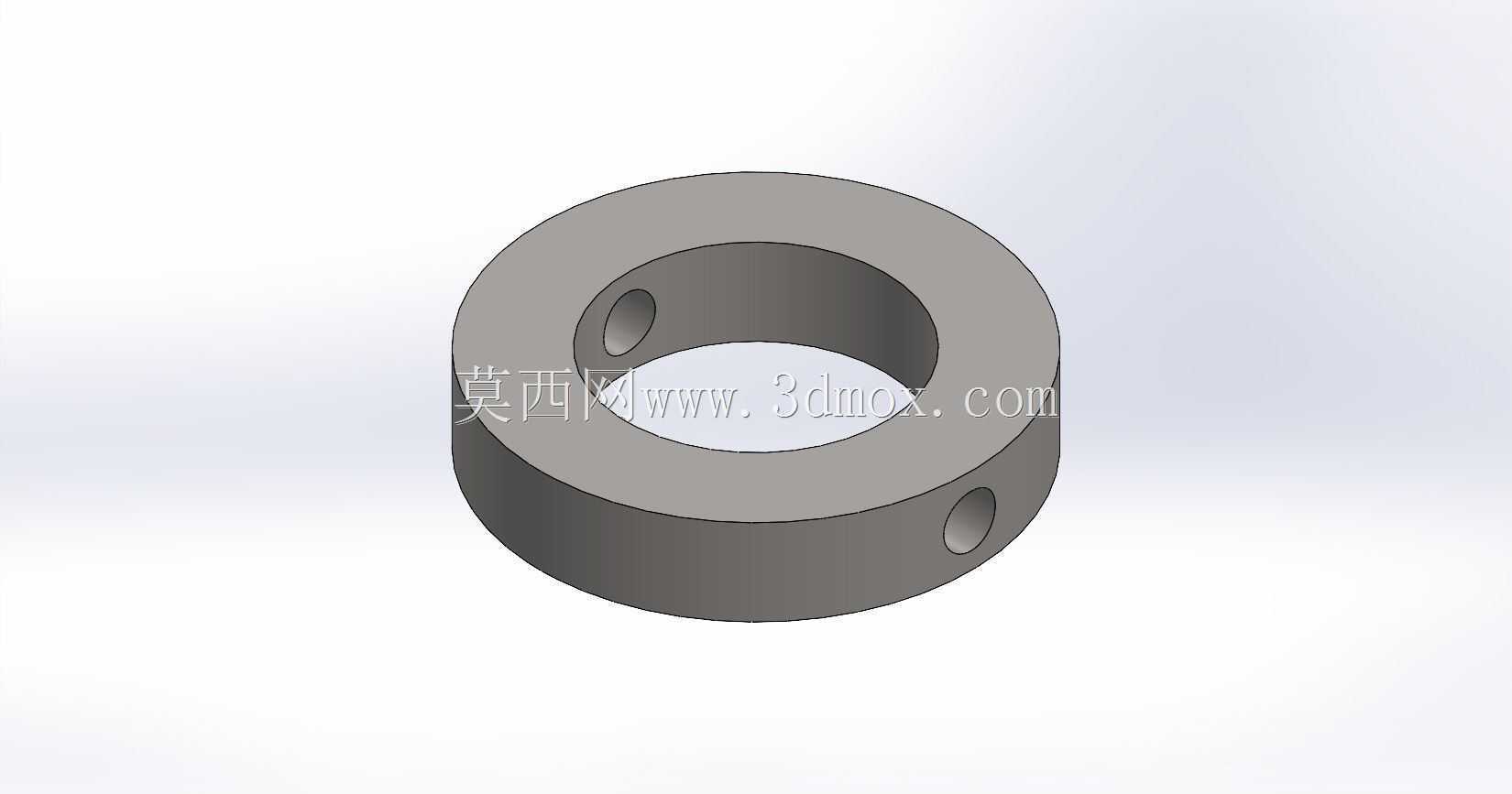

　　细节建模时，十字轴颈的圆角过渡、叉部根部厚度和端部锁紧方式是影响可靠性的关键。轴颈根部若尖角过于明显，热处理或受载后容易形成应力集中；叉部开口若刚性不足，传递扭矩时会产生张开变形，使配合间隙增大。销钉、压板或端盖的作用不仅是装配限位，还要在反复正反转条件下保持十字件的轴向位置。键连接则用于防止轴头与外部轮毂之间相对转动，若承受冲击载荷，可进一步增加锁紧螺母、紧定螺钉或端面压紧结构。

　　在维护性方面，铰接副属于持续相对运动部位，低速轻载时可采用自润滑衬套或含油轴承，中高速或连续运转场景则应预留润滑通道，保证轴颈与孔壁之间形成稳定油膜。若现场粉尘、切屑或纤维较多，外部应增加护套或密封结构，避免磨粒进入配合面。模型所呈现的块状叉体与紧凑中心结构，适合在空间受限但需要可靠机械传动的设备中作为标准铰接单元使用；设计人员可在此基础上调整轴头形式、连接尺寸、密封方式和材料热处理要求，以匹配不同载荷、转速与安装姿态。
