径流式涡轮叶轮精密结构三维造型

项目分类:通用机械零部件 发布时间:2024-08-22 ID:765875
  • 径流式涡轮叶轮精密结构三维造型

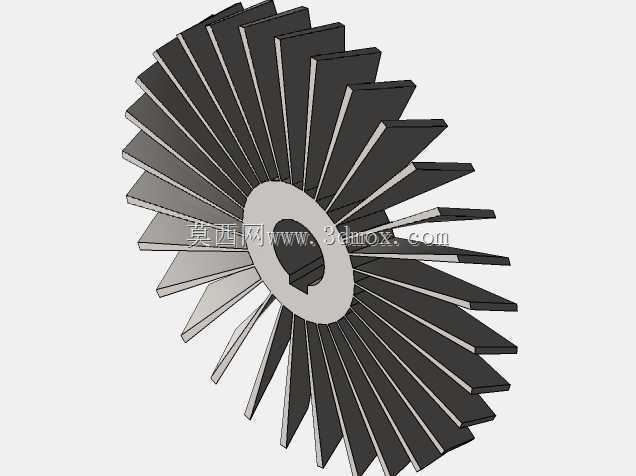

  该零件属于小型径流式涡轮的核心做功叶轮,整体采用轮盘与周向叶片一体化的结构形式,在动力转换类设备中承担流体能量向机械旋转动能转化的关键作用。这类叶轮常见于微型燃气轮机、车用涡轮增压器、小型航空辅助动力单元以及工业尾气能量回收装置中,工作时高温高压流体从叶轮外缘径向流入,沿叶片间流道转向后从轴向中心侧流出,流体在流道内膨胀降压,将焓降转化为驱动叶轮旋转的扭矩,进而带动同轴压气机、发电机或其他负载运转。

  从结构布局来看,叶轮主体由中心轮毂、径向延伸的轮盘以及沿圆周均匀排布的数十片曲面叶片组成。中心轮毂处开设带键槽的安装通孔,键槽结构用于和传动轴形成周向止转配合,传递旋转扭矩,通孔的孔径与配合公差需要匹配对应传动轴的安装尺寸,端面预留轴向定位贴合面,保证叶轮装配后与轴的同轴度。轮盘从中心轮毂向外缘呈平滑过渡的锥面形态,这种渐变厚度的盘体设计一方面可以降低叶轮整体转动惯量,另一方面能够均匀分散高速旋转时产生的离心应力,避免盘体局部应力集中。

  周向叶片采用空间扭曲曲面造型,叶片从轮盘外缘向中心方向延伸,叶型沿高度方向存在明显的弯扭角度,进口段叶片朝向流体来流方向倾斜,能够匹配径向入射的流体角度,减少流体冲击损失;流道中段叶片型线逐步收敛,引导流体顺畅完成径向到轴向的转向;出口段叶片尾缘厚度较薄,可降低流体流出时的尾迹涡流损失。所有叶片沿圆周等角度分布,相邻叶片之间形成独立的收敛流道,流道表面光滑连续,无突兀的折角,能够保证流体在流道内加速流动时的压力分布均匀。叶片与轮盘的交接位置做了圆角过渡处理,避免直角连接处出现应力集中,适配高速高温工况下的长期载荷要求。

  建模过程中首先确定叶轮的旋转中心轴线,以中心安装孔为基准绘制轮毂的回转轮廓,通过回转特征生成基础轮盘实体;随后绘制单张叶片的截面型线,通过多截面曲面放样生成叶片的空间扭曲实体,将叶片与轮盘进行布尔合并后,对叶根交接位置添加圆角特征;最后通过圆周阵列命令,按照叶片总数将单叶结构绕中心轴均匀阵列,完成整体叶轮的造型。设计时需要重点控制叶片的安装角、叶高、叶顶间隙以及流道的通流面积,叶顶与外部蜗壳之间的间隙需要控制在合理范围,间隙过大会增加流体泄漏损失,间隙过小则会在热态运行时出现叶顶刮擦蜗壳的故障。

  安装边界方面,叶轮中心孔与传动轴采用过渡配合,轴向通过轴肩与锁紧螺母实现双向定位,键槽嵌入平键完成扭矩传递,叶轮前端通常会设置密封结构,防止流体沿轴端泄漏。叶轮的轴向长度、最大外缘直径、中心孔孔径以及键槽尺寸都需要和配套的轴承、蜗壳、密封件的安装空间相匹配,轮盘背面的轮廓要预留出与密封盘、挡油环的装配间隙,避免运转时发生运动干涉。这类叶轮在实际运行中转速通常较高,设计时还要校核轮盘的离心应力、叶片的振动固有频率,避开工作转速区间的共振点,同时型线设计要兼顾流体动力效率与结构强度,在保证通流能力的前提下尽可能降低流动损失,提升整体能量转换效率。
