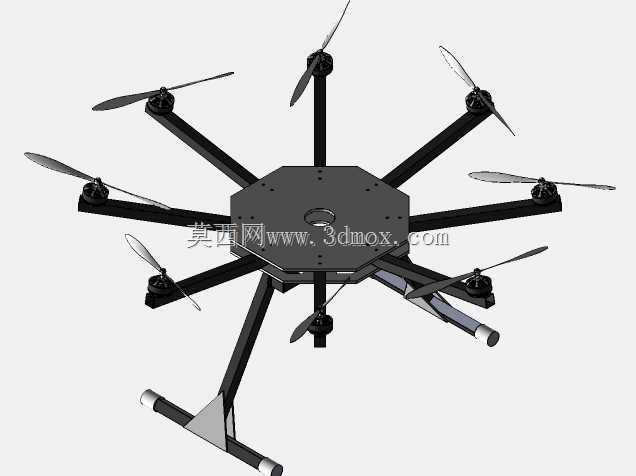

八旋翼多旋翼飞行平台整机装配结构

　　这套八旋翼飞行平台采用中心板加放射机臂的布局，整机围绕载荷挂载、旋翼干涉控制和维护拆装展开。中心区域由上下两层多边形板件构成，板件之间预留叠层间距，用于布置飞控、电源分配、电调、减振件和任务载荷接口。中心板上的开孔并非单纯减重，更多是为线缆穿越、紧固件定位、设备通风和检修观察服务；在实际装配中，这些孔位需要与电调走线方向、电池绑扎空间和飞控安装姿态协同考虑，避免装机后出现线束交叉、插头受力或维护口被遮挡的问题。

　　八根机臂沿周向均布，臂端分别布置电机与螺旋桨，形成冗余度较高的升力系统。相比四旋翼构型，八旋翼在单动力异常时仍具备更充裕的姿态控制余量，适合对悬停稳定性和任务连续性要求较高的场景，例如低空巡检、航测挂载、应急通信中继、科研试验平台搭建等。机臂长度决定旋翼盘面与中心板的距离，也直接影响相邻螺旋桨之间的安全间隙。设计时需要把桨尖回转圆、电机外径、桨夹厚度和臂端安装座宽度一起校核，不能只按机臂中心线估算间距；若桨尖间隙过小，高速旋转时容易受到气动干扰和结构变形影响，若臂展过大，则会增加整机转动惯量并降低姿态响应。

　　机臂与中心板的连接区域是载荷传递的关键位置。电机产生的拉力、扭转载荷和飞行中的交变振动都会沿机臂传入中心板，因此臂根夹持面、紧固件排布和补强片形状需要保证足够的接触刚度。模型中机臂以细长杆件形式向外伸展，端部设置电机安装座，座面应保证电机轴线与机臂、中心板之间的安装角度一致。多旋翼对电机轴线平行度和桨平面水平度较敏感，若各动力单元安装基准不一致，飞控需要持续补偿姿态偏差，不仅增加电调和电机负荷，也会降低悬停精度。

　　螺旋桨采用两叶桨形式，桨叶通过桨夹固定在电机输出端。相邻旋翼的旋转方向通常按多旋翼配平要求交替布置，用以抵消反扭矩；在结构建模阶段，需要把正反转桨的空间姿态、桨叶前缘方向和桨夹锁紧位置表达清楚，便于后续检查装配干涉。桨叶本身属于薄件，三维模型中重点体现的是回转包络和安装关系，实际工程中还需结合桨距、动平衡、材料韧性和断裂风险进行选型。围绕旋翼区域不应布置突出的线束或尖锐附件，尤其在桨叶旋转平面附近，任何外露零件都可能造成撞击损伤。

　　下部起落架采用侧向支撑结构，横梁与斜撑共同把着陆冲击传递到机臂或中心板附近。起落架高度需要兼顾任务载荷挂载空间和地面着陆稳定性：高度不足时，下方吊舱、相机或电池容易触地；高度过大时，整机重心抬高，着陆瞬间更容易倾覆。支腿端部可设置缓冲套或防滑垫，用于吸收硬着陆冲击并增加地面摩擦。起落架横向跨距也应与整机最大宽度匹配，确保在轻微坡地或不平整地面起降时，支撑多边形能够覆盖整机重心投影。

　　从安装边界看，整机外轮廓主要由八组螺旋桨的回转圆决定，运输和收纳时需要关注机臂是否可拆、桨叶是否可卸以及中心板叠层尺寸。机架上方可设置GPS、天线或视觉模块，下方则适合挂载电池、吊舱和任务设备，但附加载荷不能侵入桨盘平面，也不能明显改变重心位置。电池布置应尽量靠近整机几何中心，并保留绑扎、插拔和快拆空间；飞控与磁罗盘、电流模块、接收机等器件的相对位置也要远离强电流线路，减少电磁干扰。

　　结构设计上，该平台强调对称布置与模块化装配。中心板、机臂、电机座、起落架和桨叶均可作为独立部件进行替换，便于在维护时快速拆换受损零件。放射状机臂使动力单元分布清晰，线缆可沿臂体内侧或下方走线，并在臂根处集中进入中心板。走线时应预留飞行振动所需的松弛量，同时避免线束贴靠旋转件。整机建模需要把紧固件孔位、臂端座面、起落架铰接位置和中心板安装孔统一到同一装配基准上，这样后续生成工程图、做干涉检查或进行轻量化改型时，结构关系才不会失真。

　　在实际使用中，这类八旋翼平台并不追求复杂外形，而是依靠稳定的几何布局、合理的载荷传递路径和充足的旋翼间隙获得可靠飞行表现。设计评审时应重点核对桨尖净空、电机座安装面、臂根夹持强度、起落架支撑范围、中心板设备安装空间以及外部载荷挂载边界，使三维装配模型既能表达整机形态，也能为后续零件加工、器件选型和现场装配提供明确依据。
