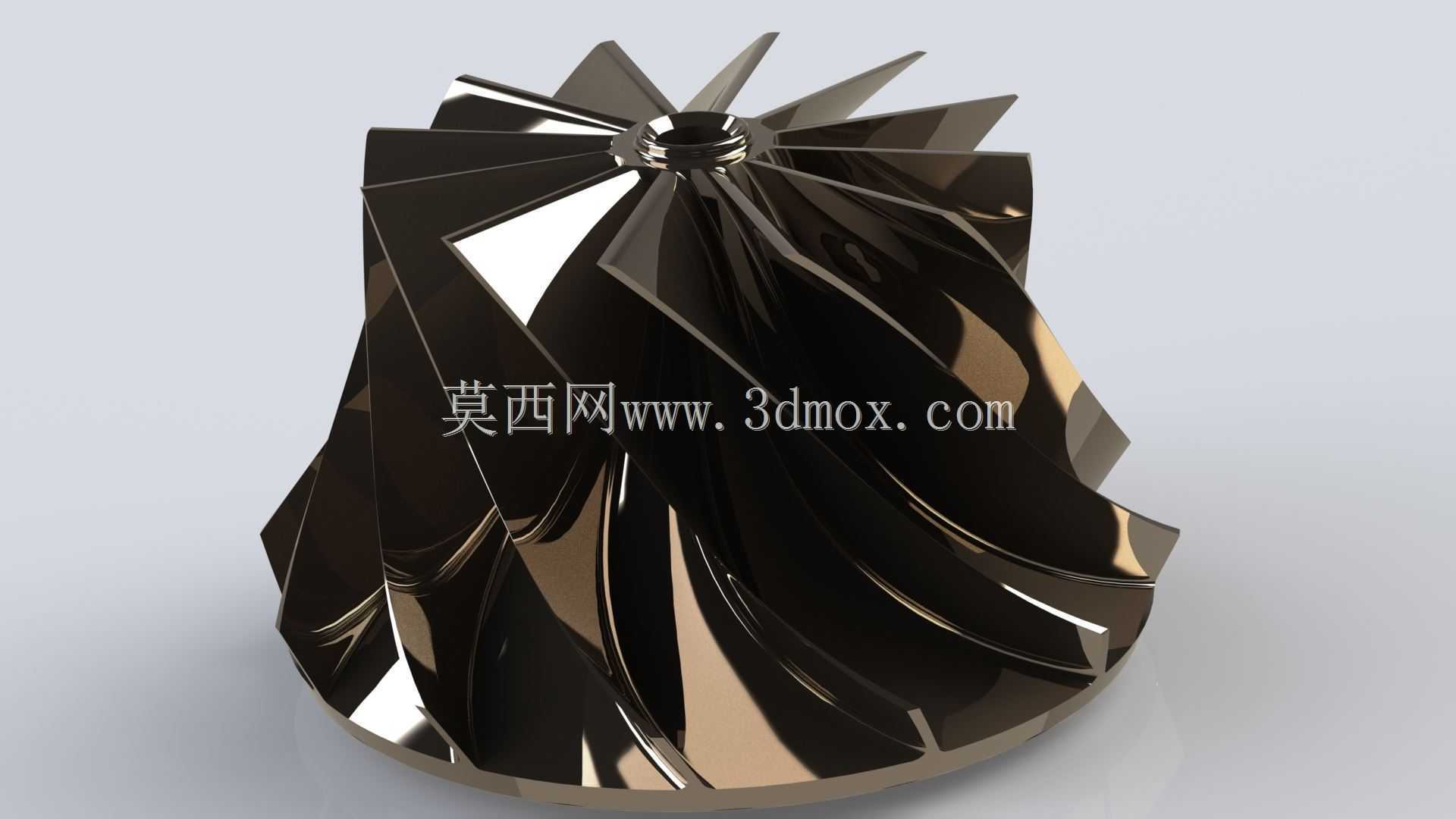

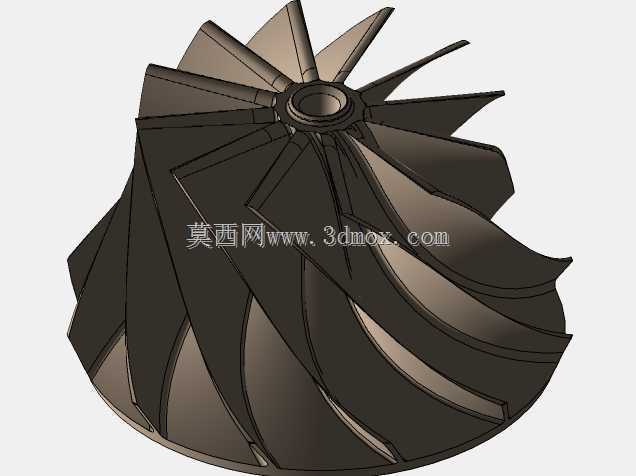

压缩机轴向涡轮叶轮结构设计

　　该部件为压缩机核心做功元件，直接决定整机压比、效率与运行稳定性，在离心式压缩机、涡轮增压器、小型燃气轮机等透平类设备中承担能量转换功能，通过高速旋转将原动机输入的机械能传递给流经叶片的工质，完成工质动能向压力能的转化，是气动设计与结构设计耦合度极高的核心零件。从实际应用场景来看，这类轴向布置的叶轮常适配小流量高压比的工况区间，在车载涡轮增压器、工业流程压缩机首级、航空辅助动力单元压缩段中广泛使用，运行转速通常覆盖每分钟几万转到十几万转区间，对叶片型线精度、轮盘强度、动平衡等级都有极高要求。设计过程中首先要匹配整机气动性能指标，叶片采用三元扭曲型线，沿叶高方向从轮盖侧到轮盘侧的安装角、弦长、厚度均做连续渐变设计，

　　避免叶道内出现气流分离，同时控制叶顶间隙泄漏量，保证不同工况下的气动效率稳定。结构设计层面，轮盘采用等强度设计思路，从中心轮毂处向外缘逐渐减薄，既降低旋转状态下的离心应力集中，也能控制整体转动惯量，提升转子系统的响应速度；中心轮毂位置设置定位轴孔与键槽（或端面压紧结构），保证与主轴的同轴度配合，配合公差通常选用过渡配合加过盈辅助，避免高速运转下出现连接松动。叶片前缘做小圆角钝化处理，降低来流冲击损失，尾缘做减薄设计减少尾迹涡流损失，相邻叶片构成的流道沿气流方向做收敛设计，保证工质在流道内平稳加速升压。安装边界上，叶轮轮盖侧与壳体密封件的间隙通常控制在0.2-0.5mm区间，间隙过大会导致回流损失增大，

　　间隙过小则容易在热态膨胀下出现刮蹭故障；轮盘背侧与密封腔体的配合尺寸需要匹配平衡盘的卸荷结构，抵消部分轴向推力，降低止推轴承的负载。建模过程中需要重点关注叶片与轮盘的过渡圆角，该位置是应力集中高发区，圆角半径通常不小于3mm，避免高速旋转下出现疲劳裂纹；同时要做动平衡去重区域的预留，通常在轮盘端面或轮盖外缘设置去重带，方便后续动平衡工序的材料去除。从实际运维角度，这类叶轮的表面粗糙度需要达到Ra1.6以下，降低气流摩擦损失，同时提升表面抗冲蚀能力，在含尘工况下使用时还需要做表面硬化处理。设计阶段还要做临界转速校核，保证叶轮的固有频率避开运行转速区间的共振点，避免出现叶片共振断裂故障；流道的型线偏差需要控制在0.1mm以内，否则会导致气动性能下降，整机压比达不到设计指标。
