机架管道钳夹固定支撑结构设计

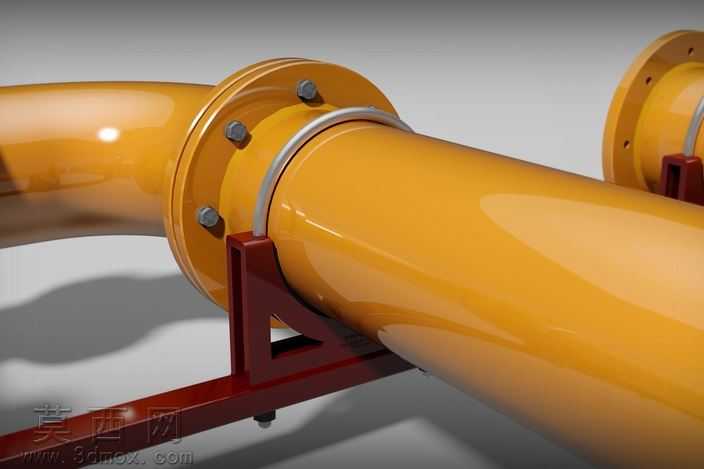

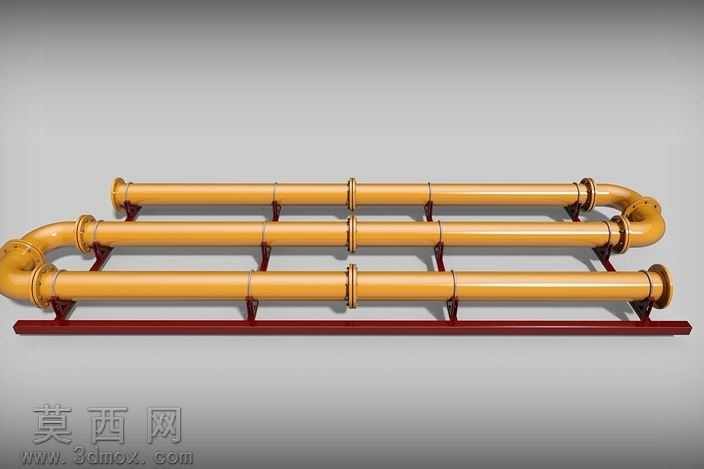

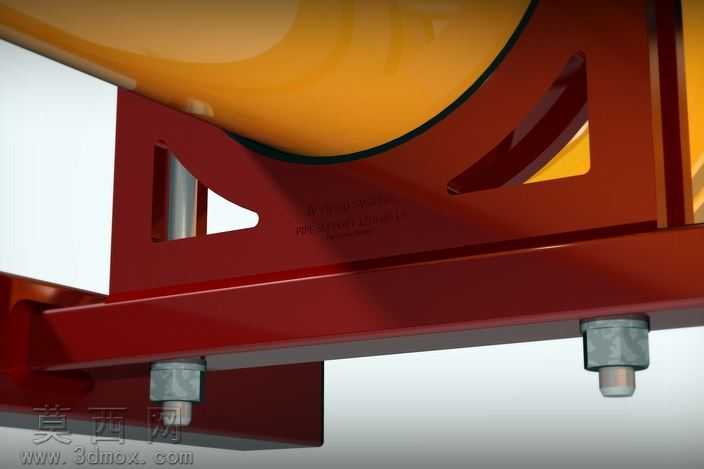

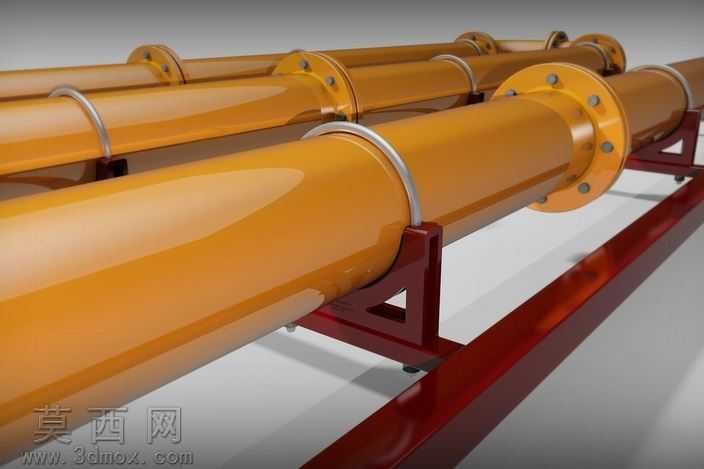

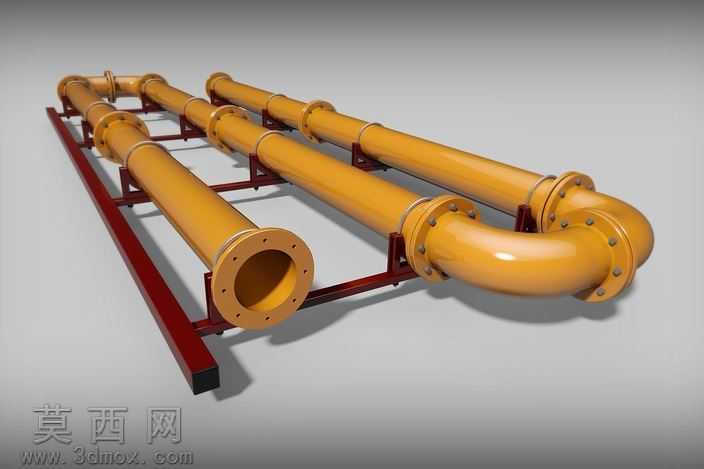

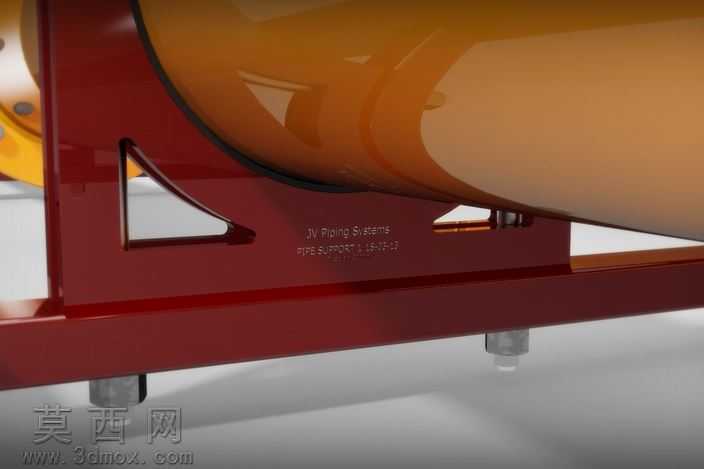

本作品为机架管道钳夹固定支撑结构的三维设计成果，采用Autodesk Inventor完成全参数化建模，建模过程严格遵循机械装配设计逻辑，先完成各组成零件的独立建模，再按照实际装配约束完成整体组装，确保各部件的配合关系完全符合实际生产装配要求。模型整体包含多根平行排布的输送管道、配套法兰连接件、U型抱箍管夹以及底部红色支撑机架四大核心部分，每一处结构细节都做了精细化还原：管道部分还原了真实工业管道的壁厚、端面法兰的螺栓孔位分布、法兰盘与管身的焊接过渡结构；U型抱箍管夹还原了金属箍带的圆弧贴合面、箍带与支撑座的连接结构，确保管夹与管道外壁能够完全贴合，实现稳定的夹持固定效果；底部支撑机架采用型钢焊接式框架结构，还原了型钢的截面轮廓、支撑脚的调平结构、机架与管夹支撑座的螺栓连接点位，整体结构的受力路径清晰合理。渲染阶段采用工业产品级渲染参数，管道表面赋予亮面橘黄色工业防护漆材质，还原漆面的高光反射与细腻质感，法兰盘、抱箍箍带赋予金属镀锌材质，呈现银灰色金属的哑光金属质感，底部支撑机架赋予深红色防锈漆材质，不同材质的质感区分明确，光影效果采用柔和的工业场景布光，既清晰展现各部件的结构轮廓，又通过明暗层次凸显整体装配的空间关系。设计思路围绕管道在机架上的稳定夹持需求展开，重点验证多管道并行排布时的夹持布局合理性，通过等间距排布的管夹支撑结构，平衡管道的承重分布，避免管道因长距离排布出现下垂变形，同时法兰连接结构的设计预留了管道拼接扩展的空间，可适配不同长度的管道排布需求，抱箍式的钳夹结构既保证了足够的夹持力，又不会过度挤压管道造成管壁损伤，整体结构可直接作为工业管路铺设、实验台管路搭建的参考设计方案，所有零件的建模参数都可根据实际管道管径、排布间距需求进行快速调整，具备较强的通用性与可修改性。
