八旋翼扫雷探测无人机结构设计

　　这套八旋翼扫雷探测无人机的结构方案，核心面向未爆弹药排查、雷场先期踏勘、危险区域金属目标识别这类高风险作业场景，不需要人员直接进入可疑区域，就能通过低空低速飞行完成大范围扫查，把传统人工探雷需要直面的触雷风险转移到空中平台上。

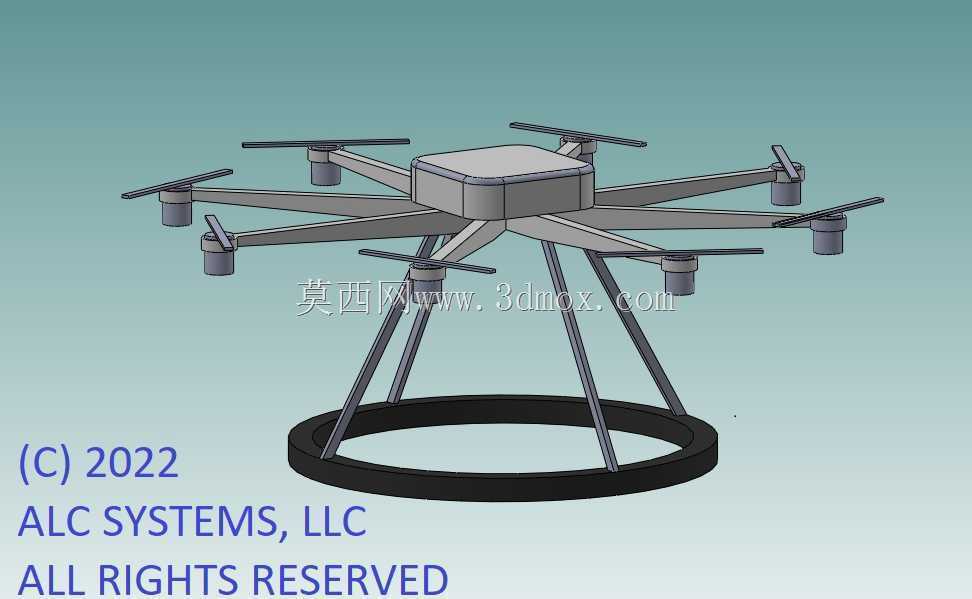

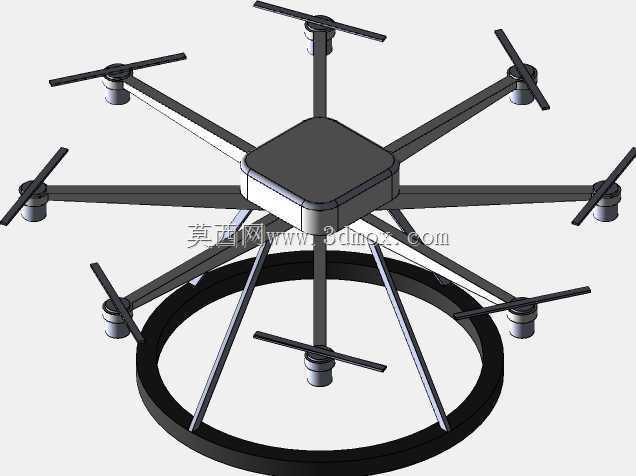

　　从实际作业逻辑来看，整机采用八轴八旋翼的布局，相比常见四旋翼消费级机型，八旋翼的动力冗余度更高，单台动力单元出现异常时剩余旋翼仍能维持姿态可控，在扫雷这类不允许平台失控坠落在可疑区域的任务里，冗余设计是首要考量。机臂采用放射状均匀分布的构型，相邻机臂夹角一致，旋翼转动时的下洗气流不会在机架中心区域形成乱流干扰，同时各旋翼的拉力轴线均垂直于机身安装平面，飞控调参时的力矩解算更简单，姿态响应的线性度更好。

　　机身主体为扁平化的盒式舱体，这个舱段内部用来安置飞控板、供电电池、信号传输模块以及探测数据处理单元，舱体外形做了棱边倒角处理，既减少飞行时的气动阻力，也避免尖锐棱边在野外作业剐蹭植被、操作人员搬运时划伤。机身下方没有直接挂载探测设备，而是通过四根斜向支撑腿连接底部的环形安装架，这个环形架就是金属探测模块的安装基准面：环形的轮廓完全避开了八组旋翼的正下方投影区域，旋翼下洗的高速气流不会直接吹到探测端，既降低了气流扰动带来的探测信号噪声，也避免地面扬尘被气流卷起覆盖探测传感器。

　　支撑腿采用向外倾斜的张角设计，四个连接点分别固定在机身下部的四个承力座上，下端汇聚连接到环形架的安装耳，这种斜撑结构把探测端的载荷均匀分散到机身框架上，飞行时机身的姿态振动不会直接刚性传递到探测环，斜撑的构型还能提供一定的阻尼效果，过滤旋翼高频振动对探测精度的影响。环形架的内径尺寸预留了足够的探测线圈安装空间，线圈可以沿环体内侧嵌装，整体重心落在整机的几何中心竖直线上，不会出现单侧偏载导致的飞行姿态配平困难。

　　设计过程中首先确定的是探测任务的离地高度要求：金属探雷作业需要探测端保持距离地面0.5到1.5米的稳定高度，既不能过低导致地形起伏时碰撞地面，也不能过高削弱金属目标的信号强度。因此机架的支撑腿长度经过匹配，在正常巡航悬停状态下，环形探测架的离地高度刚好落在这个最优区间，不需要额外做复杂的高度调节机构，减少活动零部件也就降低了野外故障概率。

　　动力单元的安装座直接集成在每根机臂的末端，电机座的安装平面和机臂轴线垂直，旋翼锁紧后桨叶的旋转平面处于同一水平面，八组桨叶的旋转范围互不重叠，相邻桨叶之间预留了足够的安全间隙，大机动飞行时也不会出现打桨问题。机臂和中心机身的连接位置做了加厚的承力凸台，飞行时旋翼产生的拉力通过机臂传递到中心框架，凸台结构避免连接位置出现应力集中，长期起降振动下不会出现机臂根部断裂的问题。

　　起降阶段这套结构也有明显优势，下方的环形架同时可以作为落地支撑的外围防护，即使在不平整的野外草地、碎石地面降落，环形轮廓先接触地面，支撑腿随之承接整机重量，不会让探测线圈直接磕碰地面。环形架的截面采用封闭的中空型材设计，在保证整体刚性的同时控制自重，不会因为额外增加探测挂载就过度压缩无人机的续航时间。

　　任务执行时，无人机按照预设的扫测航线低速平飞，底部环形架内的金属探测模块持续采集地下金属目标信号，数据实时回传到地面站，标记出可疑雷区的坐标位置，后续排爆人员只需要针对标记点做精准处置，不需要整片区域徒步摸排。整机的结构拆分也考虑了野外运输需求，机臂可以设计为快拆结构，拆卸后整机可以收纳到便携运输箱内，抵达作业现场后快速组装即可起飞，适配边境排查、战后区域清理、野外遗留爆炸物踏勘等多种复杂作业环境。
