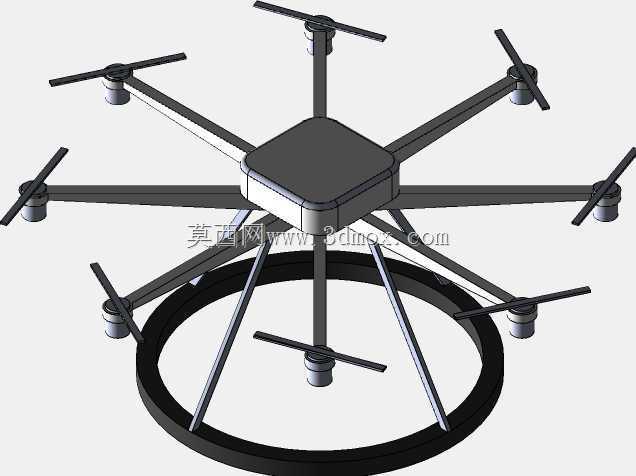

八旋翼低空巡检无人机机架结构

　　这套八旋翼无人机机架结构面向低空巡检、场地测绘、安防巡查与轻载挂载作业场景，整体采用中心承载舱向外辐射八组机臂的布局形式，通过多旋翼冗余配置提升单动力失效后的姿态维持能力，适配对飞行稳定性、任务容错率要求较高的户外作业需求。中心承载舱采用带圆角过渡的方形封闭壳体，内部预留飞控板、电池组、导航模块与任务载荷的安装空间，壳体棱边做圆弧倒角处理，既降低装配过程中的锐边磕碰风险，也减少飞行过程中棱角处的气流分离。八根机臂沿中心舱周向均匀分布，相邻机臂夹角保持一致，使各旋翼拉力轴线围绕整机重心对称布置，飞行控制时各通道动力分配更均衡，偏航、俯仰、滚转三个姿态轴的力矩耦合更容易在调参阶段解耦。机臂末端设置电机安装座，座面预留电机固定孔位，

　　孔位间距匹配主流无刷电机的安装法兰，旋翼桨叶通过电机轴向上方伸出，相邻旋翼的旋转范围在水平投影上保持足够安全间隙，避免大机动飞行时桨叶发生干涉。机臂采用细长杆件结构，在保证臂长满足桨距要求的前提下尽可能降低结构自重，臂身与中心舱连接处做加强过渡，将电机振动产生的交变载荷分散到中心舱框架上，避免连接根部出现应力集中。机架下部设置环形起落支撑结构，环形件通过多根斜向支撑杆与中心舱底部相连，落地时环形圈先接触地面，接触载荷沿斜撑杆传递至中心框架，相比独立支脚结构，环形起落架在不平整地面、草地或轻微坡地起降时拥有更大的支撑包络，侧翻阈值更高。环形支撑的内径尺寸预留了任务吊舱的下放空间，若在机腹挂载相机、云台或小型检测设备，

　　起落架环圈不会遮挡下方视野，也能在降落时为吊舱提供周边防护。从安装边界来看，整机展开后旋翼扫掠范围由机臂长度与桨叶半径共同决定，三维结构中各机臂处于同一水平高度附近，电机座安装面保持水平，保证旋翼拉力方向基本垂直于机臂平面；中心舱内部的电池安装区靠近整机重心位置，可通过前后调整电池位置配平不同任务载荷带来的重心偏移。机臂与中心舱的连接位置适合设计为快拆或折叠结构，运输时向外伸展的机臂可收拢，缩小包装箱尺寸；现场作业时展开后依靠定位面保证臂长和角度重复一致，减少每次拆装后的动力校准工作量。结构设计中还需要关注振动传递路径，电机运转产生的高频振动沿机臂向中心舱传播，飞控安装区可预留减震垫安装空间，任务云台则宜采用独立减震悬挂，

　　避免机架振动影响成像质量。八旋翼配置相比六旋翼或四旋翼，在总起飞重量相同的情况下单个电机承担的拉力更低，旋翼转速可以工作在更高效区间，同时某一电机出现异常时，剩余动力系统仍可通过控制分配维持有限姿态控制，适合搭载较轻检测设备执行航线稳定的巡查任务。机架环形起落架同时可作为机载设备的外围防护圈，在贴近建筑物、杆塔或设备表面飞行时，环圈能够先于桨叶接触障碍物，降低桨叶直接碰撞造成坠机的概率。整体建模过程中，中心舱、机臂、电机座、斜撑杆和环形起落架之间的装配关系清晰，各连接部位的孔位和贴合面均按实际装配逻辑处理，可直接用于机架方案评审、干涉检查、飞行包络确认以及后续轻量化改型。
