土耳其信天翁巡飞导弹外观结构数模

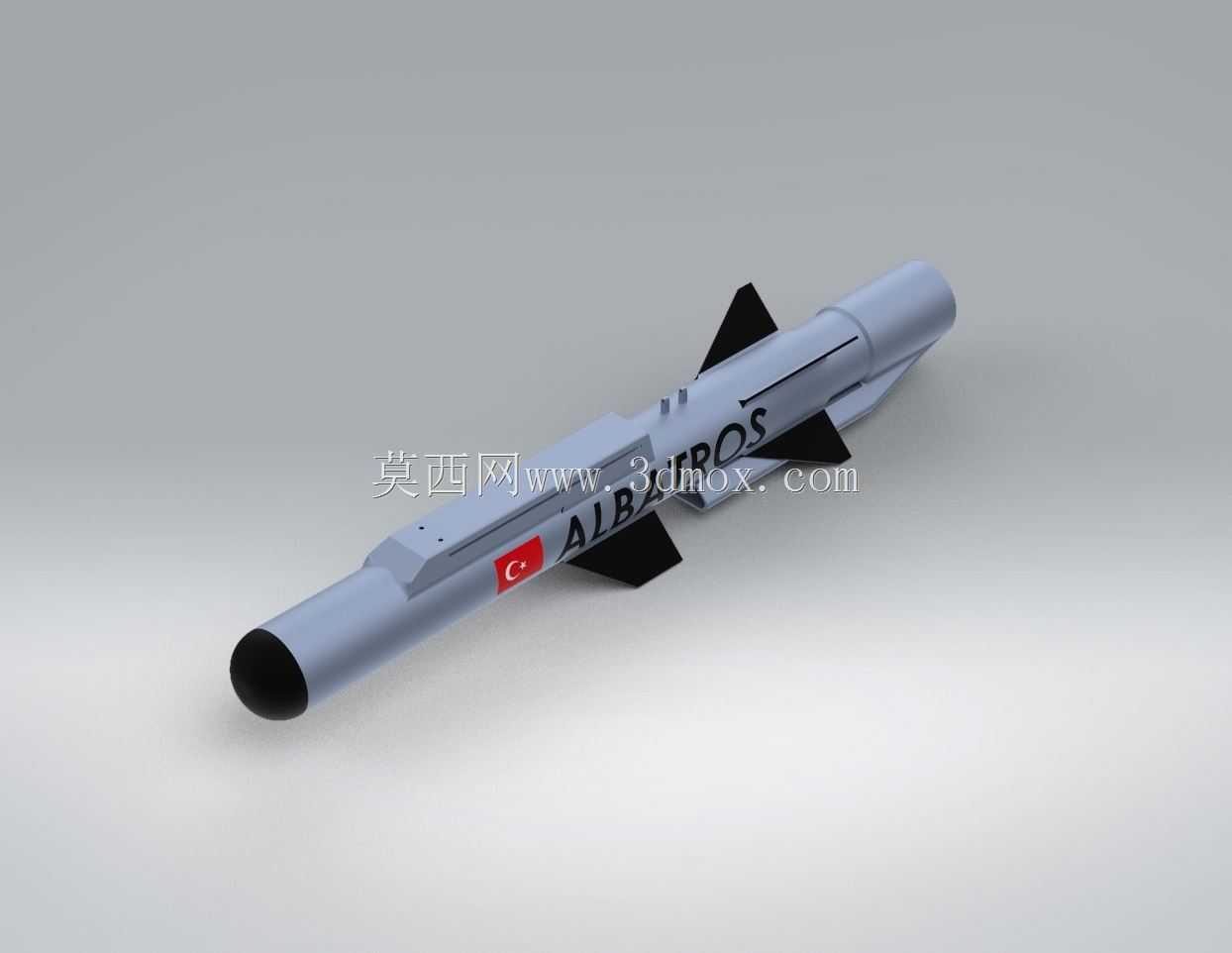

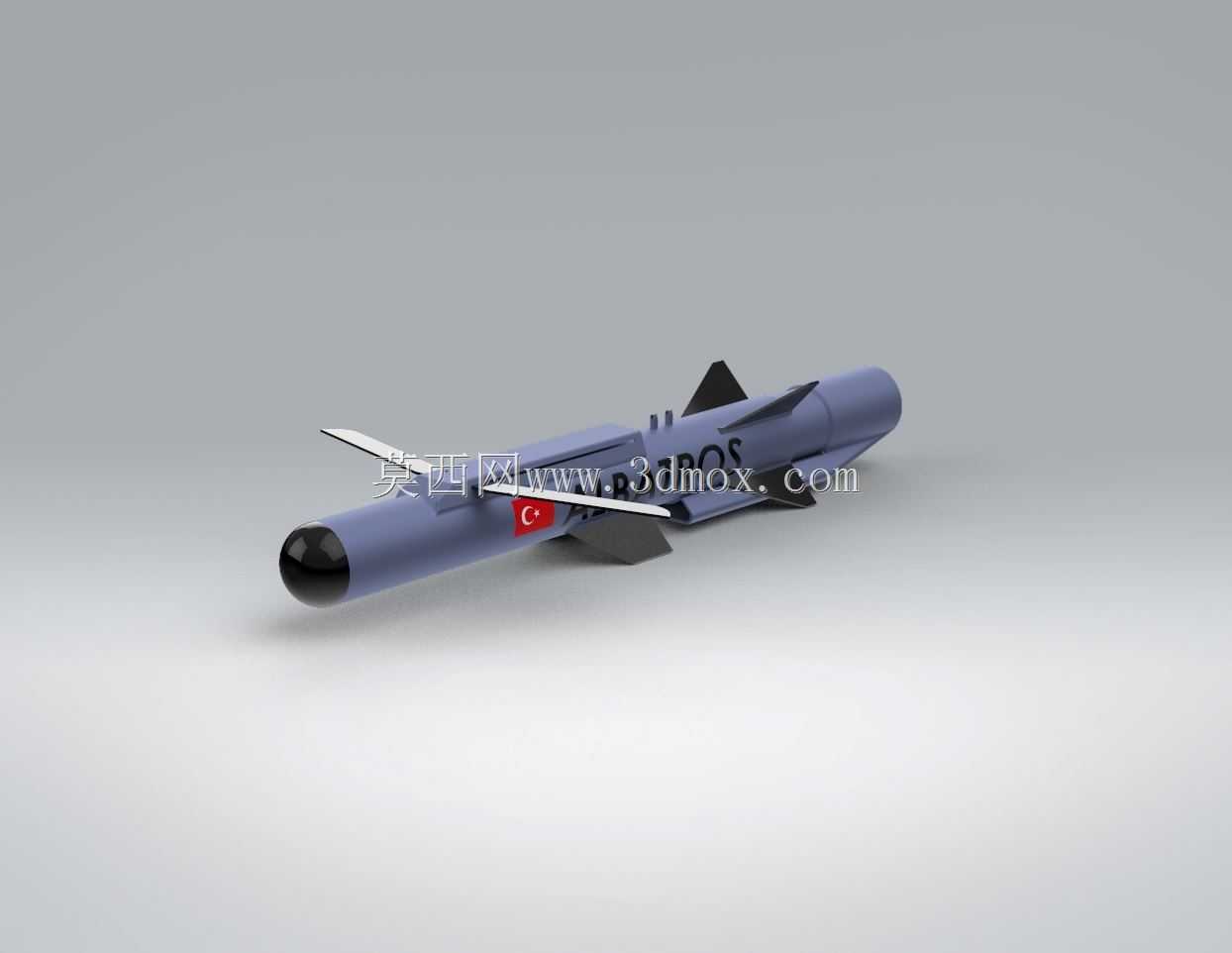

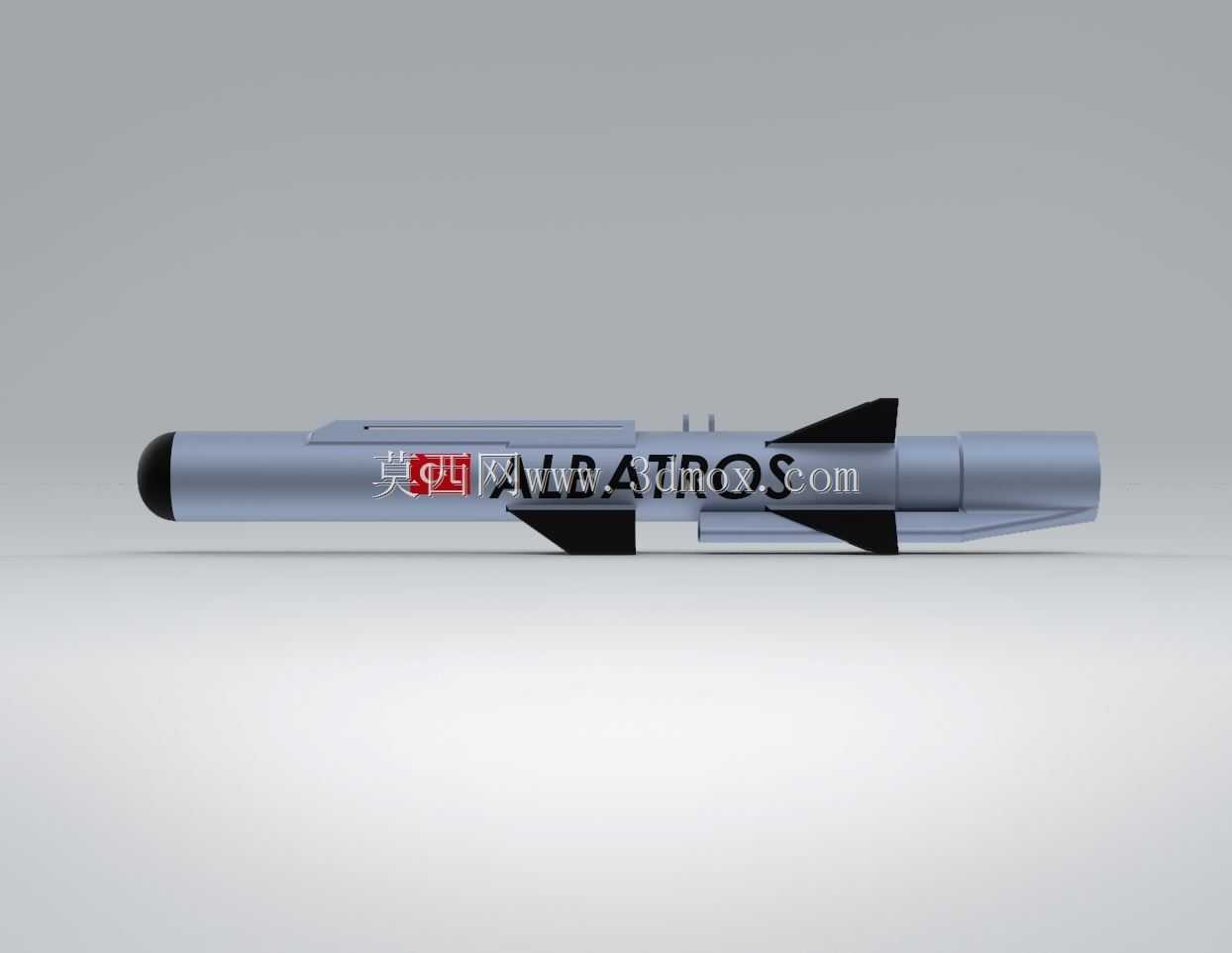

　　该套三维数模围绕小型涡喷/涡扇动力巡飞导弹的外观与总体布置展开，弹体采用细长圆柱形主体，前端设置黑色导引/整流头锥，中段布置折叠或固定弹翼，尾部配置稳定尾翼与动力舱段，整体呈现典型低空亚声速巡航弹药的构型特征。建模时将弹身作为主基准，沿轴线分段建立头锥、导引舱、载荷舱、燃料/设备舱、发动机舱和尾喷口区域，各段通过同轴回转体衔接，外表面保持连续顺滑，便于后续开展气动外形校核、挂装适配和展示装配。弹翼与尾翼采用薄翼面结构，翼根处预留与弹身连接的安装边界，翼面后掠和安装角在数模中均有体现，可用于观察飞行状态下的安定面布局。弹体侧面标识、红色国籍标记及字母涂装作为外观层处理，不影响内部结构分区，却能在方案评审、训练演示和装备科普场景中提高识别度。

　　从实际用途看，这类巡飞导弹通常承担战场侦察、目标指示、精确打击和巡飞压制任务，可由地面发射车、便携架或舰载平台投放，借助小型喷气动力获得较长续航距离。弹体头部空间适合安装光电导引头、卫星导航组件或半主动激光接收装置，中段舱段可容纳战斗部、飞控计算机、电池、伺服机构和燃油系统，尾部则对接发动机与尾喷管。数模虽然以外观表达为主，但舱段划分遵循真实总体设计逻辑：头部钝锥兼顾导引头视场与气动阻力，圆柱段提高内部容积利用率，尾部收缩以匹配发动机排气和尾翼安装。

　　结构设计上，弹身直径、总长和翼展需要在运载边界、发射筒尺寸与飞行稳定性之间平衡。细长弹体有利于降低阻力并增加燃油或设备长度，但会对抗弯刚度、舱段连接和运输支撑提出要求；翼面尺寸过小会降低升阻比和操纵裕度，过大则不利于箱式发射或车载密集装载。该模型将四片尾翼布置在尾部附近，利用远离质心的位置增强航向与横向稳定，中部弹翼提供主要升力，形成清晰的气动承力面分工。翼面与弹身连接处可进一步细化为螺钉紧固、插接锁块或折叠机构，若用于工程深化，应补充翼面折叠角、锁定行程、展开间隙和发射筒内壁间隙。

　　安装边界方面，数模可用于检查导弹在发射架、储运箱和车辆武器站上的包络关系。弹体前后支撑点应避开导引头脆弱窗口和尾喷口高温区，托架型面需与圆柱弹身贴合，夹紧机构不得干涉翼面展开路径。车载集成时，要核对发射筒长度、导轨导向块、电气连接器位置和装填姿态；若采用多联装，还需考虑相邻弹体翼尖间隙、发射燃气排导以及再装填操作空间。尾喷口与发射装置后端应保留足够热防护距离，头部整流罩在运输状态下可设置保护罩，防止砂石擦伤导引窗口。

　　建模过程中，回转弹身适合通过草图旋转生成，头锥和尾段收缩曲面需控制曲率变化，避免截面突变造成渲染折痕。弹翼可先绘制翼型或简化平板轮廓，再沿翼展方向拉伸、拔模并修整前缘后掠角；尾翼与弹身相交处应做贴合裁剪，保证装配关系明确。标识贴图宜依附于弹身曲面，涂装边界沿周向包覆，防止展开后出现拉伸变形。对于结构设计人员，该数模可作为总体外形方案、挂装干涉检查和发射平台匹配的直观载体；对于三维建模从业者，也可从中学习细长回转体、薄翼面、曲面贴图和多舱段装配的处理方法。
