家用通风管道蜂窝式空气整流矫直构件

　　家用新风管路、户式中央空调送风支管以及小型通风柜的进风段，经常会遇到气流偏斜、局部涡流和出风不均的问题。风管弯头、变径接头和风机出口附近的气流带有明显切向速度，直接送入房间会造成风口啸叫、局部吹风感过强，过滤段也会因流速分布不均而提前积尘。蜂窝式空气矫直构件正是针对这类小尺寸风管设计的整流部件，通过密集平行的六边形流道把紊乱来流梳理成方向一致的低速均匀气流。

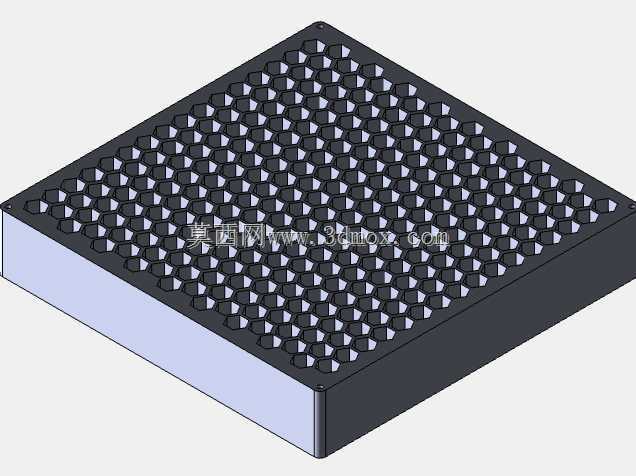

　　从结构上看，该构件整体为140mm×140mm×25mm的薄方块，可直接嵌入相同内截面的方形风管或设备进风口。迎风面布满连续排列的正六边形孔格，孔格对边尺寸约7mm，孔壁厚度控制在1mm左右；构件四角预留X向4mm、Y向2.5mm的安装螺钉过孔，便于用自攻螺钉或机螺钉压紧在风管法兰、过滤器边框或风机入口面板上。25mm的轴向厚度在小截面风管中属于比较克制的尺寸，既能保证整流所需的流道长径比，又不会过多占用吊顶或设备内部空间。

　　六边形孔格的选择并非单纯追求外观。与圆孔阵列相比，在相同开孔率下，六边形蜂窝壁面相互连接，没有孤立的薄壁圆柱，整体抗弯和抗扭刚度更好；孔格之间共用侧壁，材料利用更充分，注塑或3D打印成型时冷却收缩也更均匀。气流进入每一个小通道后，横向速度分量被壁面不断耗散，沿通道方向的速度被保留，出流截面速度分布趋于平坦。对家用风管而言，这种结构可明显降低弯头后湍流度，使下游消声棉、过滤网或热交换芯体表面迎风更均匀。

　　建模时需要重点处理孔格阵列与外框、安装孔之间的几何关系。外框应保留一定壁厚，避免边缘蜂窝孔在装配受力时开裂；四角安装孔区域要与蜂窝孔错开，若螺钉孔与某一孔格相交，应在局部补实材料形成凸台，保证螺钉压紧面完整。蜂窝侧壁交汇处形成三向棱线，建模中容易出现细小零厚度面，阵列前应先确认单格壁厚、拔模方向和圆角半径；若用于打印，建议在迎风棱边加0.2至0.5mm小圆角，以减少应力集中并降低风噪。

　　实际选型时，140mm见方的边界适合户式新风支管、桌面排风设备、小型空气净化器进风段以及实验台局部排风罩。安装方向上，蜂窝通道轴线应与风管主流方向一致，构件前后最好保留一段直管段：前方来流若紧邻90度弯头，可把整流件放在弯头后约一倍管径位置；下游若接过滤器，则整流件与滤材之间留出少量均压空间，效果更稳定。四角螺钉孔提供了机械固定方式，也可在框体外周贴密封泡棉，防止未整流气流从边框缝隙旁通。

　　从阻力角度看，7mm级蜂窝孔在家用通风风速下压力损失较小，不会像细密金属网那样迅速积灰，但孔壁仍会拦截部分纤维和大颗粒粉尘，因此布置在预过滤段之后更利于长期维护。构件整体形状规则、外轮廓简单，拆装后可直接水洗或吹扫。对于需要控制噪声的卧室新风系统，蜂窝整流还能破坏大尺度旋涡，使风口处的紊流噪声更偏向低频、柔和，避免金属风阀叶片在偏流工况下产生振鸣。

　　设计深化阶段，可按风管截面调整外框长宽，按允许阻力调整蜂窝对边尺寸和构件厚度：孔格越小、厚度越大，整流效果越强，但积尘敏感性和阻力也会上升；孔格过大则横向速度约束不足。当前参数在紧凑安装边界、结构刚度和通风阻力之间取了较平衡的方案，适合作为小截面风管均流、风机入口矫直和过滤前整流的通用构件。
