航空涡轮发动机叶片转子结构三维数模

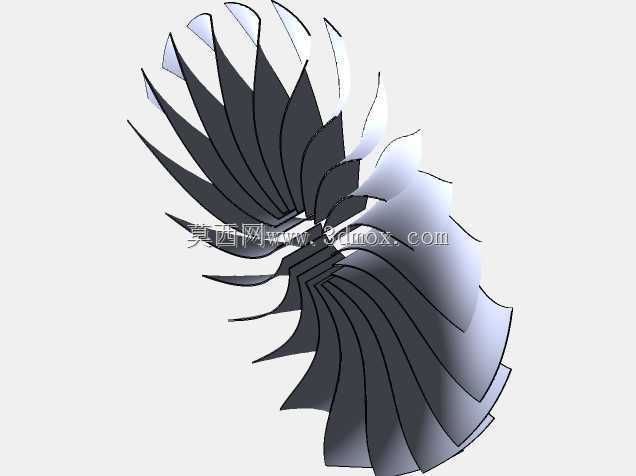

　　这套数模还原的是航空涡轮发动机核心转动段的叶片转子结构，主体呈现多级弯扭叶片沿轮盘周向阵列排布的形态，叶片型面从叶根到叶尖采用连续变截面扭转设计，前缘薄而圆滑、后缘逐步收窄，叶身曲面顺着气流进出方向形成合理掠角，相邻叶片之间留出均匀的流道间隙，轮盘外缘与叶根衔接处做了加厚过渡，整体构成能够在高温高速工况下完成能量转换的核心做功部件。

　　从实际服役场景来看，这类涡轮转子既可以出现在小型涡喷、涡扇发动机的燃气涡轮段，也可作为涡轴发动机动力涡轮的参考结构，地面燃气轮机、车用涡轮增压器的压叶轮与涡轮轮盘在造型逻辑上也与其高度同源。设备运行时，燃烧室排出的高温高压燃气沿轴向冲击叶身通道，气流在弯扭叶栅间膨胀加速，将焓降转化为驱动轮盘旋转的机械功，转子输出的扭矩一方面带动压气机持续压缩进气，另一方面可通过传动轴向外输出功率，支撑飞行器推进、直升机旋翼驱动或者地面发电机组运转。

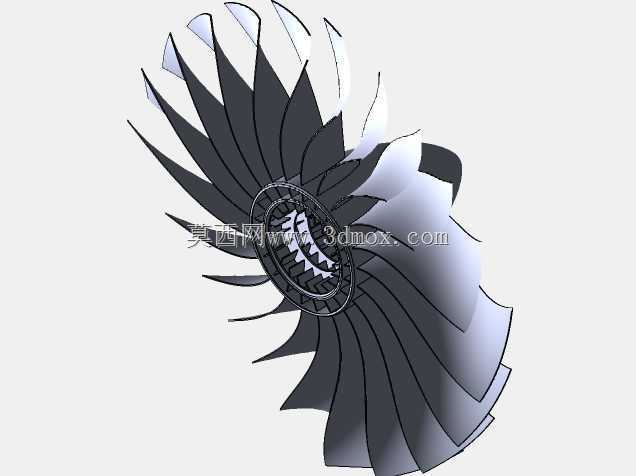

　　建模过程中优先保证叶型的气动连续性，每一片叶片的截面轮廓沿叶高方向按气动载荷分布规律调整安装角，叶根部位采用大圆角与轮盘融合，避免应力集中在榫接区域；叶尖位置预留与机匣内壁配合的微小间隙，既防止转动时刮蹭机匣，又尽量减少叶尖漏气损失。轮盘本体采用盘鼓结合的轮廓，盘面厚度从中心轮毂处向边缘逐步减薄，中心预留轴孔与键槽定位空间，周边阵列的叶片数量按照通流能力与单叶片载荷平衡选取，保证整周质量分布均匀，高速旋转时不会产生过大的不平衡离心力。

　　结构设计层面，叶身的弯掠角度并非随意造型：进气侧叶片前缘顺着来流方向倾斜，能够降低气流攻角突变带来的分离损失；排气侧后缘对齐出气方向，让燃气流出叶栅时速度方向尽可能贴合轴向，减少余速损失。叶根与轮盘的衔接区域加厚，是因为转子工作时叶片自身质量产生的离心力全部由叶根承载，过渡圆角可以把峰值应力分散到更大面积上，避免疲劳裂纹从转角处萌生。数模中叶片表面为连续光滑自由曲面，没有突兀的棱边，既符合气动流道对壁面粗糙度的要求，也便于后续加工时采用五轴铣削或者精密铸造完成成型。

　　安装边界方面，整套转子以中心轴线为装配基准，轮盘中心轴孔需与传动轴采用过盈或者花键配合，轴向通过轴肩与锁紧螺母限位，保证运转时不会发生窜动；转子外圆即叶尖围成的最大直径，必须与外部机匣内壁保持设计规定的径向间隙，轴向两端要和相邻的静子叶片、轴承座留出足够的热膨胀间隙，避免高温工况下部件伸长发生碰磨。流道部分的轴向宽度由叶片弦长与级间间距决定，装配时要保证整排叶片的周向间距均匀，任意相邻叶片的流道开口偏差过大都会导致局部气流紊流，引发振动与效率下降。

　　在工程应用里，这类转子结构的三维数模可用于气动方案阶段的叶栅流道校核，也能作为强度仿真的几何基础，导入仿真环境后可施加离心载荷、温度场载荷与气动压力，查看叶身的应力分布、轮盘的形变趋势以及临界转速区间。对于教学与方案演示场景，直观的叶片阵列形态可以清晰展示涡轮级把燃气能量转化为旋转扭矩的工作逻辑，结构设计人员也能在此基础上调整叶片数量、扭角分布与轮盘厚度，匹配不同流量、转速等级的动力装置需求，后续细化时还可在叶根补充榫头结构、在轮盘上增加冷却通气孔，进一步贴近真实量产涡轮转子的完整构造。
