2500升立式支腿配减速机搅拌罐体

　　在精细化工、食品配料、水处理药剂调配的生产车间里，这类带底部驱动搅拌结构的立式罐体是批次混配工序的核心承载设备，不同于顶置搅拌的大容积罐，2500升的容量刚好适配中小批量多品种的柔性生产需求，单批次处理量既能匹配上游原料的投料计量精度，也能衔接下游灌装、中转的输送节拍，避免大罐换产清洗带来的物料浪费与工时损耗。

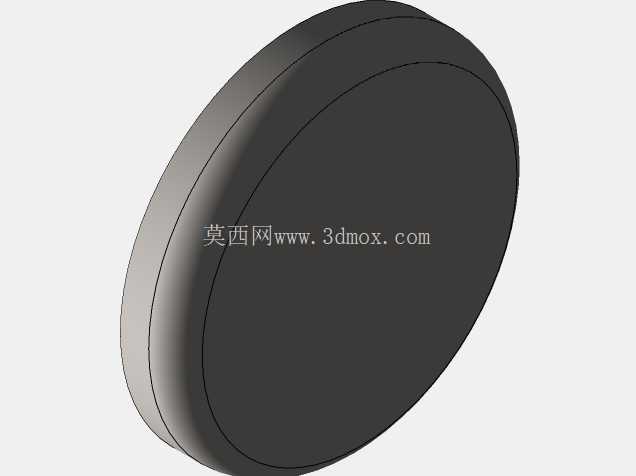

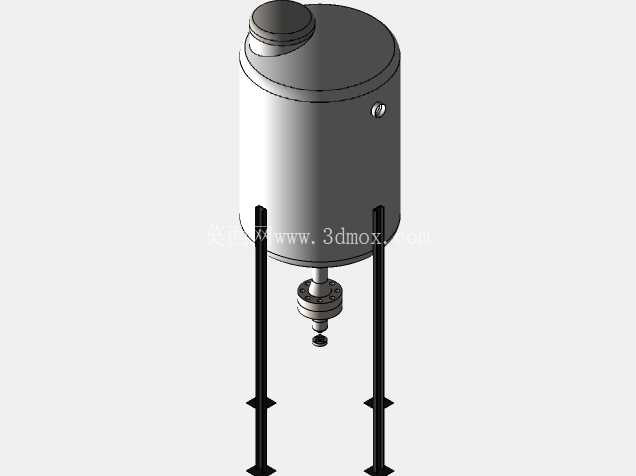

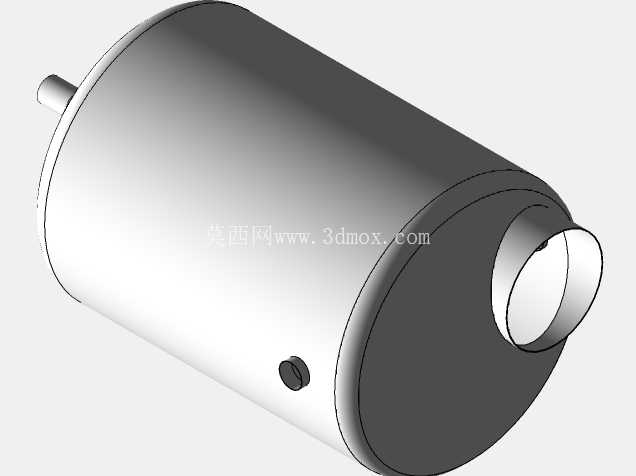

　　从结构设计逻辑来看，罐体采用立式圆柱形态，上封头采用微凸的碟形结构，相比平封头能更好承受罐内微正压的工况，也能减少投料时物料在封头边角的残留积料；底部采用锥底收口设计，配合异径管出料结构，能在排料时最大限度减少罐内残液存量，降低换产清洗的用水量与污水排放。罐体侧面预留的接口可根据工艺需求加装液位计、温度传感器、取样阀等外接配件，接口位置避开搅拌流场的核心扰动区，避免传感器受物料持续冲刷导致的测量误差与部件磨损。

　　支撑结构采用三根等长的立式支腿，支腿底部带方形安装脚板，安装时可通过脚板上的螺栓孔与车间地面的预埋钢板固定，也可加装减震垫减少搅拌运行时的振动传递；支腿的高度预留了底部减速机、搅拌轴、机械密封以及出料阀门的安装操作空间，日常维护时无需挪动罐体即可完成密封件更换、减速机注油、阀门检修等操作，支腿与罐体的连接位置采用加强筋板焊接，避免满罐负载时支腿连接处出现应力集中导致的焊缝开裂。

　　底部驱动的搅拌结构相比顶置搅拌，能大幅缩短搅拌轴的悬臂长度，减少轴端的径向跳动量，降低机械密封的磨损速率，尤其适合中低粘度的水溶性物料混合；配置的减速机输出转速匹配搅拌桨的剪切需求，针对溶液混配、悬浮液分散等不同工况，可通过更换搅拌桨形式调整流场形态，当前结构适配的桨叶形式能让罐内物料形成上下循环的流场，避免重质组分在罐底沉积，保证整罐物料的混合均匀度。

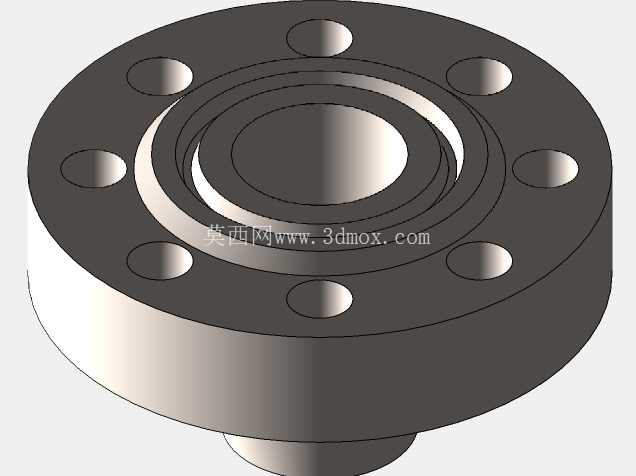

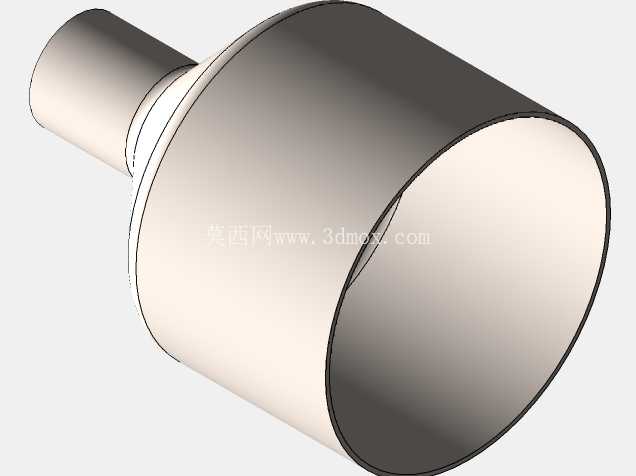

　　罐体上配置的B16.5 2500级焊接法兰属于高压管法兰标准，在需要通入压缩空气压料、或者接入高压清洗管路的工况下，该等级法兰能保证接口的密封可靠性，避免高压工况下的泄漏风险；法兰与罐体的焊接采用全焊透结构，焊接后需做渗透探伤消除焊接缺陷，保证承压部位的结构强度。异径管的配置是为了匹配不同口径的出料管路，无需额外加装变径接头即可对接车间现有输送管道，减少管路安装的配件数量与泄漏点。

　　建模过程中需要重点关注几个安装边界尺寸：首先是三支腿的分布圆直径，直接决定了罐体安装时的基础占地尺寸，现场布置时需要在支腿周边预留至少300mm的操作空间，方便日常巡检与阀门操作；其次是底部减速机的安装法兰尺寸，要保证减速机输出轴与搅拌轴的同轴度公差控制在0.1mm以内，避免轴系偏载导致的轴承过早损坏；再者是罐体总高度要匹配车间的投料口高度，上封头的人孔/投料口位置要对准人工投料或者真空上料机的出料位置，减少投料时的物料散落。另外罐体的壁厚设计需要根据物料比重、工作压力计算确定，2500升的容积在满水状态下总重量达到2.5吨以上，加上搅拌运行时的动载荷，支腿的强度校核需要取1.5倍的安全系数，保证满罐运行时的结构稳定性。

　　在实际应用场景中，这类罐体除了用于物料混合，也可作为中间储液罐使用，搅拌功能可避免储液过程中物料分层、沉降，比如在水处理药剂生产中，储存聚合氯化铝、聚丙烯酰胺溶液时，低速搅拌可防止药剂絮凝沉淀，保证出料浓度稳定；在食品行业的糖浆、果汁调配工序中，罐体接触物料的部位可做镜面抛光处理，满足食品卫生级的清洗要求，锥底结构也能保证CIP清洗时的清洗液完全排净，无清洗死角。
