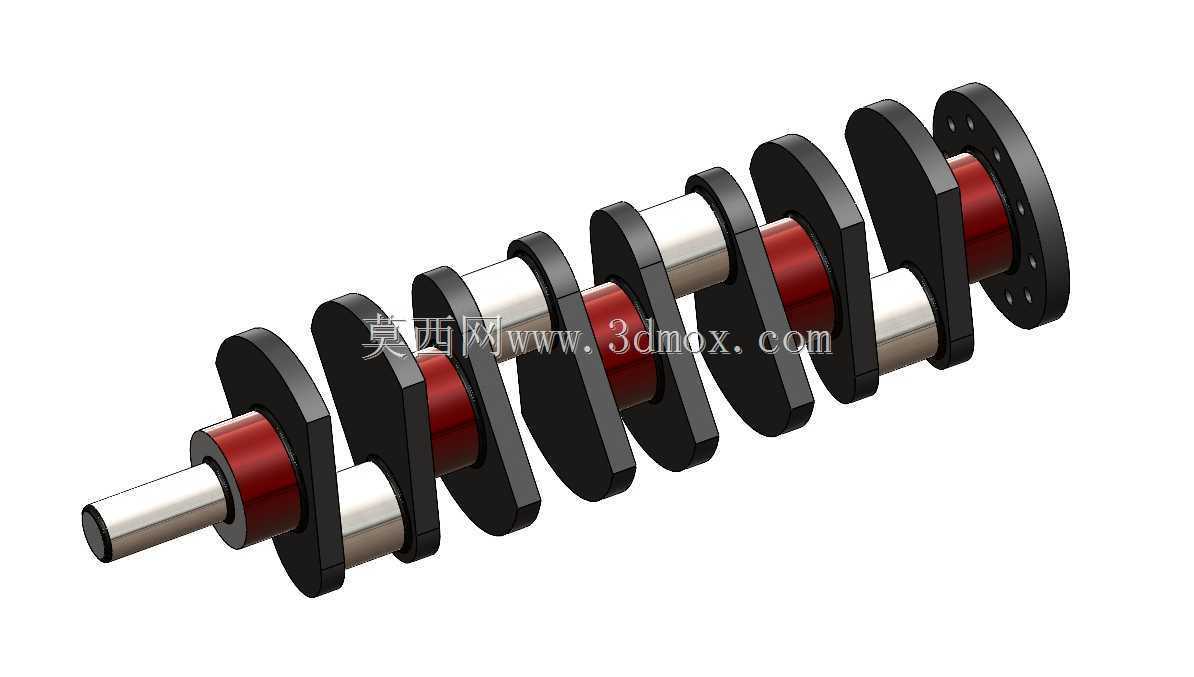

四缸内燃发动机曲轴总成结构设计

项目分类:发动机 发布时间:2024-08-22 ID:765921
  • 四缸内燃发动机曲轴总成结构设计

  曲轴是往复式内燃机里承担动力转换的核心承载件,整套四缸机型的曲轴在整机布局里处于缸体下部主轴瓦座区间,前端通过正时齿轮、皮带轮驱动配气机构与前端附件,后端对接飞轮与离合器总成,把活塞往复直线运动经连杆转化为连续旋转扭矩向外输出。这套结构的设计首先要匹配直列四缸的发火顺序,四个曲柄销按照1-3-4-2或者对应机型标定的相位错开布置,相邻曲拐夹角保持180度,保证四个气缸的做功冲程均匀间隔,整机运转一阶、二阶惯性力得到平衡,降低怠速抖动与全工况振动。

  从实际装机场景来看,这类曲轴广泛适配乘用车1.5-2.0L排量自然吸气或小排量增压汽油机,也可对应同缸径行程的四缸柴油机,装配时主轴颈依次落入缸体主轴承座的轴瓦内,主轴承盖按规定扭矩锁紧后,曲轴可在轴瓦间隙内平稳回转,轴向通过止推片限定窜动余量,避免工作过程中出现前后位移碰擦缸体或油封。连杆大头分别抱合在四个曲柄销上,活塞上行压缩、下行做功的冲击力全部通过连杆传递到曲柄销,再经由曲柄臂传导至主轴颈,最终把扭矩汇总到后端飞轮端。

  结构设计阶段首先要敲定各轴颈的直径与重叠度,主轴颈与曲柄销之间保留足够的径向重叠量,大幅提升曲轴整体抗弯扭刚度,高转速工况下避免轴系出现过大挠曲变形。曲柄臂采用偏心圆盘式配重结构,每块配重的质心朝向曲拐对侧,用来抵消活塞连杆组往复运动产生的旋转惯性力与往复惯性力,四缸机自身全平衡特性配合配重优化,能把主轴颈承受的交变载荷压低到轴瓦材料可承载的区间。轴颈表面设计有高频淬火硬化层,圆角位置做滚压强化处理,缓解交变应力集中,防止长期运转出现疲劳断裂。润滑油路从缸体主油道引油,通过主轴颈内部斜向油孔连通到曲柄销表面,压力油持续在轴瓦与轴颈之间形成油膜,同时向连杆小头衬套供油,保证全转速区间摩擦副处于流体润滑状态。

  外形与安装边界方面,曲轴总长由缸体轴向长度、前端轮系安装空间、后端飞轮壳密封宽度共同约束,前端轴段预留键槽与螺栓孔,用来固定正时齿轮、减振皮带轮,后端法兰面加工有定位销孔与飞轮连接螺孔,法兰外圆匹配曲轴后油封的配合尺寸,保证密封不渗漏机油。各曲柄销的轴向位置严格对应气缸中心距,连杆装配后不会和缸体侧壁、相邻曲柄臂发生运动干涉,曲柄回转外圆与缸体曲轴箱内壁预留足够安全间隙,活塞运行到下止点时连杆大头也不会触碰缸体内部加强筋。

  建模过程中先搭建各主轴颈的同轴基准轴线,再按发火相位偏移生成四个曲柄销的偏心轴线,逐个拉伸生成主轴颈、曲柄销实体,之后绘制两侧配重曲柄臂的轮廓,做过渡圆角平滑衔接,避免尖锐直角带来的应力集中。内部润滑油道按照实际钻孔路径创建斜孔特征,两端油孔开口分别落在主轴颈、曲柄销的摩擦面上,后端法兰、前端键槽、连接螺孔等安装特征全部按装配尺寸还原,完成后可直接做动平衡模拟、曲轴系模态分析,也可导入装配体验证和活塞、连杆、缸体、飞轮的配合关系,排查运动干涉与装配公差问题。实际工程应用里,这套数模既可以用于新机研发阶段的曲轴强度校核、铸造工艺毛坯设计,也能作为教学演示里曲柄连杆机构运动原理的展示载体,清晰呈现四缸发动机动力输出核心部件的完整结构逻辑。
