黑箭运载火箭外观结构三维数模

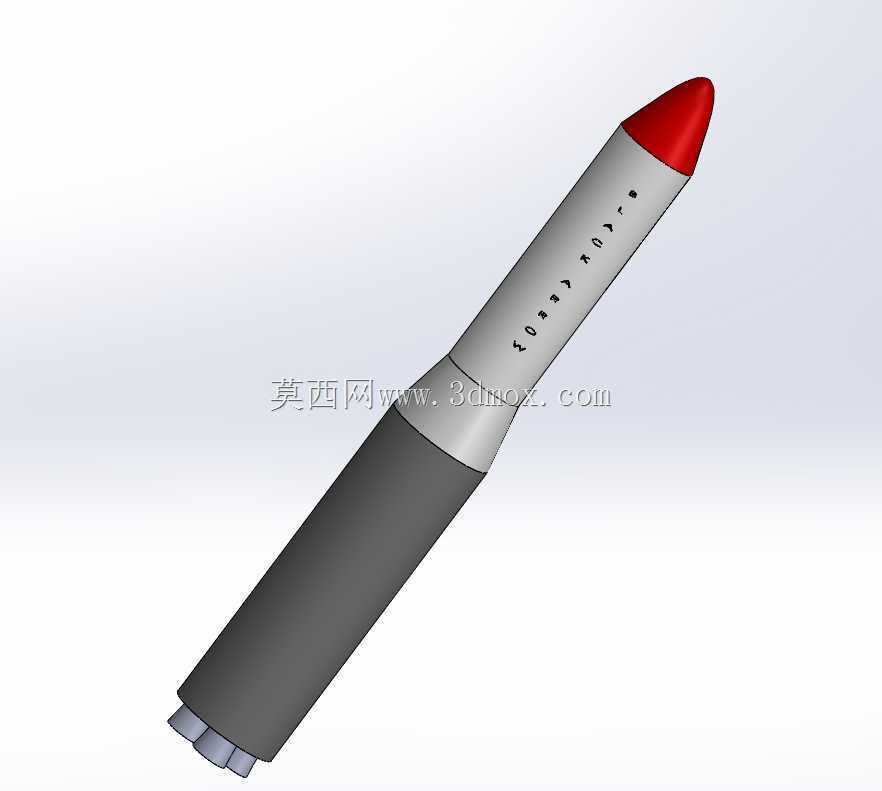

　　这套黑箭火箭三维数模以外观结构表达为主，整体采用细长旋成体布局，头部为红色钝锥形整流罩，中段为银灰色箭体并布置标识字符，下部为深灰色级间与尾段，底部可见喷口轮廓。建模时先按轴线建立基准，再通过旋转特征生成各级主体曲面，保证同轴度与分段过渡连续；整流罩、级间段和尾段分别独立成体，便于后续拆分、剖切或替换细节。

　　从工程展示角度看，该数模适合用于航天科普展陈、运载火箭外形教学、展馆互动装置、影视动画道具以及机械结构课程中的曲面建模练习。它并不承担真实飞行设计所需的强度、气动热或推进系统校核，因此内部贮箱、管路、电气支架和发动机细节未做完整还原，重点放在外部比例、分段关系和视觉识别上。对于需要制作缩比样机的场景，可在现有外形基础上补充内部支撑骨架、配重腔和连接法兰；对于动画或渲染场景，则可直接利用现有分段材质完成姿态展示、发射流程演示和剖面动画。

　　外形组织上，火箭沿纵向分为头锥、有效载荷整流段、主箭体、级间过渡段和尾喷口区域。头锥采用圆弧收尖形式，避免尖锐端部在展示和3D打印过程中产生薄弱结构；箭体圆柱段保持较长直壁，便于贴附标识、增加环向加强筋或布置观察窗等装饰特征。级间位置通过直径渐变和颜色区分形成视觉层级，尾段直径略作收放，底部喷口以简化块状结构表达，既保留火箭识别特征，也控制了模型复杂度。

　　安装边界方面，若作为桌面展示件，需要在尾段下方预留支架接触面，支撑点宜选在重心偏后的圆柱段或尾端环面，避免仅靠头锥或薄喷口承重。竖直陈列时可设计环形底座包覆尾段，水平陈列时宜采用两点托撑，托块与箭体接触面增加橡胶垫或仿形槽，防止局部压痕。用于3D打印时，头锥尖端、喷口边缘和字符凸起属于细小特征，应根据成型工艺设置最小壁厚；用于数控加工展示件时，可将箭体拆分为多段回转件，再通过止口定位和胶粘或螺纹连接组成整体。

　　结构设计思路强调“外观准确、细节适度、修改方便”。各级之间保留清晰分界，曲面尽量采用连续母线控制，减少碎面；标识字符以包覆或凸起方式放在圆柱面上，位置避开分段接缝，便于贴图替换。渲染材质上，红色头锥与金属灰箭体形成明显对比，深色尾段增强稳定感；若导入渲染环境，可进一步增加轻微金属反射、铆钉线、环向接缝和烧蚀痕迹，使展示效果更接近真实运载器。

　　在教学应用中，该模型可用来讲解旋成体建模、曲面光顺、分段装配、同轴基准、外观分色和工程简化原则；在科普展项中，可配合发射台、导流槽、夹持臂等场景资产组成完整火箭发射系统。虽然数模不反映真实火箭的确切尺寸，但它保留了运载火箭的基本形态逻辑，能够为外观方案沟通、结构认知和展示制作提供稳定的三维基础。
