带流场仿真验证的小型探空火箭结构

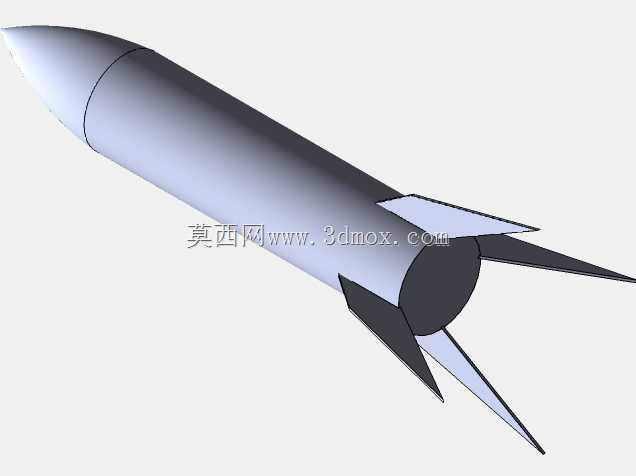

　　这套三维结构围绕小型探空火箭的气动验证需求搭建，整体采用细长旋成体布局，头部为平滑过渡的尖锥形整流段，中段为等直径圆柱箭体，尾部布置四片对称后掠式稳定尾翼，喷口端面位于箭体最末端，外形轮廓完全按照亚音速低空飞行工况的流线要求构建。

　　从实际使用场景来看，这类箭体结构多用于高校航模试验、小型气象探空、气动教学演示以及初级推进系统验证环节。结构建模阶段没有把外观造型作为唯一目标，而是同步考虑了流场计算域的截取需求：头部锥段与圆柱段的衔接位置做了连续曲率处理，避免外形折角在网格划分时产生局部畸变；尾翼根部与箭体外壁的相交区域做了贴合过渡，能够在流体计算中准确还原翼身干扰带来的压力分布变化。尾翼采用十字形对称布置，翼面后缘延伸至喷口端面之后，这种布局在低速出筒阶段可以提供足够的稳定力矩，即便初始发射存在小角度姿态偏差，也能通过翼面气动力快速修正航向。

　　结构设计思路上，箭体各段采用分段式建模逻辑：头锥段单独作为整流罩模块，内部预留载荷舱安装空间，可放置温度采集模块、高度记录装置或者轻量试验载荷；中段圆柱舱为主体承力段，内部可布置储能组件、飞控板与降落伞收纳舱；尾部舱段直接对接发动机安装座，尾翼通过根部连接座固定在尾段外壁，装配时无需在主承力舱壁大面积开孔，能够保证箭体整体抗弯刚度。喷口端面与尾翼后缘的相对位置经过协调，发动机工作时的喷流边界不会直接冲刷尾翼内侧表面，既减少了热流对翼面材料的影响，也避免喷流干涉带来的额外阻力增量。

　　外形尺寸与安装边界方面，整箭长细比控制在适合低空探空的合理区间，箭体圆柱段外径统一，所有内部设备的安装直径都不能超过舱体内壁可用空间，头锥内部载荷需要沿箭体轴线居中布置，将全箭质心调整到压心之前的合理位置，保证飞行静稳定性。尾翼展开后的最大横向轮廓尺寸需要匹配发射导向筒的内径，翼面外缘不能超出发射筒内壁间隙，出筒过程中翼面不会与筒壁发生剐蹭；尾翼后掠角度兼顾了气动效率与结构刚性，翼根沿箭体轴向的连接长度足够分散气动载荷，不会在大机动过载下出现翼面根部撕裂。

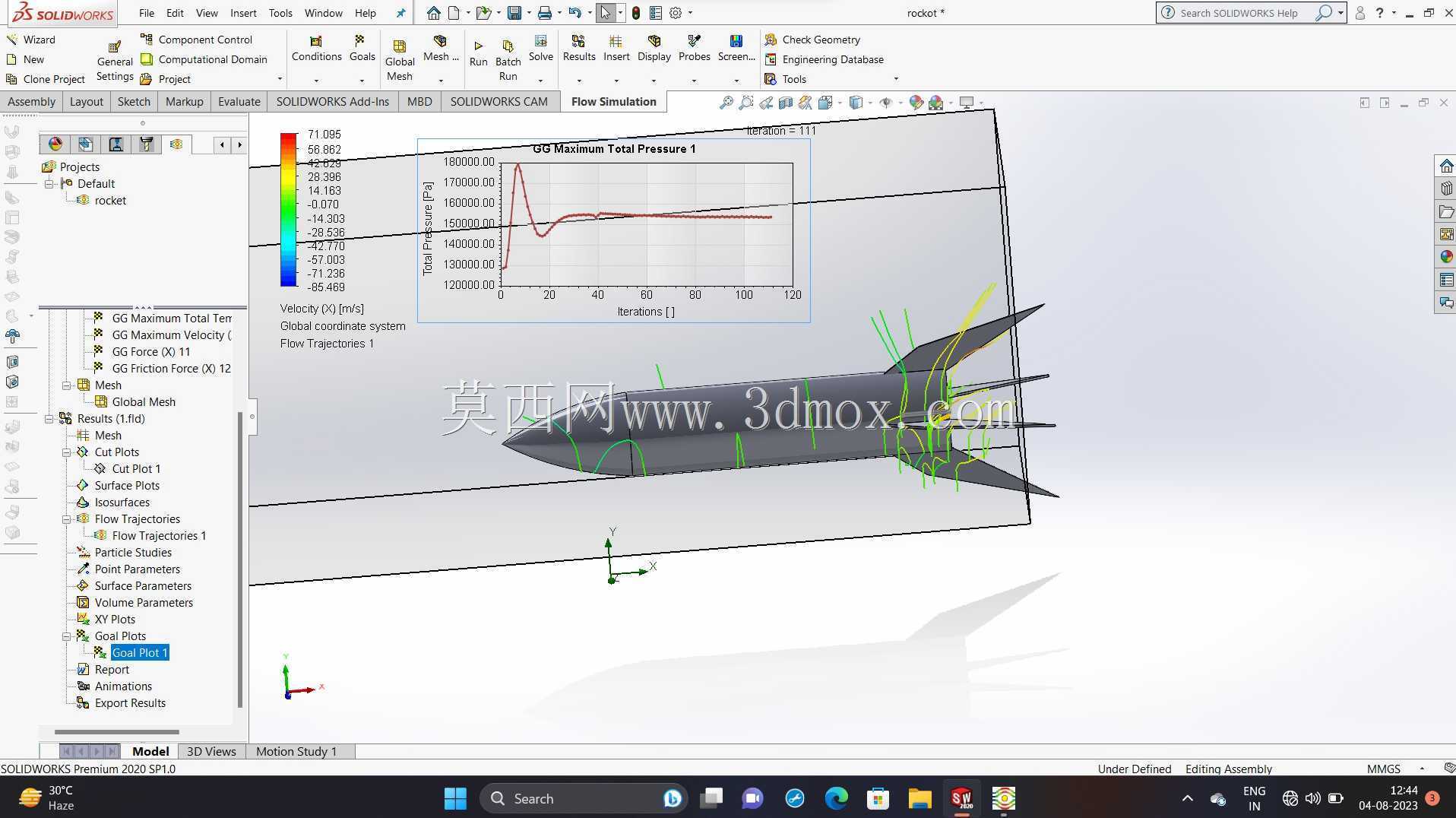

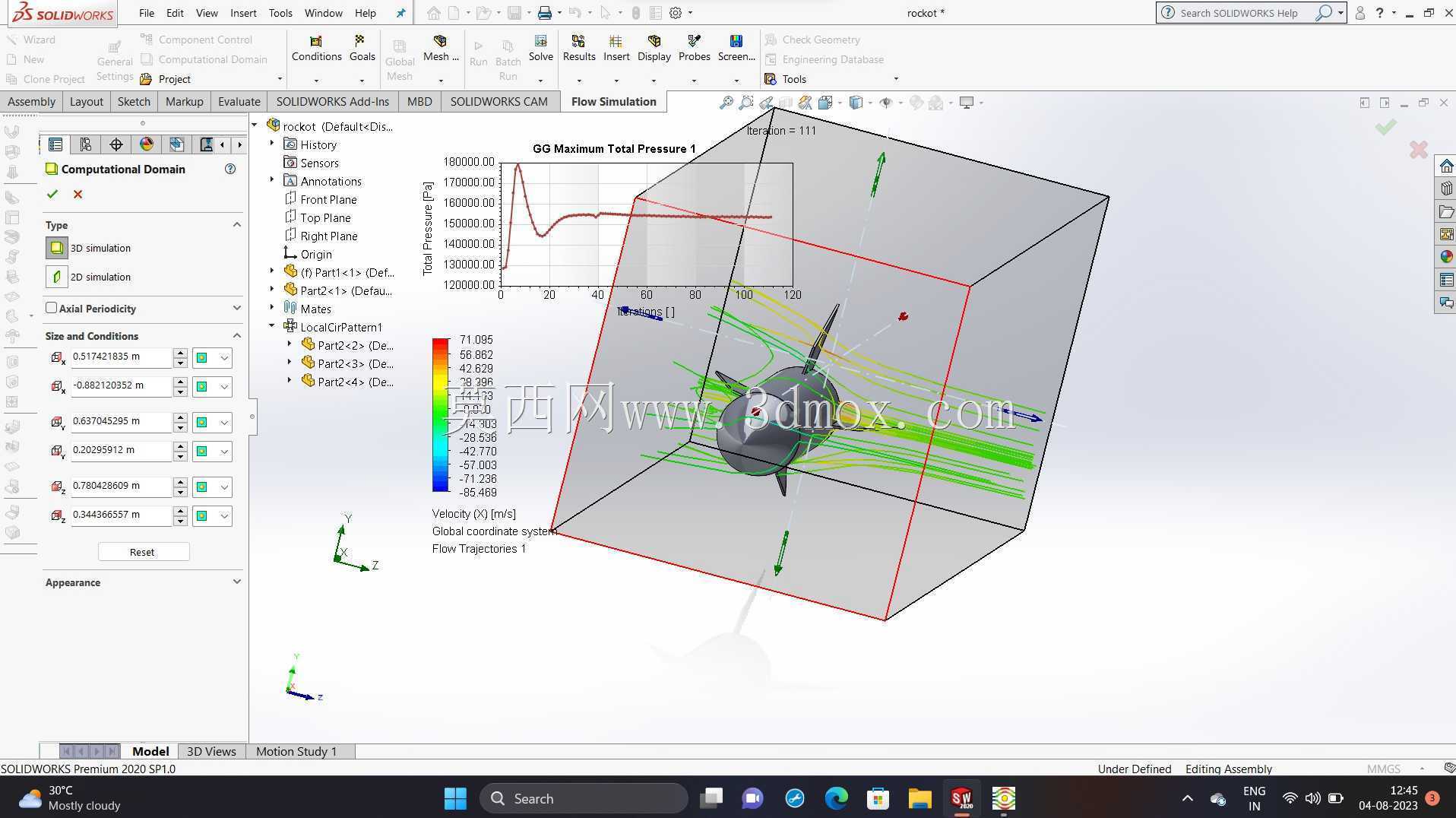

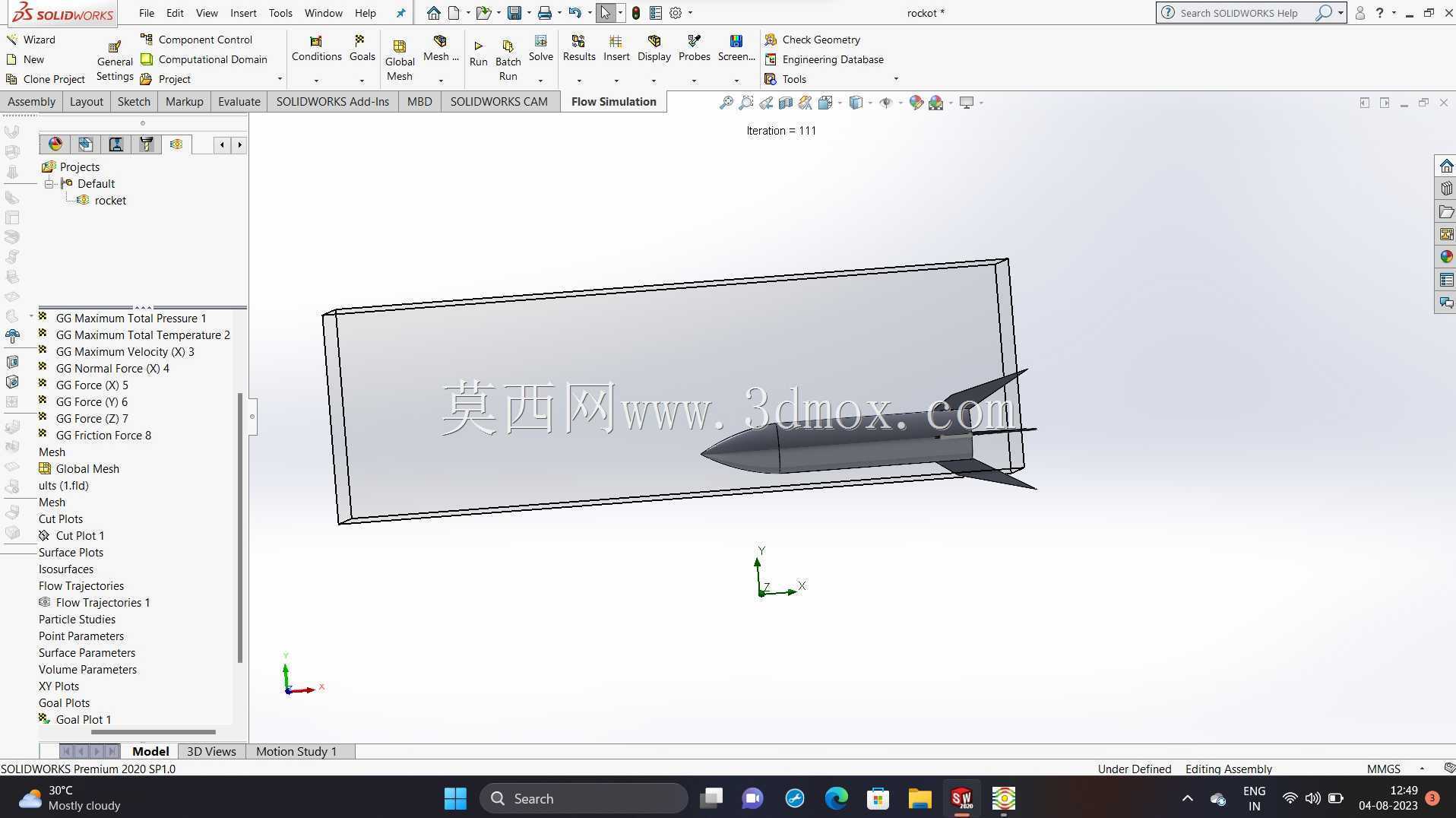

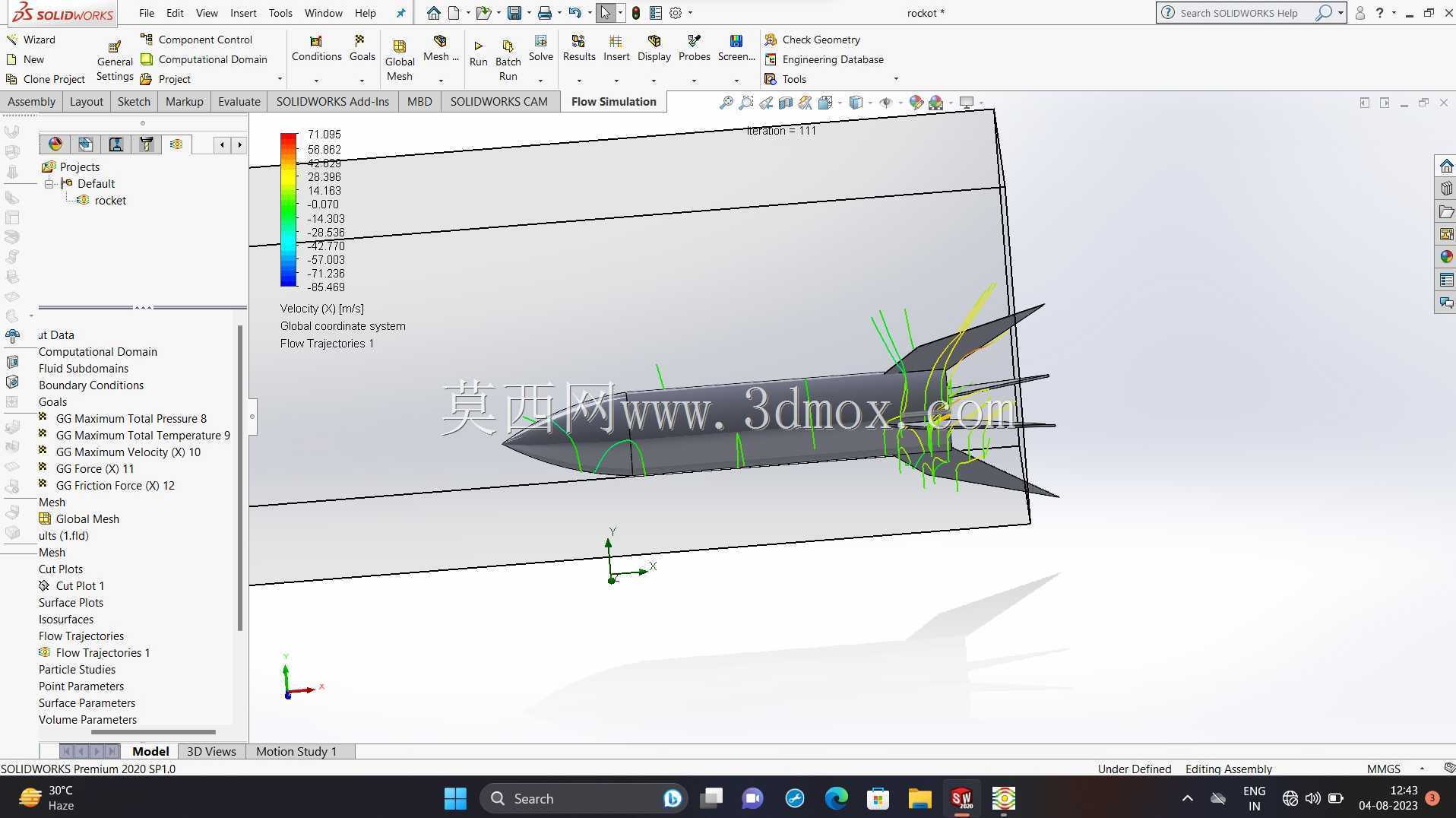

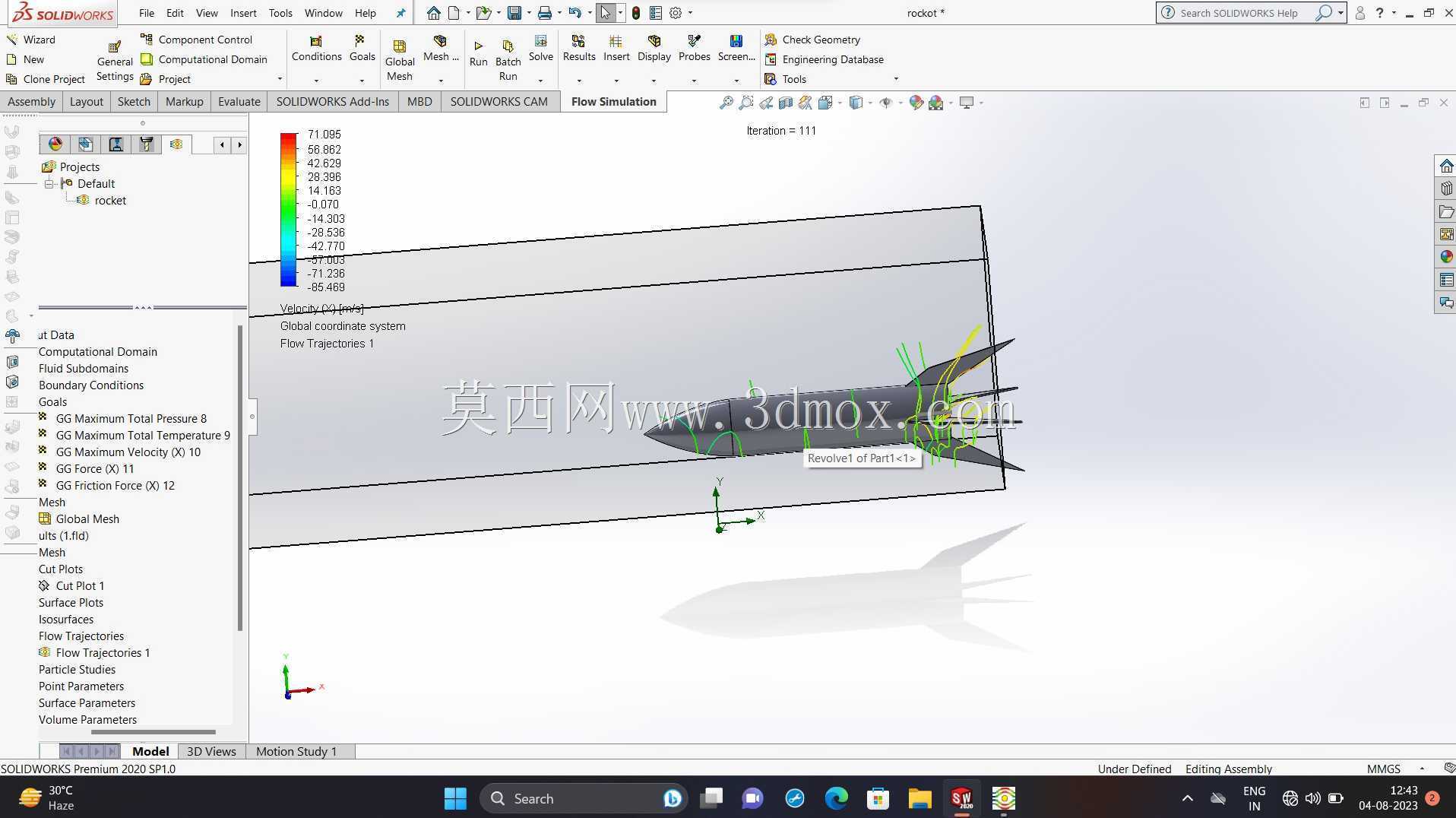

　　配套的流场仿真环节可以直接基于该实体模型抽取外流场计算域，模拟不同飞行速度、不同攻角下箭体表面的压力分布、气流分离位置与尾部涡流形态。通过仿真结果能够反向调整头锥长细比、尾翼后掠角与翼面面积，比如当模拟结果显示尾部气流过早分离时，可适当延长尾翼弦长或者微调翼面安装角，直到全箭阻力系数与稳定裕度满足设计指标。模型中各零部件的装配关系完整，同轴度、贴合面间隙都按照实际加工装配要求设定，既可以作为气动仿真的几何输入，也能直接指导后续箭体钣金成型、尾翼粘接固定与舱段对接装配工作，帮结构工程师在投产前快速排查外形干涉、质心偏移与气动布局不合理的问题。
