桁架式航空机翼骨架装配结构

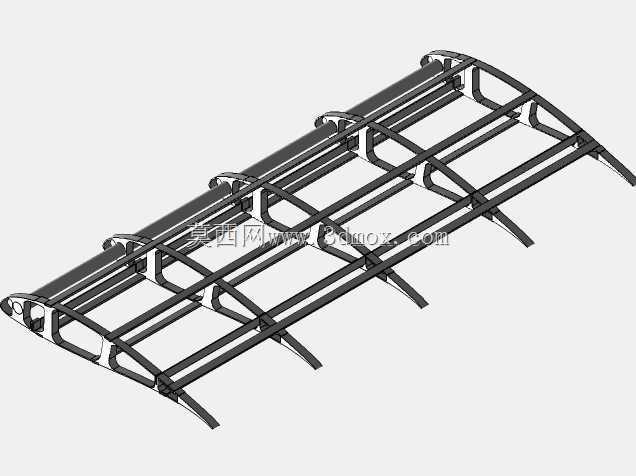

　　这套机翼骨架装配结构面向轻型固定翼飞行器的机翼承力系统设计，整体采用开放式桁架布局，将翼梁、翼肋、前缘支撑与后缘桁条整合为一个完整的承力框架。从结构布置上看，骨架沿翼展方向延伸，主体由多根纵向主梁与横向翼肋交错构成，翼肋按翼型截面轮廓成型，逐段定位后与梁体连接，形成既能承受气动弯矩又能维持翼面外形的空间承力体系。前缘区域设置弧形支撑构件，用于贴合机翼前缘蒙皮的曲率，后缘则布置较细的桁条以支撑舵面安装区域，这种前强后弱、主梁承力、肋板定形的布局，是小型无人机与轻型通航飞机机翼常用的结构思路。在实际应用场景中，这类骨架多用于复合材料蒙皮机翼的内部支撑，外层蒙皮成型后通过胶接或紧固件与骨架连接，骨架承担飞行过程中的升力弯矩、剪力与扭矩，

　　蒙皮则维持气动外形并参与部分承力。设计时需要重点控制翼肋的站位间距，间距过大易导致蒙皮在气动载荷下凹陷变形，间距过小则会增加结构重量，因此在建模阶段需要反复调整肋板位置，在刚度与重量之间取得平衡。纵向主梁作为主要承力构件，其截面尺寸与连接方式直接决定机翼的抗弯能力，翼根区域弯矩最大，梁体与机身对接的接头需要重点加强，翼尖区域载荷较小，构件可适当减重。从外形尺寸与安装边界来看，骨架整体呈长条形展向布置，翼型厚度从翼根向翼尖逐渐减薄，翼肋轮廓随之收窄，装配时需保证各肋板平面与机翼纵轴垂直，相邻肋板的翼型基准点对齐，避免出现扭转偏差。主梁贯穿翼展方向，在翼根处预留与机身中央翼或对接接头的安装接口，

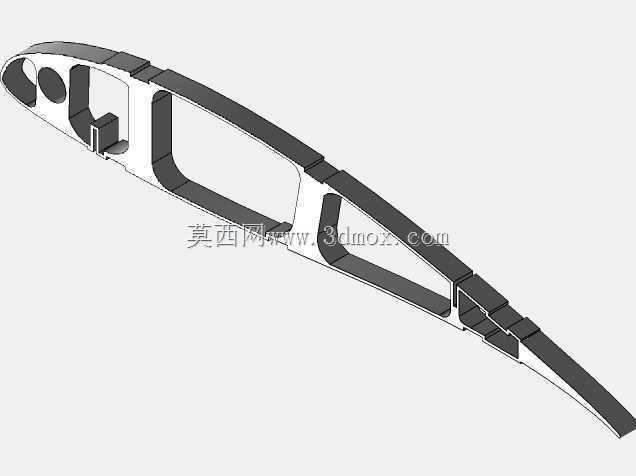

　　接口位置的孔位与贴合面需要在三维模型中精确定义，以便后续出工程图指导加工。前缘弧形构件沿翼展连续布置，其曲率需与所选翼型坐标吻合，建模时通常先导入翼型曲线，再沿展向放样生成蒙皮参考面，随后在各站位切出翼肋轮廓，保证骨架与蒙皮之间的贴合间隙控制在允许范围内。后缘桁条间距较密，主要为副翼、襟翼等舵面的铰链安装提供支撑，舵面摇臂与拉杆的运动空间需要在骨架设计阶段预留，避免装配后出现运动干涉。结构连接方面，梁与肋的交接处可采用角片、接头或一体成型节点，金属骨架多通过铆钉或螺栓连接，复合材料骨架则常采用胶接共固化方案，三维装配模型需要把每一处连接节点的搭接关系表达清楚，便于检查零件之间的干涉与装配顺序。对于轻型无人机而言，

　　重量控制是贯穿设计的核心约束，骨架在满足翼尖挠度、翼根强度与颤振裕度的前提下，会在肋板上开设减重孔，梁体采用变截面设计，非承力区域尽量去除材料。建模过程中还要考虑工艺可行性，翼肋的轮廓倒角、梁的开槽深度、接头的厚度都要匹配实际加工能力，过薄的立边在钣金或复材成型时容易产生缺陷。装配验证环节，可在三维环境中模拟蒙皮包覆、舵面悬挂、管线沿翼内敷设以及翼身对接的全过程，检查翼内是否留有足够的空间布置舵机、线束与燃油或电池组件。整体而言，该桁架骨架把承力路径与气动外形维护功能清晰分离，主梁集中传力、翼肋分布定形、前后缘构件约束蒙皮，结构逻辑明确，既适合作为轻型飞行器机翼的结构方案，也可用于教学中演示机翼从翼型选型、骨架布置到装配对接的完整设计流程。
