新型气动布局弹道火箭结构设计

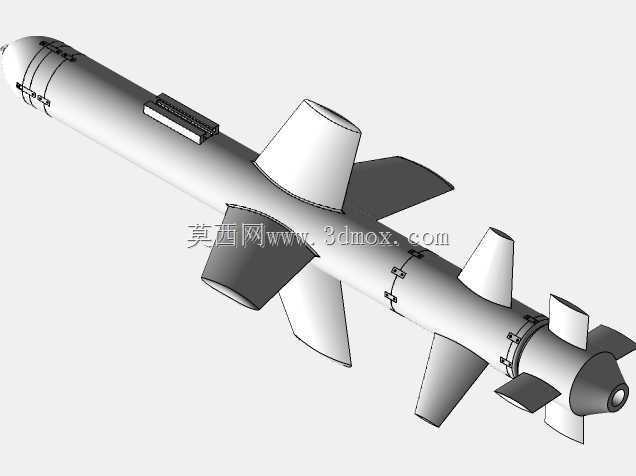

　　这套弹体结构方案的建模切入点，没有沿用常规轴对称火箭的成熟布局，而是把多组不同功能的气动面沿箭体轴向分段布置，先从尾部动力段的安装边界倒推全弹的重心配平区间。尾部收敛段直接对接喷管安装座，喷口端面预留了推力矢量调节机构的装配余量，周围四片小尺寸稳定尾翼采用后掠切尖外形，翼根与箭体蒙皮的衔接处做了加厚过渡，既可以在发射初始段提供低速航向稳定力矩，也能避免大过载机动下翼根出现应力集中。

　　弹体中段的两组大型弹翼采用不对称错位排布，靠前的一组翼面厚度更大，翼型做了弧形修型，内部预留了舵机拉杆的走线空腔，翼面与箭体的连接法兰盘做了止口定位，装配时不需要额外调校翼面的安装角；靠后的一组弹翼弦长更短，后掠角度更大，主要负责高速飞行阶段的滚转阻尼，两组弹翼的轴向间距经过配平核算，刚好让全弹的压力点落在重心后方合理区间，不需要额外增加配重就能满足静稳定度要求。弹体头部采用钝头旋成体线型，头锥段分三段设置了设备舱的检修口盖，口盖边缘做了凸台密封结构，舱段内部的台阶面分别对应导引组件、战斗部、导航模块的安装限位，相邻舱段之间采用环框加径向销钉的连接形式，拆解维护时不需要移动整弹，直接松开径向锁扣就能分段抽出内部设备架。

　　弹体表面的凸起设备座做了流线化整流处理，长条状的设备盖板与蒙皮曲面完全贴合，盖板边缘的螺钉孔位全部沿弹体母线排布，既减少了高速飞行的附加阻力，也方便外场维护时快速开盖检修。从实际使用场景来看，这类布局的火箭弹既可以适配地面机动发射平台的导轨发射约束，也能挂载在空基平台的挂架下，全弹的最大外径统一控制在标准发射筒的内径公差范围内，弹翼在发射筒内采用折叠锁定结构，出筒后靠扭簧自动展开锁定，展开到位后有机械锁止销反馈到位信号，不会出现翼面回弹的情况。

　　建模过程中对全弹的装配干涉做了逐层校验：尾部舵机的摇臂行程全程不会和尾翼翼面发生磕碰，中段弹翼的折叠转轴距离舱内设备架的最小间隙满足振动工况下的安全距离，头锥部分的引信接口走线沿弹体内壁的线槽布置，不会在弹体受冲击时被挤压破损。箭体的各段蒙皮壁厚根据承载差异做了区分，尾段承受发动机推力的部分壁板厚度更大，中段设备舱的蒙皮在保证刚度的前提下做了减薄处理，有效控制全弹的整体重量。喷管外围的四片小舵面采用耐高温结构设计，根部连接座预留了隔热层的安装空间，避免发动机工作时的高温辐射损伤舵机元器件。

　　和常规单一对称翼面的火箭弹相比，这种多组气动面分段布局的方案，在跨音速飞行阶段的姿态控制精度更高，不同速度段的气动效率可以由不同位置的翼面分担：低速段靠尾翼和大弹翼提供稳定力矩，高速段靠后掠小翼降低阻力，头部的操纵舵面负责末端机动的姿态调整，全弹的气动线性度更好，不会在跨音速区间出现力矩突变的情况。弹体上的所有环形对接框都设置了定位刻线，总装时可以快速对齐各舱段的方位，保证弹翼、尾翼、舵面的相对相位角符合设计要求，不需要借助复杂的工装就能完成外场快速组装。
