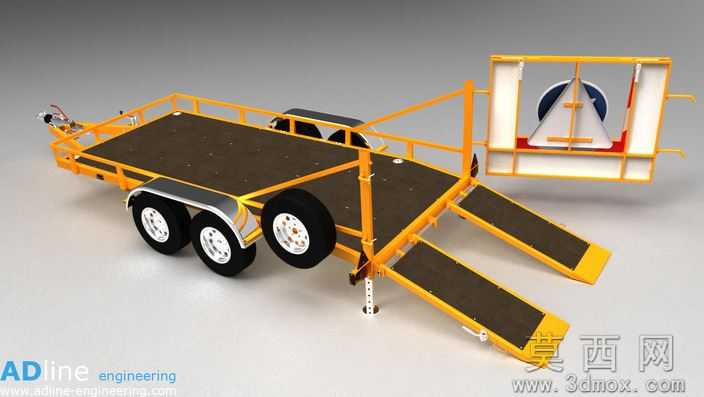

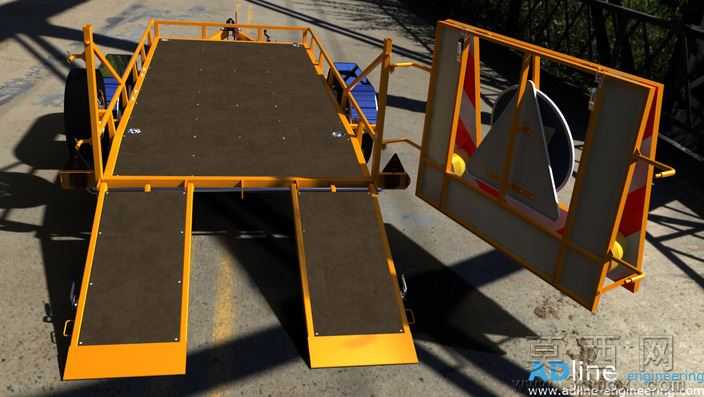

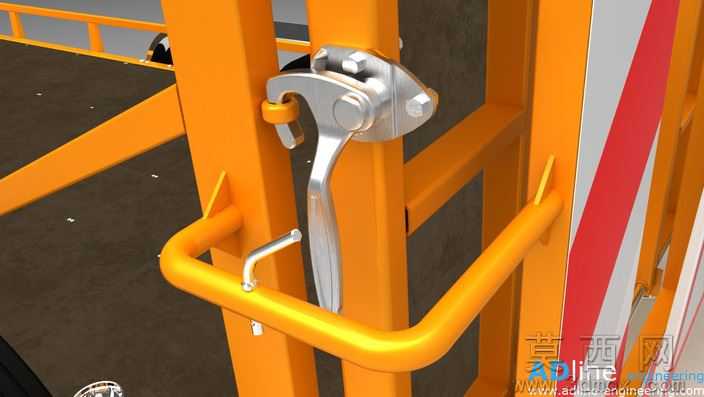

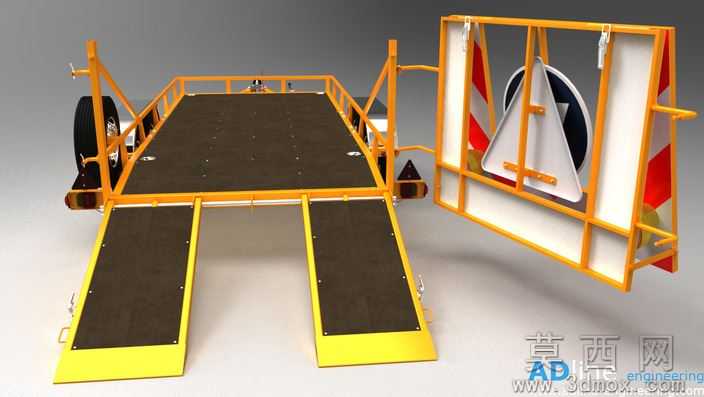

工地双轴运输拖车SolidWorks设计模型

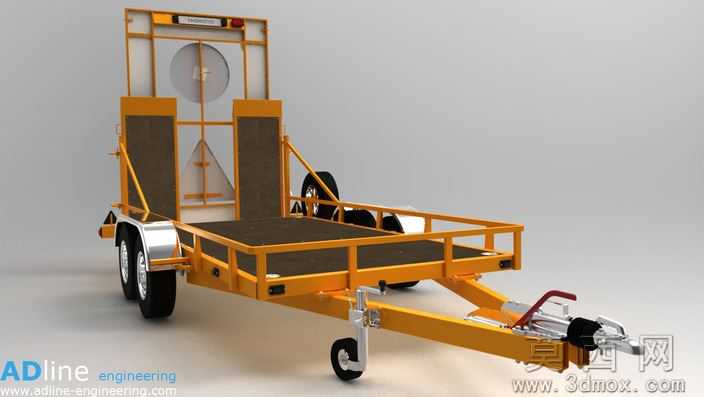

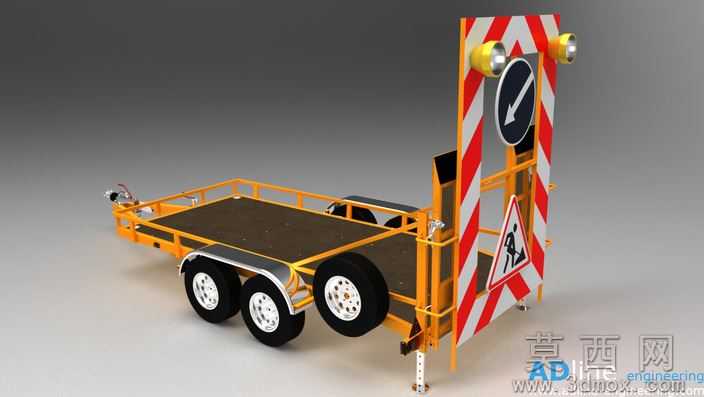

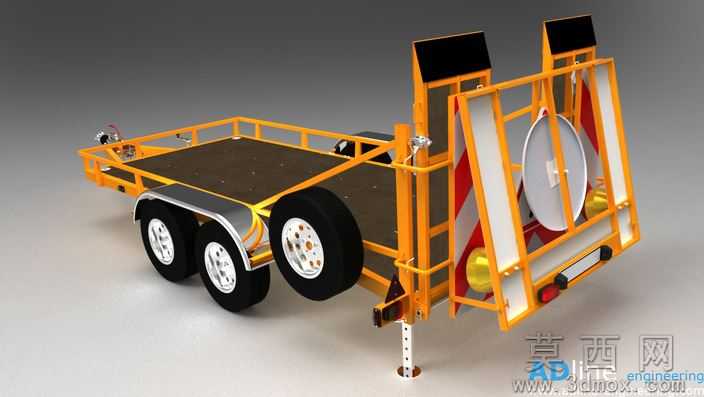

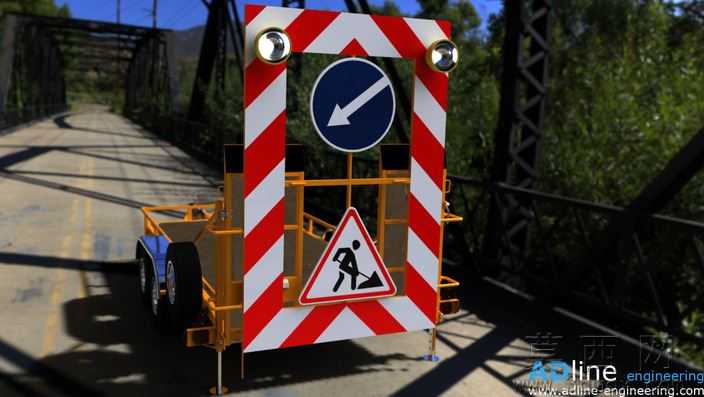

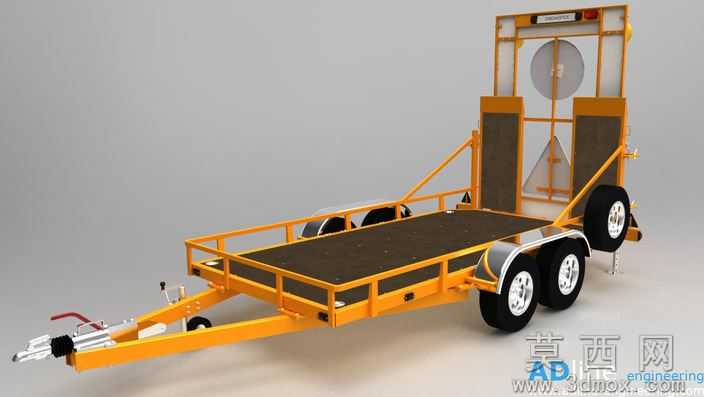

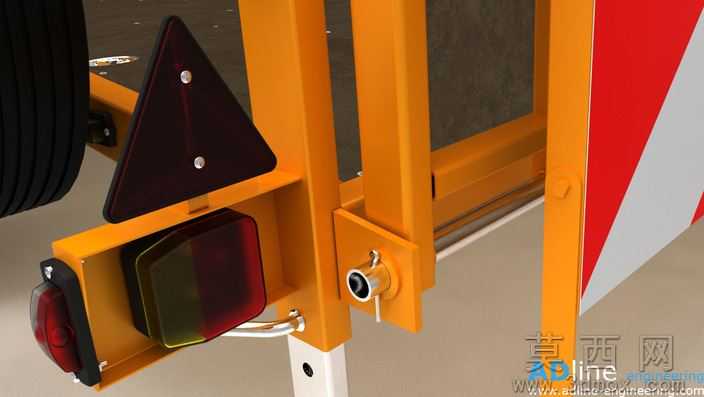

本模型为工地场景专用双轴运输拖车的完整三维设计成果，建模阶段以SolidWorks为核心工具，采用自底向上的装配建模流程：首先完成轮胎、轮毂、悬挂扭杆、车架型材、警示标识组件、尾灯、牵引连接头、备胎支架等单个零件的参数化建模，每个零件均通过草图绘制、特征拉伸、切除、倒角、阵列等操作完成几何构建，严格遵循机械设计的尺寸约束与几何关联逻辑，确保零件间的装配间隙与配合精度符合实际生产要求；完成零件建模后，按照实际装配顺序添加同轴、重合、距离等配合约束，将所有零件组装为完整的拖车总成，同时对运动部件预留合理的活动自由度，还原拖车真实的运动特性。参数设计层面严格匹配工程实际指标：悬挂采用橡胶扭转结构，车轴额定装载质量3500公斤，整车额定承载能力2650公斤，轮辋规格为R14 112×5 DIA57 ET-30，配套轮胎规格为R14 185/80，车架主体采用RAL295标准色的金属材质设计，所有参数均经过载荷校核，满足工地重载运输的使用需求。渲染材质环节针对不同部件匹配对应材质属性：车架金属结构赋予哑光橙色金属漆材质，还原工程车辆的专用涂装质感；轮胎赋予黑色耐磨橡胶材质，添加胎面花纹的凹凸纹理细节；车台面赋予深色防滑耐磨板材材质；警示标识组件赋予红白反光条纹材质、金属包边质感，尾灯赋予透明灯罩与内部灯组的半透明材质，备胎支架、连接构件赋予镀锌金属材质，整体渲染效果贴近真实工地拖车的视觉表现。结构原理上，该拖车采用双轴四轮布局，通过前端牵引结构与动力车辆连接，橡胶扭转悬挂可有效缓冲工地非铺装路面的颠簸冲击，车尾设置的警示标识板集成方向指示标识、施工警示标识与警示灯，满足道路行驶与工地作业的安全警示要求，侧面挂载的备胎可应对突发爆胎场景，车架周边设置的护栏可防止运输物料滑落，整体结构兼顾承载能力、通过性与作业安全性。软件兼容方面，模型原生为SolidWorks格式，同时导出通用三维格式，可兼容UG、Pro/E、CATIA等主流三维设计软件，支持不同软件平台的编辑、修改与工程图导出操作。研发教学应用层面，该模型可作为专用车辆设计、运输装备研发的参考案例，帮助设计人员理解拖车类产品的载荷分配、悬挂选型、安全配置设计逻辑；也可作为机械设计相关专业的教学案例，用于装配建模、参数化设计、工程图制作、结构校核等课程的实训教学，同时也可用于工地运输装备的方案展示、改装设计参考，为同类产品的研发迭代提供三维数据支撑。
