双轴平板式汽车运输拖车三维设计

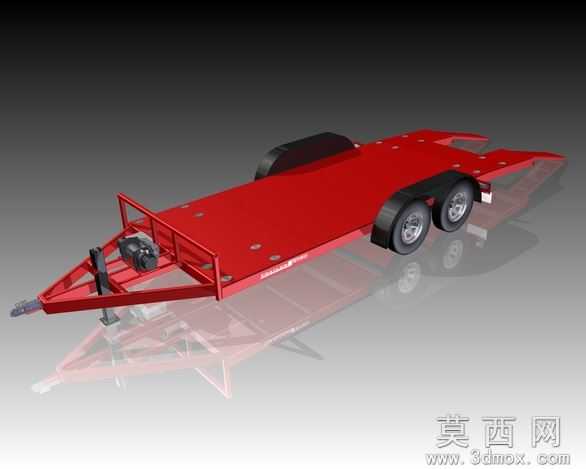

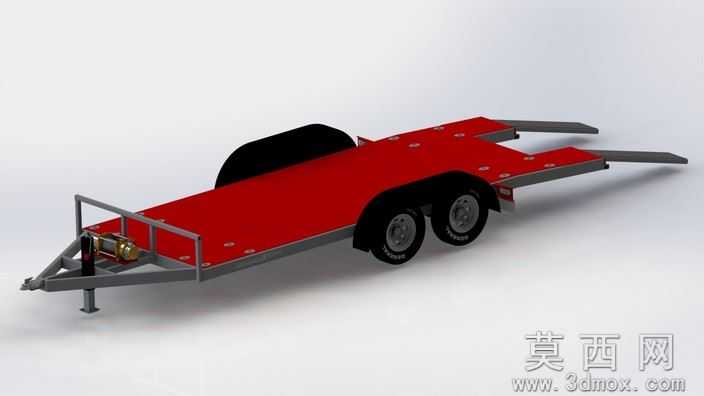

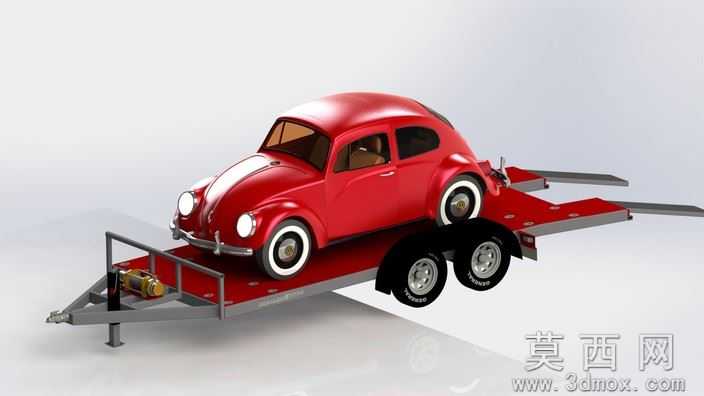

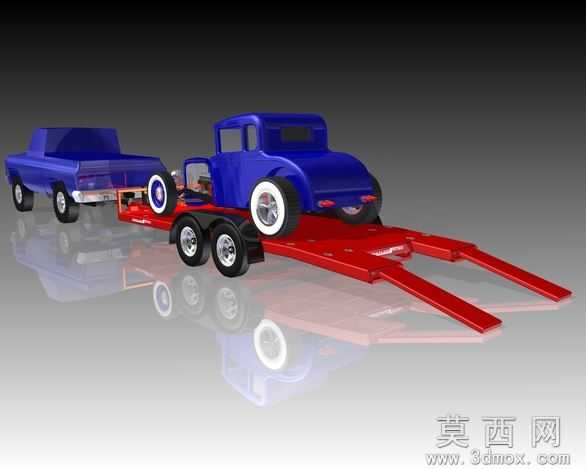

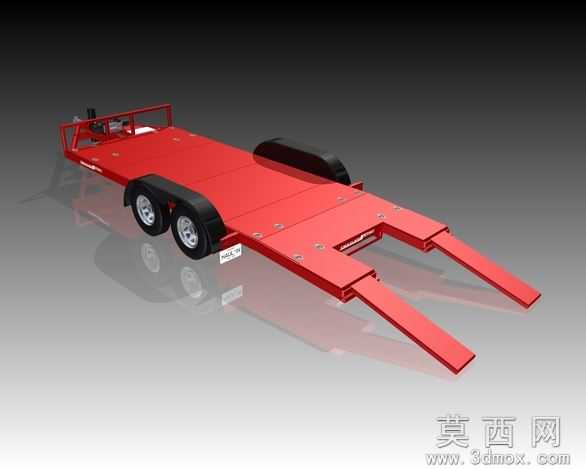

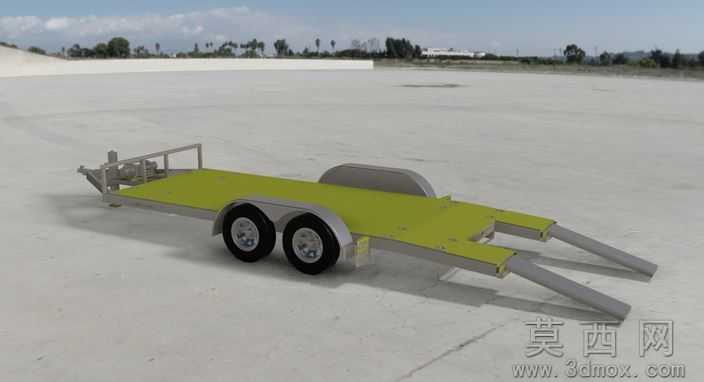

本模型为双轴平板式汽车运输拖车，采用通用三维建模软件完成全参数化设计，输出格式包含STEP/IGES通用三维格式，可适配绝大多数主流CAD软件打开编辑，同时配套渲染效果图直观展示成品外观。建模过程严格遵循拖挂类专用车的设计规范，首先从承载基准开始搭建平板主体结构，平板板面预留多组标准化固定孔位，用于装载车辆时的绑带固定，避免运输过程中承载车辆移位；平板前端设计三角式牵引架结构，集成牵引连接装置、手摇式支腿机构，驻车时可通过支腿稳定支撑拖车整体，脱离牵引车也可保持水平放置状态。行走系统采用双轴并排布局，匹配双组橡胶轮胎与轮毂总成，配套电动绞车与电刹车结构，绞车布置在牵引架与平板衔接位置，可通过电动牵引将待运输车辆拖拽至平板板面，电刹车系统可与牵引车制动信号联动，保障行驶过程中的制动安全性。平板尾部设计倾斜式跳板结构，不使用时可向上翻折锁定，使用时放下形成平缓坡道，方便待运输车辆上下平板。材质渲染阶段，平板主体与车架结构采用亮红色金属漆材质，模拟真实钢制拖车的漆面效果，轮胎采用哑光黑色橡胶材质还原橡胶质感，金属连接件做镀锌亮面金属处理，绞车、支腿等功能部件做差异化材质区分，渲染时添加地面反射效果，清晰呈现拖车的整体轮廓与结构细节。设计过程中充分考虑7000磅总重量承载需求，双轴单轴额定承载3500磅，车架采用矩形钢管焊接结构，在保证整体结构强度的同时控制自重，所有结构件的连接位置均做加强处理，避免重载工况下出现结构变形。模型完整还原了拖车的全部功能结构，从牵引连接、承载平板、行走机构到制动、绞车、跳板等附属结构均做了精细化建模，没有遗漏关键功能部件，可作为专用车设计参考、拖挂设备结构教学案例，也可用于改装方案验证、运输场景动画搭建等用途，通用格式的输出也方便不同软件使用者进行二次修改与结构调整。
