多功能旅居拖挂露营拖车三维设计模型

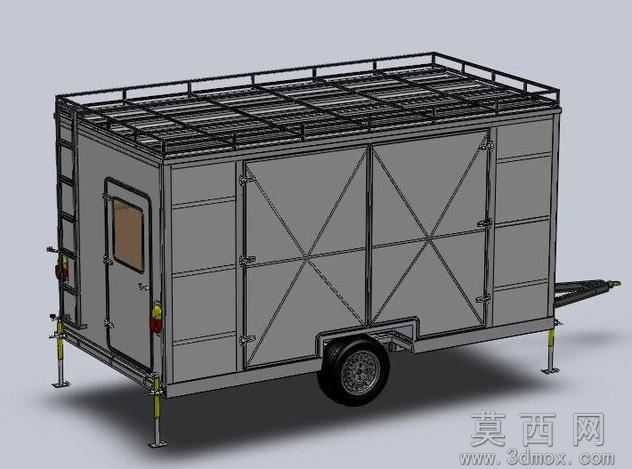

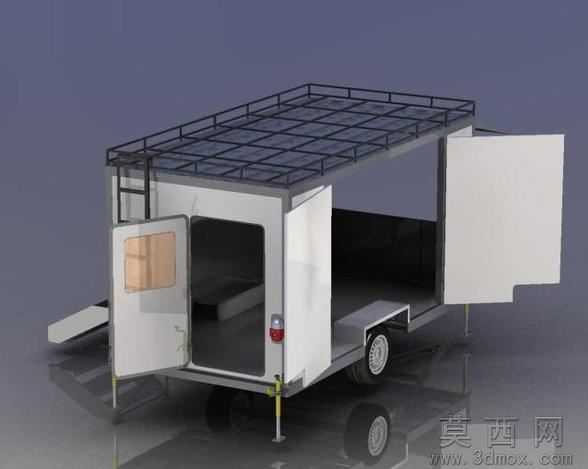

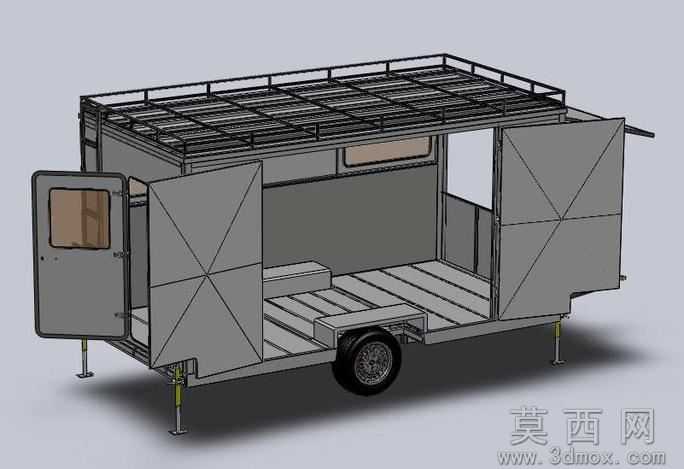

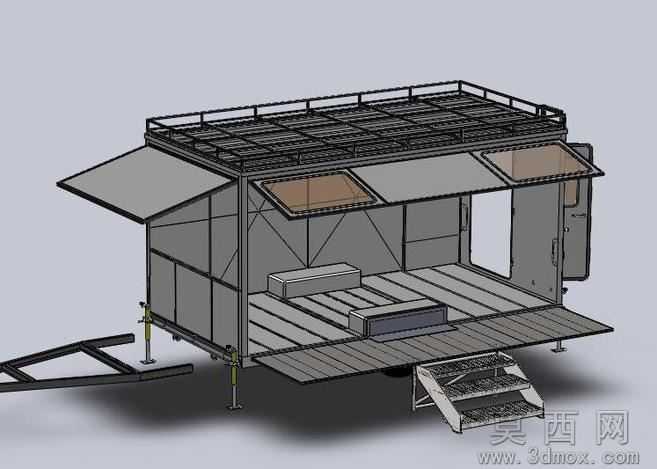

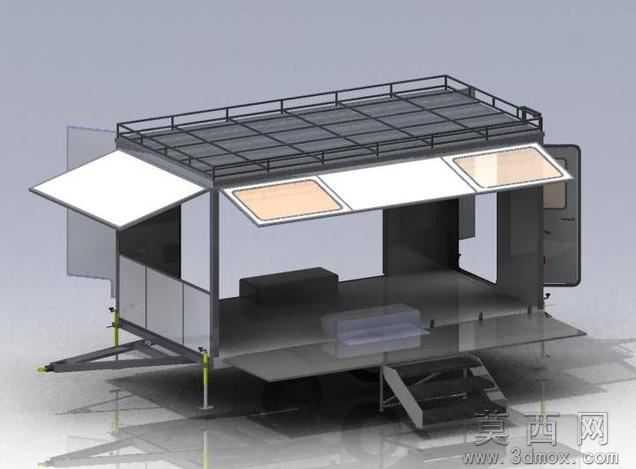

本模型为多功能旅居拖挂露营拖车的完整三维设计成果，建模阶段以实际户外旅居使用需求为核心导向，首先完成整体底盘承载框架的基准搭建，依次排布行走轮组、驻车支腿、牵引连接结构的基础特征，再逐步构建厢体围护结构、舱门开合组件、顶部行李架、登车梯、尾部坡道板等细节部件，全程采用参数化建模逻辑，每一处结构尺寸都可根据设计需求快速调整修改，保证模型的可编辑性与拓展性。参数设计上严格遵循小型拖挂旅居车的通用尺寸规范，整车外廓维度设定为长4000mm、宽2000mm、高1900mm，厢体内部预留完整的旅居功能空间，侧开式舱门、对开式尾门的开合角度经过运动干涉校验，驻车支腿的支撑位置匹配底盘承重分布，顶部行李架的载荷排布、登车梯的安装角度都经过尺寸校核，完全符合小型拖挂旅居车的使用场景要求。渲染材质层面针对不同部件做了差异化材质赋予，厢体外壁采用哑光白色玻璃钢材质模拟真实房车的厢体饰面，底盘框架、车轮轮毂、顶部行李架、登车梯采用磨砂金属材质还原金属构件的质感，车门观察窗采用半透明茶色玻璃材质，轮胎采用黑色哑光橡胶材质，驻车支腿的调节部位做了金属漆面分色处理，整体渲染效果真实还原实车的视觉质感，清晰呈现各部件的结构层次。结构原理上，该拖车采用单轴拖挂行走结构，行驶状态下通过前端牵引结构与牵引车连接，单组行走轮组承担行驶过程中的承载功能，驻车状态下通过四角的可调节支腿将整车抬升脱离轮胎承重，保证驻车时的厢体稳定性；多扇外开舱门可拓展内部使用空间，尾部坡道板可满足小型户外装备的进出搬运需求，顶部行李架可额外承载露营物资，厢体内部预留床铺、储物空间的安装位置，兼顾运输、旅居、户外作业的多重功能。软件兼容方面，模型原生基于SolidWorks2009版本搭建完成，同时导出STEP、IGES、STL等通用三维格式，可兼容UG、Pro/E、Catia等绝大多数主流三维设计软件，不同软件的使用者都可直接导入进行结构修改、工程图导出、仿真分析等后续操作，无需担心版本不兼容或特征丢失问题。研发教学应用层面，该模型可作为专用车设计相关课程的教学案例，帮助学习者理解拖挂类专用车的底盘结构设计、厢体布局逻辑、运动干涉校验方法，也可作为小型旅居拖车研发设计的参考原型，设计人员可在此模型基础上调整内部布局、优化承重结构、拓展功能模块，快速完成定制化拖挂旅居车的方案设计，同时也可供3D打印爱好者制作等比例缩小的拖车模型，用于户外场景沙盘制作或模型收藏。
