小型四旋翼航拍无人机结构设计

　　这套小型四旋翼飞行器的结构方案围绕近景航拍、室内巡检与教学演示三类典型场景展开，整机采用对称十字布局，四个旋翼分别布置在机臂末端，相邻旋翼转向相反以抵消反扭矩，这是多旋翼平台能够稳定悬停的力学基础。在实际作业中，这类轻量机型常被用于厂房管线巡查、仓储盘点、教学实验以及低空短距离影像采集，对便携性和抗磕碰能力的要求往往高于极限载重。

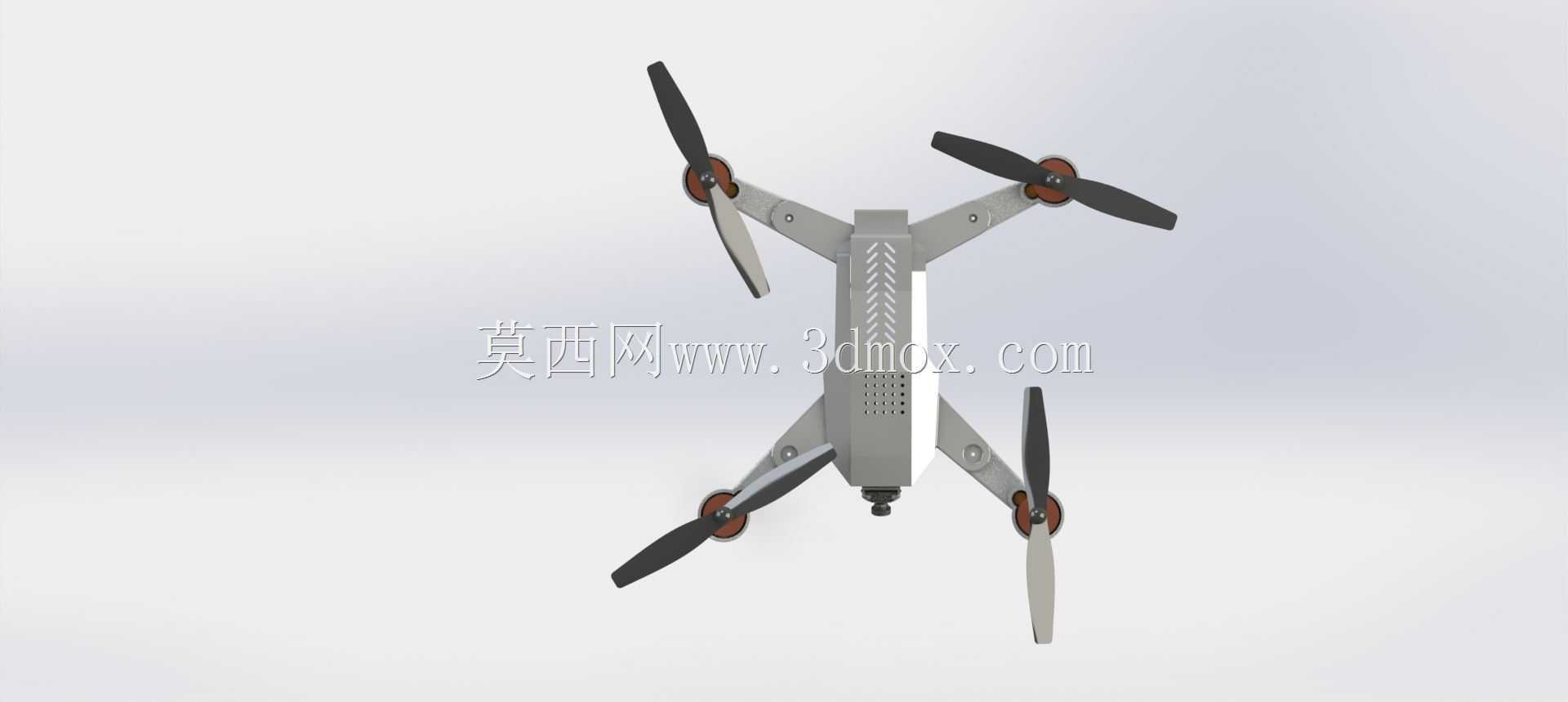

　　从结构拆分来看，机身中段为核心承载区，内部需要容纳飞控板、电池、电调与图传模块，因此中央舱体在建模时预留了分层安装空间，底板与上盖通过卡扣和螺钉柱配合，既保证装配可达性，也便于后期维护更换电池。机臂从中心向四角延伸，末端设计有电机安装座，座面预留电机固定孔位，其位置精度直接影响旋翼轴线的平行度，建模时需要严格约束四个电机座的相对高度，避免升力面倾斜带来的姿态偏差。

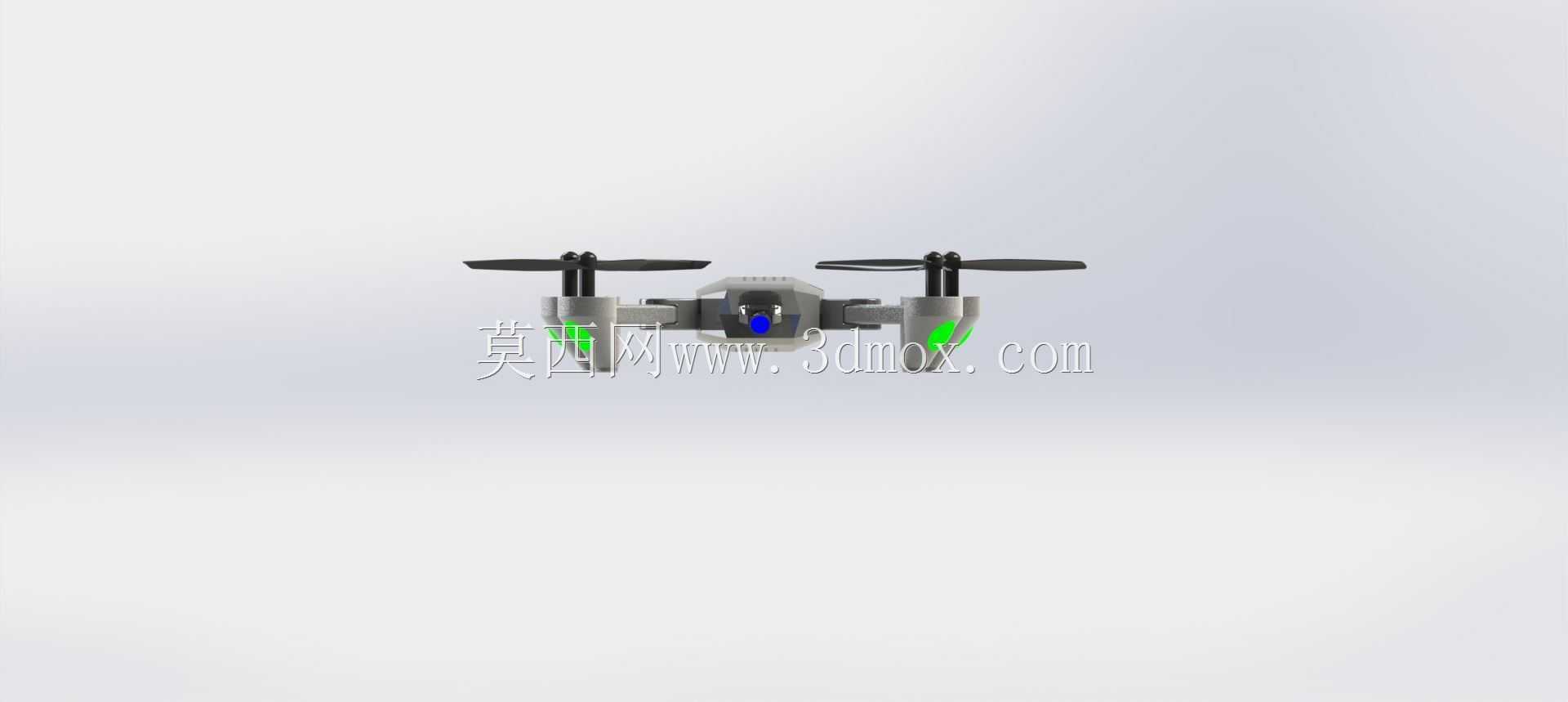

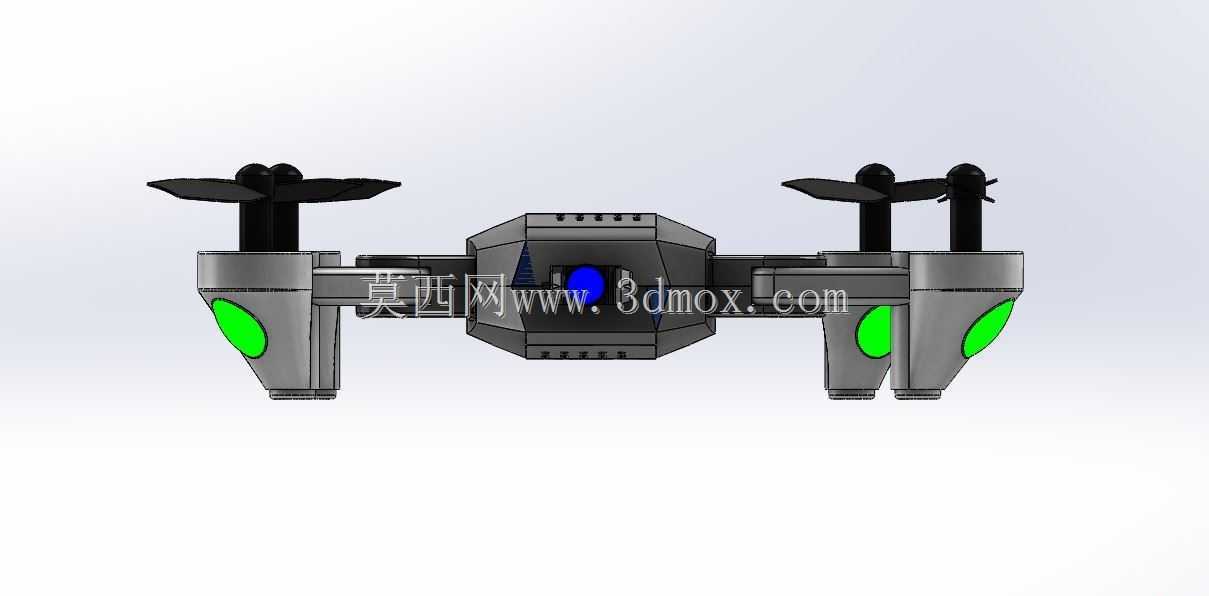

　　旋翼系统采用两叶螺旋桨，桨叶通过桨夹与电机轴连接，正反桨分别对应正反转电机，装配关系中需要体现桨叶的旋转方向与锁紧方式。起落与防护方面，机臂下方设置了短小的支撑脚，用于降落时缓冲并保护云台与摄像头；前部中央预留了摄像头安装窗口，镜头朝向正前方，周边结构做了避让，防止桨叶入镜。整机外形紧凑，机臂展开后形成方形包络，收纳时若采用折叠机臂还可进一步缩小体积，不过本方案更偏向固定机臂，以换取更高的结构刚度。

　　设计思路上，轻量化与强度平衡是主线。机臂在保证电机座支撑刚性的前提下做了截面优化，壁厚均匀过渡，避免应力集中在臂根连接处；中心板则承担整机的载荷汇聚，四个机臂的拉力、电池重量以及降落冲击都通过该区域传递，因此螺钉柱周边适当加厚。重心控制同样关键，电池被布置在靠近几何中心的位置，使整机重心落在四个旋翼围成的升力中心附近，这样飞控在调节各电机转速时负担更小，悬停也更平稳。

　　在安装边界方面，电机外径、桨叶长度与机臂长度需要匹配，桨尖旋转圆不得与相邻桨叶或机身干涉，建模时应按旋转包络做间隙检查。电池仓尺寸要兼容常用锂聚合物电池的厚度与宽度，并留出插拔空间；飞控与电调的固定孔位遵循通用安装孔距，方便选用标准件。摄像头窗口与云台位置需保证视野不被机臂遮挡，俯视与前视方向都要做视锥校核。

　　从三维建模角度看，该产品适合用自顶向下的方式搭建：先确定旋翼中心距、电机轴线与重心基准面，再依次细化机臂、中心舱、电机座、桨叶与起落支撑，最后在装配环境中验证运动干涉与装配顺序。螺旋桨作为旋转件，单独建立零件并配置正反桨版本，能够清晰表达气动布局；机身外壳则兼顾气动整流与内部器件防护，曲面过渡尽量简洁，便于后期轻量化制造。整体结构不追求复杂机构，而是把对称精度、重心匹配和安装接口做扎实，这正是小型多旋翼飞行器能够稳定可靠飞行的工程关键。
