四旋翼无人机机架结构三维设计

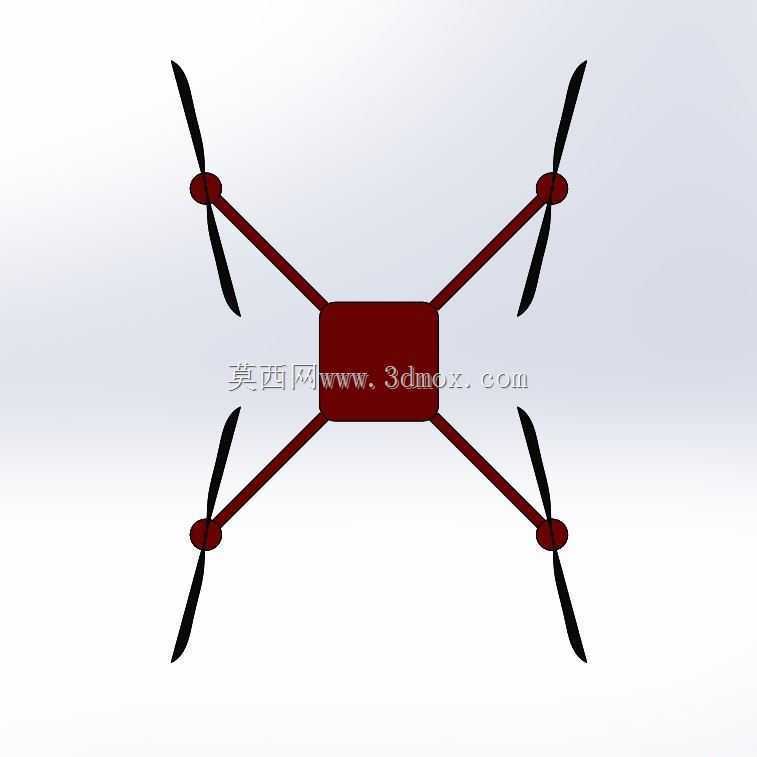

　　这套四旋翼无人机机架结构面向低空巡检、航测航拍、教学实验与小型载荷挂载等场景，核心作用是为飞控、电池、电机、电调、桨叶和任务设备提供稳定的安装基体。机架采用典型X型四轴布局，四根机臂从中心机身向四角伸展，端部布置动力单元，整体受力路径清晰，适合在三维结构设计中进行干涉检查、重心校核和装配验证。

　　从实际用途看，机架并不只是一个承托外壳，而是决定飞行平台刚度、振动特性和维护便利性的基础部件。中心机身区域用于容纳飞控板、电池、接收机及布线，上方或下方可根据任务需求扩展相机架、吊舱或传感器支架。四个机臂末端的电机安装座需要保证电机轴线与机臂平面垂直，避免推力方向偏斜引起姿态补偿负担。桨叶旋转形成的升力通过电机座、机臂传递到中心板，起落架则在降落时吸收冲击并保护下方载荷。

　　设计思路上，X型布局相比十字布局在航向控制和前向视野方面更均衡，机臂前后对称，有利于飞控调参与重心布置。中心体采用近似盒式结构，能够提高扭转刚度；机臂与中心体连接处是应力集中区域，建模时需要重点保留圆角过渡、加强筋或夹持厚度，避免在频繁起降和机动飞行中出现裂纹。若面向轻量化机型，机臂可选用碳纤维管或薄壁型材；若面向教学与验证场景，也可采用3D打印件、板材切割件或铝合金夹持件，便于快速替换。

　　外形尺寸方面，四旋翼机架的边界主要由机臂长度、桨叶直径和起落架高度共同决定。机臂长度不能简单按中心板到电机座的直线距离处理，还需考虑相邻桨叶之间的安全间隙，防止高速旋转时发生打桨。电机安装孔位应围绕常用电机底座规格布置，孔距、沉头空间和走线槽都要在模型中体现。机臂上下两侧需要预留电调固定或线束通过空间，中心板上的电池绑带槽、飞控安装孔和减震安装位也应保持明确边界。

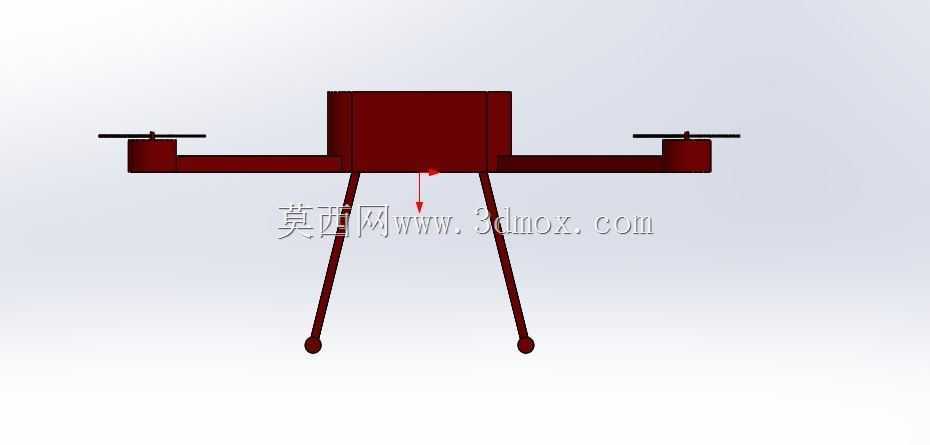

　　安装边界上，起落架位于中心机身下方，其高度既要给相机、云台或腹置传感器留出离地间隙，又不能过度抬高重心。支腿向外张开可提高降落稳定性，但张开角度过大时会增加横向尺寸并影响侧向视野。模型中起落架与机身连接点应避开电池拆装路径，维护时能够不拆卸主要线束即可完成电池更换。机臂末端电机座与螺旋桨之间需保留桨夹安装空间，桨叶平面到机臂上表面的距离要满足气动和变形余量。

　　从结构工程角度看，机架建模需要同时关注装配关系和工况载荷。整机重力、电池惯性载荷、电机推力以及降落冲击都会在机臂根部形成弯矩；飞行中电机转动带来的高频振动则要求飞控安装区域具备合适的减震隔离。中心板不宜只追求外形封闭，还要保证内部器件散热、线束弯曲半径和维修手位。布线沿机臂走向布置时，应避免线材被夹持件压伤，也不能让线束靠近旋转桨叶。

　　在三维设计过程中，可先依据目标桨叶尺寸确定旋翼间距，再反推机臂长度和中心体尺寸；随后布置电机座、电池仓、飞控安装区和起落架连接点，最后检查整机重心是否落在四个旋翼形成的升力中心附近。对于需要挂载任务设备的机型，下方挂载面应尽量靠近重心轴线，减少载荷位置变化对俯仰平衡的影响。对于教学或竞赛场景，机架可采用模块化机臂，炸机后只需更换单侧臂件，降低维护成本。

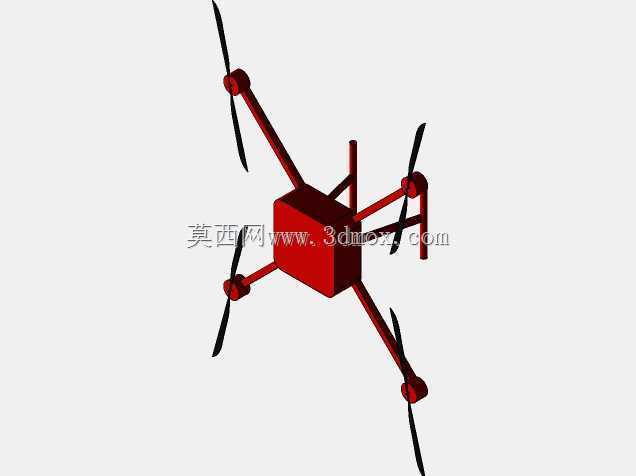

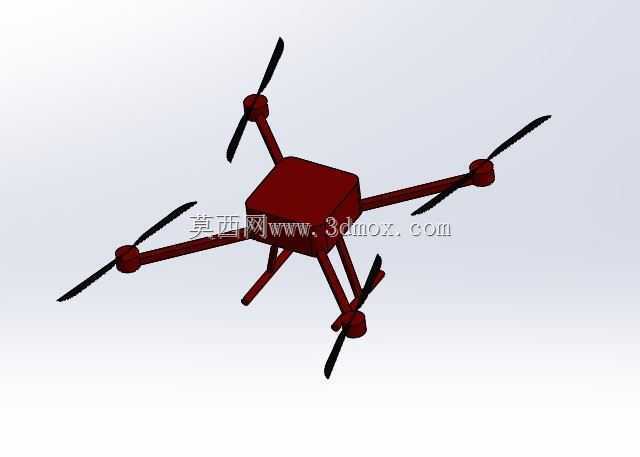

　　该模型完整呈现了四旋翼平台的主体骨架、机臂伸展关系、电机安装位置、起落架支撑形式和中心机身承载区域，适合用于无人机组装验证、结构方案评审、飞行平台改型设计以及机械建模练习。通过该结构，可以直观理解多旋翼机架在刚度、重量、重心、维护和载荷扩展之间的工程取舍。
