四旋翼航拍无人机简易结构设计

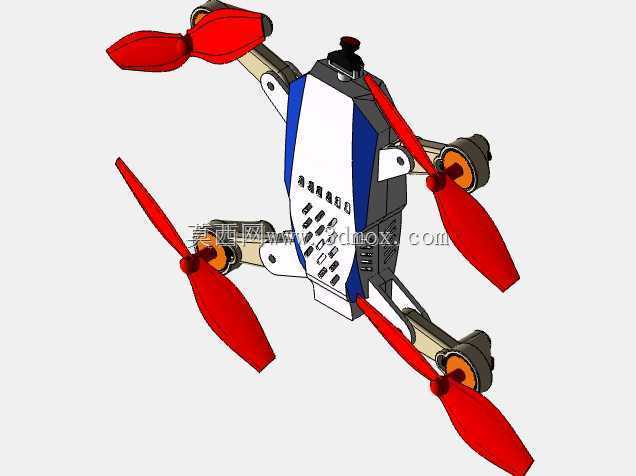

　　这套四旋翼飞行器结构围绕小型航拍与低空巡检场景搭建，整体采用X型对称机架布局，四组机臂从中心机身向四角均匀延伸，旋翼旋转平面处于同一高度，动力输出对称分布，能够在起飞、悬停、航线飞行过程中维持稳定的力矩平衡。中心机身作为整机承载核心，内部预留飞控板、电池、电调、接收机的安装空间，机身外壳采用分段包覆造型，侧面预留散热与走线开口，既保护内部电子元件，又便于装配检修时快速拆装。机臂与中心机身采用铰接式连接结构，臂杆末端固定电机安装座，电机座的安装孔位按照常规小型无刷电机的法兰尺寸布置，座体与臂杆之间设置加强过渡，抵消螺旋桨高速旋转产生的振动与拉力。四片两叶螺旋桨分别安装在对应电机输出轴上，桨叶采用正反桨配对设计，对角旋翼转向一致、

　　相邻旋翼转向相反，以此抵消旋翼转动产生的反扭矩，飞控通过调节四个电机的转速差，即可完成升降、俯仰、横滚与偏航动作。从实际用途来看，这类小型四旋翼平台可挂载轻量化摄像头完成低空航拍、场地巡查、农业小区域监测等任务，机架的对称构型让重心容易落在几何中心附近，降低飞控调参难度。设计过程中先确定旋翼直径与相邻桨叶的安全间距，避免桨盘平面在飞行形变时发生干涉，再依据电机尺寸反推机臂长度与机身宽度；机臂向外展开后，整机外接圆边界由桨尖轨迹决定，收纳状态下臂杆可向机身侧部收拢，明显减小运输占用空间。机身顶部预留GPS或磁罗盘安装凸台，底部留出相机挂载或起落架连接位置，接口位置避开桨叶下洗气流的强扰动区。结构选材上，臂杆倾向采用薄壁管材或轻质型材，

　　在保证抗弯刚度的同时控制整机重量；电机座承受周期性交变载荷，局部加厚并设置筋位，防止长期振动导致松动。螺旋桨与电机轴之间通过桨夹锁紧，桨叶平面与电机轴线保持垂直，安装偏差会直接引入振动。机身内部电池舱靠近重心布置，以减少电池重量变化对飞行平衡的影响；电调贴近电机布置可缩短动力线长度，同时利用旋翼气流辅助散热。整机装配边界需要重点核对桨尖到机身、桨尖之间以及桨叶到挂载设备的间隙，地面静态间隙并不能完全代表飞行状态，机臂在拉力作用下会产生轻微上翘和扭转变形，因此建模时需保留足够安全余量。起落支撑若采用小型脚架，应保证其高度大于相机或底部传感器的下垂尺寸，并让脚架立柱位于桨盘投影外侧，避免遮挡航拍视野。该结构把复杂飞行器分解为机架、机臂、动力座、螺旋桨和机身壳体几个明确模块，各模块接口清晰，既适合初学者理解多旋翼的力学布局，也便于后续按载荷需求更换电机、桨叶或机身外壳。
