ZIPKIN14哈瓦斯近程空空导弹结构

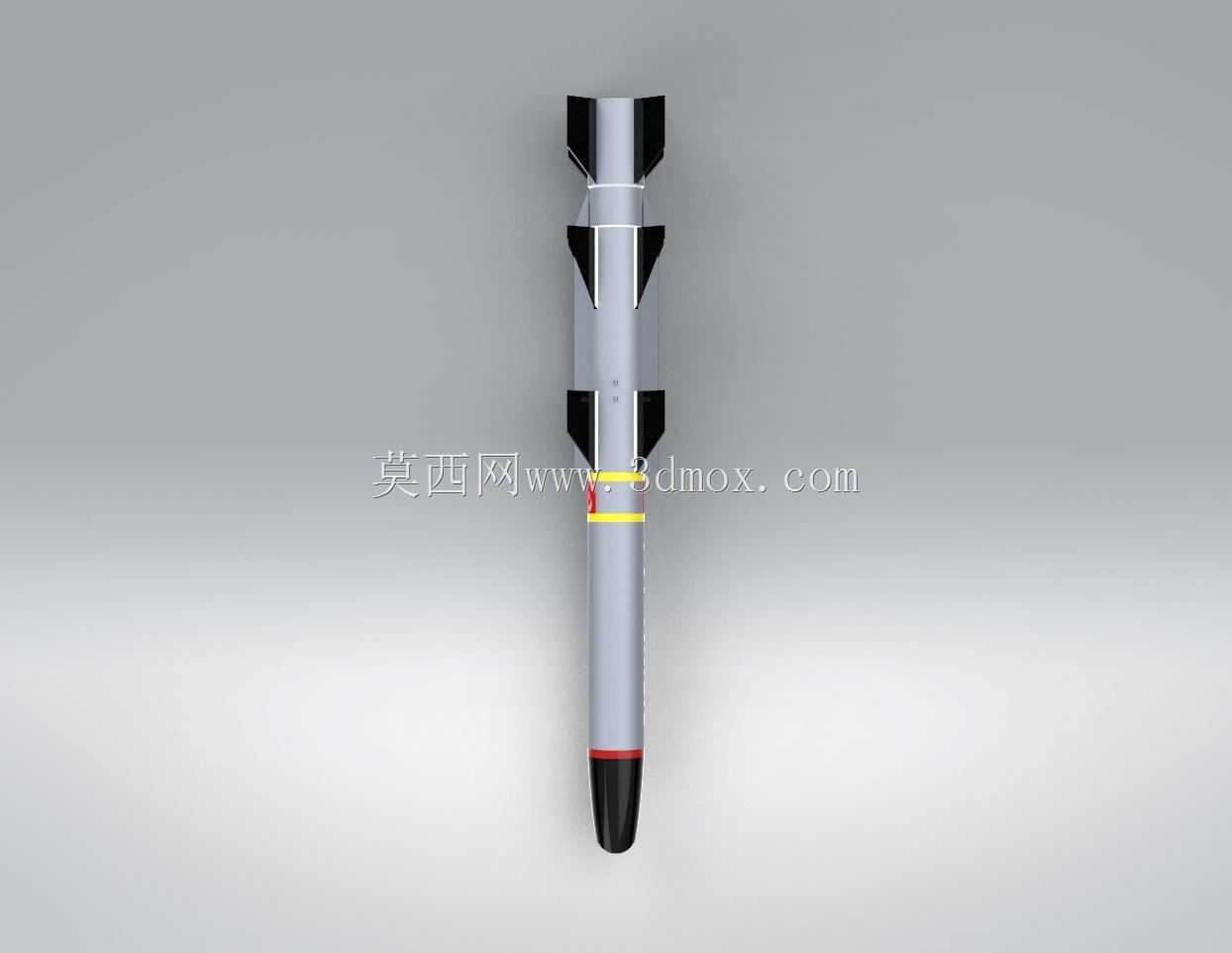

　　该三维结构围绕近程空空导弹的典型气动与挂载需求展开，弹体采用细长圆柱主体配合尖锥形头部，整体外形服务于高速飞行时的低阻穿透和稳定控制。头部黑色导引段与白色弹身形成明确功能分区，前段可用于容纳导引头、近炸引信及相关探测组件，中段布置战斗部、制导电子设备、舵机控制线路与能源模块，后段则衔接固体火箭发动机、喷管及尾翼稳定结构。模型对弹翼、尾舵、吊挂接口和环形标识带均进行了实体化表达，适合在装备展示、教学演示、挂装协调、气动外形校核及虚拟仿真场景中使用。

　　从实际用途看，这类导弹主要承担近距空中拦截、格斗空战和平台自卫任务，载机可通过发射导轨或挂架完成携带与发射。弹体前部的导引窗口决定了目标捕获方向，后部多组翼面则负责升力补充、姿态稳定和机动控制。设计时需要兼顾导引头视场、发动机喷流方向、尾翼展开空间以及载机挂点边界，避免在发射瞬间与机体、副油箱或相邻武器发生干涉。模型中多片折叠或固定翼面沿弹身周向布置，能够直观反映导弹在挂飞状态和自由飞行状态下的轮廓变化。

　　结构建模思路以功能分区为核心。尖锥头部采用回转体过渡，便于降低迎面阻力；圆柱弹身段保持较大内部容积，可容纳电缆、支架、战斗部壳体和发动机燃烧室；尾部通过收缩段连接喷管，使燃气流道与弹体轴线保持一致。弹身外侧的彩色环带虽属于识别标识，但在三维装配中也可作为分段定位参考，帮助设计者区分导引舱、控制舱、战斗部舱和动力舱。翼面根部与弹壁的连接区域需要重点表达加强肋、接头和紧固件位置，因为这些部位在高过载机动下承受较大弯矩和气动载荷。

　　外形尺寸与安装边界是此类武器模型进入系统集成前必须核对的内容。弹体总长、最大直径、翼展和尾翼后缘位置直接影响发射筒、导轨和挂架适配；头部锥角不能侵入载机雷达或光电设备的工作范围，尾部喷管与挂架之间应保留足够的热防护和射流安全距离。若用于机翼下复合挂架，还要检查相邻导弹之间的翼面间隙、地勤人员操作空间以及装卸工具的可达性。模型将弹翼以薄片加根部加厚的方式表现，既还原了真实翼面的薄翼特征，也保留了结构连接区域的厚度，便于后续进行有限元约束和装配干涉检查。

　　在工程应用中，该模型可用于弹体分段剖切、内部设备占位、挂点坐标确认和发射流程动画制作。导引舱、控制舱、战斗部舱与动力舱之间的舱段分界线清晰，能够支持按维修层级拆解；尾翼和弹翼的周向角度关系可用于气动稳定性分析；吊挂面与弹身轴线的相对位置则关系到载机悬挂平衡。对于三维建模人员而言，建模时应优先保证弹体轴线、翼面安装角、喷管中心线和挂架接口的一致性，再处理标识、倒角和细节纹理，这样才能使外形展示与工程协调同时具备可用性。
