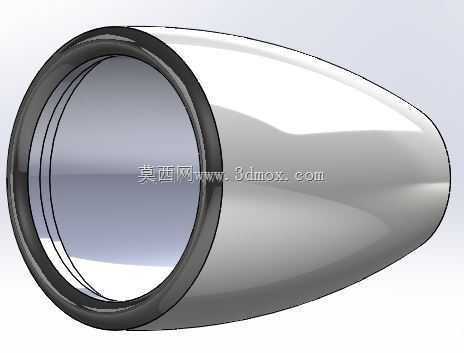

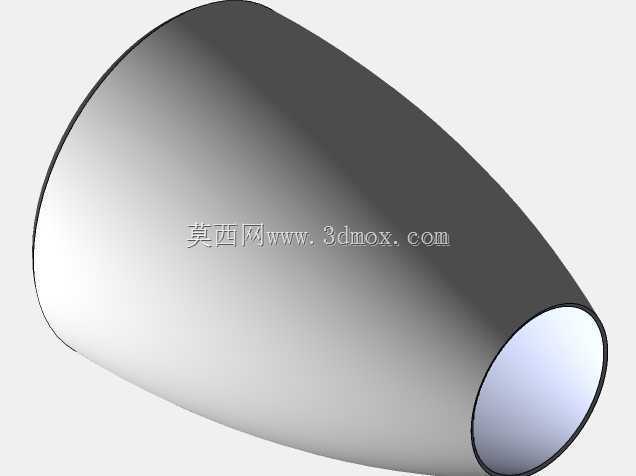

航空涡扇发动机进气整流罩结构

　　该整流罩属于航空动力系统前端的气动包覆构件，在整机布局中承担进气导流、内部机件防护与噪声抑制三类核心作用，对应实际装机场景中，它布置于短舱最前端，将发动机风扇段、压气机进气端面整体包覆，把来流空气平顺引导至压气机进口，同时隔绝外物撞击、雨雪侵蚀与高速气流冲刷，避免内部转动部件受损。

　　从现场装配边界来看，该构件大端为环形对接法兰面，加工时需严格控制端面圆度与对接螺栓孔位的同轴度，装机后与发动机短舱主体段止口配合，配合面预留密封胶填充槽，防止高空高速工况下雨水、沙尘从拼接缝隙渗入内部舱段；小端为顺滑收敛的椭球尖拱外形，整体型面沿轴向连续过渡，不存在突兀的折角与凸起，型面曲率沿轴向按气动计算结果渐变：靠近大端进气口段曲率平缓，保证进气气流沿壁面附着不发生分离，向尖顶延伸段曲率逐步收紧，引导外部绕流平顺向短舱外侧过渡，降低飞行过程中的压差阻力。

　　实际航线运行中，该构件的工况约束十分明确：起飞阶段发动机大推力运转时，进气口处形成强负压场，整流罩内壁需承受内外压差带来的循环载荷，结构设计时在壳体内侧布置环形加强筋与轴向支撑肋，既保证薄壁壳体的刚性，避免高速气流抽吸引发壳体振颤，又尽可能控制整体重量，匹配航空器减重要求；跨音速飞行阶段，外壁面气流速度接近声速，连续顺滑的型面可以推迟局部激波产生，降低激波阻力与激波引发的结构振动；降雨、结冰气象条件下，罩体前缘预留的防冰系统安装接口可通入热压气流，维持外表面温度在冰点以上，避免冰层积聚破坏气动外形、甚至冰层脱落被吸入发动机造成打机事故。

　　结构建模过程中，首先依据发动机进气道的流量需求确定大端通流内径，保证进气截面积满足压气机最大吸气量要求，不会因通流面积不足造成进气畸变；随后按照短舱整体气动长度约束，拟合出整条轴向型面曲线，通过回转成型得到基础壳体，再在大端位置加工出对接法兰的加厚段，均布开设连接孔，内壁按载荷分布设置不等厚的壁面区域：受气流冲刷、外物撞击概率最高的前缘段适当增加壁厚，后段包覆区域采用薄壁结构，在满足强度要求的前提下最大化降低构件自重。

　　该类构件的选材通常优先选用轻质铝合金或复合材料，加工成型后外表面需做高精度抛光与气动涂层处理，降低壁面粗糙度，减少摩擦阻力；内壁可敷设吸音衬层，利用罩体的包覆空间阻隔风扇转动产生的噪声向前方传递，满足机场起降阶段的噪声管控要求。在维护场景下，整流罩可设计为分瓣拼接结构，地勤人员拆开对接紧固件即可翻开罩体，直接对前端风扇叶片、进气导向叶片进行孔探检查与表面维修，无需拆解整个短舱，大幅缩短航线维护的停场周期。

　　设计校核阶段还需重点考虑鸟撞等极端工况，前缘区域的结构强度需满足航空规范要求，在遭受小型飞鸟高速撞击时不发生穿透性破损，避免碎片进入核心机造成致命故障；同时罩体的热膨胀量需与后端连接的短舱金属段匹配，在高空低温、地面高温的大幅温度循环下，对接面不会因变形量差出现密封失效或连接应力过载。整个型面的建模全程保持曲率连续，不存在局部凹陷或凸起，保证气流沿壁面流动时不会出现局部分离旋涡，既降低巡航阻力，也避免进气道内流场出现畸变，保障压气机工作稳定性。
