长航时固定翼无人机机翼骨架结构

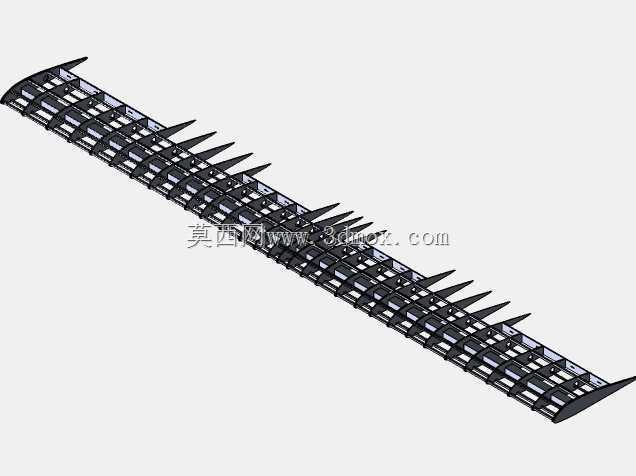

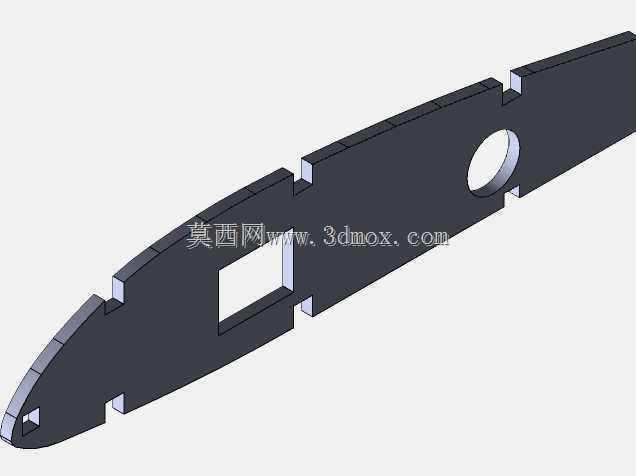

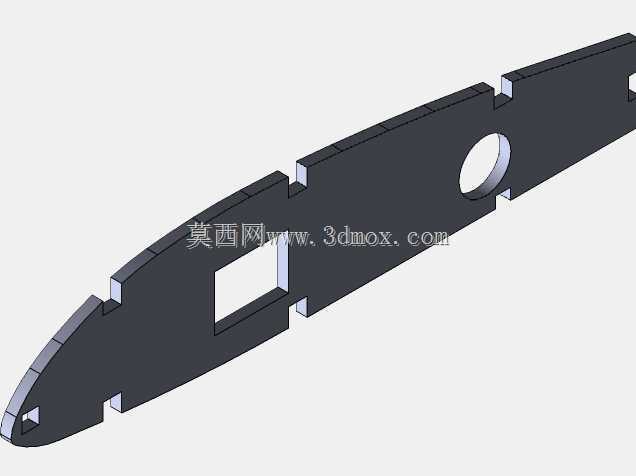

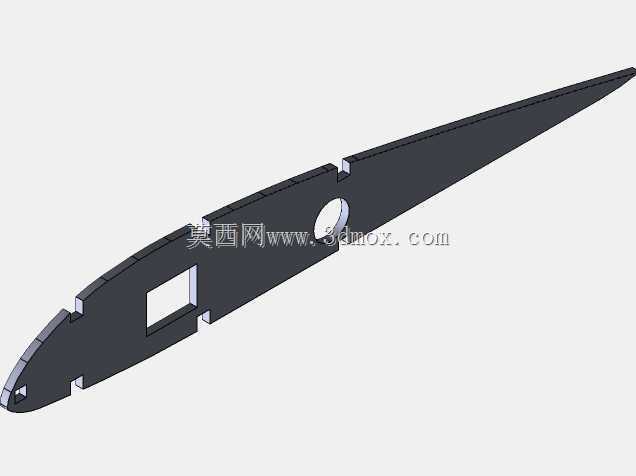

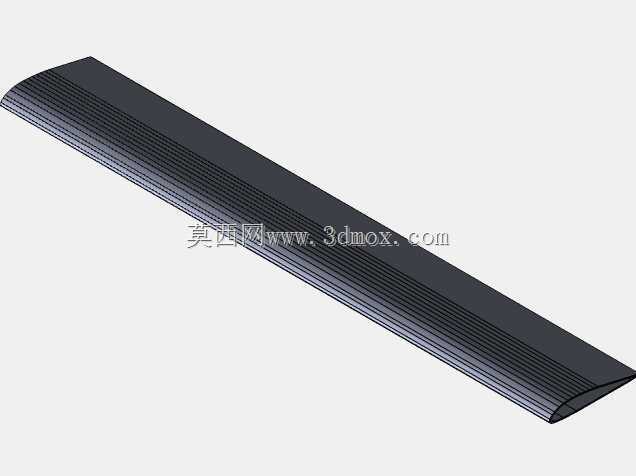

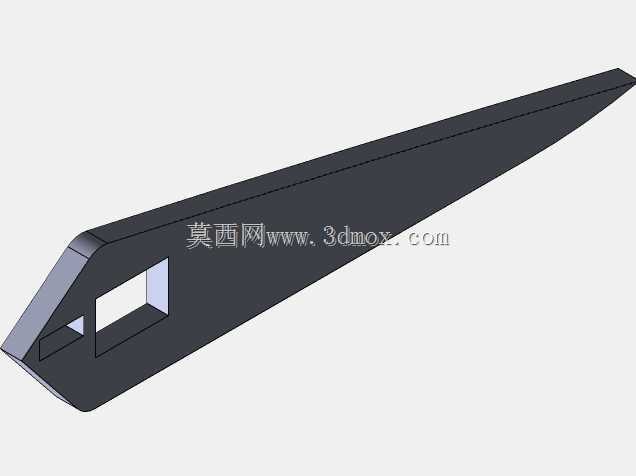

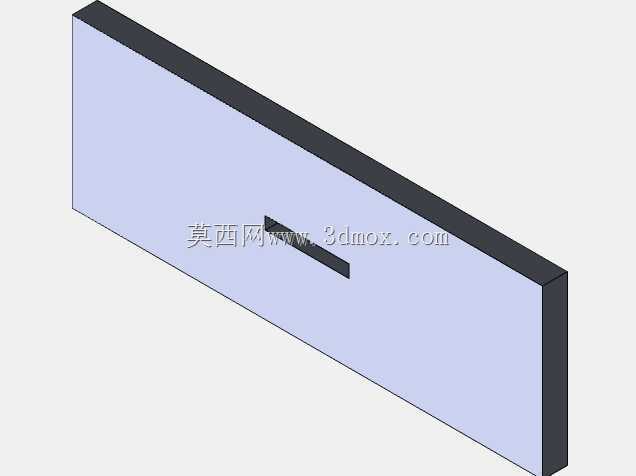

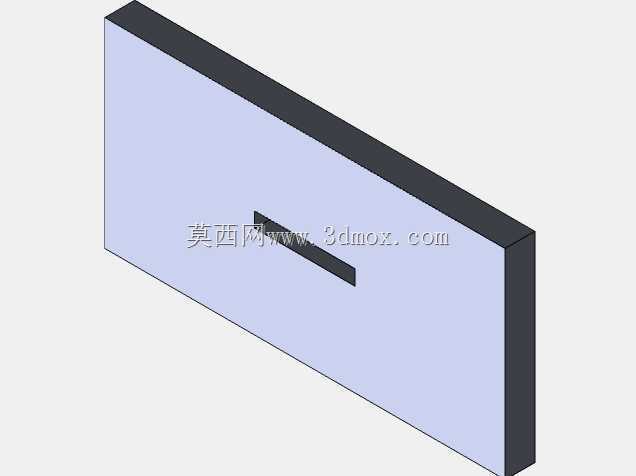

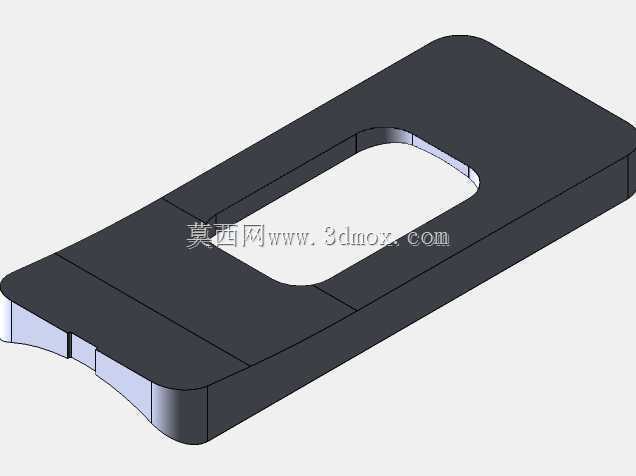

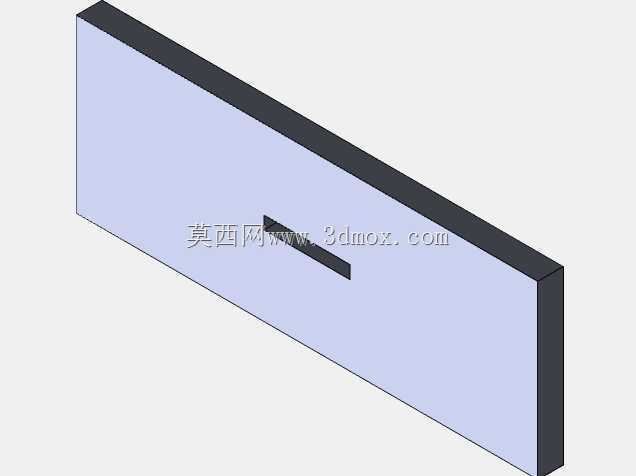

　　这套结构面向小型无人驾驶固定翼飞行器的机翼承载段展开，整体呈现为一根细长的大展弦比机翼内部承力骨架，沿展向连续延伸，翼型轮廓由两端的端肋收束成形。从工程落地角度看，它并不是单纯的外观件，而是把蒙皮内部的传力路径完整搭建出来：多根平行翼肋按弦向站位依次排列，翼肋之间通过纵向翼梁和桁条串联，形成格栅式承力体系。翼肋上预留了大量减重开孔，孔位沿翼型厚度方向分布，既避开了梁条穿过的主承力区域，又把腹板中不参与局部屈曲承载的材料去除，使骨架在弯曲和扭转载荷下仍保持足够的截面惯性矩。

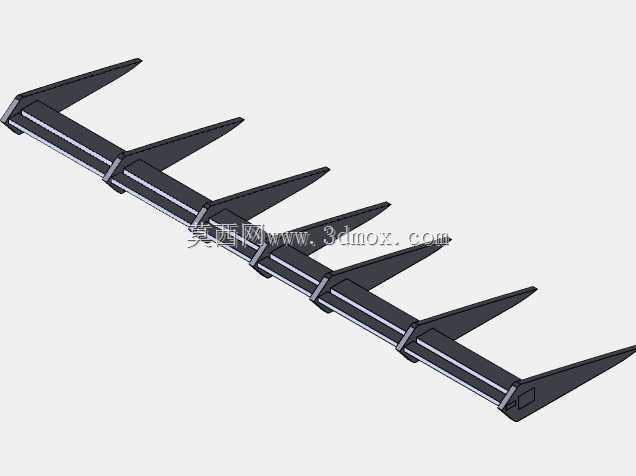

　　实际使用场景中，这类骨架多用于长航时测绘、巡检、侦察或试验型无人平台。机翼升空后，气动升力通过蒙皮传递到翼肋，再由翼肋汇聚到前后翼梁，翼梁以翼根为约束承受主要弯矩；副翼、襟翼等操纵面的铰链支座通常也会落在特定加强肋站位上，因此相关肋位在建模时需要保留更高的局部刚度。骨架两端的端肋确定了机翼段的展向边界，也为对接机身、翼尖小翼或另一段机翼提供了安装基准。沿展向排布的密集肋格，使蒙皮在负压和正压交替作用下不易发生凹陷或鼓曲，这对低速大展弦比机翼尤其关键。

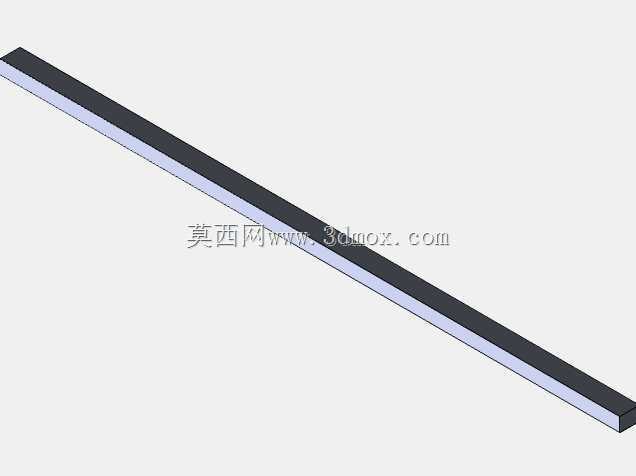

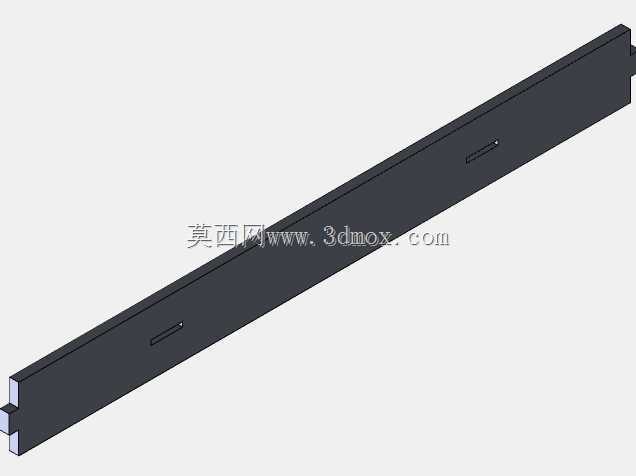

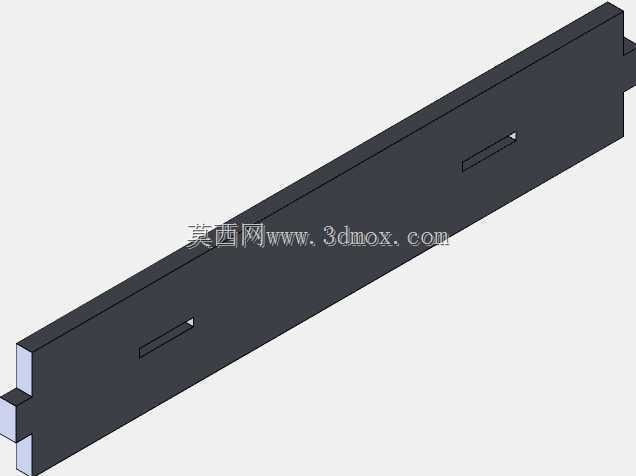

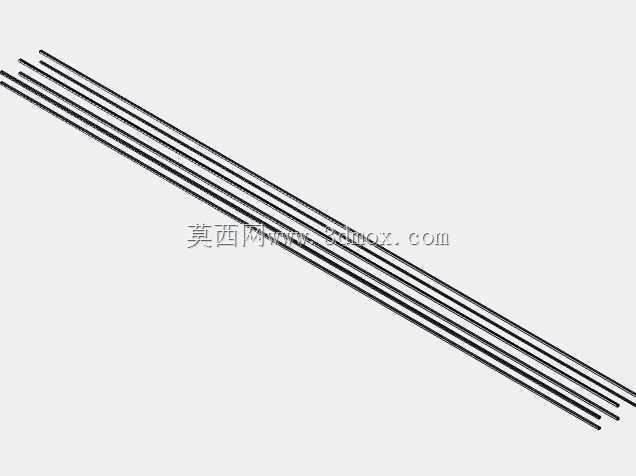

　　设计思路上，模型优先处理的是装配协调性而非单件造型。每个翼肋的外形必须服从同一组翼型截面数据，沿展向按弦长、扭转角和上反角逐步变化；翼梁穿过翼肋时，开口位置要与梁条高度、厚度一致，不能出现干涉。纵向构件并不追求等截面，靠近翼根的区段弯矩更大，梁条与肋板连接节点需要承担更高载荷；靠近翼尖则载荷衰减，可通过缩小肋宽、增加开孔率来控制重量。骨架底面和后缘区域预留了连续连接边，用于粘接或螺接蒙皮、舵面铰链以及航电设备支架。若采用复合材料工艺，翼肋可选用轻木、泡沫夹芯或碳纤板切割，翼梁采用碳管、碳片或盒形梁；若采用3D打印，则需关注薄壁肋条的打印方向和节点堆积强度。

　　外形边界方面，整件结构具有明显的细长特征，展向尺寸远大于弦向和厚度方向尺寸，安装时必须以翼根端面作为主定位面，以翼梁轴线作为展向基准，再通过翼肋前后缘点校正弦向姿态。机身侧对接区要留出翼梁插入或螺栓连接空间，翼尖端则要控制重量集中，避免转动惯量过大影响滚转响应。燃油管、电缆、舵机拉杆若从翼内穿过，应沿梁间低干涉通道布置，并在肋板开孔边缘保留防磨间隙。模型把这些内部通道、肋位间距和连接边都以实体骨架表达出来，便于结构设计人员校核装配顺序、蒙皮分块、舵面安装以及地面维护时的可达性。
