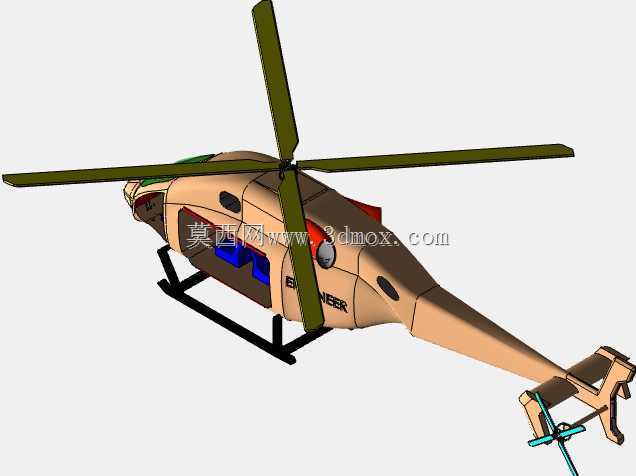

轻型民用直升机简化结构三维造型

　　这套直升机三维造型采用极简拆分思路完成整机搭建，全机仅划分为机身主体、主旋翼总成、尾翼总成三个独立装配模块，没有做现实机型中动辄上百个的细碎系统拆分，对于刚接触航空类装备结构建模的从业者来说，这种拆分逻辑能快速理清旋翼类飞行器的核心布局关系，不用被机载管路、内饰线束、航电面板这类非核心结构分散建模精力。从实际应用场景来看，这类简化直升机模型常被用作航空科普展项的演示载体、高校空气动力学课程的教具原型，也可以作为低空通航装备概念设计阶段的布局参考底模，用来快速验证旋翼与机身的相对位置是否合理，省去从零搭建基础外形的重复工作量。

整机的功能特性完全围绕旋翼飞行器的核心气动逻辑展开：

　　主旋翼布置在机身顶部重心正上方，四片桨叶呈十字对称分布，桨叶采用长条形等截面翼型简化造型，没有复刻真实桨叶的复杂翼型曲面与变距机构，仅保留旋翼旋转的运动包络空间，在做运动干涉校验时可以直观看到桨叶旋转扫过的圆形区域，确认该范围内没有突出机身的结构件，避免后续细化设计时出现旋翼打舱的低级问题。尾梁从机身尾部向后延伸，末端布置小型尾桨与垂直安定面，尾桨的旋转平面与主旋翼旋转平面保持垂直，这个布局完全符合单旋翼直升机的反扭矩平衡逻辑，建模时特意保留了尾桨与尾梁末端的安全间隙，尾梁下方的小型水平安定面也做了简化呈现，用来辅助维持前飞状态下的尾部俯仰稳定性。机身侧面预留了舱门、舷窗的凹陷轮廓，机身腹部设置了滑橇式起落架，

　　这种起落架结构没有轮式起落架的收放机构、减震支柱等复杂部件，两根平行的弧形滑橇通过支撑臂与机身底部硬连接，结构重量轻、维护难度低，非常适合轻型民用直升机在简易平整场地起降，滑橇的离地高度经过合理设定，既保证机身腹部不会在起降触地时与地面发生磕碰，也不会因为起落架过高导致整机重心上移、地面停放稳定性下降。

设计思路上没有追求对真实直升机的一比一测绘还原，而是优先保证核心气动布局的正确性：机身采用流线型曲面过渡，从机头的圆润段向尾梁方向逐渐收窄，尽可能降低前飞状态下的气动阻力，机身侧面的标识区域、舷窗开孔都做了示意性处理，不需要匹配某款特定量产机型的精确尺寸，

　　使用者可以根据自身项目需求在这个基础外形上追加细化结构——比如如果要做应急救援直升机的演示模型，可以直接在机身侧面追加舱门绞车、医疗舱内饰；如果要做农林作业直升机的概念方案，可以在机身腹部追加药箱、喷洒挂架，基础机身的挂载预留空间完全能满足这类改装需求。

从外形尺寸与安装边界来看，整机的最大外廓尺寸由主旋翼的旋转直径决定，主旋翼桨叶伸展后形成的圆形包络是全机最宽、最高的边界，建模时可以根据使用场景等比例缩放整机尺寸：用作展厅1比1展示样机时，可将主旋翼直径放大到轻型直升机常见的8至10米区间，对应的机身长度控制在9至11米、机高（至主旋翼桨毂顶部）控制在2.5至3.5米，停放时需要在旋翼扫过范围外设置安全警示边界，避免周边人员进入旋转区域；用作桌面演示缩比模型时，可将整机尺寸缩小到0.5米以内，滑橇起落架的支撑跨度同步缩放，保证小比例模型放置在台面上不会发生侧翻。机身内部的预留空间也做了合理的中空处理，前半段座舱区域可容纳2至4个座位的布置空间，中后段机身区域可预留动力舱、传动机构的安装位置，尾梁内部预留传动轴的穿行通道，所有结构的壁厚都按照等比例缩放后的合理值设定，不会出现薄壁结构失真或者内部空间完全被实体填充的问题，后续细化设计时可以直接在现有实体上切除多余材料、追加内部零件，不需要重新搭建机身基础曲面。
