空中医疗救援半自主无人机结构设计

　　这套三维结构围绕城市与郊野突发伤病的快速响应场景展开，核心目标是在地面救护车受道路拥堵、地形阻隔或灾害现场通行条件限制时，以低空飞行平台越过拥堵路段、塌方区域和水面障碍，把急救物资、便携生命支持设备或轻症伤员转运链路前置到事发点附近。平台定位不是替代地面急救体系，而是作为急救网络中的空中节点：在大型活动安保、山区户外事故、高速公路连环碰撞、社区突发心脑血管事件等场景中，承担快速投送AED、急救药品、供氧模块和通讯中继设备的任务，也可在配套担架舱后完成短距离伤员后送。

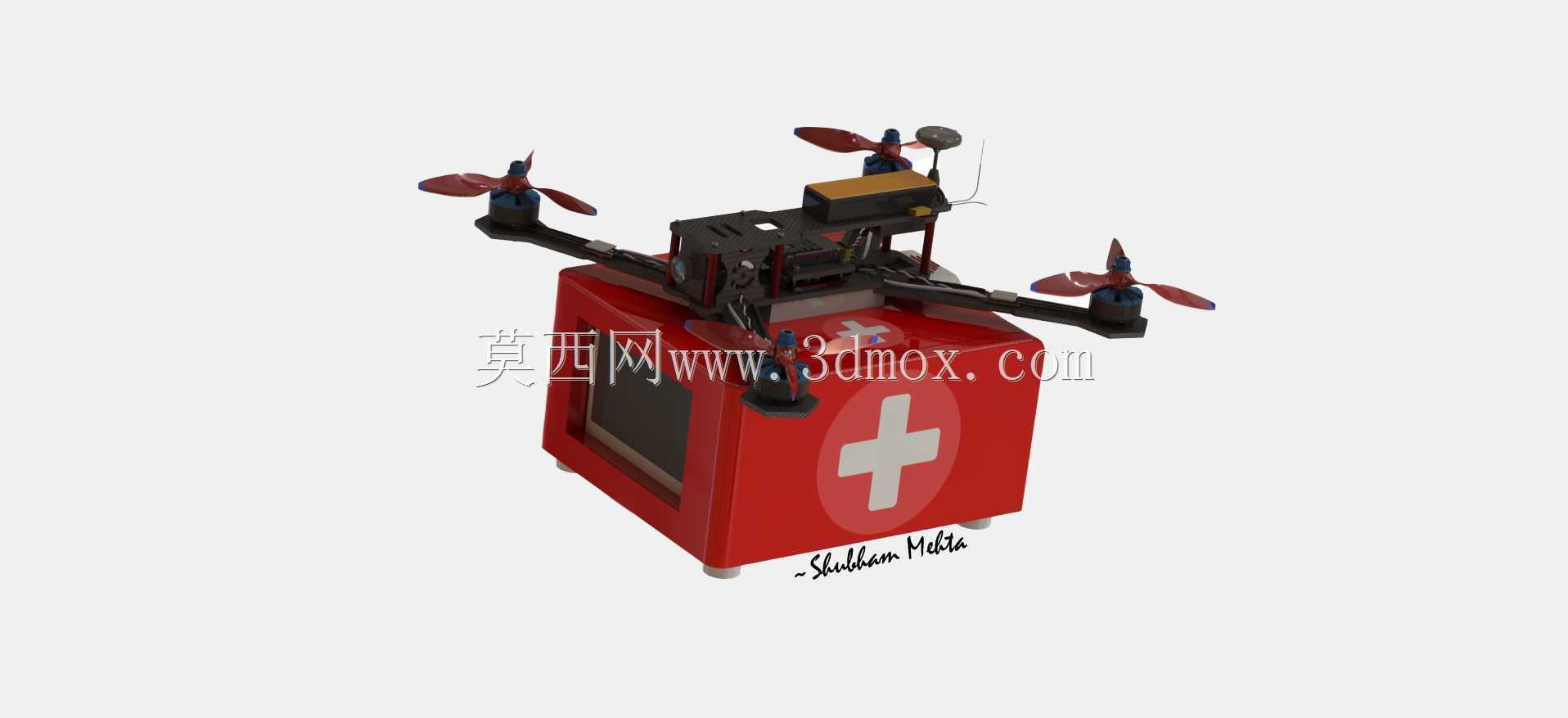

　　从整机布局看，结构采用多旋翼垂直起降构型，避免对跑道和开阔起降场的依赖，楼顶平台、停车场空地、事故现场周边硬化地面均可作为临时起降点。机架主体围绕载荷舱布置，中心区域预留标准化医疗设备安装接口，周边机臂采用快拆式连接，便于拆解后装入急救车辆或社区应急站储物柜，接到呼叫后可由两名操作人员完成快速展开。机臂与中心体的连接位置设置定位销和锁紧卡扣，重复装配后旋翼轴线位置一致性可控，减少每次拆装后的动平衡校准工作量。

　　外形与安装边界方面，整机展开后的外轮廓需兼顾低空穿楼飞行和车载收纳两种约束：展开状态下旋翼桨尖构成的外接圆控制在小型应急起降点可容纳范围内，折叠后整机宽度适配普通救护车侧舱和厢式物资车货架。中心载荷舱的内部空间按医疗模块分层设计，上层放置通讯与飞控组件，下层设置减震托盘，用于固定除颤仪、药品保温盒或折叠式担架连接件。托盘与机架之间采用阻尼减震结构，避免旋翼高频振动传递到精密医疗仪器，也降低药品在飞行过程中的冲击载荷。

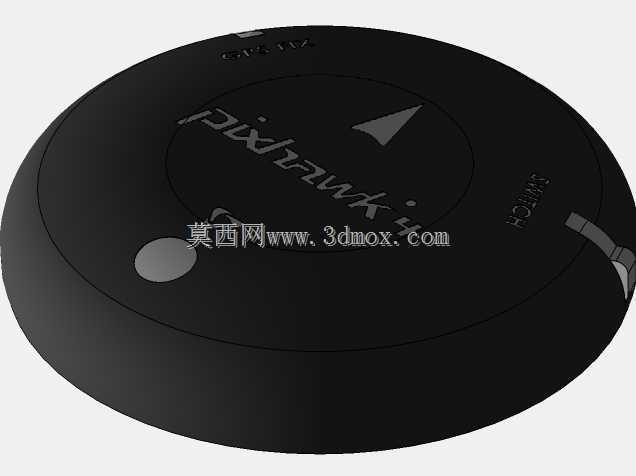

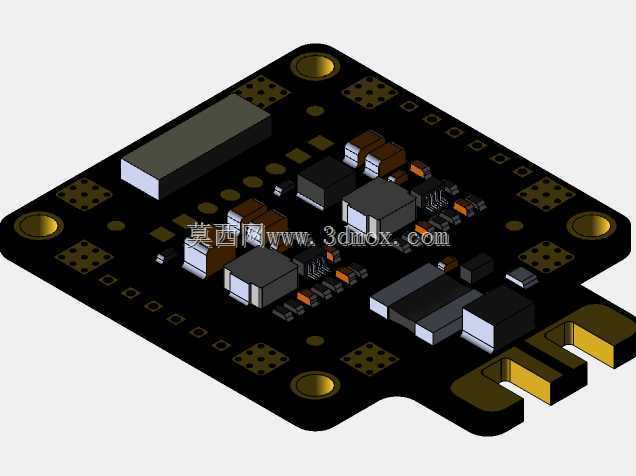

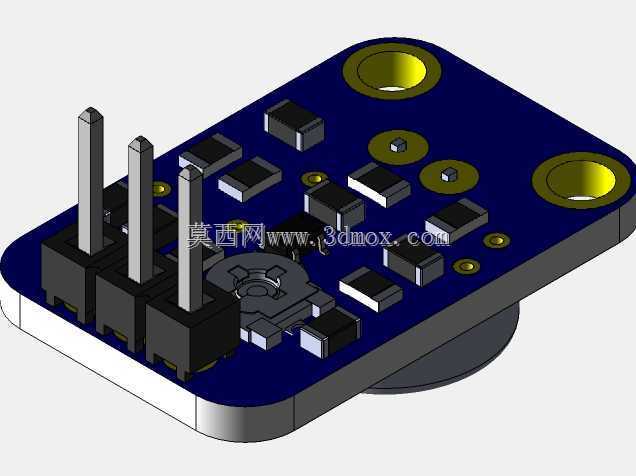

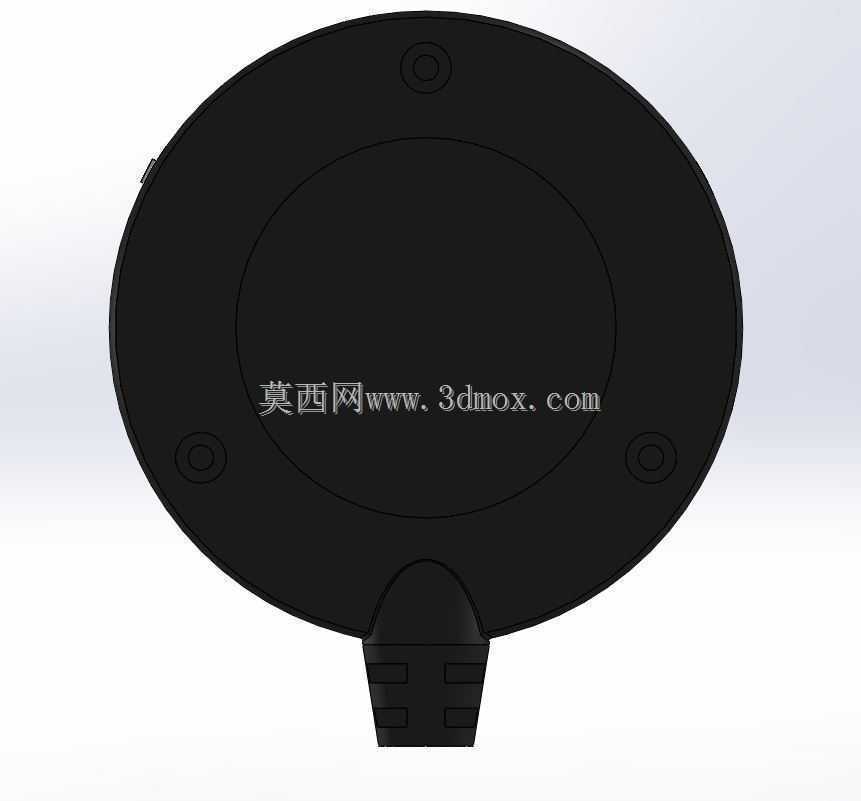

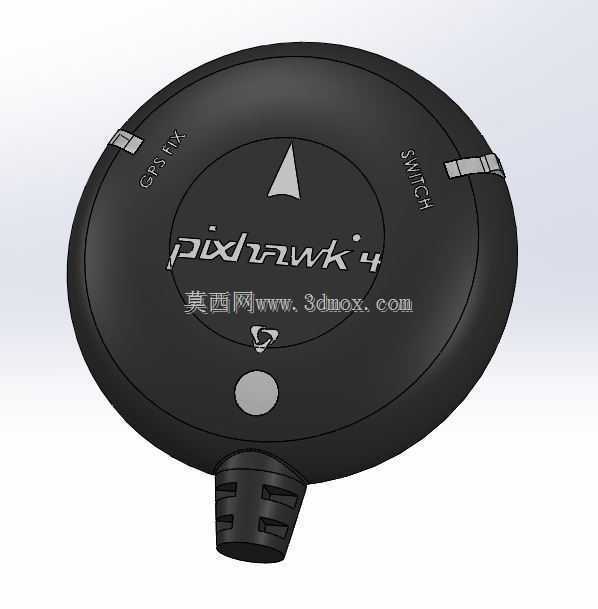

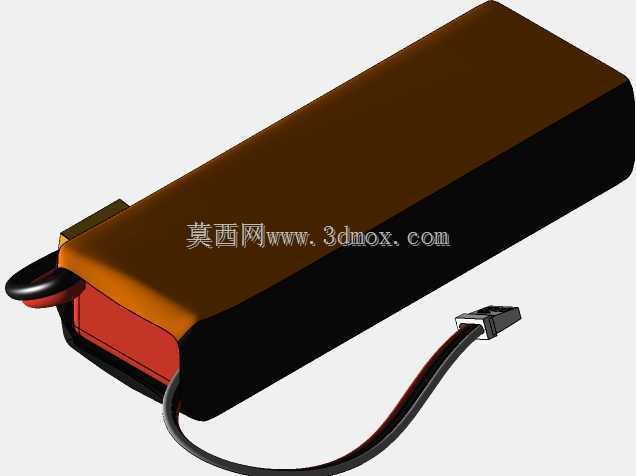

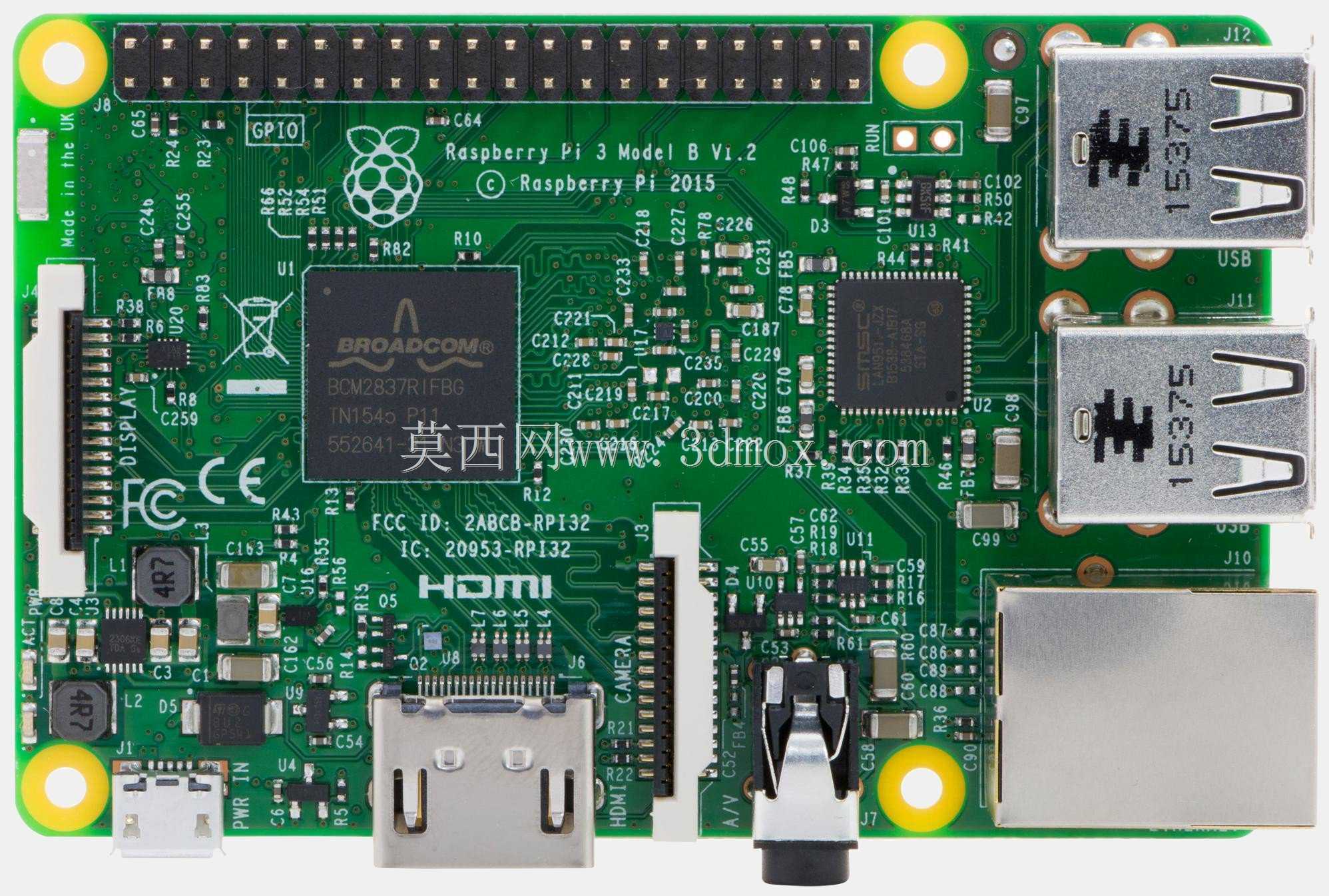

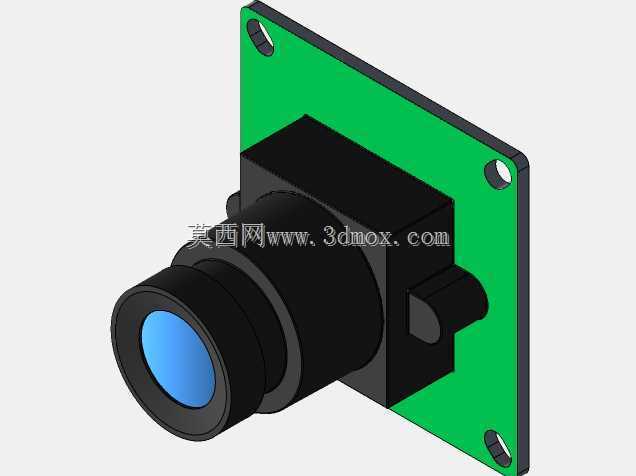

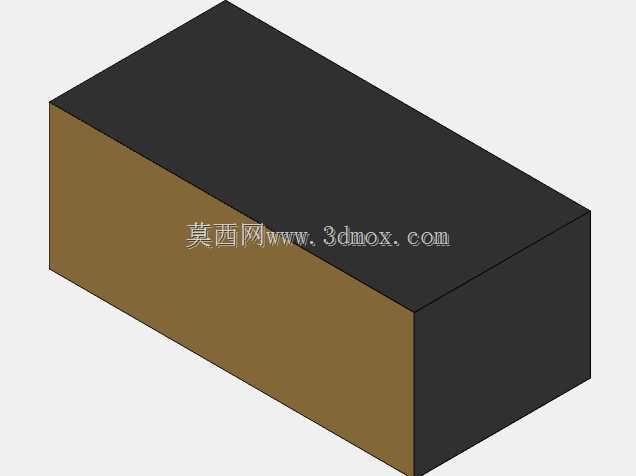

　　功能设计上，平台预留了半自主飞行的硬件安装边界，GNSS天线、避障传感器、气压计和视觉模块的安装位置在结构中单独留出安装柱与走线槽。飞控舱靠近整机重心布置，电池舱采用插拔式结构并设置双重锁扣，便于地面人员在连续出警时快速更换动力电池。机腹下方设计通用快装挂架，可根据任务切换物资投放盒、医疗吊舱或扩音照明模块；挂架接口采用统一孔位，保证不同任务载荷在同一台机身上互换，不需要重新钻孔或改动主线束。

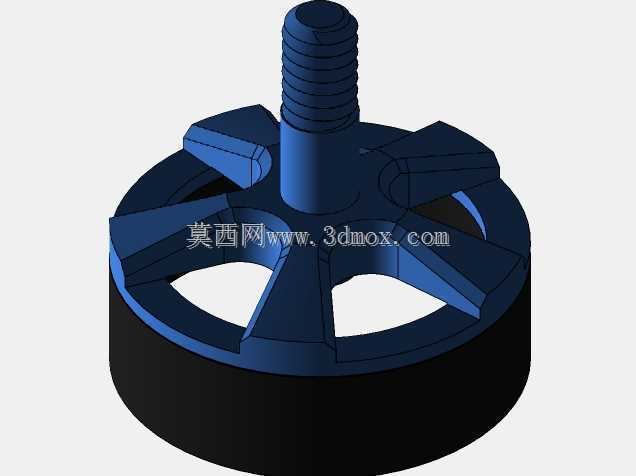

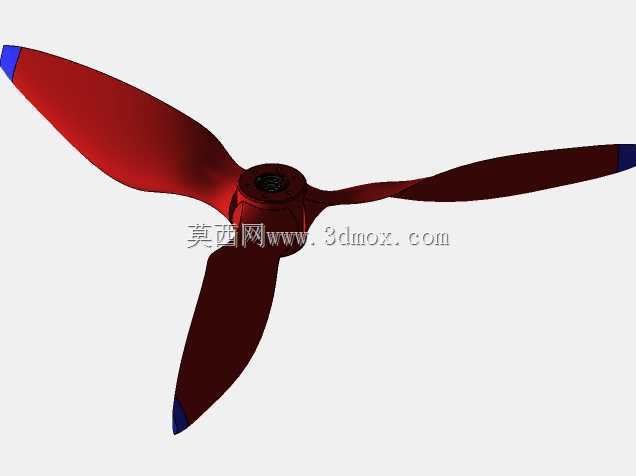

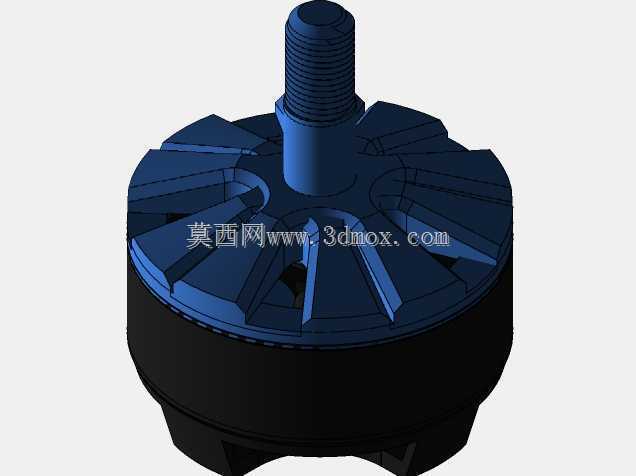

　　气动与安全细节是这类救援平台区别于普通航拍无人机的重点。旋翼外围预留防护架安装点，在人群密集区域执行任务时可加装环形护圈，降低桨叶接触围观人员或建筑物外墙的风险。机臂端部设置电机座水平调节面，保证电机安装面与机架基准面的垂直度；电机座周围预留散热空间，避免夏季高温下连续大载荷爬升导致动力系统过热。起落架采用高跨距支撑结构，使机腹载荷舱在降落时与地面保持足够间隙，既保护下方挂载的医疗设备，也允许在不平整草地、碎石地面上稳定着陆。

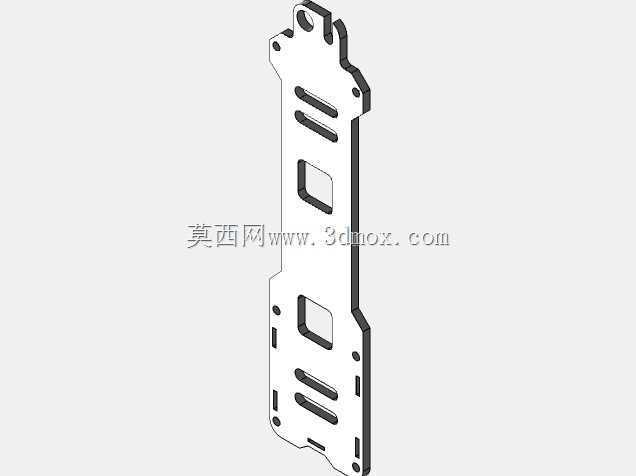

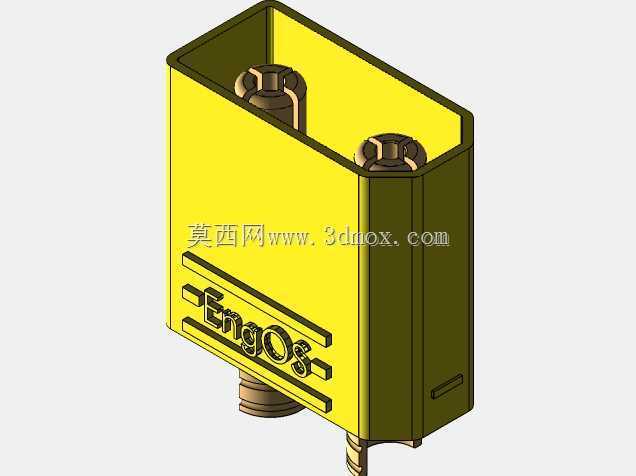

　　结构建模过程中，中心体框架、机臂、载荷挂架、电池舱和起落架分别按独立装配体处理，便于后续针对不同任务载荷改型。医疗舱内壁设置绑带座和设备限位凸台，AED、氧气瓶等设备可通过标准绑带快速固定；舱门采用侧向开启方式，在旋翼保持低速转动的待命状态下，地面医护人员也能从侧面取放设备，减少靠近桨盘的动作。线缆从机臂内部进入中心体，外露接插件位置设置防水密封圈，以应对小雨天气和急救现场冲洗消毒后的潮湿环境。

　　从使用流程看，平台到达现场后可在指定安全区域悬停或降落，地面人员通过快拆挂架取下医疗模块，随即对伤员实施早期处置；若配置转运担架模块，则需配合地面急救人员完成伤员固定，并按预设航线飞往就近医院楼顶停机点。整机结构在设计上强调任务模块的通用性和现场操作的低门槛，使三维结构不仅体现飞行平台本身，也覆盖医疗载荷安装、地面转运衔接和应急站点收纳等实际工程边界。
