无人机紧急空投救生载荷挂载装置

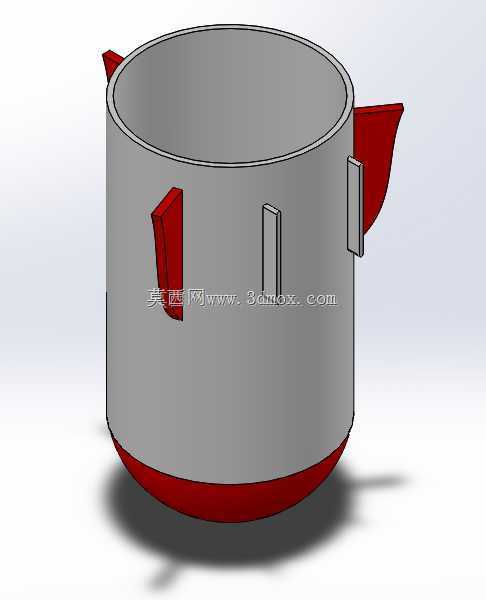

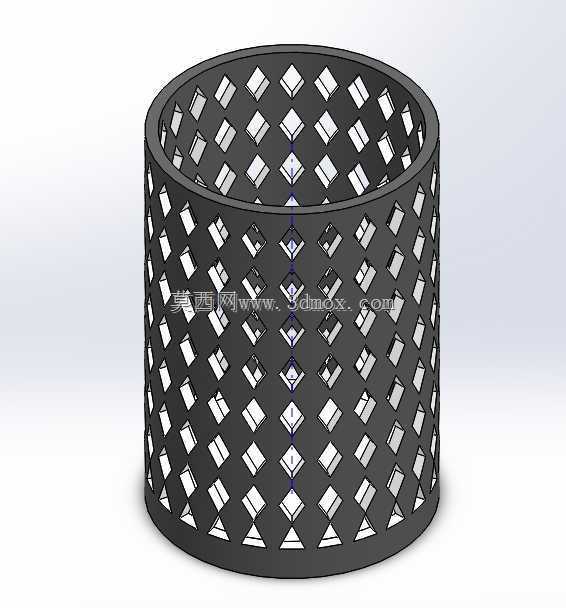

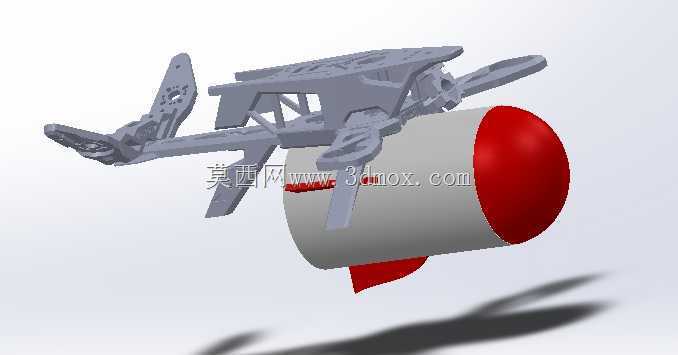

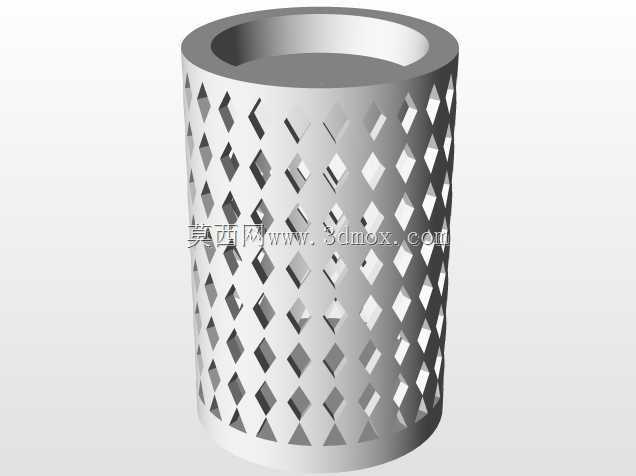

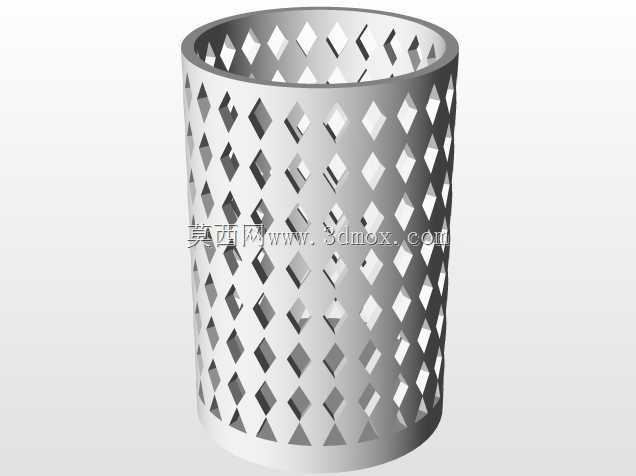

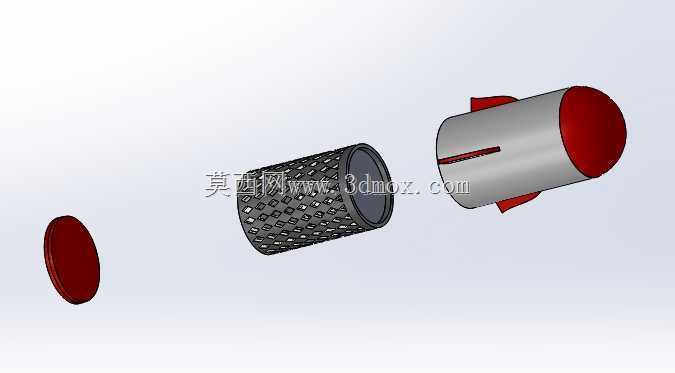

　　这套挂载结构面向小型多旋翼无人机的高空应急补给任务，核心解决的是普通物资从飞行高度直接抛放时，落地冲击容易造成药品、耗材、通讯部件损坏的问题。整体结构分为上部无人机快挂机架与下部载荷容纳舱两部分，上部机架采用镂空桁架式构型，在保证挂载刚度的前提下尽可能降低自重，避免额外载荷过度消耗无人机续航余量。机架两侧预留标准机臂连接孔位，可适配主流小型四旋翼平台的底部挂载接口，安装时无需改动无人机原有飞控与动力布局，仅通过快拆卡扣即可完成挂载或拆卸，野外作业场景下单人即可完成操作。下部容纳舱采用弹头式流线外形，舱体主体为圆柱段搭配半球形端头，投放后下落过程中可自动保持端头朝下的姿态，降低风偏影响，在侧风环境下也能将落点偏差控制在较小范围。舱体采用内外壳双层结构设计，外壳为承力冲击层，落地瞬间首先接触地面，通过自身结构形变吸收绝大部分冲击能量；内壳为蜂窝状缓冲承托结构，和外壳之间保留有径向活动余量，冲击发生时内壳可在外壳内部小幅位移，避免冲击载荷直接传递到内部装载的急救物资上。

　　从实际任务场景出发，这类装置主要用于陆路交通受阻的灾害现场、偏远山地搜救区域、水上遇险人员补给等场景：当地面救援队伍无法快速抵达待援位置时，搭载该装置的无人机可飞抵目标区域上空，在安全高度直接释放载荷，无需无人机降低高度至复杂地形附近，既避免低空飞行碰到障碍物、线缆的风险，也不用考虑野外无平整起降场地的问题。内部装载的物资可根据任务灵活更换，除了急救药品、止血敷料之外，也可放置应急通讯电台、饮用水净化片、保暖求生毯、信号发生器等不同载荷，内壳的蜂窝填充结构可根据物资外形快速调整衬垫位置，不需要重新加工定制适配舱体。

　　结构设计阶段优先考虑了快速制造的可行性，整个挂载机架与舱体外壳的壁厚都针对熔融沉积成型3D打印工艺做了优化，所有悬空部位都添加了最小角度的自支撑结构，打印完成后不需要复杂的后处理工序，去除支撑后即可直接装配使用；相比传统注塑成型需要先开发高精度模具的方案，小批量定制、任务前快速改型的成本大幅降低，针对不同载重量级的无人机，仅需调整机架连接杆的厚度与舱体直径参数，即可衍生出不同载荷容量的版本。装置的释放机构集成在上部机架的中心位置，采用舵机驱动的锁止销结构，挂载状态下锁止销穿过舱体顶部的挂耳，接收到飞控发出的投放信号后舵机转动拔出锁止销，舱体在重力作用下自动脱离机架，整个释放过程没有额外的弹射动力，不会对无人机的飞行姿态产生明显扰动。

　　外形尺寸方面，上部挂载机架的横向宽度适配常见四旋翼无人机的底部起落架间距，安装后不会遮挡无人机下方的视觉避障传感器与航拍相机视野；下部圆柱舱体的直径控制在无人机旋翼投影的内侧范围，飞行过程中舱体不会碰到旋转的螺旋桨，半球形端头的圆弧过渡也避免了飞行过程中产生额外的气动阻力。舱体尾部设置有小面积稳定翼面，投放后下落过程中翼面提供气动阻尼，既可以限制下落的终端速度，避免落地冲击过大，也能让舱体始终保持竖直姿态，保证端头首先触地。整套装置没有复杂的精密传动部件，野外环境下即使附着灰尘、雨水也不会出现卡滞故障，重复使用时仅需更换外壳的形变吸能段，内壳与挂载机架可多次执行任务，非常适合应急救援队伍的常态化作业需求。
