四旋翼低空航拍巡检飞行器结构

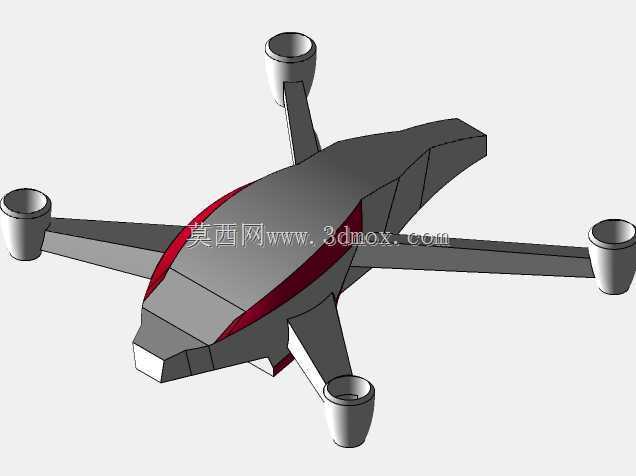

　　该结构围绕小型四旋翼低空作业平台展开，机身采用沿前后方向延伸的流线型承载布局，中部为设备与能源安装舱，四条机臂从机身侧向伸展，末端布置竖向动力短舱，整体重心集中在机身几何中心附近，便于在悬停、低速巡航和姿态切换时保持力矩平衡。机身顶面与侧面采用多段折面过渡，前部收窄形成整流外形，后部略微抬升，既能够降低前飞过程中的迎风阻力，也为内部飞控、电池、载荷挂载和线路排布留出连续空间。红色装饰条沿机身侧棱分布，在模型中同时承担视觉分色和结构分区提示作用，可帮助设计者快速识别上壳、侧壳与内部舱体的分界。

　　从实际用途看，这类四旋翼平台适用于园区巡检、场地测绘、低空航拍、设施外观查看以及教学验证等场景。机身腹部可根据任务需要挂载小型摄像模块、照明模块或轻量化检测单元；中部舱体适合放置电池、飞控板、电调与接插件，机臂末端短舱则用于容纳电机安装座和螺旋桨避让空间。由于四个旋翼呈近似十字分布，升力点围绕重心布置，姿态控制可通过各旋翼转速差实现俯仰、横滚和偏航调整，结构上不需要复杂的倾转机构，维护和装配门槛较低。

　　设计思路上，模型重点表达了机架外形、机臂连接关系和动力舱位置。机身主体以折面壳体方式建立，适合后续拆分为上壳、下壳和内部承载板；机臂与机身衔接区域保留较宽的过渡截面，可在详细设计中布置加强筋或埋入支撑管件，以承受起降冲击和飞行弯曲载荷。末端动力短舱采用圆筒状外形，轴线竖直，上端和下端均留出开口边界，便于匹配电机座、桨叶锁紧件以及起落防护件。短舱与机臂之间的连接段需要重点校核，因为该区域在电机拉力、振动和紧急着陆载荷叠加时容易出现应力集中。

　　外形边界方面，四组动力短舱决定了整机的最大展开轮廓，机身长度方向从前鼻端延伸至尾部斜面，宽度方向由左右机臂端点限定。进行详细结构设计时，应先锁定旋翼旋转直径与相邻桨叶之间的安全间隙，再反推机臂长度和机身宽度；机臂高度则要保证螺旋桨旋转面与机身壳体、腹部载荷之间不发生干涉。若用于实物制作，机身下表面与地面之间应保留足够起落高度，避免相机云台、电池仓或腹部分接口在着陆时接触地面。

　　安装关系上，中部舱体宜设置水平承载板，电池通过绑带或滑轨固定在重心附近，飞控板尽量靠近几何中心并保持水平基准；电调可布置在机臂根部或短舱附近，以缩短动力线长度，同时利用外侧气流改善散热。机身前部可预留摄像头窗口和线缆通道，后部可布置天线、状态灯或扩展接口。壳体折面在三维建模时可通过曲面剪裁、实体加厚和筋板补强完成，拆分件之间需要预留螺钉柱、定位扣和装配间隙。

　　该模型对结构设计人员的价值在于清晰呈现了小型四旋翼平台的总体构型：机身负责承载与整流，机臂负责拉开升力点，竖向短舱负责动力安装，腹部区域负责任务载荷扩展。后续细化时可在不破坏外形边界的前提下，加入电池快拆结构、桨叶保护圈、折叠机臂、减震云台和防水接缝等工程细节，使概念外形进一步转化为可装配、可维护的低空作业飞行器。
