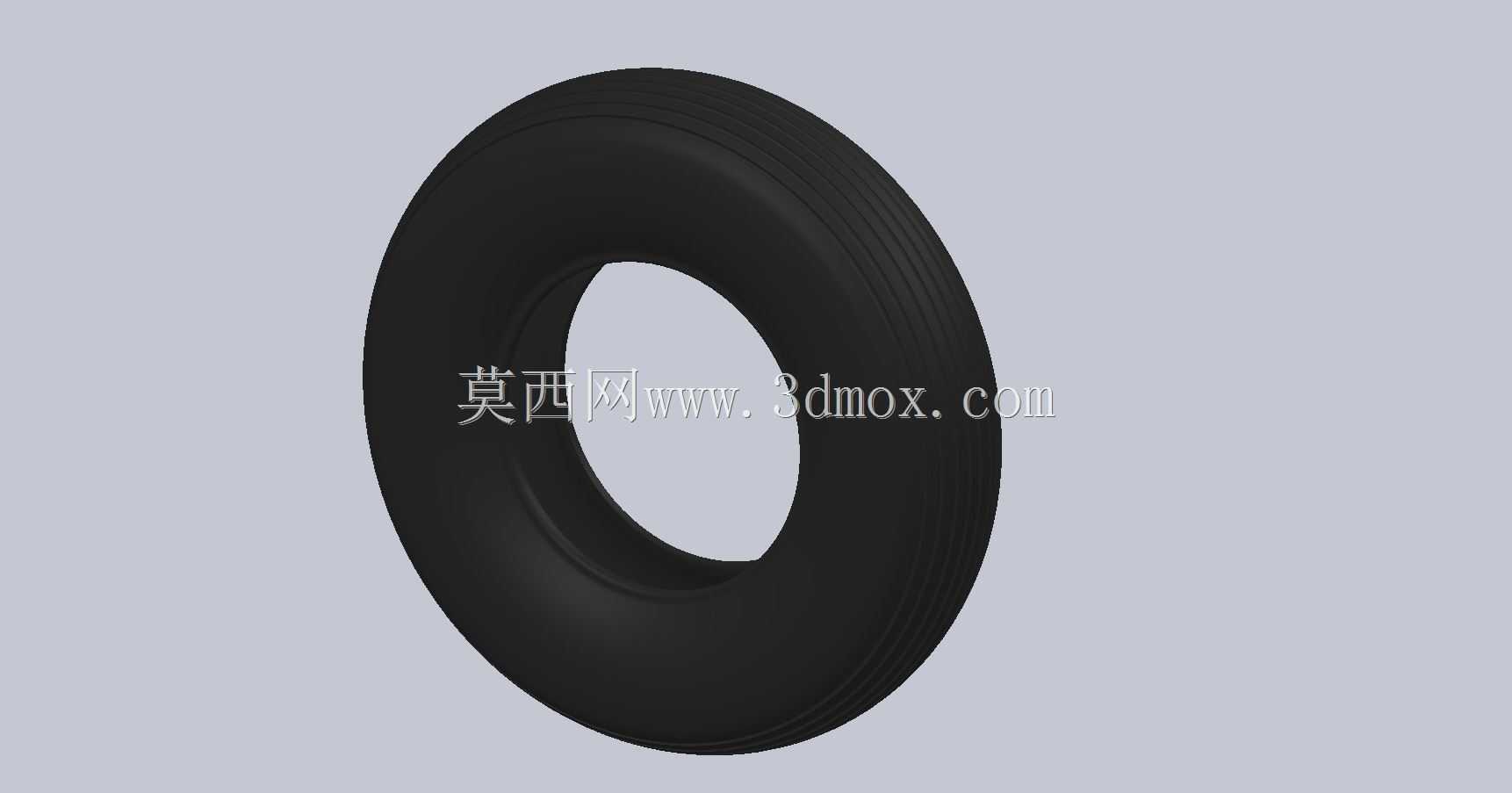

4.00-8规格充气橡胶轮胎总成

　　这款4.00-8规格充气橡胶轮胎，是小型低速行走设备里应用极广的接地承载部件，日常在厂区短途转运平板车、园林手推作业车、小型农用机具、老年代步拖车、工地轻型灰斗车这类场景里随处可见，它直接承担整机全部竖向载荷，同时缓冲路面传来的颠簸冲击，是行走系统里唯一和地面直接接触的弹性零件。

　　从结构设计逻辑来看，这款轮胎采用经典的环形中空充气结构，胎体断面为适配低压承载的圆弧轮廓，胎面预留了多道环状防滑沟槽，胎侧厚度均匀过渡，既保证充气后胎壁有足够的抗挠曲能力，在反复碾压形变时不会出现早期折裂，也能让胎面和地面保持足够的接触面积。建模过程中首先要锁定的核心边界是轮辋配合尺寸：4.00代表轮胎断面名义宽度为4英寸，8代表适配的轮辋名义直径为8英寸，胎圈部位的内径公差必须和标准8英寸轮辋的锁圈槽位完全匹配，装配时胎圈能紧密卡合在轮辋凸缘之间，充气后不会出现滑圈、脱边的问题。

　　实际选型校核时，首先要确认整机的满载轴荷，这类小规格轮胎通常适配单轮载荷150kg到300kg的区间，充气压力一般控制在2.5bar到3.5bar之间，胎压过低会导致胎侧过度弯折生热，长时间行驶容易出现帘布层脱层，胎压过高则会让胎面接地面积收窄，防滑性能下降，遇到碎石路面还容易被尖锐物扎穿。胎面的环状沟槽设计偏向硬质铺装路面使用，在水泥、沥青路面行驶时滚动阻力小，胎面磨损均匀，如果是泥泞田间场景，通常会改用加深人字花纹的同规格轮胎，这款直沟花纹更适合厂区、园区这类平整路面的日常转运。

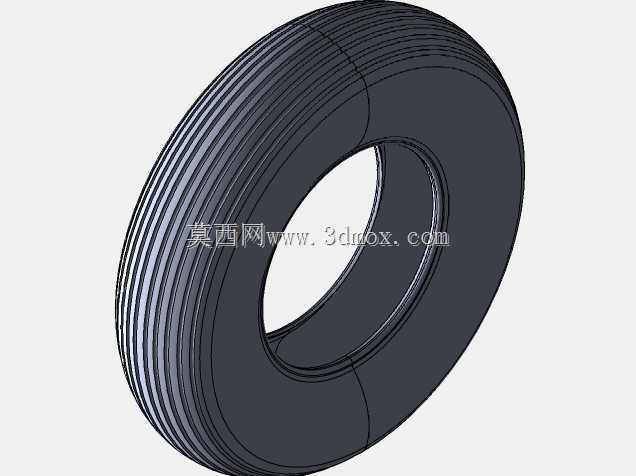

　　从三维建模的实操角度拆解这个零件，首先绘制胎体的回转母线：要区分胎冠圆弧、胎侧过渡段、胎圈卡合段三个不同曲率的区域，胎冠位置的厚度最大，用来承受接地时的压应力，向胎侧方向厚度逐步减薄，保证弹性形变的余量，到胎圈位置又局部加厚，内部隐含包裹钢丝圈的安装位，用来提供和轮辋配合的刚性支撑。回转生成基础胎体之后，再通过圆周阵列切出胎面的多道环形沟槽，沟槽的深度通常取胎面总厚度的三分之一左右，既保证排水排屑的能力，也不会因为沟槽过深削弱胎冠的结构强度。胎体的内外表面都要做顺滑的圆角过渡，不能出现尖锐的棱边，不然在仿真充气受压的时候，应力会在棱边位置集中，和实际橡胶件的受力状态完全不符。

　　安装边界方面，这款轮胎装入对应轮辋之后，整体外径大约在410mm到420mm区间，断面充气后的宽度大约在100mm左右，设计行走车架的时候，轮罩内侧和轮胎胎面的径向间隙要预留至少30mm，车架侧板和轮胎侧面的轴向间隙要预留20mm以上，避免车辆满载下沉、轮胎受压形变之后，胎体和车架金属部件发生摩擦剐蹭。如果是双轮并装的重载手推车，两个轮胎之间还要留出足够的间隙，防止转向的时候胎侧互相挤压摩擦。

　　在整机行走系统匹配的时候，轮胎的弹性特性直接影响整车的减震效果，不需要额外加装复杂的悬挂结构，靠橡胶胎体内部压缩空气的形变就能过滤掉路面大部分细碎颠簸，对于低速作业的小型设备来说，这种结构成本低、维护方便，只需要定期检查胎压、清理胎面嵌入的碎石，就能获得很长的使用寿命。建模时还要注意胎体的材质表现，橡胶属于超弹性材料，渲染和后续有限元分析的时候，要对应设置邵氏A60到A70之间的橡胶硬度参数，还原轮胎受压之后胎侧向外鼓出、胎面轻微压平的真实形变状态，而不是把它当成刚性圆环来处理。这类小规格轮胎的互换性很强，同尺寸的内胎、垫带都可以通用，在备件替换的时候不需要改动轮辋和车架的原有结构，适配性非常成熟。
