工业视觉检测相机防护安装外壳

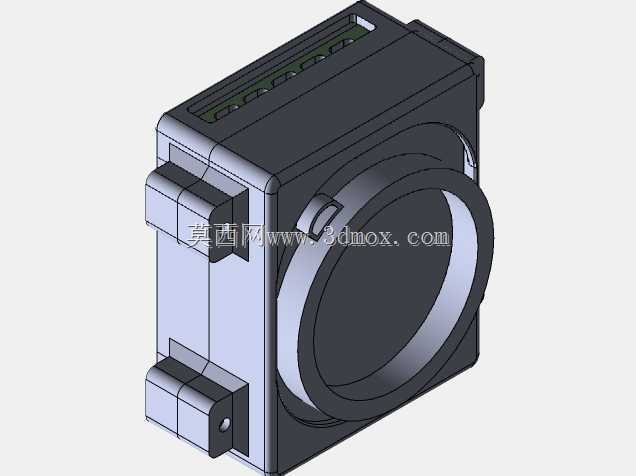

　　这套壳体结构面向产线视觉工位的固定式相机使用，日常部署在3C电子装配线、包装分拣工位、五金件尺寸抽检台以及自动化上下料工位中，核心作用是给内置的成像模组提供刚性支撑，同时隔绝车间内的切削液飞溅、浮尘堆积以及周边设备运行带来的小幅振动，避免镜头光轴在长期运行中出现偏移。从结构布局来看，壳体正面预留了大尺寸圆形通光开口，开口周边做了阶梯式沉台，加工时可以直接在沉台处嵌装镜头压圈或者密封玻璃，不需要额外加装转接法兰，沉台的台阶高度经过匹配，安装后玻璃端面不会突出壳体外轮廓，避免工位上流转的工件剐蹭到光学镜片。壳体背部的方形围边形成了半封闭的容纳腔，腔体内部的净空尺寸可以容纳常规面阵工业相机的主板、CCD传感器模块以及接线插座，

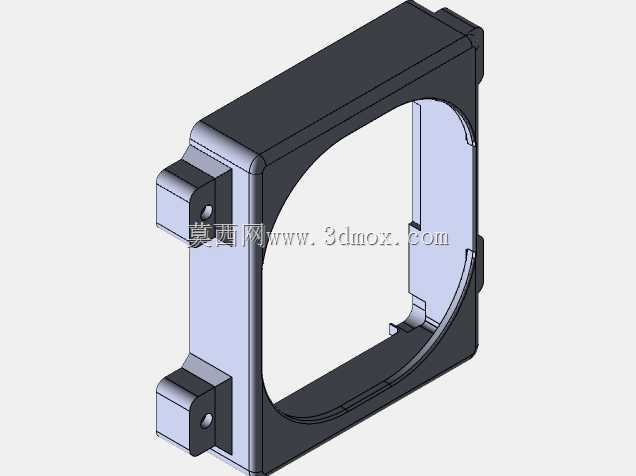

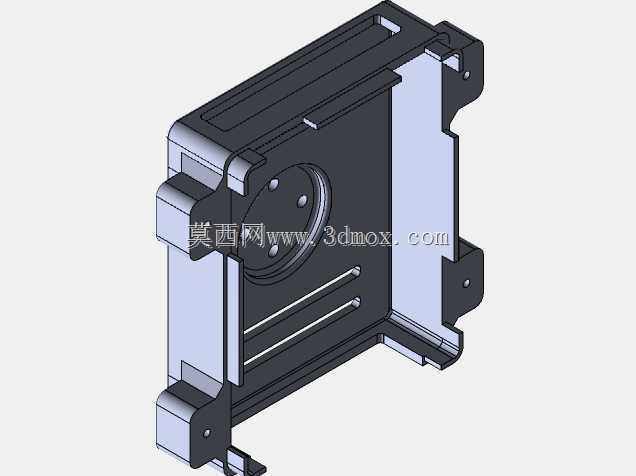

　　围边的侧壁预留了多处卡扣与螺柱位，装配时内部电路板可以直接通过螺丝固定在壳体的内置柱上，不需要额外设计内部支架，减少装配零件数量。壳体顶部延伸出的两组带孔安装耳是整个结构的受力基准，两个耳座上的通孔同轴度在建模时就做了约束，安装时可以穿过锁紧螺丝把整个壳体固定在视觉支架的调节板上，耳座和壳体主体之间做了加厚筋条过渡，当支架调整角度或者设备启停产生冲击时，应力会分散在筋条过渡区域，不会在耳座根部出现断裂风险。侧面预留的开槽对应相机的线材引出方向，网线、电源线以及触发信号线可以从侧槽规整引出，槽口的宽度做了限位，线材装配后不会和周边运动的机械手、输送皮带发生干涉。设计过程中优先考虑了注塑成型的工艺可行性，

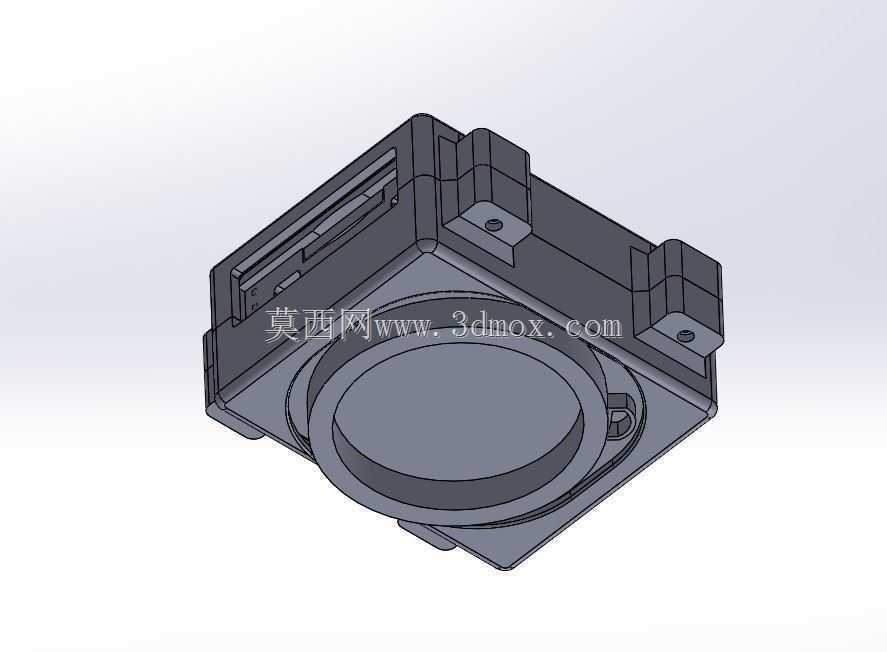

　　所有外壁的拔模方向统一朝向壳体开口侧，内壁和外壁的壁厚保持均匀，没有出现局部厚胶堆积的区域，避免注塑成型后表面产生缩痕，壳体各个转角位置都做了圆角过渡，既可以减少应力集中，也能避免组装维护时锋利边角划伤操作人员。安装边界方面，壳体整体外轮廓为方形结构，底部的定位边可以和视觉工位的安装基准面贴合，两个顶部安装耳的孔位间距适配市面上主流的工业相机支架安装孔距，更换不同品牌的同尺寸相机时不需要重新加工支架转接板。壳体下半部分的环形凸台除了固定镜头之外，还可以兼容加装环形光源的安装位，光源的固定螺丝可以直接锁在凸台周边的预留螺孔里，让光源、镜头、相机三者的同轴度得到保证，打光时不会出现光影偏移。

　　在粉尘较多的打磨工位或者有少量水雾的食品包装线使用时，壳体的合模面可以加装薄密封胶条，线缆引出槽处配合防水格兰头就能达到基础的防护等级，不需要额外定制防水罩。结构建模时所有配合面都预留了合理的装配间隙，壳体和后盖的配合止口做了错位设计，组装时后盖可以直接滑入止口定位，再通过周边的螺丝锁紧，装配过程不需要治具辅助，一线运维人员拆开壳体调整相机参数或者清洁镜头时，拆装步骤非常简便，不会因为零件过多出现螺丝遗失或者装配错位的问题。壳体外侧没有多余的突出结构，在多相机并排布置的多工位视觉检测站中，相邻相机的壳体之间不会出现干涉，可以紧凑排布多个成像点位，缩小整个视觉检测工位的占用空间。
