四缸发动机汽车曲轴结构数模

　　这套曲轴数模围绕直列四缸往复式内燃机的核心运动转换构件展开，建模时先从整机布置边界倒推轴系参数，再逐层落实曲柄销、主轴颈、平衡块与前后端输出结构的几何关系。曲轴在发动机中承担活塞往复运动向旋转扭矩输出的转换任务，连杆大头通过轴瓦装配在曲柄销上，主轴颈则支承在缸体主轴承座内，工作时持续承受燃气爆发压力、连杆往复惯性力与旋转离心力的复合载荷，因此结构上既要保证足够的抗弯扭刚度，也要通过平衡块配置降低一阶、二阶惯性力带来的整机振动。

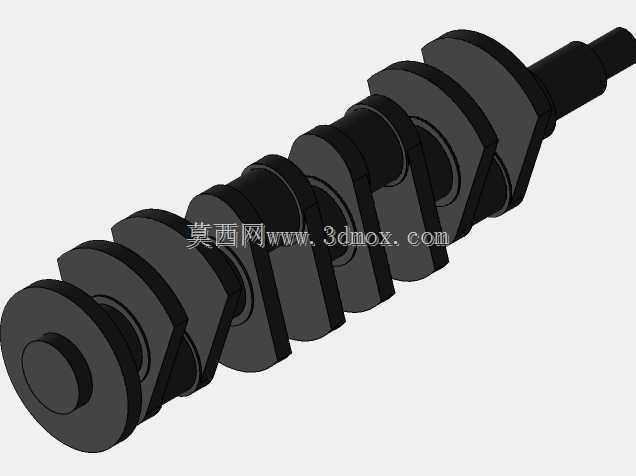

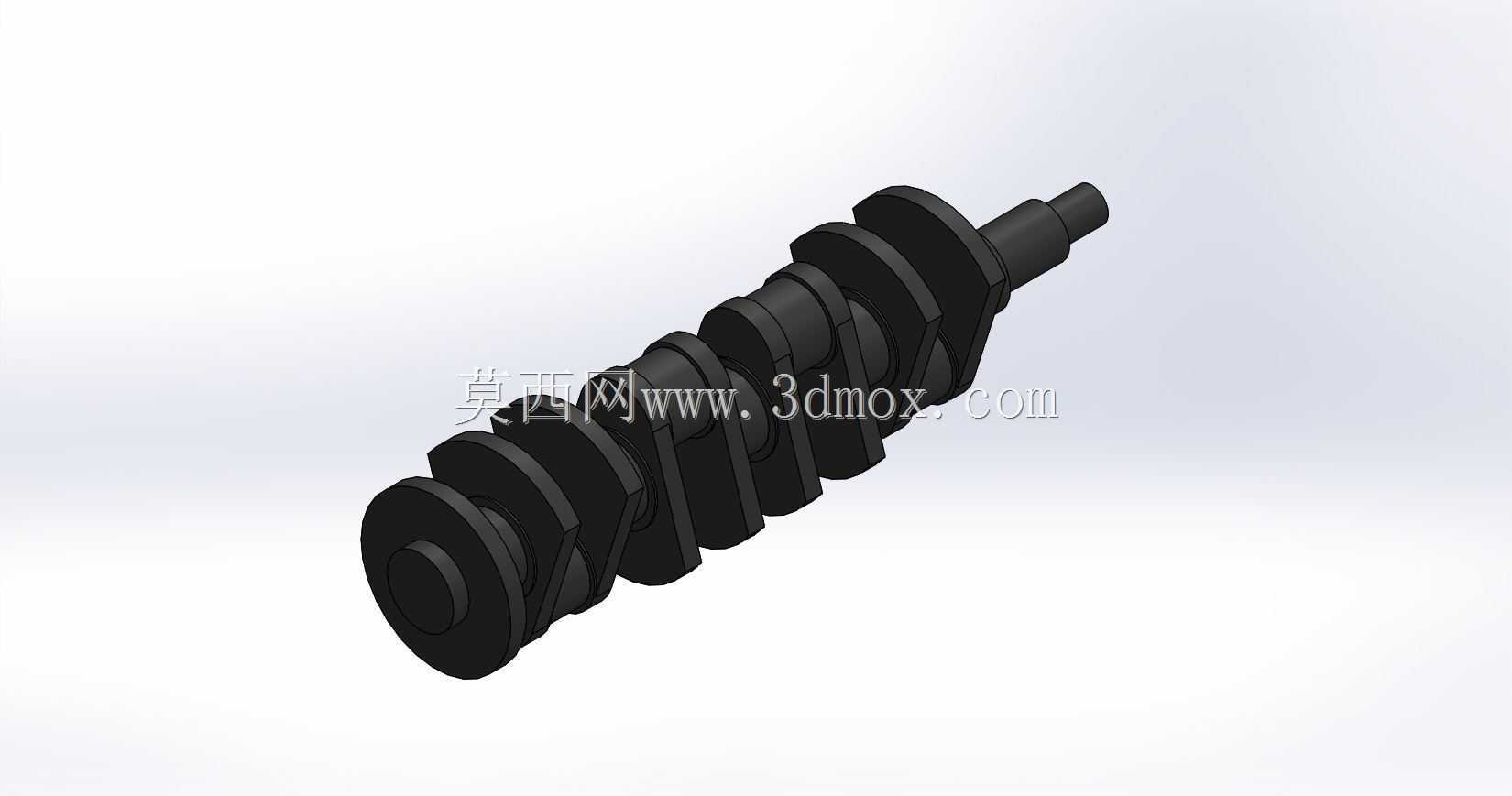

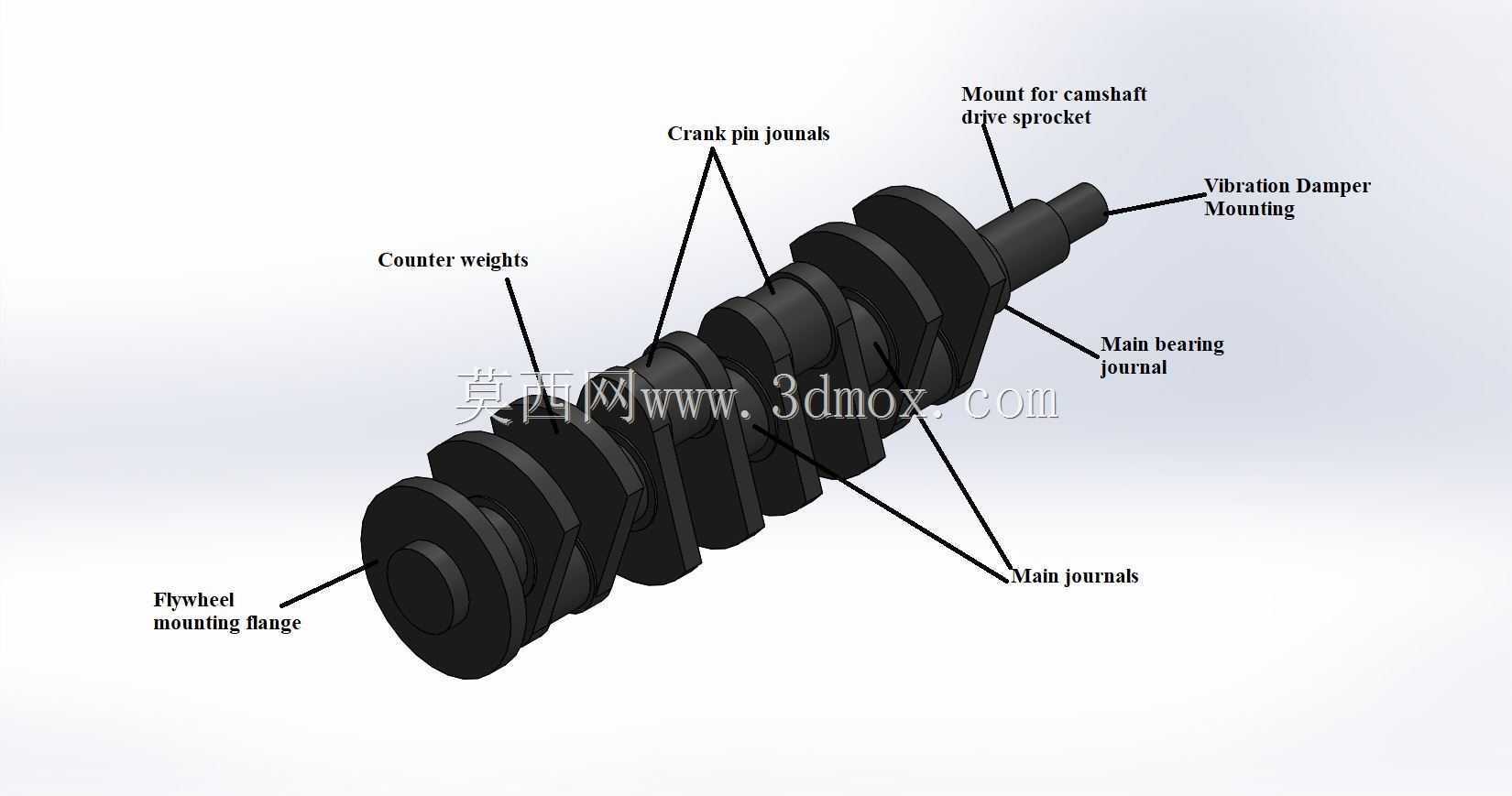

　　数模中可以看到四个曲柄销按直列四缸发动机的发火相位错开布置，相邻曲拐的夹角关系服务于1-3-4-2这类常见发火顺序，使各缸做功冲程均匀交替，减少输出扭矩波动。曲柄臂与扇形平衡块采用一体化轮廓表达，平衡块外缘的扇形形状并非随意造型，而是根据曲拐旋转质量、连杆大头回转质量以及活塞组件往复质量换算后得到的去重与配重边界；在实际铸件或锻件图样中，平衡块侧面通常还会预留去重钻孔区域，用于动平衡修正时按不平衡量钻削去除材料。

　　主轴颈与曲柄销之间通过曲柄臂过渡，轴颈根部的圆角在模型中以连续圆弧体现，这是曲轴疲劳强度控制的关键位置。圆角半径过小会在高频交变载荷下形成应力集中，过大则会压缩轴瓦有效宽度并影响轴承承载面积，因此设计时需要在轴瓦布置、圆角滚压工艺和疲劳安全系数之间折中。油道结构沿主轴颈向曲柄销内部斜向贯通，润滑油从缸体主轴承油槽进入主轴颈间隙，再经内部油孔到达连杆轴承，高速运转时依靠压力润滑在轴瓦表面建立油膜；油道口的倒角和沉台结构也需要在数模中保留，避免装配后孔口锐边损伤轴瓦。

　　前端轴颈用于安装正时齿轮、皮带轮或减振器，后端则衔接飞轮与离合器组件。前端通常设置油封配合面、键槽或压装定位面，后端法兰面布置飞轮螺栓孔与定位销孔，法兰端面的跳动量会直接影响离合器接合平稳性。模型对两端轴径的阶梯变化、法兰厚度和螺栓分布圆均作了清晰表达，便于在总装阶段核对正时罩壳、油底壳、飞轮壳以及变速箱输入轴之间的空间关系。

　　从安装边界看，曲轴轴向长度受缸体长度、主轴承座宽度和前后端附件包络限制；主轴颈中心高决定活塞连杆运动轨迹与缸体顶面高度；曲柄销直径和连杆大头宽度相互约束，过大的销径虽然提升强度，却会增加连杆大头尺寸和发动机横向宽度；平衡块旋转半径则要避开缸体曲轴箱内壁、机油泵壳体和活塞下行程空间，实际设计中常需要在曲柄旋转包络面与缸体之间保留均匀间隙，以容纳机油飞溅和制造公差。

　　建模过程采用回转体与曲拐实体组合的思路，先建立主轴颈轴线和各曲柄销偏置中心线，再按相位角生成曲拐轮廓，最后合并油道、法兰、螺栓孔和倒角细节。该方式便于后续调整冲程、连杆轴颈直径或平衡块轮廓时快速再生，也适合在课程设计、发动机总装校核、运动仿真和结构有限元分析中作为基础件使用。配合连杆、活塞、缸体和飞轮模型后，可直观检查曲柄连杆机构的运动干涉、轴承布置和动平衡空间，为动力总成概念设计提供明确的结构参考。
