五缸星型径向航空活塞发动机结构

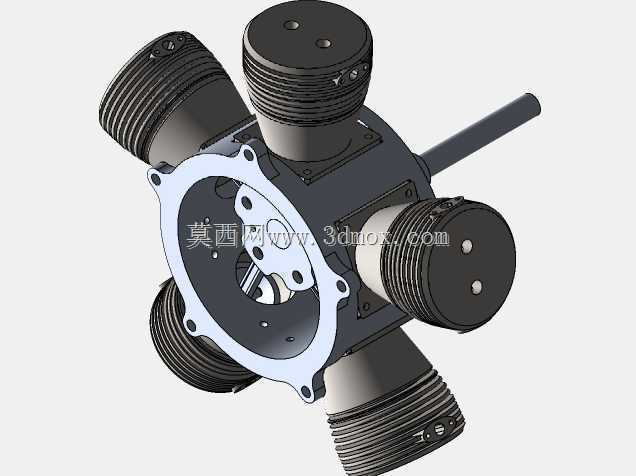

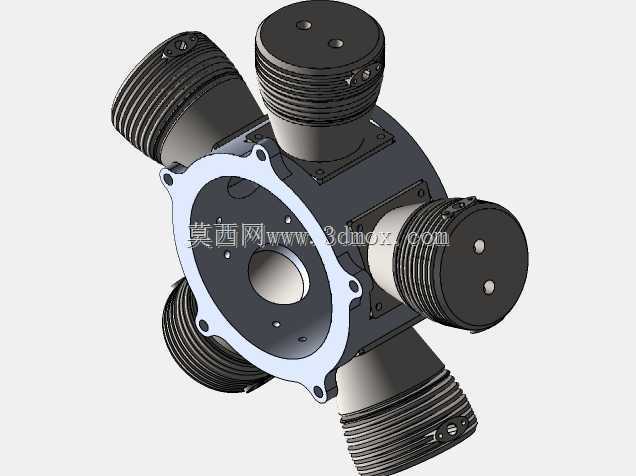

　　这套径向发动机三维结构围绕小型航空活塞动力的布置需求展开，五个气缸沿曲轴箱周向均匀分布，输出轴从箱体一侧沿中心轴线伸出，整体呈现典型星型布局。该类动力最早大量用于轻型飞机、教练机和通航飞行器，在小型无人机、试验飞行器、航空教学样机以及复古动力复原项目中也常作为核心动力单元使用；相比直列或V型布置，周向均布的气缸能够在较短轴向尺寸内获得更大排量，迎风面积虽然较大，但风冷条件下各缸散热路径更均衡，低速扭矩输出平顺，结构辨识度也很高。

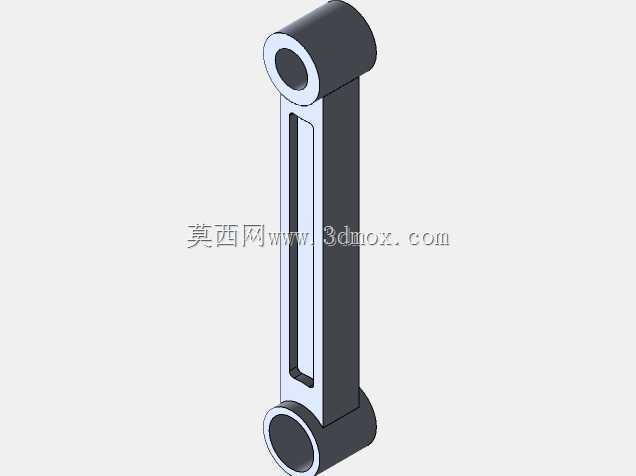

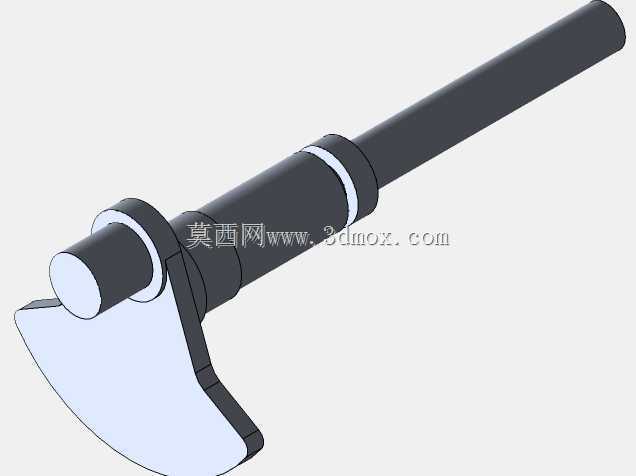

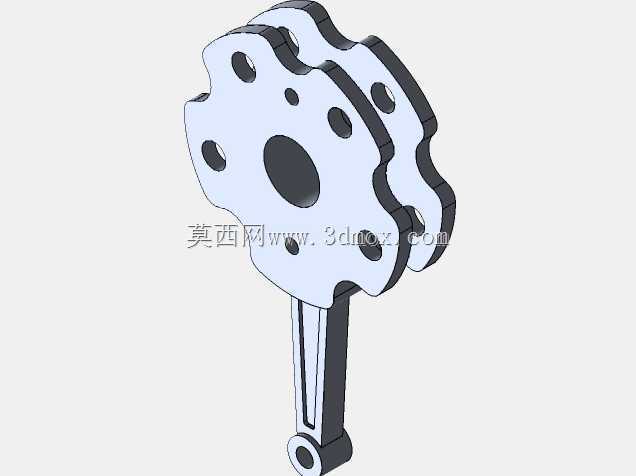

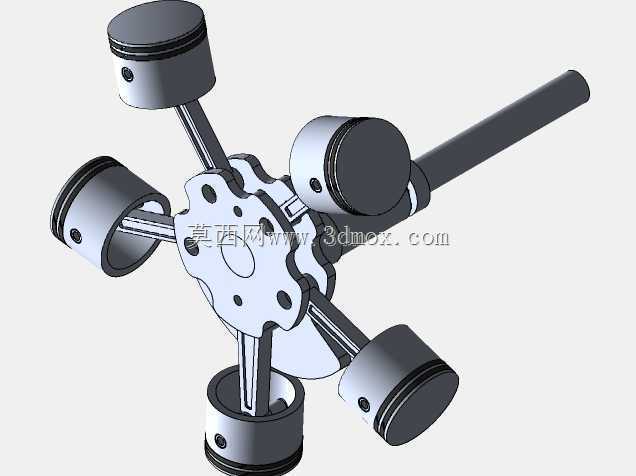

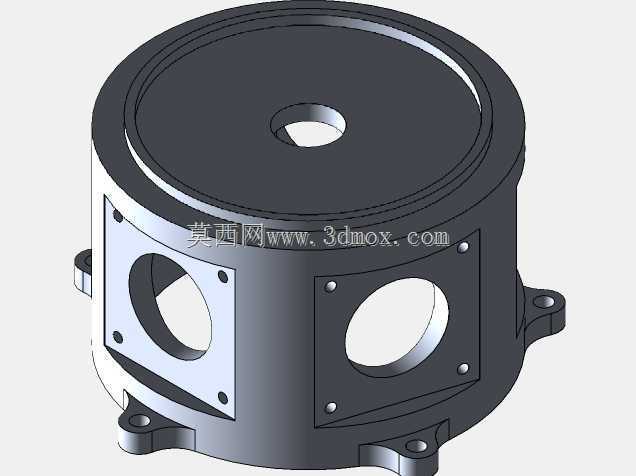

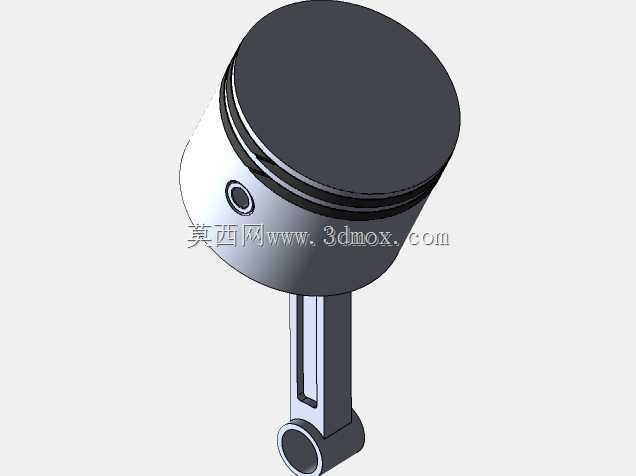

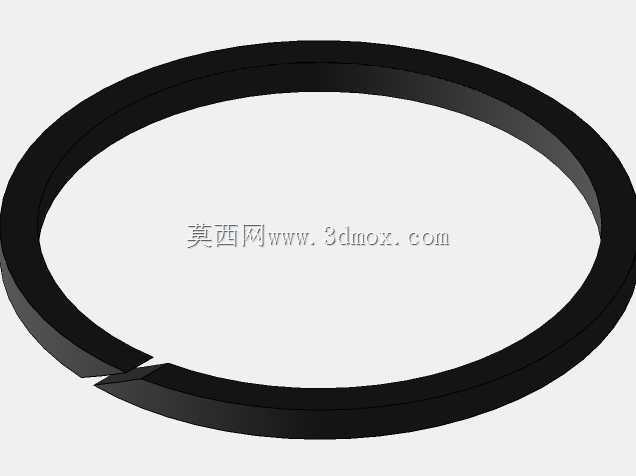

　　从实际用途看，模型覆盖了发动机从动力输入到气缸往复运动的主要装配关系。中心曲轴箱承担曲轴支承、缸体安装和内部润滑腔体的分隔作用，前端带多孔位的法兰面用于机匣盖、附件或整流结构连接，周边螺栓孔按装配载荷分布，既保证箱盖结合面压紧均匀，也为维修拆装留出操作空间。曲轴沿整机中心布置，连杆将五个气缸的活塞运动汇总到曲柄销附近，星形连杆机构在径向发动机中通常采用主副连杆或铰接连杆方案，以控制多缸往复件在同一回转平面内的干涉，并保证各缸发火间隔均匀。

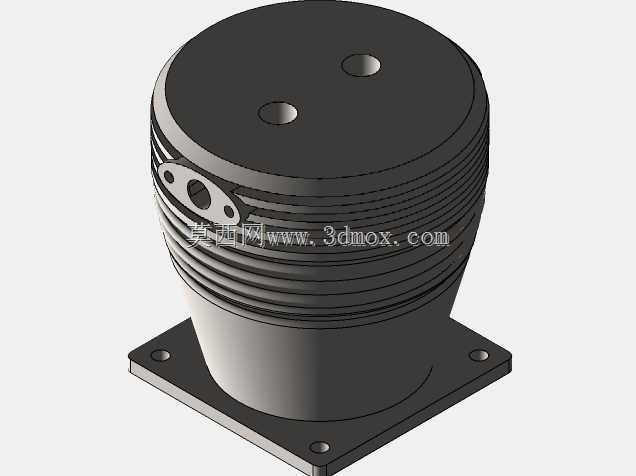

　　气缸部分沿箱体圆周向外辐射，缸筒外侧密集散热鳍片是风冷发动机的典型特征。鳍片沿气缸轴向连续排布，能够在飞行迎面气流或冷却风场中扩大换热面积，使缸体温度沿周向保持一致；缸盖顶部设置火花塞安装位和局部紧固结构，端部两个小圆点位对应点火或装配定位区域。缸体与曲轴箱之间通过法兰、螺栓和定位止口连接，止口承担径向定位，螺栓提供轴向压紧，这种设计可在热胀冷缩和燃烧脉动载荷下维持缸筒轴线稳定。

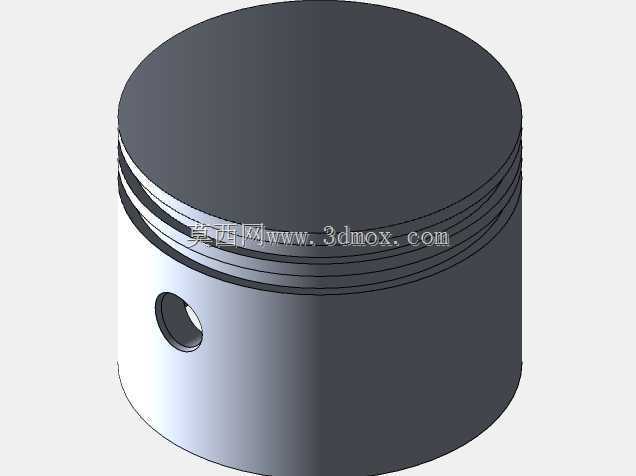

　　建模时需要重点处理多缸空间角度关系。五个气缸以输出轴为中心按七十二度间隔阵列，但活塞、连杆、气门和缸盖细节并非简单几何复制，装配层级中应保留各缸相对于曲柄转角的相位差异。曲轴、连杆、活塞销和缸套中心线必须形成明确约束，缸筒轴线与曲轴中心的交点、连杆摆动平面以及活塞行程边界都要核对，否则在运动校核中容易出现连杆与箱体、缸套或相邻气缸附件干涉。箱体内部还需留出曲柄回转包络和连杆大端运动空间，外部加强筋则沿缸体安装座延伸，用来把燃烧爆发压力传递到主支承区域。

　　外形尺寸方面，该结构的最大轮廓由五个缸盖外圆和散热片构成，径向尺寸明显大于轴向长度，适合安装在机头迎风位置。输出轴从箱体后侧伸出，轴段长度和直径需匹配螺旋桨、联轴器或试验台夹盘；轴端与箱体之间应保留轴承、密封和锁紧件的安装空间。前端法兰面的螺栓分布圆决定了附件机匣、减速器或起动机构的连接边界，设计时不能只关注整机外观，还要确认扳手空间、螺纹啮合长度和缸盖维护间隙。

　　安装边界上，发动机在机架或飞机防火墙上的固定点通常集中在曲轴箱后部或下部支承座，需避开气缸散热风道和排气管走向。由于星型发动机质量围绕中心轴分布，支承点应承受扭矩反力、重量载荷和螺旋桨拉力，机架接触面宜设置加强垫或环形支承。若用于地面试验台，还要在缸体周围预留冷却风通道、点火线路和燃油管路空间，排气侧不能与机架或导线束贴近。

　　从结构设计角度看，该模型完整表达了径向发动机的零件装配逻辑：曲轴箱作为承载基体，气缸总成呈辐射状安装，活塞连杆在箱体内完成运动转换，输出轴将旋转动力向外传递。各零件之间的止口、法兰、螺栓孔和散热片不仅是外观特征，也对应真实发动机中的定位、密封、冷却和维修需求。对三维建模人员而言，完成这类设备时应先建立中心曲轴和气缸分布基准，再逐缸验证活塞行程、连杆摆角和装配间隙，最后补充缸盖、紧固件和箱体盖板，使模型既能展示星型发动机的外形，也能支撑机构原理分析、教学演示和改装设计参考。
