这套直列四缸往复式动力核心的三维结构,覆盖了乘用车、轻型商用车以及小型工程机械动力舱内最常见的曲柄连杆布置形式,整套结构把燃烧做功的直线往复运动转化为曲轴旋转扭矩输出,是内燃动力设备完成能量转换的核心执行单元。从整机布置边界来看,四个气缸沿曲轴轴向等距排成一列,相邻曲柄销按照四缸机典型的发火相位错开布置,保证运转过程中各缸做功行程交替衔接,曲轴输出扭矩的波动被尽可能压低,同时一阶、二阶往复惯性力可以通过缸体结构与平衡设计相互抵消,不需要额外加装复杂的平衡轴模块就能满足多数轻型动力设备的振动控制要求。
从实际装配场景出发,这套总成在整机里的安装定位完全依托曲轴两端的主轴颈:曲轴前端伸出轴段用于对接正时传动件、皮带轮以及前端油封座,后端法兰面用于固定飞轮,和变速箱输入端完成动力对接。建模时完整保留了主轴颈与缸体主轴承座的配合直径、轴向定位台阶以及油封配合面的边界尺寸,设计人员在做整机总装时,可以直接以此为基准校核油底壳、缸体下裙边、正时罩盖的周边间隙,避免活塞运行到下止点时和周边附件出现运动干涉。

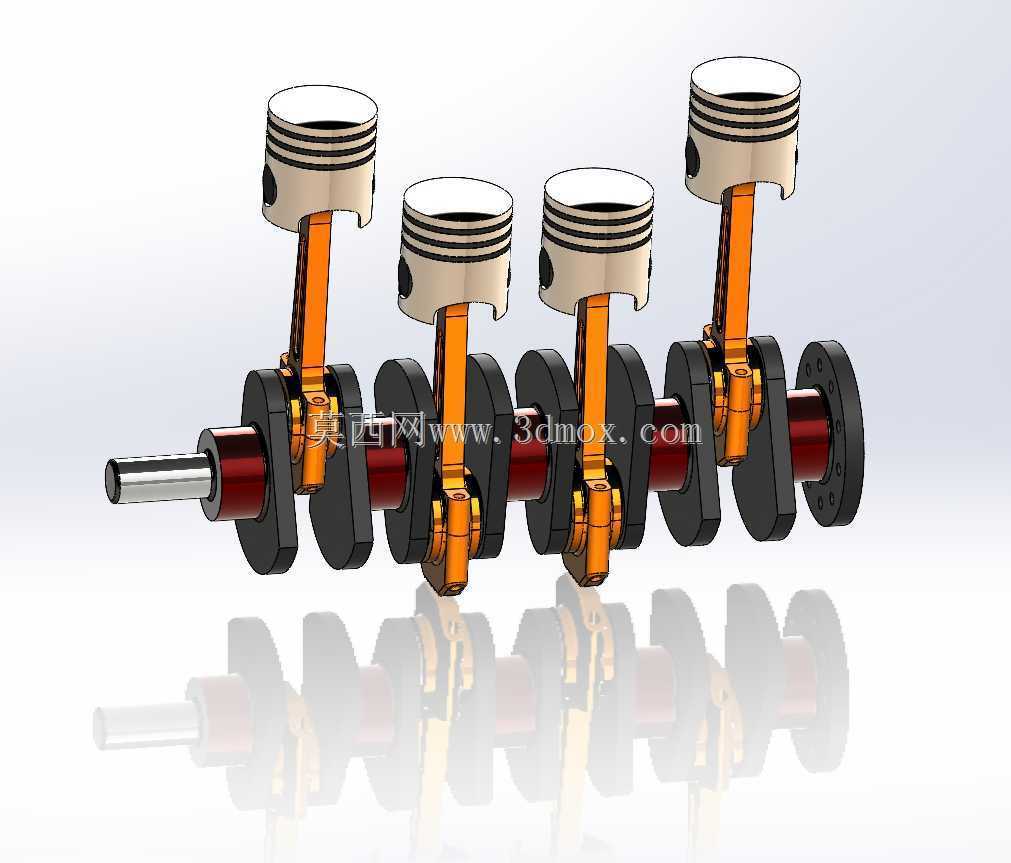

单缸的运动配合逻辑在模型里表达得十分清晰:活塞头部预留了三道环槽,分别对应气环与油环的安装位置,活塞销座孔通过活塞销和连杆小头完成铰接,连杆大头采用剖分式结构,扣合在曲轴的曲柄销上,轴瓦的安装槽、连杆螺栓的穿孔位置都做了实体还原。活塞在气缸套内做上下往复运动时,连杆随活塞行程不断摆动,把燃气作用在活塞顶面的压力传递给曲柄销,驱动曲轴绕主轴承轴线连续旋转。设计过程中可以直接通过三维装配的运动干涉检查,验证连杆在最大摆角位置下和缸套下沿、曲轴平衡重侧面的安全间隙,也能核对活塞在上止点位置时,活塞顶面和气缸盖燃烧室凹坑的余隙边界,这部分尺寸直接决定了发动机的压缩比取值,是动力性能开发阶段必须严格管控的核心参数。

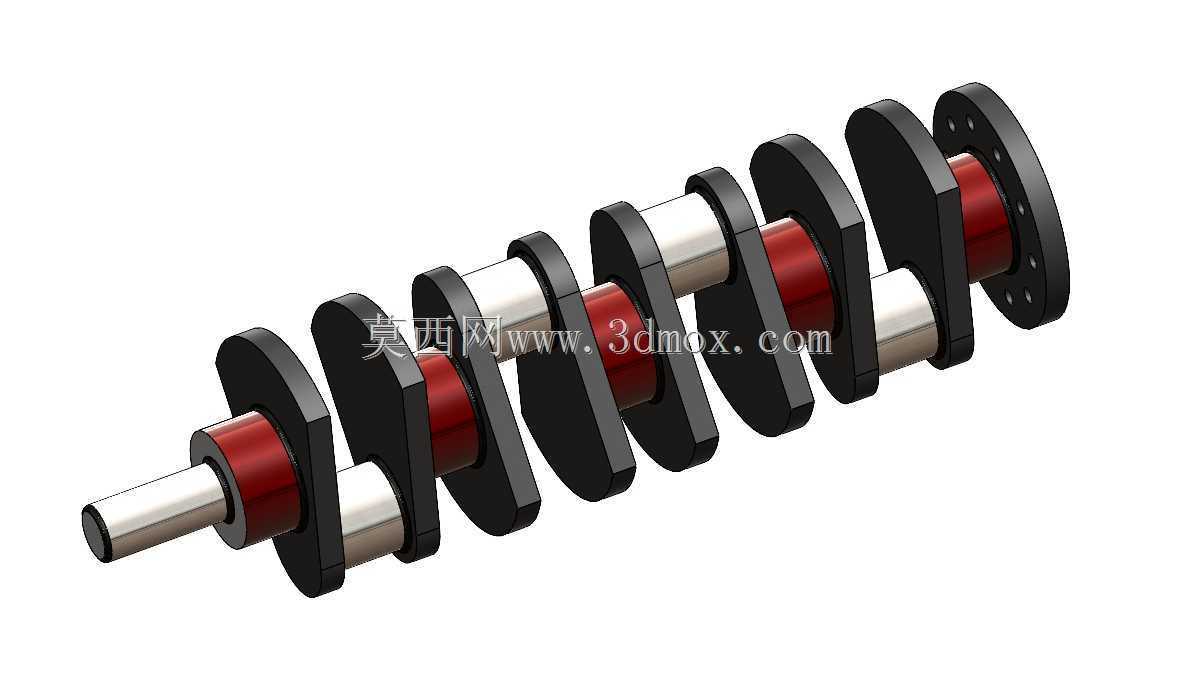

曲轴部分的结构细节完全按照实际锻造曲轴的成型逻辑搭建,五段主轴颈沿轴向依次排布,四个曲柄销分别对应四个气缸的连杆安装位,每段曲柄臂下方整合了平衡重结构,用来抵消曲柄销、连杆大头旋转产生的离心惯性力。曲轴两端的法兰、键槽以及定位孔特征都完整保留,前端可以安装正时齿轮驱动凸轮轴与配气机构,后端法兰的螺栓孔位用于飞轮与离合器总成的对接,做动力总成匹配时可以直接调取这些接口尺寸,核对和变速箱输入轴、启动机齿圈的同轴度要求。
在工程应用层面,这套结构既可以用于新机型开发阶段的总体布置校核,帮助设计人员快速确定动力舱的长度、高度边界,核算整车悬置点的承载位置;也可以作为教学演示载体,直观展示四冲程发动机进气、压缩、做功、排气四个行程里活塞、连杆、曲轴的联动关系。针对售后维修与装配工艺场景,模型里拆分出的活塞、连杆、曲轴、轴瓦等独立零件,能够用来指导车间的分组装配:比如连杆大头的配对标记、活塞环的开口错位角度、曲轴主轴承盖的拧紧顺序,都可以依托三维结构做可视化工艺编制,减少一线装配出现错装、漏装的概率。
从结构设计思路来看,整套总成没有做多余的异形简化,所有配合面、运动件的外形都按照实际工程图纸的逻辑搭建:活塞裙部的型线预留了热膨胀间隙,连杆杆身采用工字截面来兼顾轻量化与结构刚度,曲轴的润滑油道通路在实体里也预留了对应空间,保证主轴颈、曲柄销这些高速摩擦副能够得到持续的压力润滑。设计人员在此基础上做改型时,可以直接调整缸心距、活塞行程、连杆长度这些核心参数,快速衍生出不同排量的四缸动力方案,不用从零开始搭建曲柄连杆的基础结构,大幅缩短前期概念设计的迭代周期。
