带主轴外壳的涡轮喷气航空发动机结构

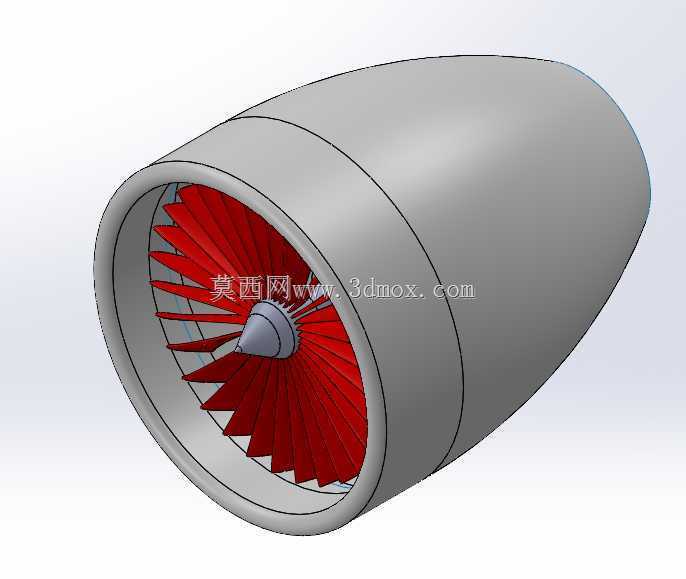

　　这套涡轮喷气发动机三维结构，围绕航空推进系统的核心工作单元展开，完整呈现了进气整流罩、外部机匣、多级风扇转子、中心主轴以及前端整流锥之间的装配关系，适合用于航空动力原理演示、教学实训、结构方案评审以及概念飞行器的动力段匹配设计。

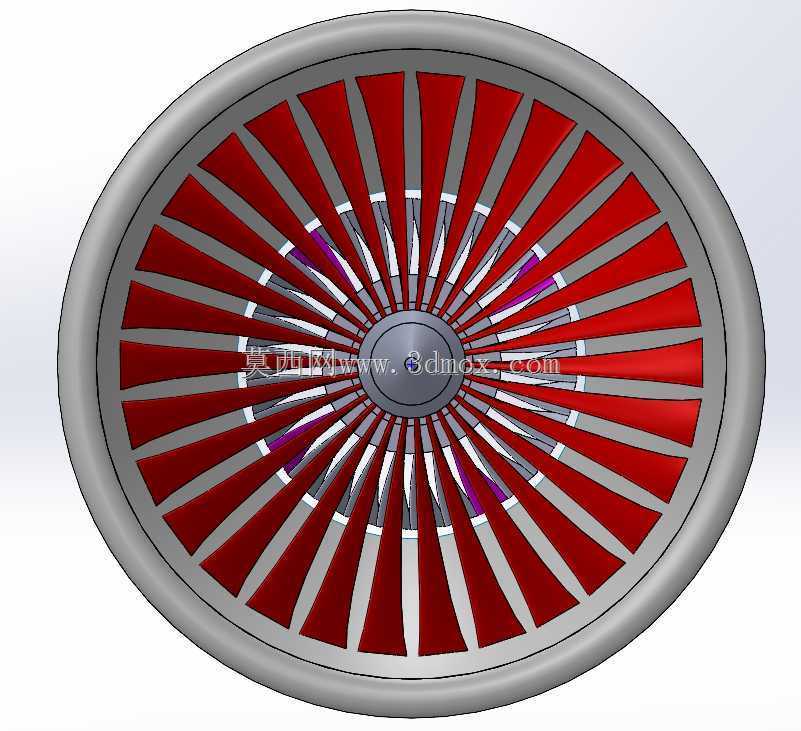

　　从实际用途来看，该类结构主要服务于小型喷气推进装置的方案验证场景。前端大直径风扇转子承担进气导流与初步压缩功能，红色叶片沿轮毂周向均布，叶型从根部到叶尖保持连续扭转，能够在旋转过程中把来流空气顺畅导入后方压缩通道。中心整流锥采用流线型尖头造型，正对进气来流方向，可降低正面滞止阻力，避免气流在轮毂中心区域形成分离涡。外部灰色机匣构成完整的涵道边界，圆筒段与尾部收敛壳体顺滑过渡，既约束气流沿轴向流动，也为内部转子提供安装与防护空间。

　　建模过程中，转子与静子的层级关系需要重点控制。风扇叶片与中心轮毂采用一体化转子表达，叶片根部与轮盘曲面贴合，叶尖与机匣内壁之间保留均匀的径向间隙，这一间隙在真实发动机中直接关系到气动效率与碰摩风险。主轴沿发动机轴线贯穿转子中心，前端支撑整流锥，后端作为扭矩输入与转速传递的基准，装配时需保证主轴、轮毂、整流锥三者同轴，否则高速旋转下会产生明显的不平衡量。机匣外侧的环形分段线对应壳体的加工与对接位置，便于拆分成进气机匣、中段筒体和尾喷收敛段，既符合钣金或铸造件的分件制造逻辑，也方便后期维护时对内部转子进行检修。

　　外形与安装边界方面，整机呈轴线对称的短舱式布局，前端为大口径圆形进气面，壳体向后逐渐收敛，形成喷口方向的流线型尾部。安装到飞行器机身或机翼短舱时，需要以主轴轴线作为定位基准，预留进气口前方无遮挡的进气区域，同时在尾部喷流方向留出安全距离，避免高温高速气流直接作用于机身结构。机匣外部可根据布置需求增设安装节、吊挂点或支撑法兰，用于与机身框架、试车台架连接；若用于地面试验台，还需在机匣下方配置承重支架，并在转子两端匹配轴承座以约束径向跳动。

　　结构设计思路上，模型没有堆砌复杂管路与附件，而是突出推进通道的几何本质：进气、压缩、燃烧膨胀、排气这条轴线通路通过外壳和转子清晰表达。叶片数量、叶型弯扭和轮毂比的搭配，决定了单位时间进气量与单级增压能力；机匣收敛曲线则影响排气速度与推力输出。对于三维建模从业者而言，这类结构特别适合练习旋转特征、圆周阵列、曲面放样以及装配体干涉检查：叶片可先建立单片曲面实体，再围绕主轴阵列；机罩通过回转体加尾部放样成型；装配后需逐一核对叶尖与机匣、主轴与支撑件之间的间隙，确保运动部件在旋转包络内不发生干涉。

　　在工程应用中，该结构既可作为航空科普展品的内部展示芯机，也可作为无人机、靶机或验证机动力短舱的概念原型，还能用于喷气发动机拆装培训、转子动平衡教学以及CFD流场分析的前置几何建模。通过清晰的内外结构分层，设计人员能够直观评估气流通道、转子支撑和壳体安装之间的协调关系，为后续细化压气机级、燃烧室和涡轮级提供基础框架。
