管架25mm卡箍M3安装固定夹

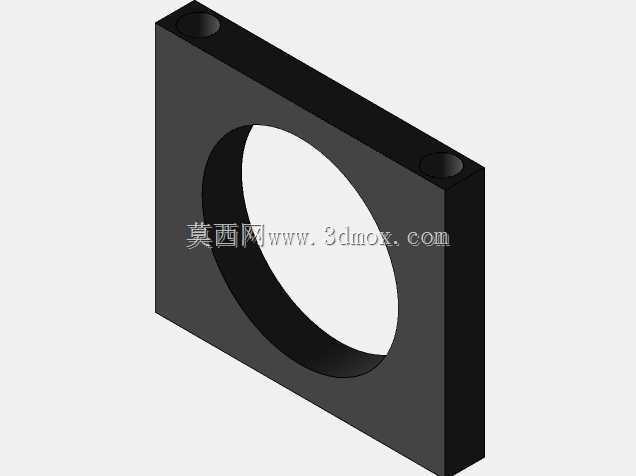

　　在小型机架、无人机机体、多旋翼动力舱以及电子设备内部走线布管的场景里，圆形杆件与管路往往需要一种既不占空间又能快速定位的固定方式。这个25mm卡箍式安装夹正是围绕这类需求展开：主体为一块带大圆孔的矩形板，圆孔用于容纳直径25mm的圆管或杆件，板体两端各设一个M3规格的安装孔，通过两颗M3螺钉即可把整个夹座锁附在相邻的安装面上。

　　从实际装配关系看，这类零件承担的是“定位+限位”的双重作用。圆管穿过中心孔后，板体相当于一个径向约束面，能够限制管子在垂直于轴线方向上的窜动；而两端的螺钉孔则把板体本身固定在机架板、碳纤板或钣金支架上，使管路与机体形成刚性连接。相比开口式抱箍，这种整块板式结构在受侧向力时形变更小，适合管径明确、安装位置固定、不常拆卸的场合；相比整周包覆的管座，它加工更简单，板材切割或注塑成型都能实现，壁厚方向占用的空间也更可控。

　　设计思路上，中心圆孔与25mm管径采用间隙配合，孔口做了适度倒角，便于管子穿入时导向，避免锐边在装配过程中刮伤管壁或线材外皮。板体外形取方正矩形，并非随意造型：两条直边可以在安装时贴合机架平面，起到防转定位的作用，拧紧螺钉后板体不会绕孔中心旋转。两端安装孔的孔位关于中心孔对称布置，使螺钉锁紧力分布均衡，单侧受力时板体不易翘曲。孔位与中心孔之间保留了足够的实体宽度，这部分是受力的关键截面——当管子受到横向载荷时，力从孔壁传递到板体，再经两端螺钉卸载到机架，若该截面过薄会出现明显弯曲甚至开裂，因此建模时对孔间距、板厚和边距做了协调。

　　外形尺寸与安装边界方面，使用时需要重点核对三个方向的空间。厚度方向上，板体贴装于基准面，占用的是管路径向的一层板厚空间，中心孔轴线平行于安装面；长度方向由两端螺钉孔的中心距决定，选型时要确认安装面上能否提供对应的两个M3螺钉位，以及螺钉头或螺母的沉头空间；宽度方向则需保证中心孔边缘到板边的距离大于管径半径与最小壁厚之和，防止侧边强度不足。中心25mm孔的轴线高度相对安装面有一个确定值，这个高度直接决定了被固定管子的中心高，在多管并排、管与管之间需要保持同轴或等距布局时，该尺寸是装配校核的重点。

　　建模过程中，这类零件适合用拉伸加切除的方式完成：先拉出矩形板实体，再在中心切除圆孔、两端切除安装孔，孔口倒角与螺钉孔沉台根据实际紧固件形式补充。配合关系上，中心孔与圆管建立同轴约束，安装板背面与机架面建立重合约束，两个M3孔与螺钉同轴，即可完整还原装配状态。工程出图时需标注中心孔径、安装孔孔距、板厚、中心孔轴线到安装面的高度以及总体长宽，这些尺寸共同锁定了零件的互换性。

　　在无人机机架应用中，这种夹座可用于固定碳纤圆管机臂、设备支撑杆或走线套管；在电子电工与变压器周边，它也能整理冷却管路、线束护套的走向。使用中需注意，若管子承受较大振动或冲击，可在孔内增加弹性衬套以缓冲，螺钉处配合弹垫防松；当需要频繁拆装时，则应考虑开口快拆结构。整体而言，该安装夹结构紧凑、加工便利、约束明确，是小直径圆管在紧凑空间内实现可靠固定的典型五金连接件。
