一米五翼展上单翼遥控航模飞机结构

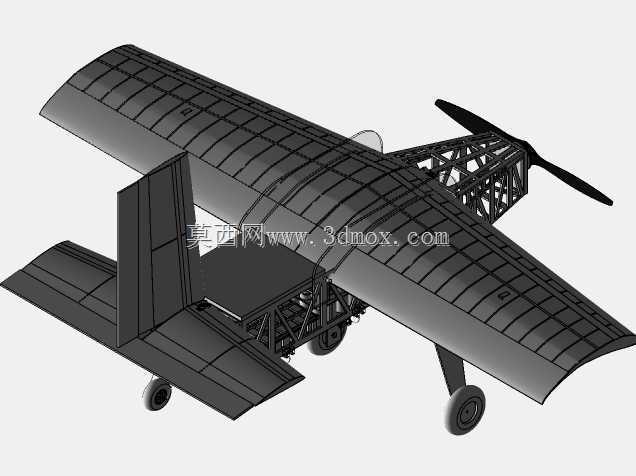

　　这套三维结构围绕一架低速、高升力的上单翼遥控航模展开，整机翼展控制在1.5m量级，适合在校园航模实训、固定翼飞行验证、轻型无人机平台改装以及航空科普拆装教学中使用。模型没有把外观蒙皮作为唯一表达重点，而是将机翼肋板、主梁、翼肋间距、机身桁架、尾翼支撑、动力安装座和起落架连接关系完整呈现，便于结构设计人员检查载荷传递路径，也方便制作者在切割轻木、复合材料板或管材前核对装配边界。

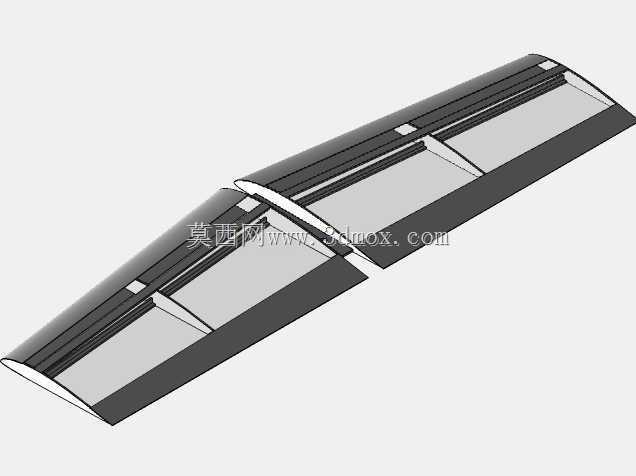

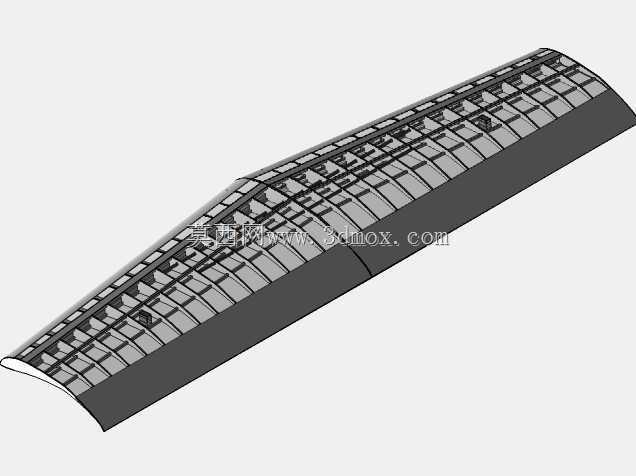

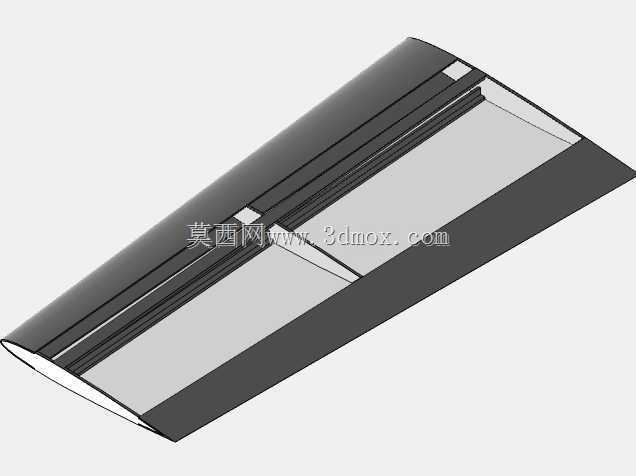

　　从气动布局看，机翼采用上单翼布置，机身位于机翼下方，这种形式能让机翼远离地面扬尘和草叶干扰，也能在降落姿态稍有偏差时减少翼尖触地风险。机翼选用高升力S1223翼型，低速状态下可获得较大升力系数，对短距起飞、慢速巡航和小场地飞行比较友好。翼面内部按多段翼肋排列，翼肋外形与翼型坐标对应，前缘、后缘和主梁位置形成连续支撑；机翼中部与机身对接处需要重点校核翼梁连续性、绑带或螺钉固定空间，以及拆装时手指和工具的操作余量。若用于电动遥控飞行，机翼内部还应预留舵机拉杆、线缆走向和检修口位置，避免蒙皮完成后再二次开孔。

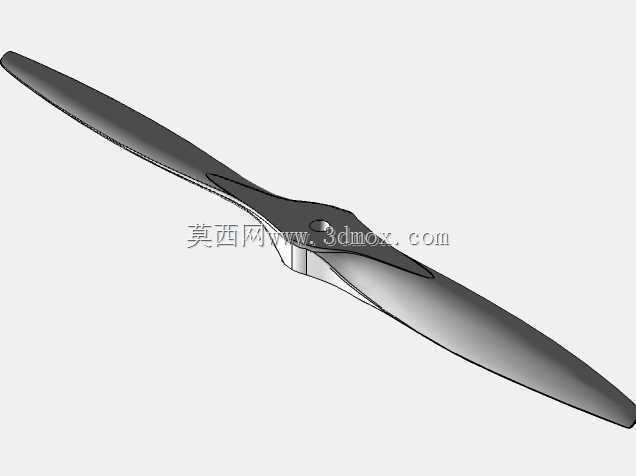

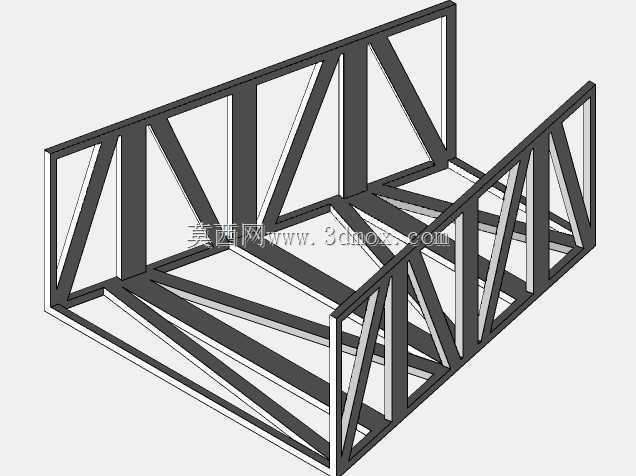

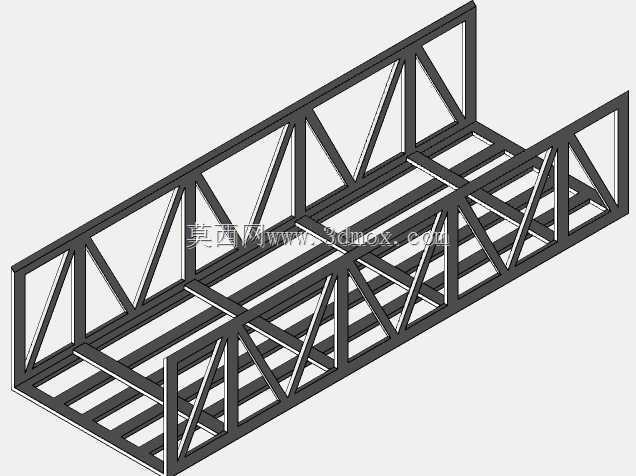

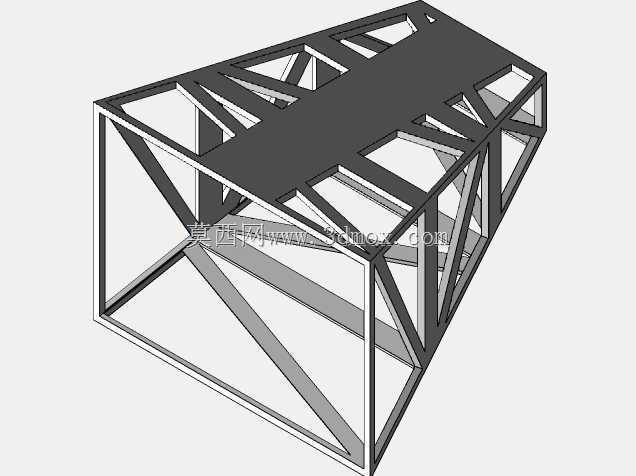

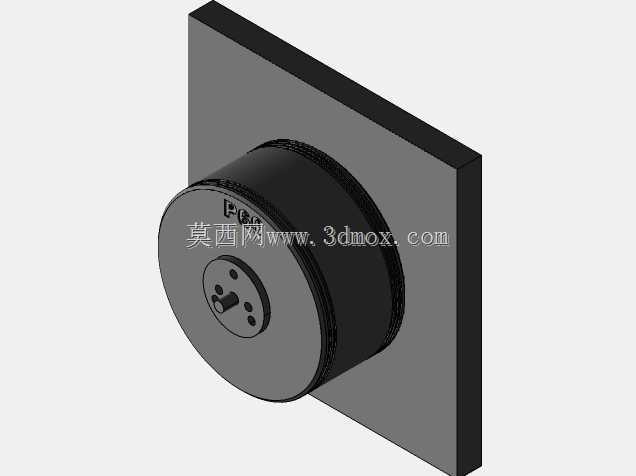

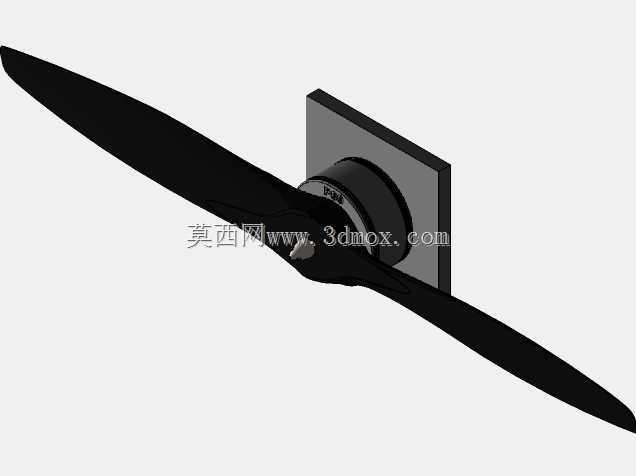

　　机身部分采用桁架式骨架思路，侧面斜杆与纵向杆件交错布置，把机头动力载荷、机翼升力、尾翼操纵载荷和起落架冲击载荷逐步分散到整体框架中。机头区域围绕电机、螺旋桨和防火板建立安装界面，前拉动力的拉力线需要与机身轴线保持明确关系，三维建模时可通过电机座垫片、安装孔位和轴线参考面检查右拉角、下拉角是否符合飞行调试需求。机身中段承担机翼固定、电池放置和设备舱布置功能，内部空间不能只追求容积，还需考虑重心调节范围：电池前后移动距离、接收机和电调固定位置、机翼安装高度都会影响俯仰平衡。

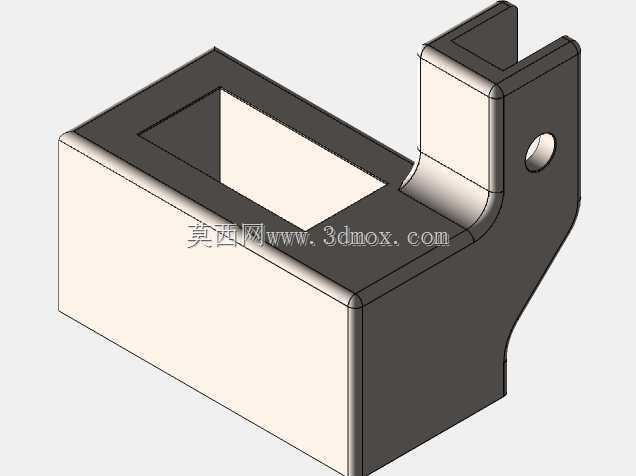

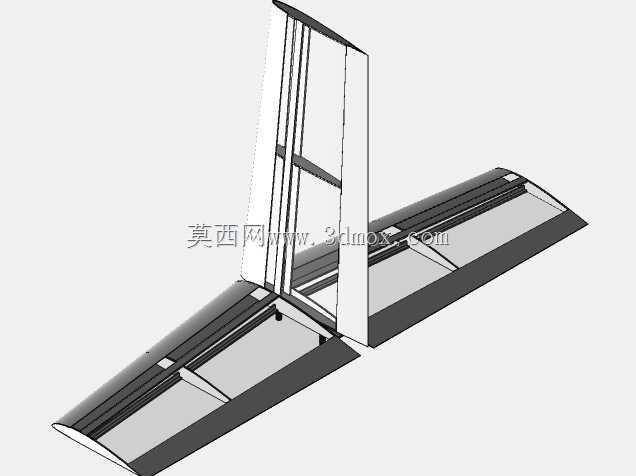

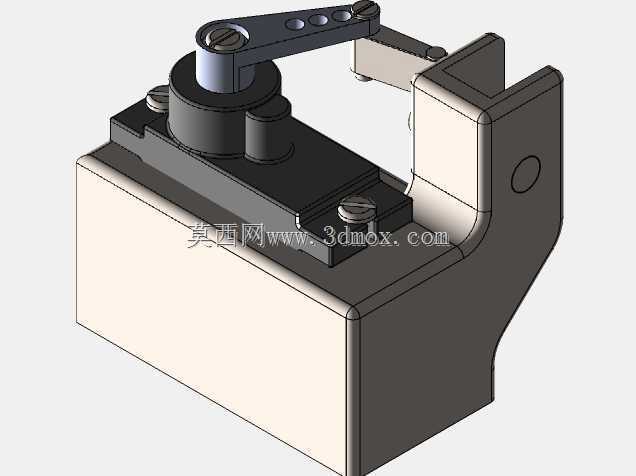

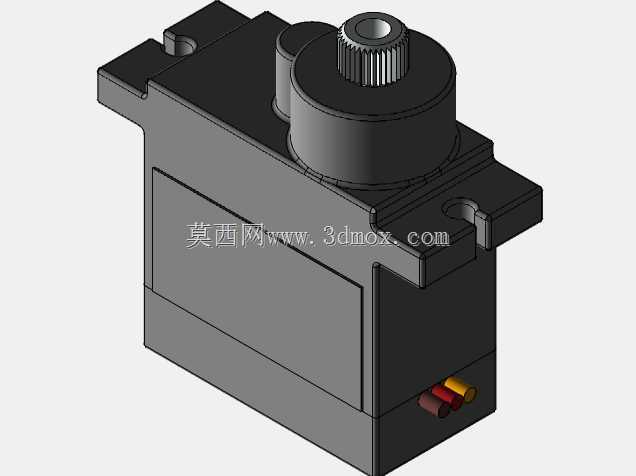

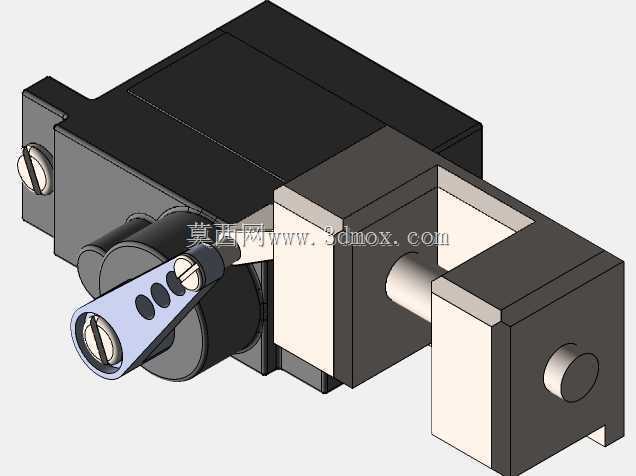

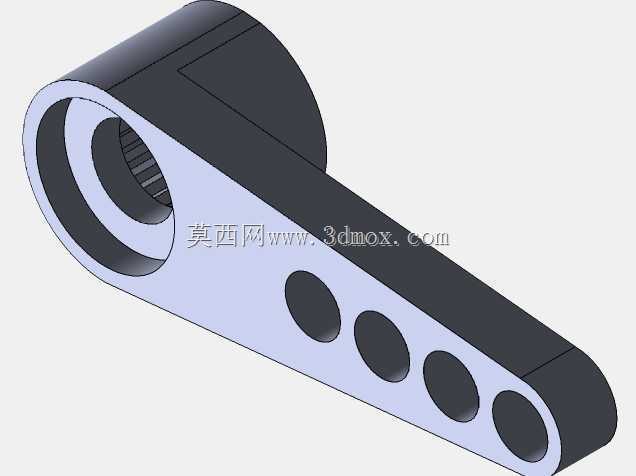

　　尾翼由垂直安定面、水平安定面和活动舵面组成，模型中尾翼与机身尾部形成清晰连接。垂尾主要提供方向稳定，平尾承担俯仰稳定与升降控制，舵面铰链线应保持平直，摇臂、拉杆和舵机盘之间的运动不能干涉骨架。对航模结构而言，尾梁段较长，局部刚度不足容易造成飞行中操纵滞后或振动放大，因此在三维阶段就要观察尾翼支撑点、机身末端杆件和拉杆走向，必要时在舵机安装区增加局部加强片。

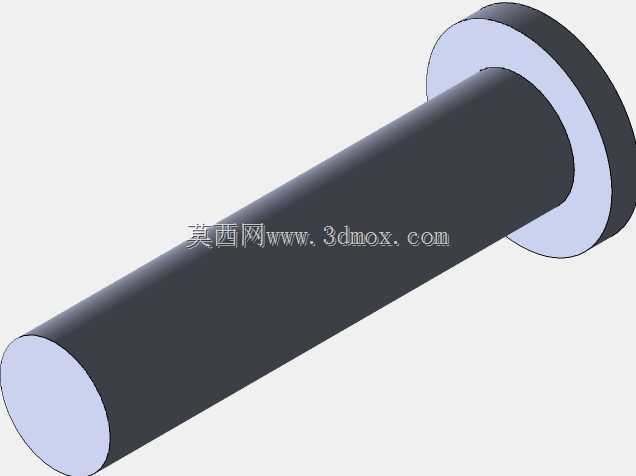

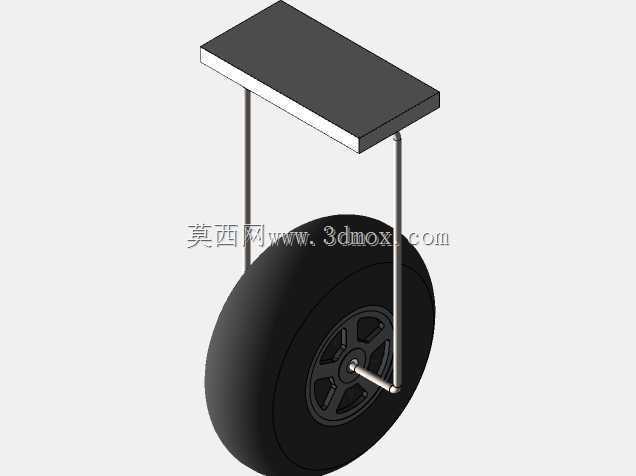

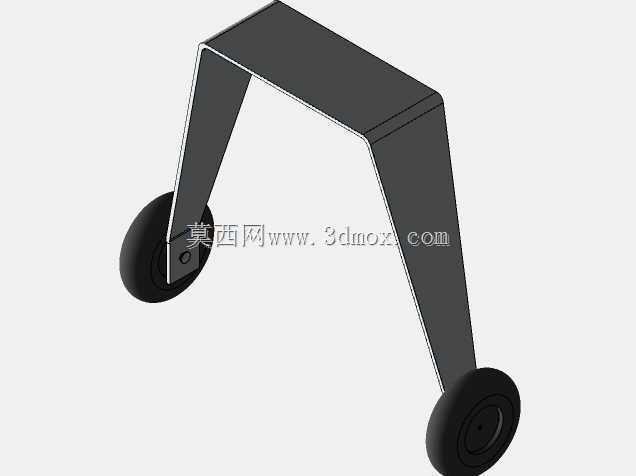

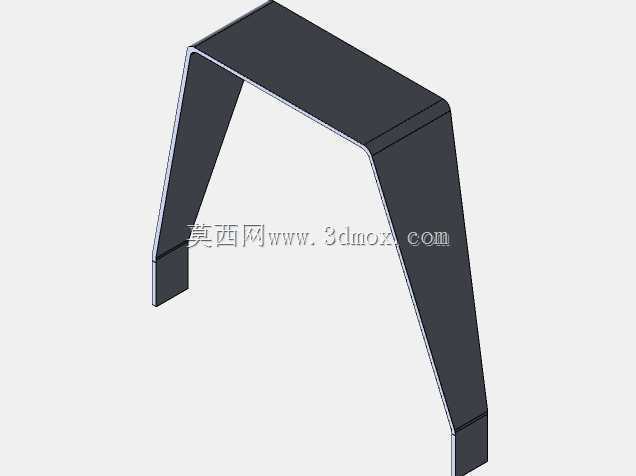

　　起落架采用前三点式布局，两个主轮位于重心稍后区域，前轮位于机头下方。该布局在地面滑跑时方向稳定性较好，新手操纵起降时更容易保持直线。主起落架与机身下部框架连接，需承受着陆瞬间的垂直冲击和侧向摩擦，轮轴、支柱和固定片之间应保留足够的结构高度；前起落架除了支撑整机，还常与方向舵联动实现地面转向，因此转向拨臂、弹簧缓冲和轮位偏置要在模型中留出运动空间。轮胎外径和支柱高度决定了螺旋桨离地间隙，装机后必须复核螺旋桨旋转包络，避免起飞抬头或压缩起落架时桨尖擦地。

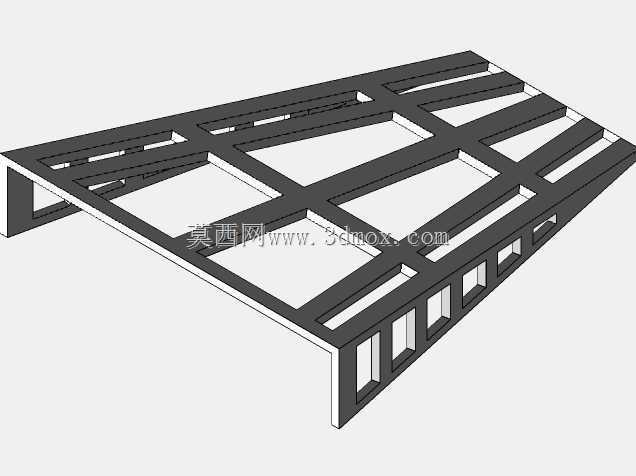

　　尺寸边界方面，1.5m翼展属于中等规格固定翼航模，运输时可考虑机翼与机身分离结构。机翼最大宽度、尾翼跨度和螺旋桨直径共同决定收纳箱尺寸；机身长度方向则要兼顾机头电池舱、中部机翼接合面和尾部舵机布置。若用于教学或竞赛，设计时应把整机拆分为机翼、机身、尾翼、起落架和动力组件几个模块，各模块之间通过螺钉、绑带、快拆销或定位片连接。三维模型中应保留孔位、贴合面和装配间隙，尤其在翼台与机身蒙板、起落架夹板与机身底梁、电机座与机头防火板这些位置，不能只做视觉重合，而要明确板件厚度和紧固件通过路径。

　　从实际用途看，该结构既可作为低速遥控飞机的制作参考，也可作为小型无人监测、航拍验证或气动布局试验的载机基础。S1223翼型升力特性突出，但阻力特性对迎角和表面平整度较敏感，制作时翼肋定位、前缘弧度和蒙皮张紧程度都会影响最终飞行效率。工程审查时应重点关注机翼主梁抗弯能力、机身节点抗扭能力、尾翼操纵自由度、起落架缓冲行程以及动力系统安装同心度。通过三维结构提前暴露这些问题，可以减少实物装配阶段的返工，让后续选材、切割、粘接和调试都有明确依据。
