航模飞翼配套运动相机快装固定支架

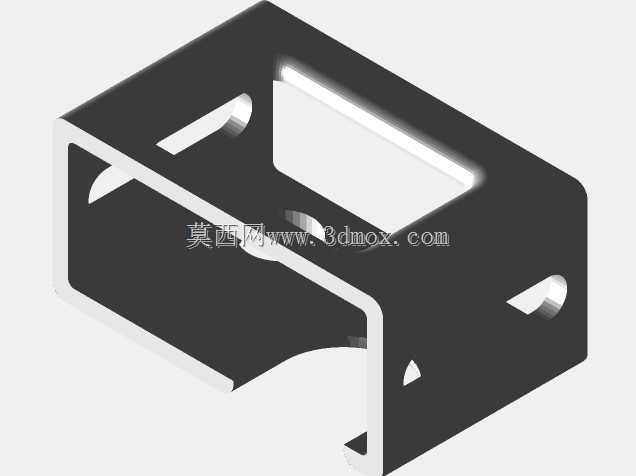

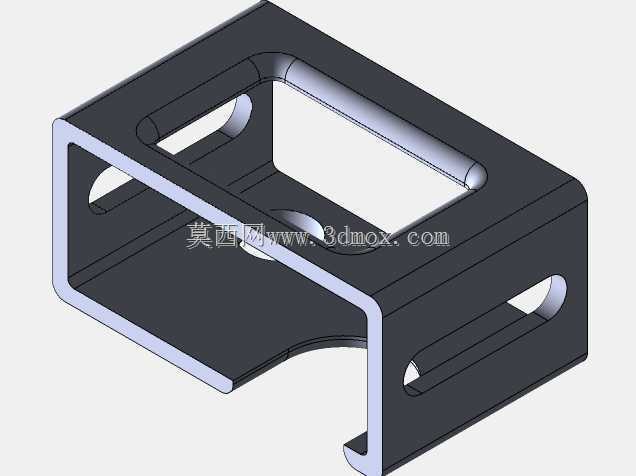

　　这套支架结构的开发初衷，是解决小型飞翼航模搭载运动相机时的安装痛点。不少飞翼翼身内部空间局促，常规绑带或者双面胶固定方式，在大机动飞行、气流持续震颤的工况下很容易出现相机移位、镜头角度偏移甚至脱落的问题，既没法稳定获取第一视角航拍素材，松动的配重还会改变整机重心，直接影响飞行操控手感。做结构设计的时候首先要把安装边界捋清楚：Sonic Model AR Wing这类小型飞翼的机身内部预留舱位宽度、高度都有明确限制，支架整体采用薄壁框型布局，外轮廓尺寸完全适配舱内安装空间，不会和机翼内部的舵机拉杆、电调、电池排布产生干涉。支架主体做了全包式围边，围边的内轮廓和Go Pro Hero4运动相机的机身外形精准贴合，相机推入之后前后、左右、

　　上下六个方向都被限位，不需要额外加装复杂的锁紧结构，飞行过程中不会出现窜动。顶面开出的大尺寸矩形开窗，一方面是给相机的录制按键、状态指示灯留出操作和观察空间，装机之后不用把相机拆下来就能直接启停录制、查看工作状态，外场调试的时候省了很多反复拆装的步骤；另一方面大面积挖空可以大幅降低支架自身重量，航模对每一克配重都十分敏感，多余的重量不仅会缩短续航，还会把整机重心往机头方向推，需要额外在尾部加配重调整，无谓增加整机起飞重量。支架侧壁预留的多组异形开孔，对应不同的安装固定需求：侧面的半圆缺口是扎带穿孔位，穿过尼龙扎带就可以把整个支架牢牢绑定在飞翼的机身碳纤板或者泡沫预埋加强片上；端部的小孔既可以走相机的供电线，

　　外接飞行电池给相机长时间供电，也可以作为螺丝过孔，在有硬质安装板的机型上用微型自攻螺丝锁附固定，适配不同的装机习惯。支架前端的弧形开口完全避让开相机的镜头视场角，不会在航拍画面里拍到支架边框出现黑边，开口的弧度顺着飞翼机身的曲面做了匹配，支架贴在机身内壁安装的时候可以完全贴合，不会出现局部悬空、受力点集中的问题。做结构校核的时候重点考虑了振动工况：航模飞行中动力电机的高频振动、气流扰动带来的低频震颤都会持续传递到支架上，薄壁框型的整体刚性比单侧悬臂式支架好很多，围边和相机接触的位置做了微小的过盈量，相机装入后存在轻微的预紧力，既可以抵消振动间隙，也不会因为夹持力过大刮花相机机身。实际装机测试时，支架的安装位置可以选在机头重心附近，

　　相机的重量落在整机重心区间内，不会大幅改变原有飞机的平衡调校结果；如果需要调整镜头俯角，也可以在支架和机身接触面之间垫少量薄泡棉，小幅改变支架俯仰角度，获得合适的航拍取景视角。除了飞翼航模的使用场景，这套支架的安装逻辑也可以延伸到小型固定翼、穿越机的外置相机挂载，甚至车载、户外运动的临时固定场景，只要匹配对应的安装基面，就可以实现运动相机的可靠快装。整个结构没有复杂的异形曲面，加工门槛很低，既可以用3D打印制作PLA或者TPU材质的成品，TPU的柔性材质还能起到额外的减震效果，吸收动力系统传递的细碎振动，进一步提升航拍画面的稳定性；也可以用薄铝板折弯打孔制作，金属材质的支架强度更高，适合大速度飞行的重载机型。设计过程中没有多余的冗余结构，每一处开孔、每一段折边都对应实际装机的功能需求，既保证了固定可靠性，又把自身重量控制到最低，完全贴合航模改装件轻量化、易装配、免工具快拆的实际使用需求。外场飞行时，相机可以快速从支架中抽出导出素材，装回时只需要推到位就自动锁止，不需要拧螺丝或者调整绑带，实操便利性远高于通用型相机固定配件。
