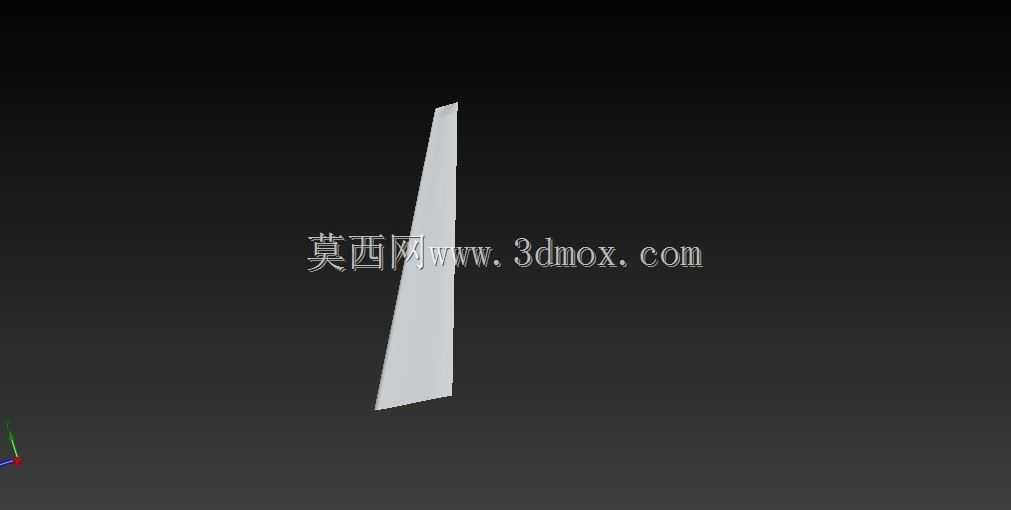

空客A380垂尾方向舵气动结构件

　　方向舵是民用大型客机垂尾后缘的核心可动操纵面，也是整机航向操纵链路里最后一级执行构件，本次梳理的这款翼面零件对应空客A380-800机型的垂尾方向舵构型，在整机气动布局里承担着偏航力矩输出、侧风进近配平、单发失效航向补偿、高速巡航航向微调的核心作用，和垂尾安定面、舵机驱动摇臂、铰链支臂、配平调整片共同组成完整的垂尾操纵系统。

　　从航线运行的实际场景来看，双发以上宽体机在进近阶段遭遇强侧风时，飞行员需要蹬舵带动方向舵向侧风来向偏转，利用垂尾翼面的气动侧力抵消机身偏航趋势，保证跑道对正；巡航阶段如果出现两侧发动机推力不对称，方向舵需要持续输出配平偏角，抵消推力差带来的偏航力矩，避免机身出现侧滑；在飞机遭遇湍流扰动、偏航阻尼器介入工作时，方向舵还会按照飞控系统指令做高频小幅度偏转，抑制荷兰滚趋势，提升客舱乘坐稳定性。和小型通用飞机的方向舵不同，A380这类超大型宽体机的垂尾高度超过十余米，方向舵单块翼面的展长尺寸接近8米，弦向宽度从根部到梢部逐步收窄，整个舵面的安装边界完全贴合垂尾安定面的后缘掠形，前缘通过多组铰链支座和垂尾后梁连接，驱动端接入垂尾内部的多组冗余作动器输出端，偏转行程严格限制在飞控设定的角度区间内，高速飞行时偏角权限自动收窄，低速起降阶段才会开放最大偏角，避免高速下舵面气动载荷超出结构强度上限。

　　这款舵面的外形设计完全遵循超临界翼型的掠形匹配逻辑，整体为大展弦比后掠翼面，翼面从根部到梢部带有明显的几何扭转，根端弦长更大、结构厚度更高，用来承接铰链和作动器的集中载荷，梢端逐步收窄变薄，降低翼尖气动诱导阻力；舵面的翼型剖面为对称低速翼型，零偏角状态下两侧气动载荷对称，不会产生额外航向力矩，偏转后上下（垂尾场景为左右）翼面出现压力差，生成对应的侧向操纵力矩。建模过程中首先要对齐垂尾安定面的后缘基准轴线，确定所有铰链点的共线转轴，整条转轴必须和飞机航向操纵的转动轴线完全重合，一旦转轴出现同轴度偏差，舵面偏转过程中会出现卡滞、局部干涉，额外增加作动器的输出负载。舵面的蒙皮外形采用连续变曲率曲面构建，前缘和垂尾安定面之间预留均匀的密封间隙，间隙过大在偏转时会出现气流窜流、降低舵面效率，间隙过小则会在气动载荷导致翼面轻微变形时出现蒙皮摩擦碰撞。

　　结构设计层面，方向舵内部采用梁式加筋布局，主承力梁沿展向布置，多根翼肋沿弦向间隔排布，外部覆盖复合材料蒙皮，在铰链连接点、作动器铰接点位置做局部加厚补强，把集中驱动载荷均匀扩散到整个翼面结构上，避免局部应力集中。舵面的配重设计也需要在建模阶段同步考量，在舵面前缘转轴附近配置平衡配重，让舵面的质心尽可能靠近转动轴线，防止飞控系统出现故障时舵面发生气动颤振，颤振边界必须高于飞机的最大俯冲飞行速度，留出足够的安全余量。和整机其他操纵面的匹配逻辑上，方向舵并不会单独工作，它会和副翼、扰流板、升降舵的操纵指令做交联协调，比如飞机做协调转弯时，方向舵会自动输出对应偏角抵消侧滑，不需要飞行员长时间蹬舵；地面滑行阶段方向舵还可以和前轮转向、不对称刹车配合，提升大型飞机在狭窄滑行道上的转向灵活性。

　　建模时的安装边界需要严格匹配垂尾后缘的接口：所有铰链支座的安装孔位要和垂尾后梁的预留接头一一对应，作动器铰接点的行程要和舵面最大偏角完全匹配，舵面偏转的整个运动包络里，不能和垂尾尾椎、尾锥内的天线、尾部防撞灯出现任何空间干涉，舵面后缘的轮廓还要和垂尾梢部、尾椎的流线外形顺滑过渡，避免在连接处出现突兀的阶差，破坏整机尾部流场，额外增加巡航阻力。这类大尺寸民用客机舵面的三维建模，不能只做单一的曲面外形，还要同步还原整个运动机构的铰接关系，在装配环境里做全行程的运动干涉检查，模拟不同偏角下舵面和周边固定结构的间隙变化，同时可以叠加气动载荷工况，校核翼面在最大偏转、最大速压下的结构变形量，确认变形后仍不会出现运动卡滞，为后续的垂尾系统装配、飞控参数匹配、地面模拟试验提供精准的数字样机基础。
