电力变压器配套射流离心散热风轮

　　该风轮属于电力变压器冷却系统中的通风做功部件，主要承担强迫空气循环任务。变压器在长期带载运行时，绕组、铁芯及接线端子会持续产生热量，若热量仅依靠箱体表面自然散发，在高负荷、高温环境或密闭安装空间内容易造成油温上升、绝缘材料老化加速。该类风轮安装于冷却风道、散热器旁或设备内置通风位置，通过旋转带动周围空气形成定向射流，使气流掠过散热片、油路冷却器和箱体表面，缩短热交换路径，提升设备在重载工况下的温度稳定性。

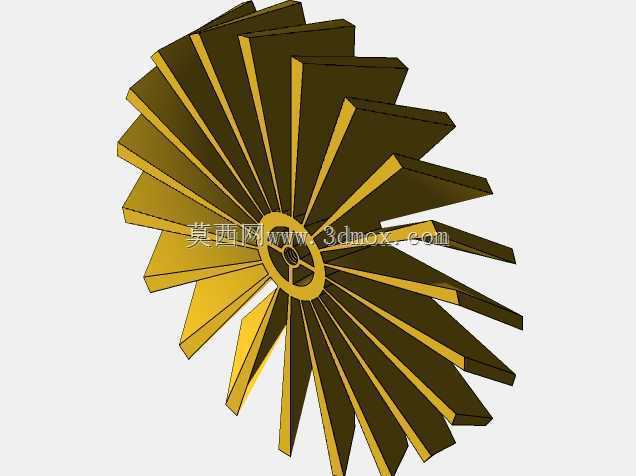

　　从结构形式看，该模型采用多叶片径向展开布局，叶片围绕中心轮毂呈放射状布置，整体接近离心式叶轮的工作特征。与普通轴流扇叶相比，这种结构更强调气流在轮盘内的转向和增压能力：空气从中心区域进入后，被叶片带动沿径向向外甩出，在叶道内获得速度和压力，离开风轮后可进入较窄的风道或散热片间隙。对于变压器周边存在格栅、导流罩、散热翅片等阻力件的场景，离心式风轮能够提供更稳定的风量输出，减少因背压升高导致的通风量骤降。

　　叶片采用宽叶型、密集排布方式，叶身从轮毂处向外延伸并带有明显空间折角，这种处理有利于在有限直径内增加与空气的作用面积。叶片外缘形成近似连续的叶轮边界，可降低气流从叶尖无序泄漏的风险；相邻叶片之间构成渐扩或转折流道，使空气在随轮体旋转时完成能量传递。轮毂中心设置安装孔与环形加强区域，孔位周边保留足够材料厚度，用于与电机轴或轴承座连接。建模时需要重点控制轮毂内孔、键槽或紧固面与叶片旋转中心的同轴度，否则风轮高速运转时容易产生偏心振动，并将振动传递到电机支架和变压器箱体。

　　设计思路上，该风轮并非追求单一大风量，而是在变压器冷却空间受限的条件下平衡风量、风压、噪声与结构强度。叶片数量较多，可使气流脉动频率提高、单叶载荷降低，有助于改善出风连续性；但叶片过密也会增加流动阻塞和转动惯量，因此叶间通道需要保持合理开口宽度。模型中叶片根部与轮毂衔接区域应保留圆角或加厚过渡，避免长期承受离心力和气动交变载荷后出现应力集中。叶尖部位则需要控制与风罩内壁的径向间隙，间隙过大易产生回流损失，间隙过小则可能因热胀、装配偏差或振动造成擦碰。

　　在安装边界方面，风轮外径、轴向厚度和中心孔尺寸是选型时的核心约束。外径决定风轮能否嵌入冷却罩或风机蜗壳，轴向厚度影响叶片与电机、防护网、散热器之间的安全距离；中心安装孔需与驱动轴直径、锁紧方式匹配，并考虑轴端挡圈、紧定螺钉或螺母压紧空间。若用于既有变压器改造，还需核对风轮旋转方向与叶片弯向是否一致，因为离心叶片的倾角直接决定气流出口方向，反向运转会显著降低散热效率。风轮前后应保留进气区，避免贴壁安装造成入口涡流；出风侧则宜对准散热片通道，使高速气流能够贯穿整个换热面。

　　实际工程应用中，这类风轮常与温度监测、风机控制和防护网罩配合使用。当变压器油温或绕组温度升高到设定区间，风机驱动风轮运转，强制冷空气通过散热器；负荷较低时可减少运行时间，以降低能耗和噪声。风轮材料通常要求具备一定耐热性、抗老化能力和尺寸稳定性，在长期受热、油污、粉尘环境下不应出现明显变形。三维建模阶段需要完整表达叶片空间角度、轮毂厚度、安装孔位以及叶尖轮廓，便于后续进行干涉检查、动平衡校核、风罩配作和加工成型分析。对于结构设计人员而言，该模型不仅是一个外观风叶，更关系到冷却风量、安装互换性和设备运行可靠性。
