法兰连接式单螺杆腔泵三维结构设计

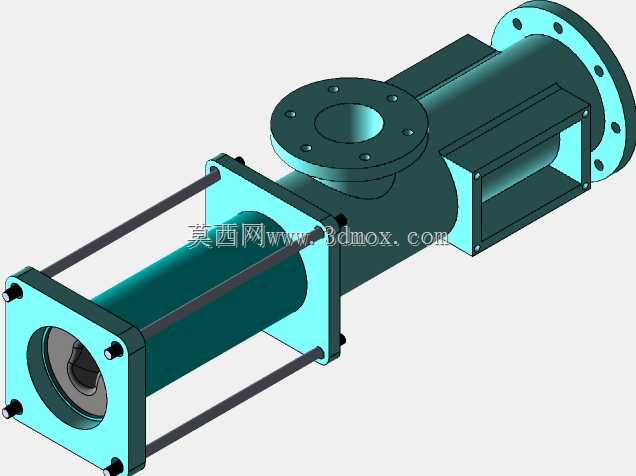

　　在市政污泥输送、食品酱料灌装、化工高粘度介质转运这类工况里，常规离心泵很容易出现介质回流、压力不足、磨损过快的问题，这类场景下容积式腔泵的适配性要远高于叶片类泵型，本次建模的腔泵属于单螺杆结构的容积式输送设备，核心是依靠定子与转子配合形成的密闭腔室沿轴向推移来完成介质输送，不会像离心泵那样因为介质粘度升高出现效率骤降的问题。从结构设计逻辑来看，整个泵体采用三段式布局，靠近驱动端的是连接支架段，通过四根拉紧拉杆将定子腔体段与驱动连接段牢牢锁紧，这种拉杆式的锁紧结构相比整体铸造的泵壳，在后期更换定子橡胶衬套的时候不需要完全拆解整个管路，只需要松开拉杆螺母就能将定子段抽出，维护效率能提升不少。

　　进出口的连接全部采用PN16标准的凸面法兰结构，进料口垂直设置在定子腔体的上方，出料口沿轴向布置在泵体的末端，这种上进侧出的流道设计可以让高粘度介质依靠自重填充到螺杆啮合腔室内，避免高粘度物料在进料口堆积搭桥造成的气蚀、流量不足问题，进料法兰的通径比出料法兰大一档，也是为了降低进料端的介质流速，保证腔室填充率稳定在95%以上。驱动端的连接法兰采用方形安装面，四个角预留了螺栓安装孔，可以直接匹配标准NEMA或者IEC规格的减速电机输出法兰，不需要额外加工过渡连接盘，安装面的止口尺寸按照标准公差设计，能保证电机输出轴与螺杆转子的同轴度控制在0.1mm以内，避免运行过程中出现偏磨导致的定子过早损坏。

　　整个泵体的外形尺寸在建模时充分考虑了管路安装的边界条件，泵体总长度控制在适配常规工业管路安装空间的范围内，最大外径位置是两端的法兰外圆，安装时需要预留的侧向操作空间只需要满足扳手拧紧法兰螺栓的空间即可，不需要额外预留过大的检修通道，因为核心易损件的更换都是沿轴向操作，不需要在侧面预留大尺寸的拆装空间。转子采用单头偏心螺杆结构，建模时严格按照螺旋升角、偏心距的参数匹配定子的双线螺旋内腔，保证运转过程中任意位置都能形成连续的密闭腔室，不会出现介质串腔的问题，这种结构的泵输出压力可以根据级数调整，单级结构就能满足0.6MPa的输出压力，足够应对中短距离的高粘度介质输送，输送过程中介质不会被过度剪切，对于含有固体颗粒的污泥、含有纤维的纸浆这类介质，也不会出现颗粒破碎、纤维缠绕的问题。

　　拉杆的设计采用等长的圆钢拉杆，两端加工细牙螺纹，锁紧时采用对角拧紧的方式保证两端法兰面平行度误差不超过0.05mm，避免定子受到不均匀的压紧力导致局部磨损加快，定子腔体的外部采用方形的加强筋结构，相比圆形的泵壳，方形结构在安装固定时可以直接放置在型钢支架上，不需要额外加工弧形的管托，现场安装的适配性更强。在建模过程中，所有的密封槽位置都按照标准O型圈的尺寸预留了压缩量，法兰面的密封水线也做了细节还原，保证装配后不会出现介质泄漏的问题，轴承位的尺寸按照标准深沟球轴承的配合公差设计，转子的连接端采用十字滑块联轴器的结构，可以补偿少量的同轴度误差，避免因为安装对中误差导致的轴承过载、螺杆卡滞问题。这种结构的腔泵在实际使用中流量稳定，不会因为出口压力的波动出现流量大幅变化，非常适合用在需要定量输送的工艺环节，比如污水处理的污泥加药、食品行业的糖浆定量输送、化工行业的树脂转运场景，相比其他类型的容积泵，单螺杆腔泵的运转噪音更低，脉动更小，对介质的适应性更广，日常维护只需要定期检查定子的磨损情况，更换易损件的成本也更低。建模时所有的安装孔位、法兰尺寸都严格遵循现行的机械行业标准，导出的模型可以直接用来做管路布局的干涉检查、设备安装的空间校核，也可以作为同类产品改型设计的基础模型，只需要调整定子的长度、螺杆的导程就能适配不同流量、压力的工况需求，不需要重新搭建整体的结构框架。
