直升机旋翼防滑传动限位板结构

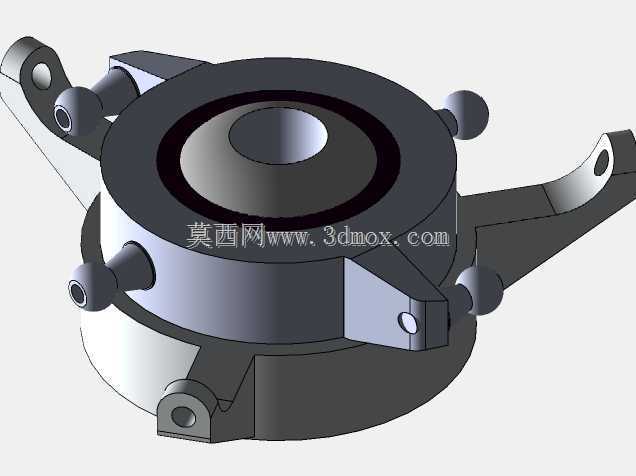

　　这套防滑板结构主要面向小型直升机与无人旋翼飞行器的旋翼传动区域，承担周向限位、安装定位和接触面防滑约束的作用。实际装机时，它布置在旋翼桨毂与机身动力输出段之间，既不是单纯的装饰盖板，也不是普通承力垫片，而是把多个安装耳、限位凸台和中心配合面整合在同一盘状构件上，通过螺栓与相邻传动件形成稳定连接。

　　从使用场景看，旋翼系统在起飞、悬停、机动和降落过程中会持续承受交变载荷，桨叶拉力、扭矩传递和振动都会汇集到桨毂附近。防滑板的多耳布局可以把集中载荷分散到不同连接点，避免单一紧固件承受过大剪切力。板体外侧伸出的支耳带有通孔，用于与周边支架、拉杆或防转结构配合；中心环形区域围绕传动轴或桨毂轴线布置，形成同轴定位基准；侧面的小凸柱和台阶面则用于限制相邻零件的转动趋势，减少松动后产生的周向滑移。

　　建模时先以中心回转体作为主基准，确定盘体的轴线、内环高度和外环壁厚。中心部位采用阶梯圆环结构，上层凸起与下层盘座之间保留明显的环形槽，既可以避让轴套、密封件或轴承外圈，也能让装配时的贴合边界更加清晰。盘体外侧不是连续封闭圆筒，而是按受力方向切分出多个支耳，每个支耳的位置对应实际连接点。这样处理的好处是，在保证安装刚度的同时降低零件重量，这对航空类部件尤其重要。

　　支耳设计没有采用简单等宽平板，而是根据螺栓受力方向做了局部加厚和圆角过渡。耳片根部与盘体交接处设置圆弧，能够降低应力集中；孔位周围保留凸台，使螺栓压紧力作用在更厚的材料区域；部分支耳向下或向侧方延伸，形成类似支架的连接面，可适应不同高度的相邻组件。侧面的圆柱凸台按照装配干涉关系布置，有的用于定位，有的用于顶住周边零件，有的则作为防转销的配合座。

　　外形尺寸方面，整体轮廓以中心盘为核心，外径由旋翼桨毂下方可用空间决定，支耳展开后形成较大的安装跨距。厚度方向并非均匀取值：中心承载环较厚，外缘支耳根据连接需求局部增厚，非受力区域则通过削边和凹腔减少材料。安装边界需要重点核对三类尺寸：一是中心孔与轴系的同轴度及配合间隙；二是各支耳孔的节圆直径、孔间距和螺栓通过空间；三是侧凸台与周边摇臂、线夹、机身支架之间的运动间隙。旋翼系统存在振动和小幅相对运动，若边界预留不足，模型在数字样机中即使能够静态装配，实际飞行工况下也可能出现摩擦或碰撞。

　　从结构功能上看，防滑的核心并不只依赖表面摩擦，而是通过“中心定位—多点压紧—凸台防转—支耳传力”共同实现。中心环保证零件不会偏心，螺栓提供轴向夹紧力，侧面凸台阻止异常转动，外伸支耳则把扭矩和拉力传递到更稳固的机体连接点。对于小型无人机，该类零件还可在维修拆装时作为定位参考，拆下旋翼组件后再次装回时，孔位和凸台能够帮助操作人员快速恢复原始相位。

　　三维建模过程中，回转主体适合用旋转特征建立，再通过拉伸、切除和阵列完成支耳与孔位。需要注意的是，外伸支耳并非完全规则阵列，部分耳片角度和长度随周边机构变化，建模时不能简单按均布孔处理。圆角、拔模斜度和壁厚应在后期统一检查，尤其是耳片根部、凸台连接处和盘体下缘，这些位置在振动载荷下容易出现疲劳问题。若用于后续加工或3D打印，还要结合材料工艺补充最小壁厚、孔口倒角和支撑避让；若用于数字装配，则应保留真实螺栓头、垫圈和相邻零件的空间，不把安装孔简化成无厚度标记。

　　整体来看，该结构把航空旋翼设备中常见的防滑、防转、定位和传力需求集中到一个盘状零件上，形态紧凑，连接点明确，适合作为直升机、无人飞行器桨毂区域的结构设计参考，也可用于传动限位盘、安装转接板等类似机构的建模练习。
