六缸径向星型航空活塞动力装置

　　这套径向布置的六缸活塞动力结构，最早在轻型通航飞机、早期螺旋桨飞行器、小型航空试验台以及教学演示装备中大量使用，也常被改装爱好者用作复古动力展品、机械原理实训台的核心载体。和直列、V型缸体布局不同，星型径向发动机把全部做功单元围绕中心曲轴箱沿圆周方向铺开，正面迎风面积大，气缸散热片直接暴露在迎面气流中，即便没有复杂水冷管路，也能在螺旋桨带动的高速气流里维持稳定工作温度，这也是早年航空动力偏爱该布局的核心原因。

　　从实际功能来看，整套装置完成奥托循环的四个行程：进气阶段混合气进入气缸，活塞被曲轴带动下行；压缩阶段活塞上行压缩油气，火花塞点火后燃气膨胀推动活塞输出扭矩；最后排气门打开排出废气。六个气缸分成两排错位布置，相邻气缸的做功间隔角更小，曲轴每转动一周就有多个气缸交替输出推力，扭矩输出远比单缸、双缸发动机平顺，飞轮储存的转动惯量可以抵消活塞往复运动产生的脉动，带动螺旋桨或者负载轴稳定旋转。

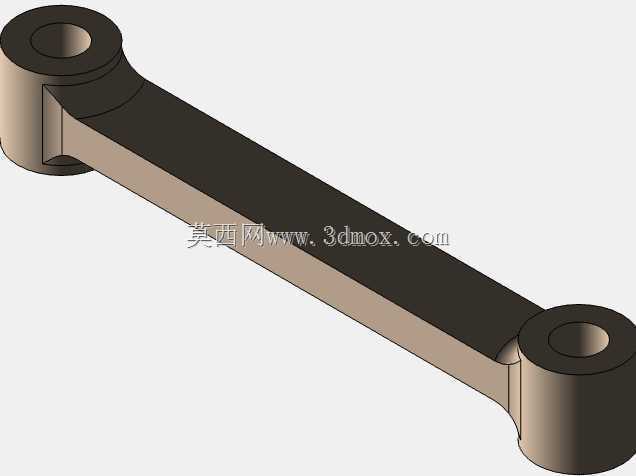

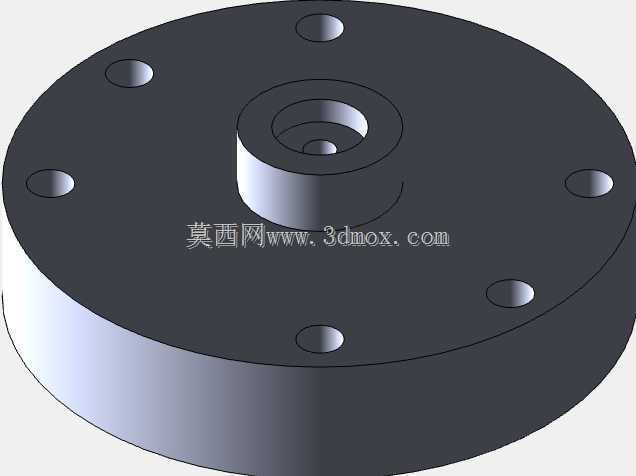

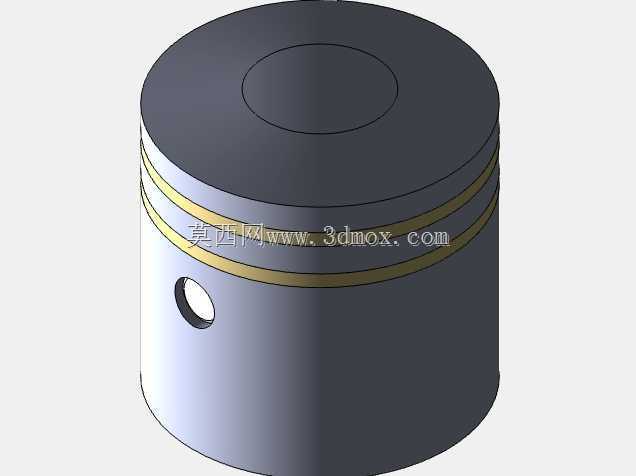

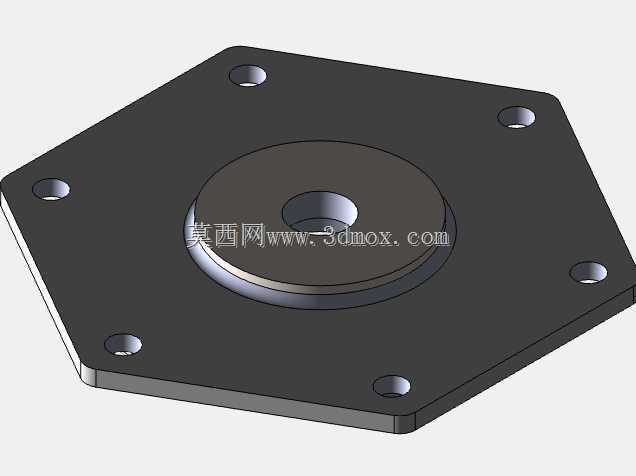

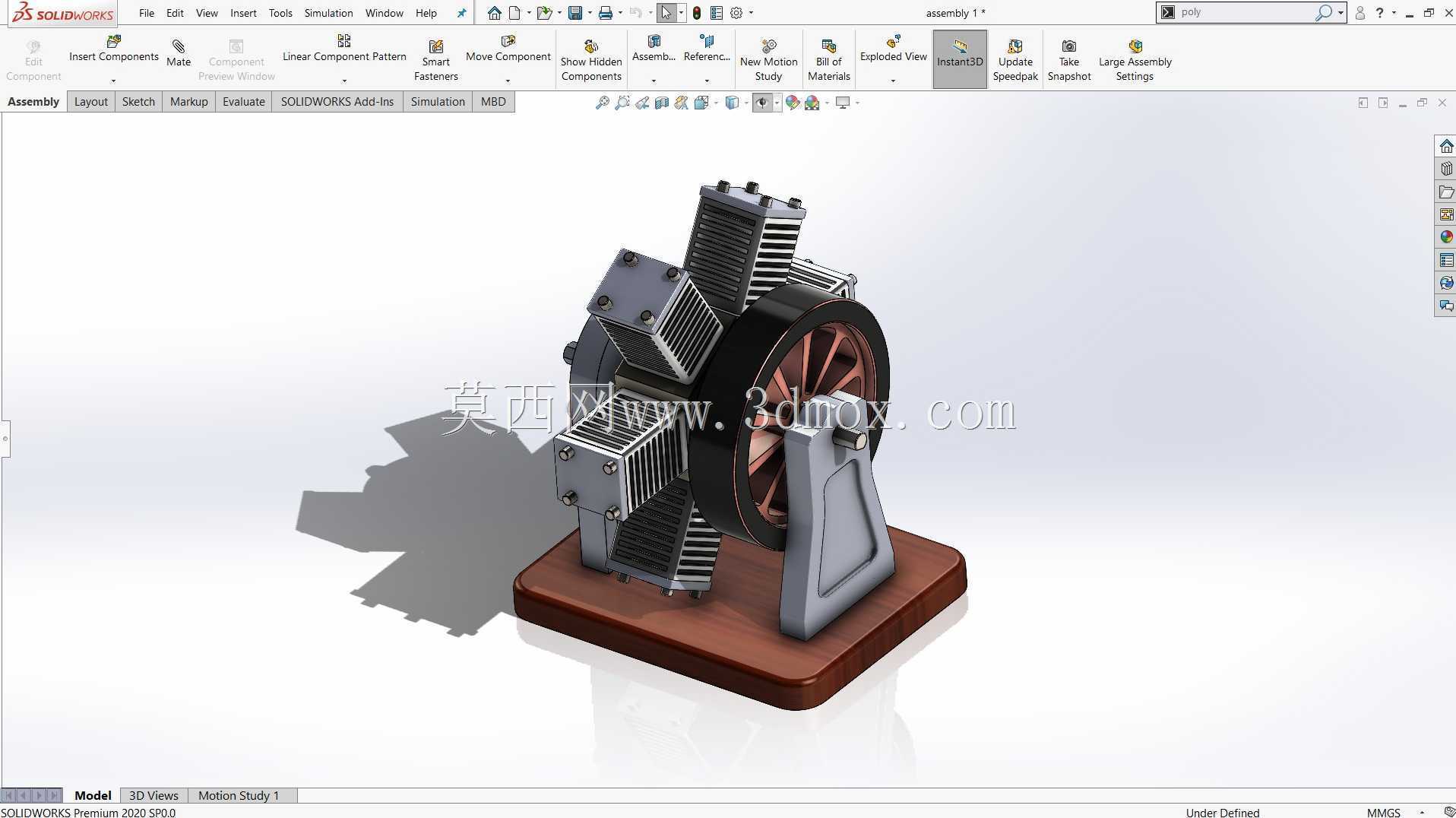

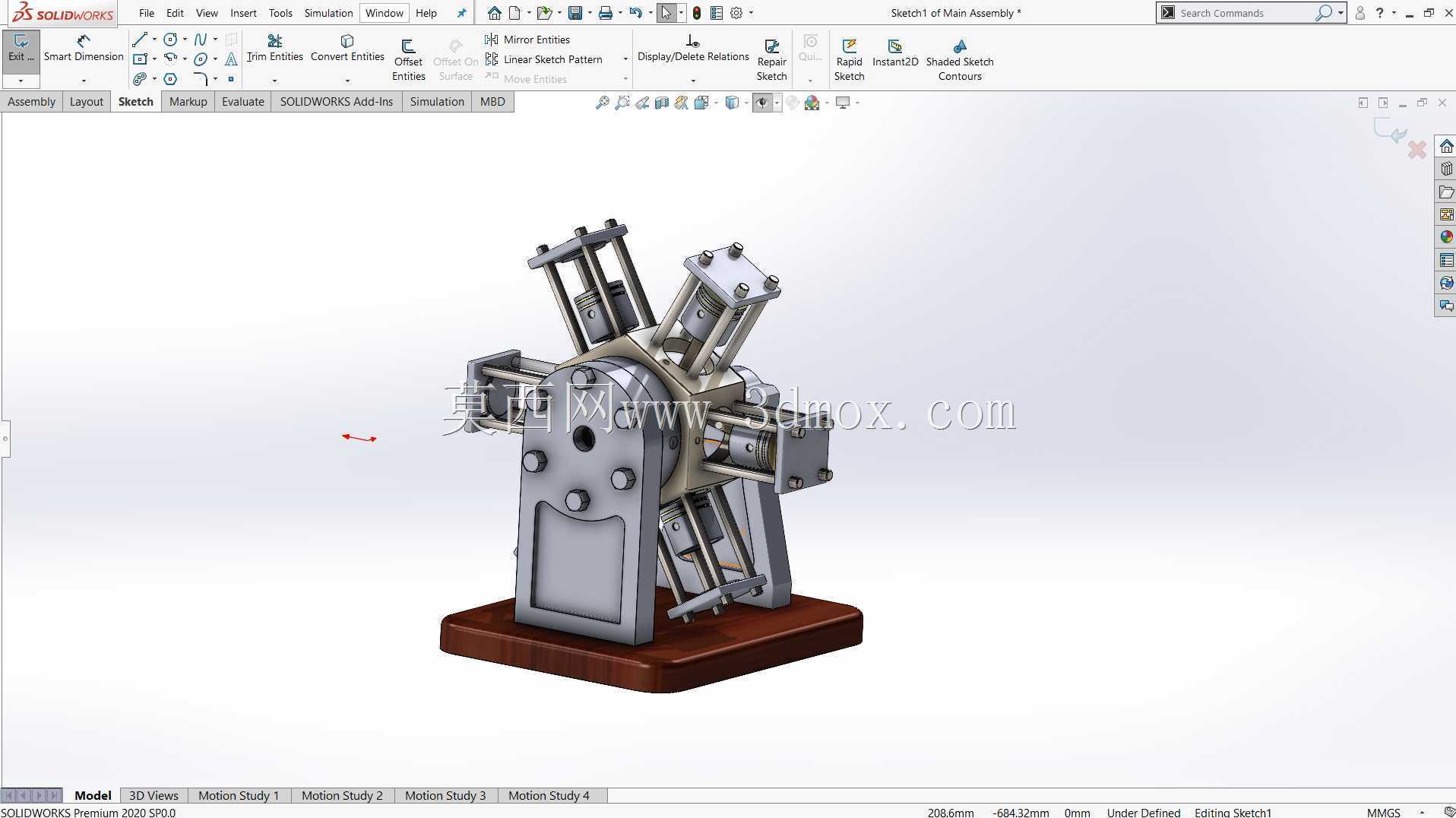

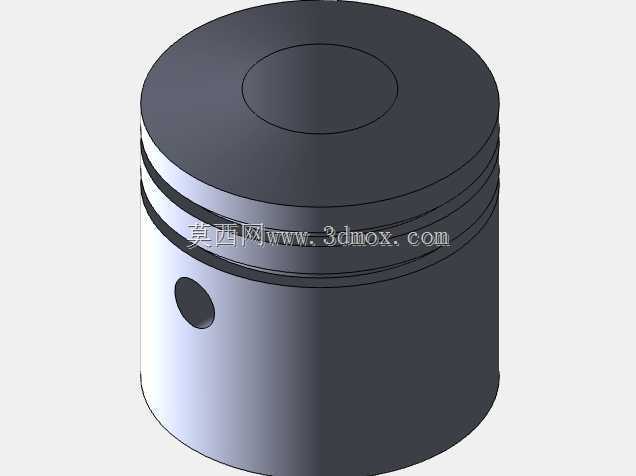

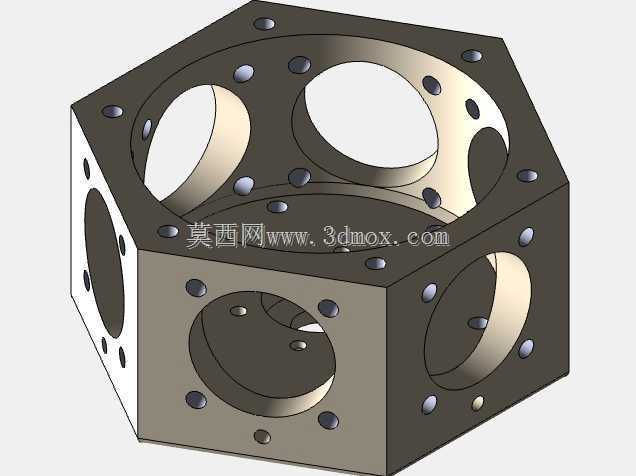

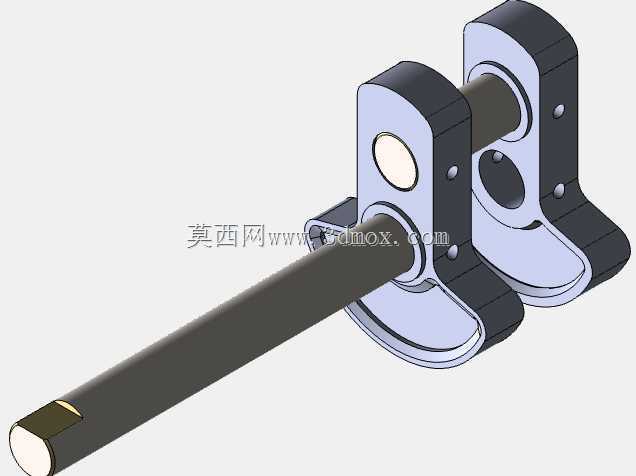

　　设计这套结构时首先要敲定的是中心轮毂的分度基准：六个气缸沿径向呈星型均匀分布，相邻缸体轴线夹角保持60度，两排缸体沿曲轴轴向错开一定角度，避免连杆运动空间发生干涉。和普通发动机每根连杆单独连接曲柄销不同，径向发动机采用主副连杆结构：其中一根主连杆大头直接套在曲轴曲柄销上，其余五根副连杆通过销孔铰接在主连杆大头的外缘凸耳上，所有活塞的往复直线运动最终都汇总到同一根曲轴输出。建模时需要先画出中心曲轴箱的分度基准面，以曲轴轴线为中心阵列生成各缸的安装法兰面，再依次装配气缸体、散热鳍片、活塞、活塞销、连杆组件，偏置的曲柄销带动星形板沿既定轨迹运转，按点火顺序依次驱动六个活塞完成行程循环。

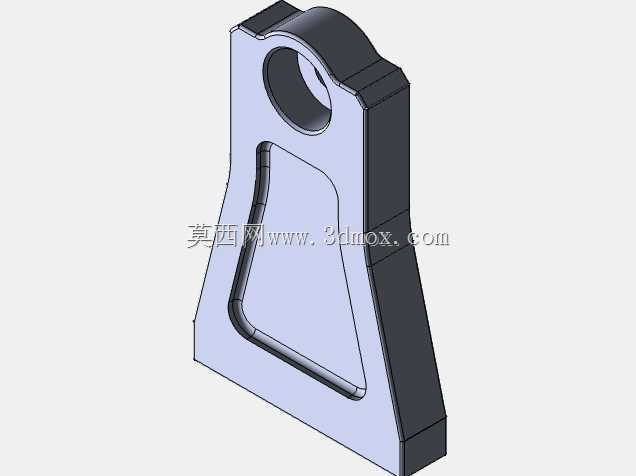

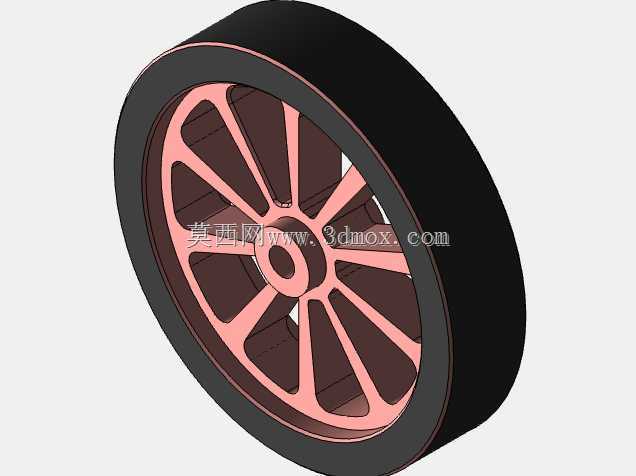

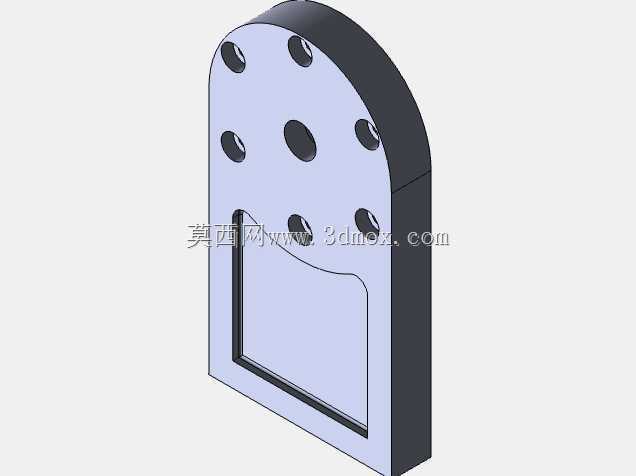

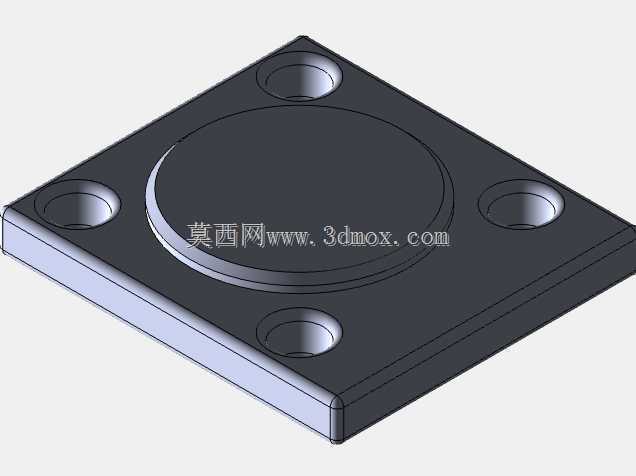

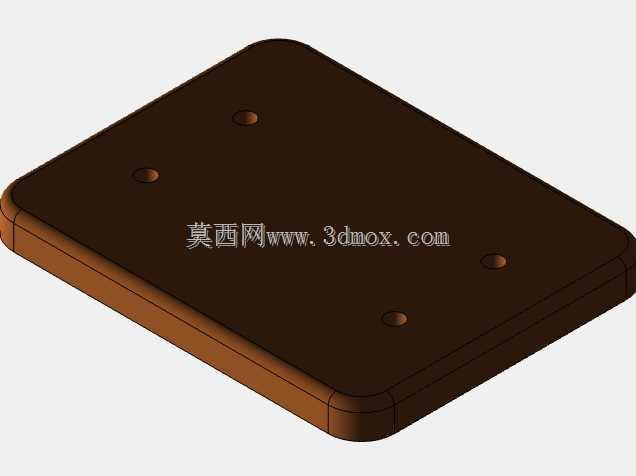

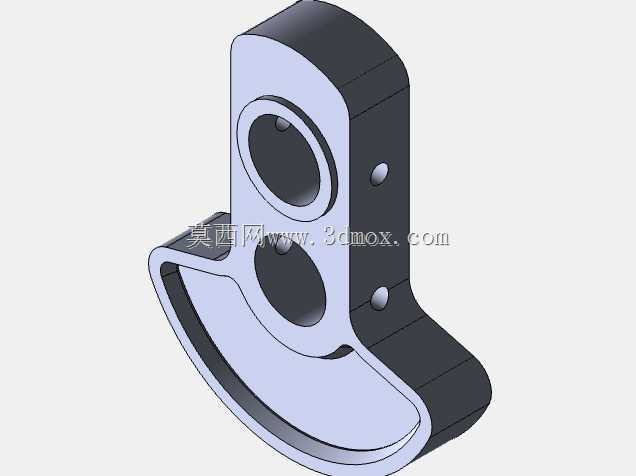

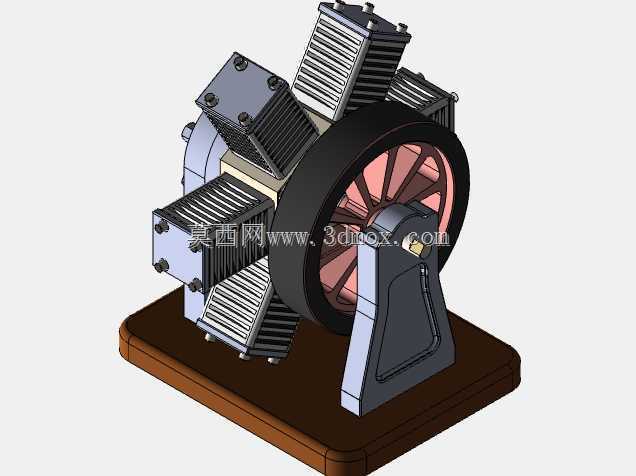

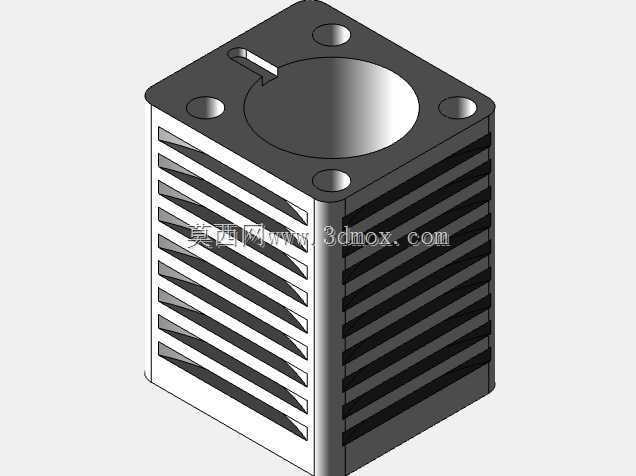

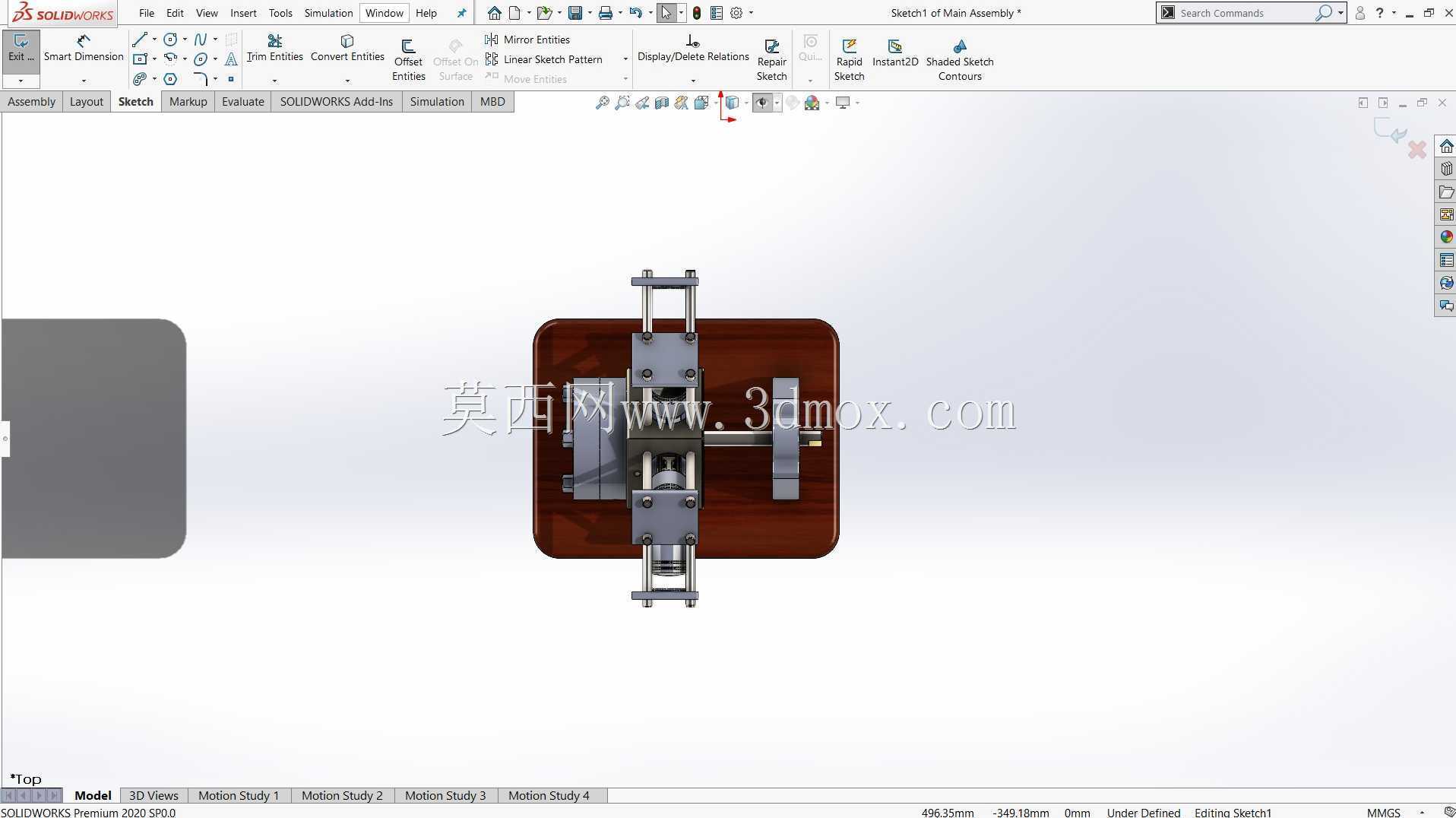

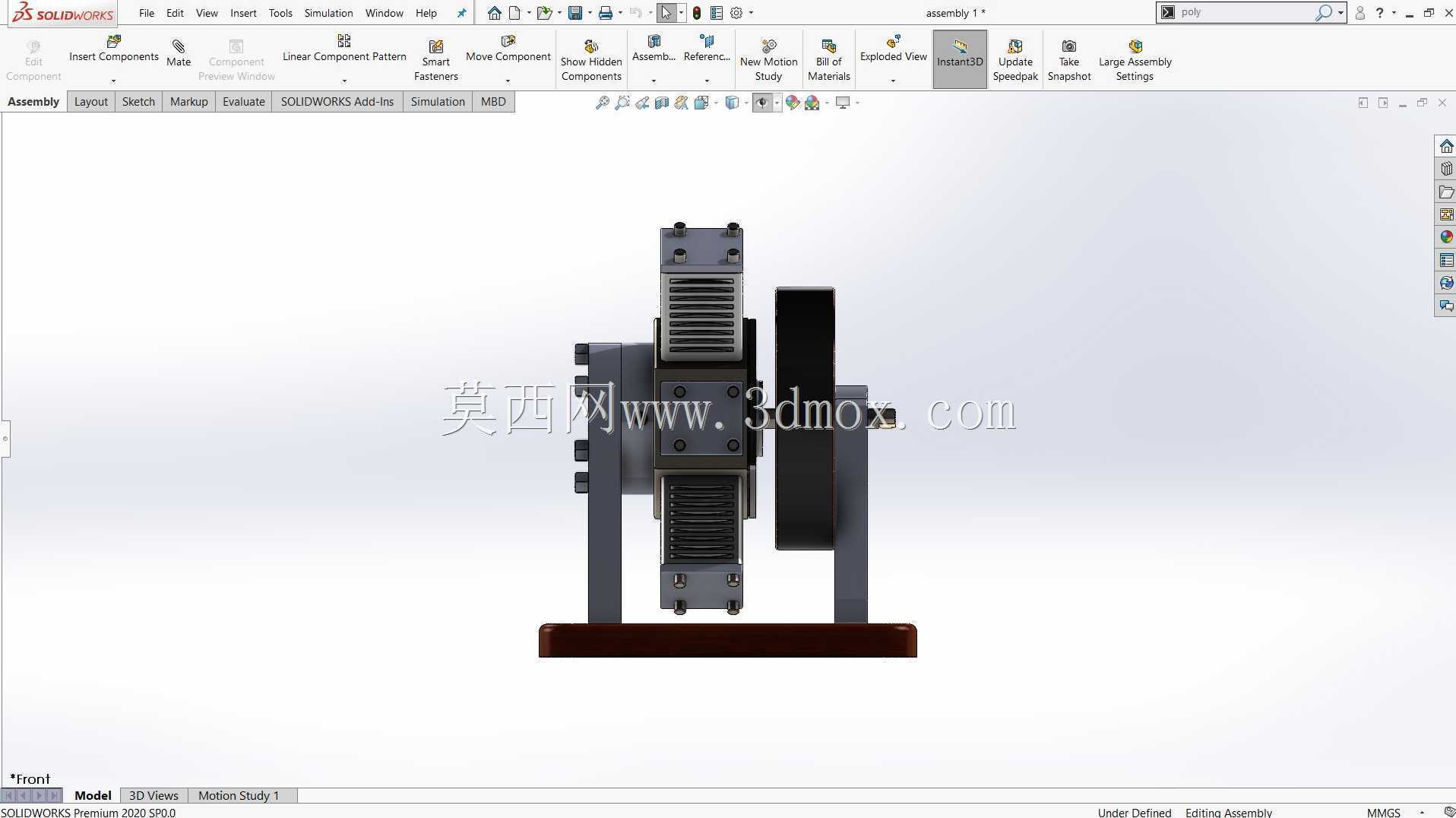

　　外围结构上，每个气缸外壁都加工出密集的平行散热鳍片，鳍片沿气缸轴向排布，迎风方向没有遮挡，气流流过时可以快速带走燃烧产生的热量；气缸端盖预留气门、火花塞安装位，配气机构沿缸体侧面布置。输出端安装大直径辐条式飞轮，轮缘做厚以增大转动惯量，辐条之间留空降低风阻，飞轮轴端延伸出的输出轴可以直接连接螺旋桨桨毂，也可以通过联轴器对接测功机、试验负载。底部配套一体式铸造安装底座，底座承托面托住曲轴箱下部支撑脚，两侧立式支架抬升飞轮端轴系，保证曲轴轴线处于水平状态，底座四周预留安装通孔，可以直接固定在飞机发动机架、试验台机架或者展示台面上。

　　安装边界方面，整套装置径向轮廓以曲轴轴线为中心，气缸顶端围成的外接圆直径决定了整机正面最大尺寸，轴向长度从后端缸体端面到飞轮前端面预留出桨毂安装空间，底座的安装孔间距、支撑脚高度都要和机架预装位匹配；侧向需要留出气门调整、火花塞更换、散热风道的操作空间，正面朝向迎风方向时不能被机身蒙皮遮挡气缸散热片。轴系对中时要保证曲轴输出轴线和负载（螺旋桨/测功机）轴线同轴度在允许公差范围内，避免高速运转时产生附加弯矩损坏连杆轴承。实际运维中可以直观观察每个气缸的活塞运动、连杆摆动轨迹，非常适合用来讲解曲柄连杆机构原理、多缸内燃机点火顺序、星型发动机动力传递逻辑，在航空机械教学、动力装置选型验证、复古航空装备复刻场景中都有很强的实用价值。
